Cổng trục dầm đôi 50/10 tấn là giải pháp thiết bị nâng hạ hạng nặng được VINALIFT thiết kế và chế tạo dành riêng cho các bãi tổ hợp kết cấu thép quy mô lớn. Với khẩu độ lên tới 40m và hành trình di chuyển dài 160m, hệ thống không chỉ đáp ứng công năng bốc dỡ các kiện hàng siêu trường, siêu trọng mà còn đảm bảo sự bền bỉ tuyệt đối trong môi trường ngoài trời.
Khám phá ngay bảng thông số kỹ thuật chi tiết và các công nghệ an toàn đa lớp được trang bị trên hệ thống cổng trục này ở phần dưới đây!
Tiêu chuẩn kỹ thuật áp dụng
- Tiêu chuẩn chế tạo cầu trục: TCVN 4244-2005.
- Chế độ làm việc: đạt chuẩn Fem 2m
- Tiêu chuẩn thiết kế kết cấu: Độ cứng thiết kế đạt 1/1000 tại 100% tải, vật liệu thép SS400/Q235 hoặc tương đương.
- Quy trình kiểm tra: Đảm bảo chất lượng mối hàn với quy trình kiểm tra nghiêm ngặt: VT test: 100%, MT test: 20%, UT test: 20%.
- Tiêu chuẩn bảo vệ bề mặt: Làm sạch bề mặt đạt chuẩn Sa 2.5 trên dây chuyền phun bi tự động. Phủ bảo vệ bằng Sơn Epoxy: Chugoku với tổng độ dày lên tới 250 µm, đặc biệt tối ưu cho điều kiện thời tiết ngoài trời.
Thông số kỹ thuật chi tiết
Thông tin chung & Tiêu chuẩn:
- Tên thiết bị: Cổng trục dầm đôi 50 / 10 tấn.
- Số lượng: 01 bộ.
-
Phân cấp nhóm thiết bị (Crane classification): Chế độ làm việc thuộc nhóm Fem 2m (Theo FEM Group).
- Quy chuẩn pháp lý: Đạt yêu cầu kỹ thuật quy phạm an toàn thiết bị nâng TCVN 4244-2005.
Năng lực vận hành (Capacity & Outreach):
- Sức nâng an toàn (SWL): Móc chính nâng 50 tấn, Móc phụ nâng 10 tấn.
- Biên độ tầm với (Khẩu độ/Đường chạy): Khẩu độ dầm chính rộng 40 mét, hành trình di chuyển dọc bãi dài 160 mét, chiều cao nâng đạt ~30 mét cho cả 2 móc.
Thông số tốc độ (Working Speeds – Sử dụng biến tần điều khiển 2 tốc độ):
- Tốc độ nâng hạ móc chính (50T): Điều khiển vô cấp từ ~0 – 2.7 m/ph.
- Tốc độ nâng hạ móc phụ (10T): ~0 – 3.5 m/ph (khi có tải) và lên tới 4.3 m/ph (khi không tải).
- Tốc độ di chuyển xe con: Xe 50 tấn đạt 12.5/5 m/ph; Xe 10 tấn đạt 20/5 m/ph.
- Tốc độ di chuyển (cổng trục): Đạt mức 20/5 m/ph.
Kết cấu thép & Trọng lượng:
- Loại vật liệu: Sử dụng thép SS400/Q235 hoặc vật liệu tương đương.

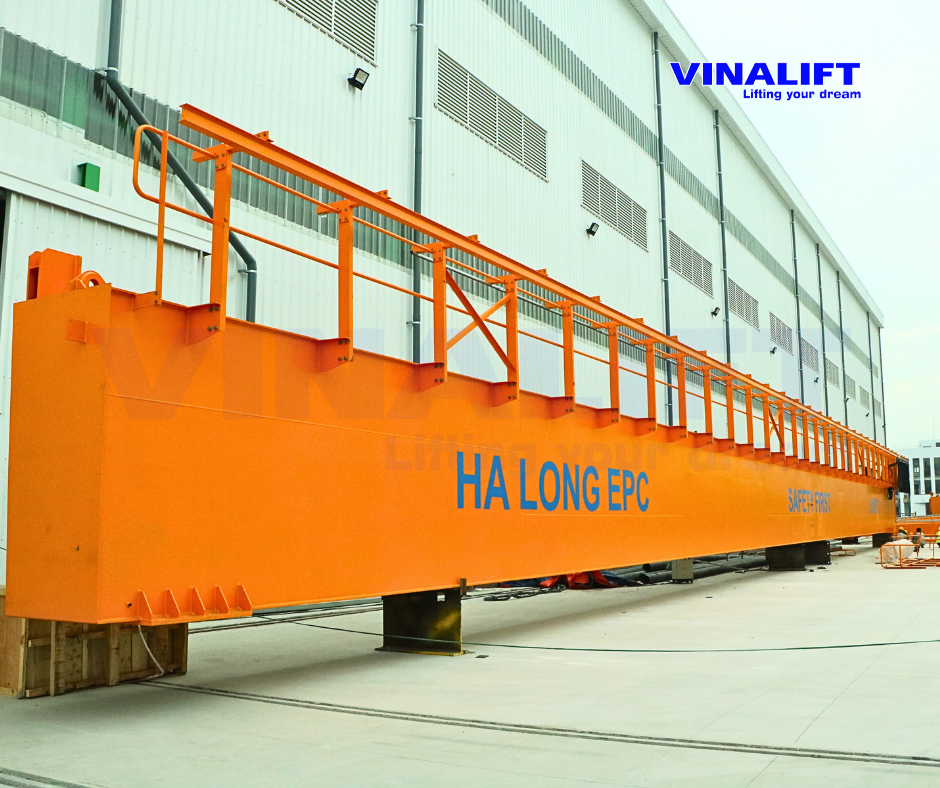

- Thiết kế kết cấu: Hệ kết cấu thép dầm chính, chân cổng trục, dầm biên đạt độ cứng thiết kế 1/1000 tại 100% tải.
Kích thước hình học & Hạ tầng:
- Khẩu độ ray: 40 mét.
- Vận hành trực tiếp qua hệ thống điều khiển từ xa dạng Joystick.
Cơ cấu truyền động:
- Động cơ di chuyển cổng trục: Gồm 08 động cơ công suất 5.5 kW, hãng sản xuất Sumitomo/ Bonfiglioli.

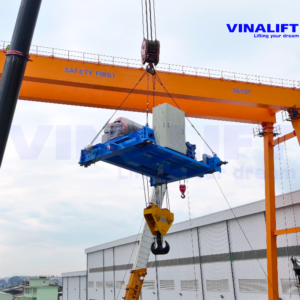

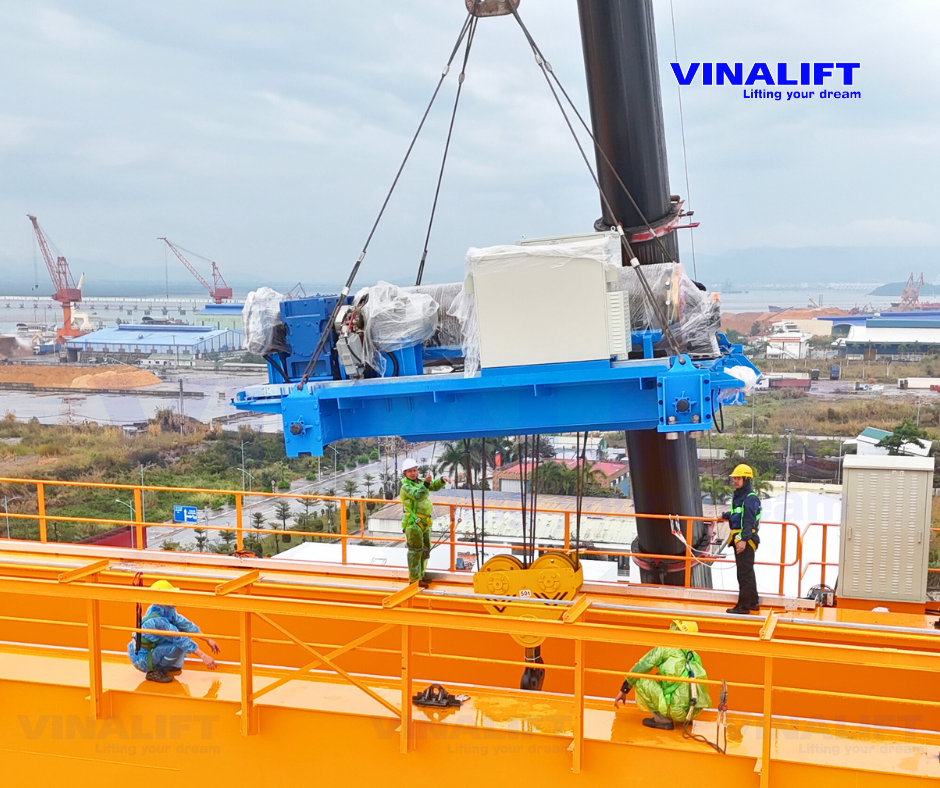

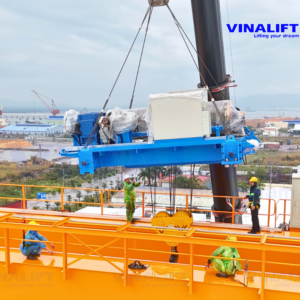

- Cụm tời nâng/Hộp số: Tổ hợp tời nâng móc chính sử dụng động cơ Siemens(Innomotics)/ Sumitomo kết hợp hộp số Sumitomo và phanh thủy lực tang trống ZPMC; tời phụ 10T nhập nguyên chiếc từ SungDo (Hàn Quốc).
- Hệ thống bánh xe: Sử dụng 16 bánh xe kích thước D500.
- Độ cứng vật liệu bánh xe: Chế tạo từ thép 42CrMo, qua nhiệt luyện đạt độ cứng bề mặt 38~42 HRC.
Hệ thống điện & Điều khiển:
- Hệ thống cấp nguồn: Cấp điện dọc nhà và dọc dầm chính đều sử dụng Tang cuốn cáp điện (cấp điện nguồn điểm giữa).

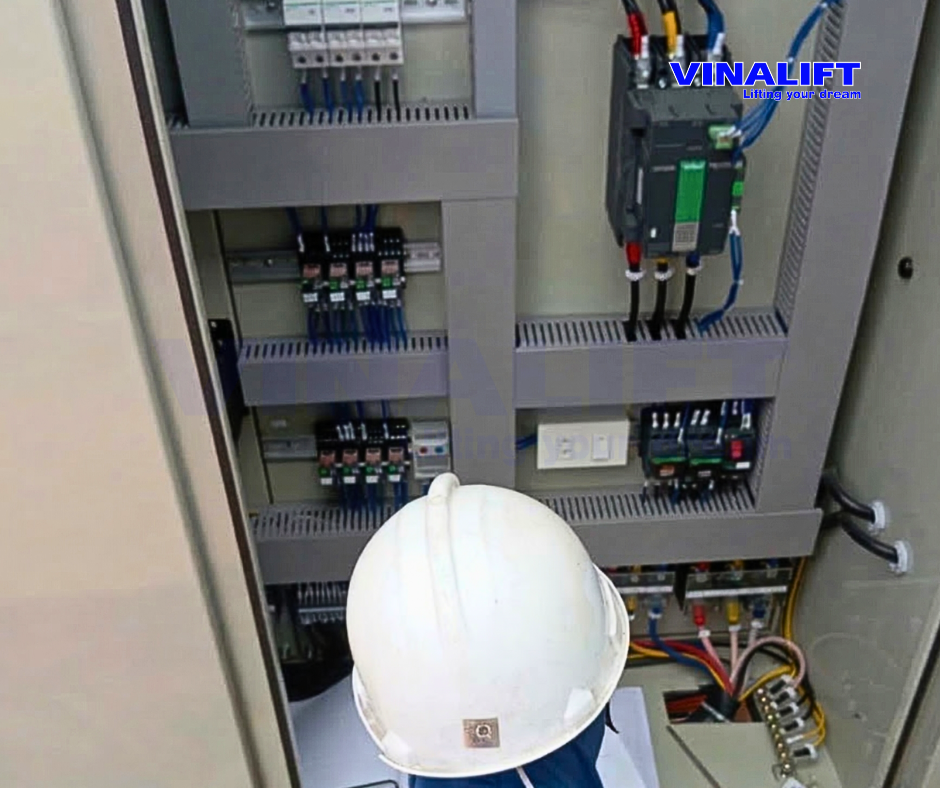

- Công nghệ điều khiển: Sử dụng Biến tần điều khiển tốc độ hãng Mitsubishi/ Yaskawa/ Schneider. Tủ điện tích hợp linh kiện Contactor, Rơ le, MCCB của Schneider
An toàn & Môi trường:
- Môi trường làm việc: Đảm bảo vận hành Ngoài trời, chịu dải nhiệt độ từ +0°C đến +40°C. Lớp vỏ bảo vệ chống ăn mòn là Sơn Epoxy Chugoku dày tới 250 µm.
- Hệ thống cảnh báo an toàn: Trang bị đầy đủ thiết bị bảo vệ quá tải, giới hạn hành trình nâng, giới hạn hành trình dọc dầm, đèn quay còi hú cảnh báo nguy hiểm và cảm biến chống va chạm cổng trục.

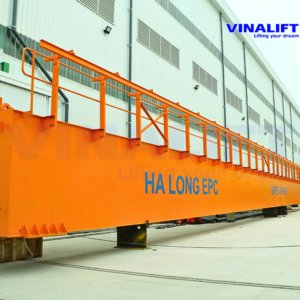

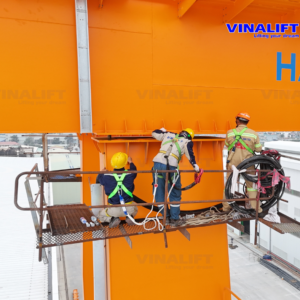

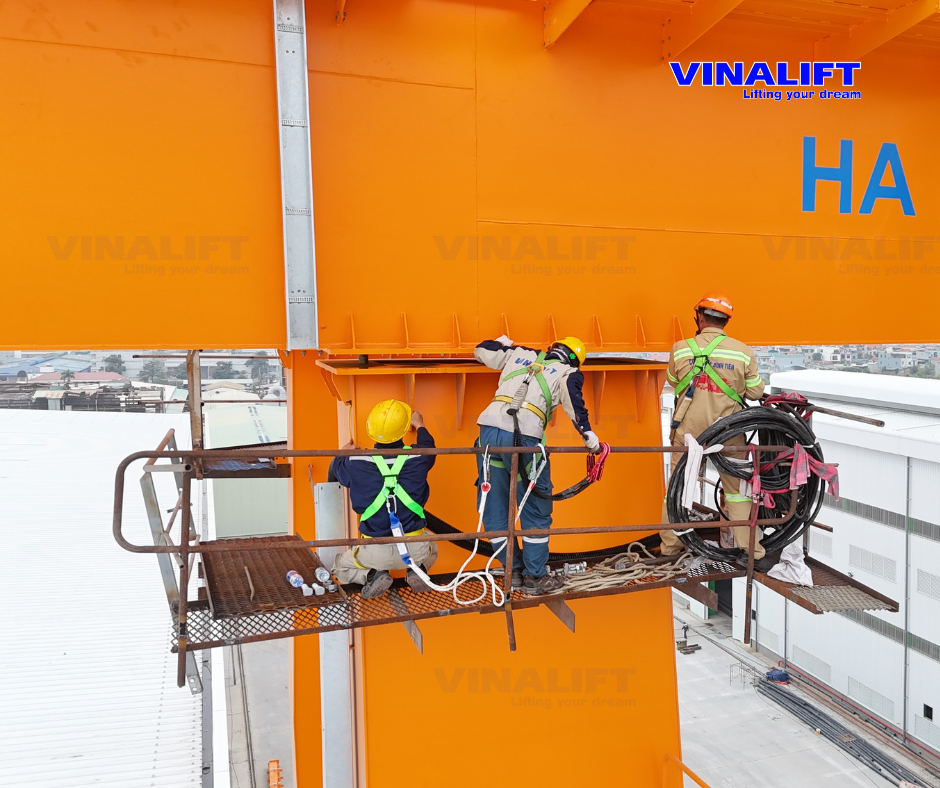

- Hệ thống phụ trợ: Có trang bị đầy đủ thang lên, lan can an toàn và sàn thao tác, sàn bảo dưỡng.

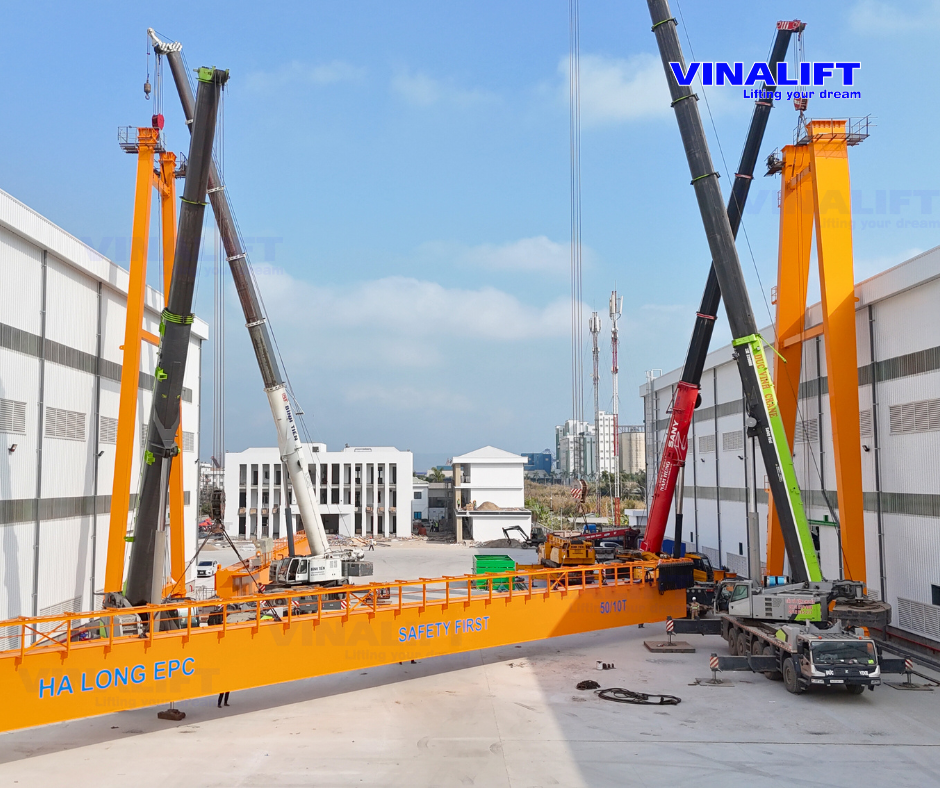

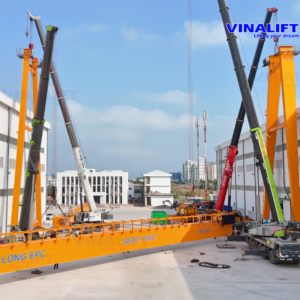

Ứng dụng thực tế

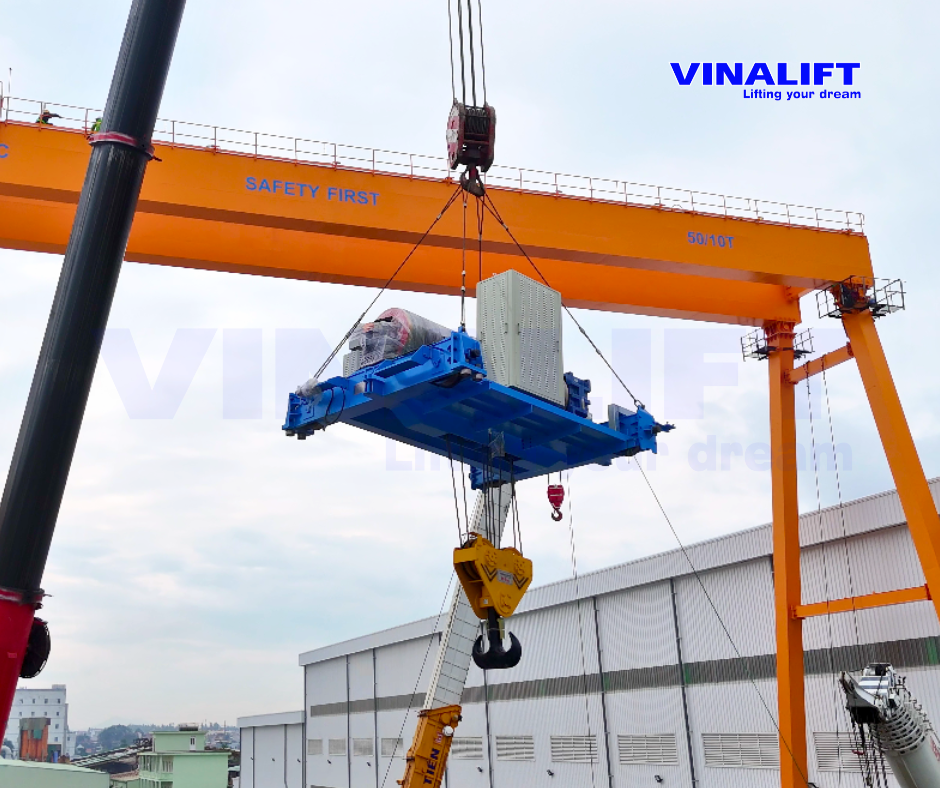

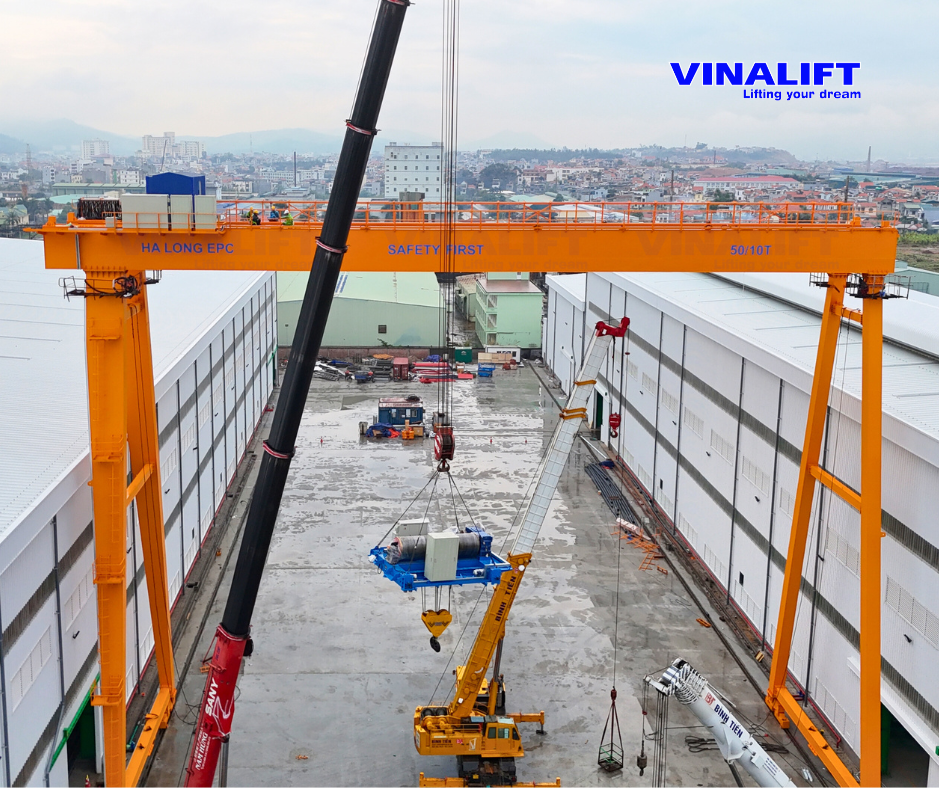

Thiết bị được bố trí tại Bãi tổ hợp ngoài bãi, chịu trách nhiệm:
- Chức năng: Nâng hạ và di chuyển hàng hóa.
- Phạm vi hoạt động: Hành trình di chuyển dài 160m.
- Mục đích sử dụng: Phục vụ công tác bốc dỡ và tổ hợp thiết bị.
- Đối tượng xử lý: Các kết cấu thép siêu trường, siêu trọng.
VINALIFT – TỔNG THẦU THIẾT KẾ VÀ SẢN XUẤT THIẾT BỊ NÂNG HÀNG ĐẦU VIỆT NAM
VINALIFT tự hào là đơn vị hàng đầu tại Việt Nam, cam kết 100% thiết bị xuất xưởng tuân thủ nghiêm ngặt các quy chuẩn và tiêu chuẩn kỹ thuật sau:
- Thiết kế & Chế tạo: TCVN 4244:2005, QCVN 07:2012, FEM 1.001, CMAA, EN 13001-1, EN 13001-2.
- Kết cấu & Hàn: AWS D1.1 (ASME), ISO 8501, SSPC.
- Hệ thống Quản lý: ISO 9001:2015, ISO 14001:2015, ISO 45001:2018. Với đội ngũ kỹ sư dày dạn kinh nghiệm và quy trình kiểm soát khắt khe, chúng tôi sẵn sàng đáp ứng mọi yêu cầu đặc thù của dự án trong nước và quốc tế.
