Hệ Thống Áp Suất Dương Bảo Vệ Thiết Bị Điện Cầu Trục Luyện Kim

Trong nhiều dự án cầu trục nhà máy thép, phần lớn sự chú ý thường tập trung vào kết cấu, cơ cấu nâng hoặc khả năng chịu tải của thiết bị. Tuy nhiên, khi nhìn lại các sự cố vận hành trong dài hạn, nguyên nhân dẫn đến downtime không kế hoạch nhiều khi lại không xuất phát từ cơ khí.

Thay vào đó, các vấn đề thường xuất hiện ở hệ thống điện.

Một thực tế dễ nhận thấy trong môi trường luyện kim là PLC, biến tần, contactor hay các module điều khiển thường phải làm việc trong điều kiện hoàn toàn khác so với môi trường công nghiệp thông thường. Nhiệt độ cao, bụi kim loại và đặc biệt là bụi than chì liên tục tồn tại trong không khí nhà xưởng.

Đó là lý do các dự án cầu trục luyện kim hiện đại ngày càng chú trọng đến hệ thống áp suất dương, giải pháp bảo vệ PLC, thiết kế tủ điện cầu trục và các hệ thống lọc khí công nghiệp ngay từ giai đoạn thiết kế cơ sở.

Vì sao bụi than chì nguy hiểm với hệ thống điện cầu trục?

Bụi than chì nguy hiểm với hệ thống điện cầu trục vì đây không phải loại bụi trơ thông thường. Than chì có tính dẫn điện, nên khi bụi tích tụ trên terminal block, contactor, thanh cái, bo mạch điều khiển hoặc thiết bị truyền thông, nó có thể tạo ra các đường dẫn điện ngoài ý muốn.

Trong môi trường luyện kim, rủi ro này trở nên phức tạp hơn do bụi thường xuất hiện cùng nhiệt độ cao, rung động và độ ẩm thay đổi. Một lớp bụi rất mỏng có thể chưa gây lỗi ngay lập tức, nhưng sau thời gian dài tích tụ, nó có thể làm tăng nguy cơ rò điện, nhiễu tín hiệu, báo lỗi ngẫu nhiên hoặc suy giảm độ ổn định của PLC, biến tần và các module điều khiển.

Vì vậy, bảo vệ hệ thống điện trong cầu trục luyện kim không chỉ là chọn thiết bị tốt. Quan trọng hơn là tạo ra một môi trường làm việc ổn định cho thiết bị điện, thông qua tủ điện kín, lọc khí công nghiệp, E-room áp suất dương và chiến lược kiểm soát bụi ngay từ giai đoạn thiết kế.

Bụi than chì và những rủi ro không xuất hiện trên bản vẽ thiết kế

Trong các cuộc trao đổi kỹ thuật về ladle crane, tải trọng nâng và nhiệt độ thường là những chủ đề được nhắc tới nhiều nhất.

Tuy nhiên, khi cầu trục đi vào vận hành, một trong những yếu tố ảnh hưởng lớn nhất đến độ tin cậy của hệ thống điện lại là bụi.

Đặc biệt là bụi than chì.

Trong thực tế vận hành, rủi ro từ bụi than chì thường không xuất hiện ngay sau khi thiết bị được đưa vào sử dụng. Thiết bị có thể hoạt động ổn định trong nhiều tháng trước khi phát sinh các lỗi ngẫu nhiên như nhiễu tín hiệu, báo lỗi không ổn định, rò điện cục bộ hoặc các sự cố điều khiển khó truy vết.

Điều này khiến bụi than chì trở thành một dạng rủi ro khó kiểm soát hơn nhiều so với các lỗi cơ khí có dấu hiệu rõ ràng. Nguyên nhân là không phải lúc nào cũng quan sát được bằng mắt thường, cũng không thể hiện trực tiếp trên bản vẽ thiết kế hoặc thông số catalogue của thiết bị điện.

Đối với các nhà máy thép vận hành liên tục, đây là dạng rủi ro khó chịu hơn nhiều so với một sự cố cơ khí thông thường vì chúng thường không có dấu hiệu cảnh báo rõ ràng.

Trong các khu vực lò hồ quang điện (EAF), bụi graphite thường xuất hiện với mật độ cao hơn đáng kể so với các khu vực sản xuất thông thường. Đây cũng là một trong những lý do nhiều chủ đầu tư yêu cầu E-room được bố trí tách biệt khỏi khu vực phát sinh bụi và kết hợp hệ thống áp suất dương thay vì chỉ dựa vào cấp bảo vệ của tủ điện.

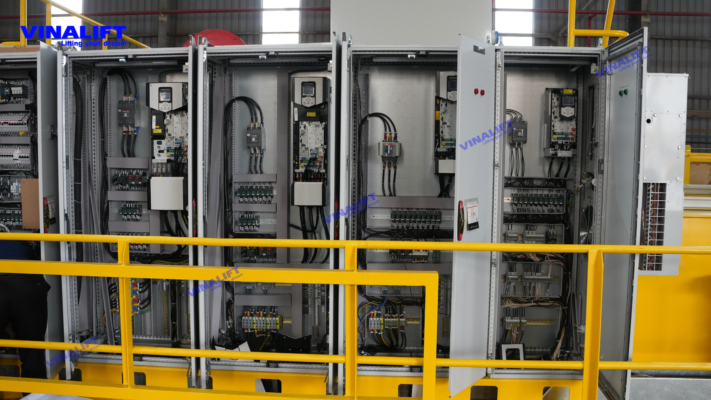

Từ Open Chassis đến tủ điện IP54/IP55

Một thay đổi dễ nhận thấy trong các dự án luyện kim hiện đại là việc chuyển từ tủ điện khung hở sang các hệ thống tủ điện kín.

Trong môi trường công nghiệp thông thường, thiết kế Open Chassis có thể mang lại nhiều lợi thế về khả năng tiếp cận thiết bị và tản nhiệt.

Tuy nhiên trong môi trường luyện kim, vấn đề không nằm ở khả năng tản nhiệt.

Vấn đề nằm ở khả năng kiểm soát bụi. Khi bụi than chì liên tục tồn tại trong không khí, việc để các thành phần điện tiếp xúc trực tiếp với môi trường làm tăng đáng kể nguy cơ tích tụ bụi dẫn điện trên các linh kiện quan trọng.

Đó là lý do nhiều chủ đầu tư hiện nay yêu cầu tủ điện cầu trục đạt IP54 hoặc IP55 ngay từ giai đoạn thiết kế. Đây không đơn thuần là yêu cầu về cấp bảo vệ của vỏ tủ. Nó là một phần trong chiến lược duy trì độ tin cậy dài hạn của hệ thống điều khiển.

Tuy nhiên, IP54/IP55 không nên được hiểu là giải pháp thay thế hoàn toàn cho kiểm soát môi trường. Với khu vực có mật độ bụi dẫn điện cao, tủ điện kín cần được kết hợp với bố trí E-room hợp lý, lọc khí công nghiệp, áp suất dương, kiểm soát nhiệt độ và quy trình bảo trì định kỳ.

Phòng điện áp suất dương và triết lý không cho bụi đi vào

Trong nhiều dự án luyện kim, bài toán thường không nằm ở việc làm sạch phòng điện sau khi bụi đã xâm nhập. Thách thức lớn hơn là ngăn bụi tiếp cận hệ thống ngay từ đầu. Nhiều chủ đầu tư hiện nay ưu tiên giải pháp áp suất dương kết hợp lọc khí công nghiệp thay vì chỉ tăng tần suất vệ sinh thiết bị.

Đây là một giải pháp tương đối đơn giản về nguyên lý, nhưng có ảnh hưởng lớn đến độ ổn định của PLC, biến tần, HMI, thiết bị mạng công nghiệp và các module điều khiển trung tâm.

Trong các dự án luyện kim, hệ thống áp suất dương không thay thế cấp bảo vệ IP của tủ điện. Hai lớp bảo vệ này phục vụ các mục tiêu khác nhau.

Tủ điện IP54/IP55 giúp bảo vệ các thiết bị điện cục bộ trước bụi và nước ở mức độ nhất định. Trong khi đó, E-room áp suất dương giúp kiểm soát môi trường làm việc tổng thể cho PLC, biến tần, HMI, thiết bị mạng công nghiệp và các module điều khiển trung tâm.

Cấp bảo vệ IP54/IP55 theo IEC 60529 thường được áp dụng cho tủ điện cục bộ trên cầu trục và xe con (trolley):

– IP5x: Dust protected – bụi không xâm nhập với lượng đủ gây ảnh hưởng đến vận hành an toàn của thiết bị. – IPx4: Chống nước bắn từ nhiều hướng.

– IPx5: Chống tia nước từ nhiều hướng.

Với hệ thống lọc khí cho E-room, cấp lọc không nên chỉ được mô tả chung là lọc sơ cấp hoặc lọc thứ cấp. Cấp lọc cần được xác định dựa trên mật độ bụi thực tế, kích thước hạt, mức độ nhạy cảm của thiết bị điện và yêu cầu kỹ thuật của từng dự án.

Trong các hồ sơ cũ, cấp lọc có thể được mô tả theo EN 779 với các nhóm G và F. Tuy nhiên, với các dự án mới, hệ phân loại theo ISO 16890 thường phù hợp hơn vì đánh giá bộ lọc theo khả năng giữ các nhóm hạt ePM1, ePM2.5 và ePM10.

Hai lớp bảo vệ cần được hiểu là bổ sung cho nhau: áp suất dương giúp kiểm soát môi trường bên trong E-room trung tâm, trong khi IP-rating bảo vệ các tủ điện và thiết bị phân tán trên cầu trục hoặc trolley. Trong môi trường EAF hoặc khu vực có mật độ bụi dẫn điện cao, chỉ dựa vào một lớp bảo vệ riêng lẻ thường không đủ để đảm bảo độ tin cậy dài hạn.

Lọc khí công nghiệp và vai trò trong độ tin cậy dài hạn

Áp suất dương chỉ phát huy hiệu quả khi luồng khí cấp vào đủ sạch. Đó là lý do các hệ thống lọc khí công nghiệp luôn đi cùng với E-room trong các dự án luyện kim hiện đại.

Mục tiêu không phải là tạo ra một môi trường sạch tuyệt đối như phòng sạch điện tử. Mục tiêu là kiểm soát lượng bụi đi vào hệ thống ở mức đủ thấp để các thiết bị điện có thể duy trì tuổi thọ thiết kế.

Đối với các hệ thống điều khiển hiện đại, đây là một khoản đầu tư tương đối nhỏ nhưng có ảnh hưởng trực tiếp đến độ ổn định vận hành trong dài hạn.

Điều quan trọng là lọc khí không nên được xem như một hạng mục phụ trợ tách rời. Cấp lọc, lưu lượng khí cấp, chênh áp, độ kín của E-room, tải nhiệt bên trong phòng điện và lịch thay lọc cần được thiết kế đồng bộ để đảm bảo môi trường làm việc ổn định cho hệ thống điều khiển.

Bảo vệ PLC không chỉ là bảo vệ một thiết bị

Trong nhiều hồ sơ kỹ thuật, PLC thường được xem như một thành phần riêng lẻ của hệ thống điều khiển.

Tuy nhiên từ góc nhìn vận hành, bảo vệ PLC thực chất là bảo vệ toàn bộ chuỗi điều khiển của cầu trục.

Khi PLC gặp sự cố, ảnh hưởng không chỉ dừng lại ở một module điện tử.

Toàn bộ các chức năng đều có thể bị ảnh hưởng:

• Điều khiển nâng hạ.
• Điều khiển di chuyển.
• Anti-Sway.
• Giám sát tải trọng.
• Zone Interlocking.
• CMS.

Các kỹ sư luyện kim thường đánh giá hệ thống điện không chỉ dựa trên thông số kỹ thuật của PLC mà dựa trên khả năng duy trì môi trường làm việc phù hợp cho PLC trong suốt vòng đời dự án.

Xem thêm: Hệ Thống Phanh Nhiều Lớp Bảo Vệ Tải Thép Lỏng

Triết Lý Thiết Kế Không Chấp Nhận Điểm Lỗi Đơn Trong Cầu Trục Rót Thép

Độ tin cậy hệ thống điện từ góc nhìn dự án EPC

Trong quá trình đánh giá hồ sơ kỹ thuật cho cầu trục luyện kim, các tổng thầu EPC hiện nay thường không chỉ quan tâm tới thương hiệu PLC hoặc biến tần (biến tần tái sinh) được sử dụng.

Điều được đánh giá nhiều hơn là môi trường vận hành mà các thiết bị đó phải làm việc trong suốt vòng đời dự án. Đối với các dự án nhà máy thép, độ tin cậy của hệ thống điều khiển không chỉ được quyết định bởi chất lượng thiết bị điện mà còn bởi khả năng duy trì môi trường làm việc ổn định cho các thiết bị đó trong suốt nhiều năm vận hành.

Đó là lý do các nội dung như:

• Thiết kế E-room.
• Hệ thống áp suất dương.
• Cấp lọc không khí.
• Cấu hình HVAC Main/Standby.
• Tủ điện IP54/IP55.
• Chiến lược kiểm soát bụi than chì.

Thường xuất hiện từ rất sớm trong quá trình Technical Bid Evaluation.

Checklist EPC khi đánh giá giải pháp bảo vệ hệ thống điện cầu trục luyện kim

Khi thẩm định hồ sơ kỹ thuật cho cầu trục luyện kim, EPC không nên chỉ kiểm tra thương hiệu PLC, biến tần hoặc HMI. Điều quan trọng hơn là kiểm tra môi trường làm việc mà các thiết bị này sẽ phải vận hành trong suốt vòng đời dự án.

Một số câu hỏi cần được làm rõ gồm:

• E-room có được bố trí tách khỏi vùng bụi graphite và nguồn nhiệt trực tiếp hay không?
• Hệ thống có sử dụng áp suất dương để hạn chế bụi xâm nhập không?
• Chênh áp thiết kế giữa E-room và môi trường bên ngoài là bao nhiêu?
• Cấp lọc khí được lựa chọn theo tiêu chuẩn và dữ liệu bụi nào?
• HVAC có cấu hình dự phòng Main/Standby hay không?
• Tủ điện trên cầu trục và trolley đạt cấp bảo vệ IP nào?
• Có quy trình kiểm tra, vệ sinh và thay lọc định kỳ không?
• Các thiết bị quan trọng như PLC, biến tần, HMI và switch công nghiệp có được bố trí trong môi trường được kiểm soát không?

Checklist này giúp EPC đánh giá giải pháp bảo vệ hệ thống điện như một phần của độ tin cậy vận hành, thay vì chỉ xem đây là hạng mục phụ trợ trong phần điện – điều khiển.

Câu hỏi thường gặp về bảo vệ thiết bị điện cầu trục luyện kim

Vì sao bụi than chì gây rủi ro cho hệ thống điện cầu trục?

Bụi than chì có tính dẫn điện. Khi tích tụ trong tủ điện hoặc trên thiết bị điều khiển, nó có thể tạo ra các đường dẫn điện ngoài ý muốn, đặc biệt trong điều kiện độ ẩm thay đổi. Đây là nguyên nhân có thể dẫn đến rò điện, nhiễu tín hiệu, lỗi ngẫu nhiên hoặc sự cố điều khiển khó truy vết.

Tủ điện IP55 có đủ để bảo vệ thiết bị điện trong nhà máy thép không?

IP55 là một lớp bảo vệ quan trọng, nhưng không nên được xem là giải pháp duy nhất. Trong môi trường có bụi dẫn điện cao, tủ điện IP55 nên được kết hợp với E-room áp suất dương, lọc khí công nghiệp, kiểm soát nhiệt độ, HVAC và quy trình bảo trì định kỳ.

Hệ thống áp suất dương bảo vệ E-room như thế nào?

Hệ thống áp suất dương cấp không khí đã lọc vào E-room để duy trì áp suất bên trong cao hơn môi trường bên ngoài. Khi cửa mở hoặc có khe hở nhỏ, luồng khí có xu hướng đi từ trong ra ngoài, giúp hạn chế bụi xâm nhập vào khu vực thiết bị điều khiển.

Vì sao EPC quan tâm đến E-room trong cầu trục luyện kim?

E-room là nơi bảo vệ PLC, biến tần, HMI, thiết bị mạng công nghiệp và các module điều khiển trung tâm. Nếu môi trường trong E-room không ổn định, độ tin cậy của toàn bộ hệ thống điều khiển cầu trục có thể bị ảnh hưởng.

Kết luận

Trong môi trường luyện kim, bụi than chì thường không xuất hiện trong các phép tính tải trọng, nhưng lại là một trong những nguyên nhân phổ biến ảnh hưởng đến độ tin cậy của hệ thống điều khiển.

Đó là lý do các giải pháp như hệ thống áp suất dương, lọc khí công nghiệp, tủ điện cầu trục chuẩn IP54/IP55 và chiến lược bảo vệ PLC ngày càng trở thành tiêu chuẩn trong các dự án cầu trục nhà máy thép hiện đại.

Đối với các cầu trục rót thép thế hệ mới, việc duy trì một môi trường vận hành phù hợp cho hệ thống điện không chỉ giúp giảm sự cố ngoài kế hoạch mà còn góp phần đảm bảo độ tin cậy của toàn bộ dây chuyền sản xuất trong dài hạn.
