Tiêu Chuẩn Nhà Cung Cấp Cầu Trục Giúp Giảm Rủi Ro Dự Án EPC

Việc quản lý rủi ro trong mua sắm thiết bị nâng hạ là một bài toán hóc búa. Trong môi trường khắc nghiệt của nhà xưởng luyện kim, một sự cố nhỏ từ thiết bị nâng hạ không chỉ gây đình trệ tiến độ dự án mà còn dẫn đến những thảm họa về người và tài sản, kéo theo trách nhiệm pháp lý hình sự nghiêm trọng.

Bài viết của VINALIFT phân tích tầm quan trọng của việc áp dụng tiêu chuẩn tuân thủ và khung pháp lý dành cho nhà cung cấp cầu trục công nghiệp, giúp các nhà quản lý EPC nhận diện vendor có năng lực thiết kế cẩu trục tải trọng lớn đạt chuẩn quốc tế, bảo vệ dự án khỏi các rủi ro pháp lý và kỹ thuật tiềm ẩn.

Trách nhiệm của nhà thầu EPC

Trong các dự án xây dựng nhà máy luyện kim quy mô lớn, gói thầu thiết bị nâng hạ luôn nằm trong danh mục kiểm soát rủi ro trọng điểm của các Giám đốc Dự án (Project Director). Khi xảy ra sự cố kỹ thuật nghiêm trọng liên quan đến cầu trục nhà máy thép – đặc biệt là các dòng cẩu rót kim loại lỏng – trách nhiệm pháp lý không chỉ giới hạn ở nhà cung cấp thiết bị (Vendor) mà còn truy cứu trực tiếp đến tổng thầu EPC.

Theo quy định của pháp luật về an toàn lao động và quản lý chất lượng công trình xây dựng, nhà thầu EPC có nghĩa vụ thẩm định, giám sát thiết kế và kiểm định an toàn nghiêm ngặt trước khi đưa thiết bị vào vận hành. Nếu lựa chọn các vendor không đáp ứng đầy đủ năng lực pháp lý, thiếu chứng nhận thiết kế chế tạo hoặc sử dụng vật liệu không rõ nguồn gốc để giảm giá thành, rủi ro pháp lý là vô cùng lớn.

Việc thấu hiểu và áp dụng chặt chẽ tiêu chuẩn tuân thủ và khung pháp lý dành cho nhà cung cấp cầu trục công nghiệp chính là rào cản kỹ thuật an toàn nhất giúp loại bỏ các rủi ro này ngay từ giai đoạn đấu thầu.

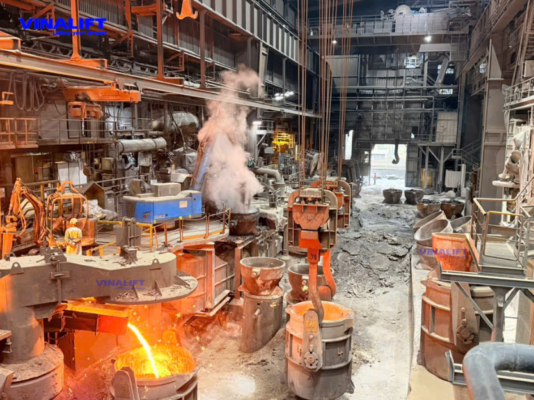

Các lưu ý bắt buộc tại nhà máy luyện kim

Môi trường luyện kim là rào cản khắc nghiệt nhất đối với thiết bị cơ khí và điện tử. Để ngăn ngừa tình trạng phá hủy kết cấu hoặc cháy nổ hệ thống điều khiển của cầu trục công nghiệp, nhà máy thép bắt buộc phải tuân thủ và yêu cầu nhà cung cấp đáp ứng các lưu ý sau:

Kiểm soát nhiệt độ và bức xạ nhiệt thùng thép lỏng

• Bắt buộc sử dụng cáp thép chịu nhiệt: Tuyệt đối không dùng cáp lõi đay thông thường (dễ bốc cháy mỡ bôi trơn, gây giòn và đứt cáp dưới bức xạ nhiệt 1500°C – 1600°C của thùng thép). Nhà máy phải yêu cầu loại cáp thép lõi thép chịu nhiệt độc lập (IWRC).
• Lắp đặt tấm chắn bức xạ (Heat Shields): Phần bụng dầm chính của cầu trục nạp liệu và cầu trục rót thép bắt buộc phải được hàn tích hợp hệ thống tấm chắn bức xạ nhiệt nhiều lớp để cô lập nguồn nhiệt, giữ kết cấu dầm cầu trục luôn ở mức an toàn.
• Dự phòng hệ thống làm mát phòng điện (E-room): Nhà xưởng phải yêu cầu lắp đặt hệ thống điều hòa công nghiệp hạng nặng chạy theo cơ chế dự phòng đôi (Chế độ 1+1). Khi một máy gặp sự cố, máy còn lại phải tự động kích hoạt để giữ nhiệt độ phòng điện luôn dưới mức nguy hiểm.

Phòng ngừa đoản mạch do bụi dẫn điện

• Tiêu chuẩn độ kín của tủ điện (Cấp IP): Bụi than chì phát sinh từ lò EAF có tính dẫn điện cực cao. Nhà máy thép lưu ý không chấp nhận các tủ điện hở; toàn bộ vỏ tủ điện chứa biến tần và PLC bắt buộc phải đạt cấp bảo vệ tối thiểu từ IP54 đến IP66.
• Giải pháp áp suất dương (Positive Pressure): Hệ thống điều hòa hoặc quạt thông gió của phòng điện/tủ điện phải tích hợp bộ tạo áp suất dương, liên tục bơm khí sạch đã qua lọc vào bên trong để chủ động ép và ngăn không cho bụi dẫn điện lọt vào các khe hở gây đoản mạch, cháy nổ.

Khắc phục tác nhân ăn mòn hóa học và sương axit

• Yêu cầu cấp độ sơn bảo vệ cao chất lượng: Khói lò chứa SO2 và NOx kết hợp hơi ẩm tạo ra sương axit gây gỉ sét và phá hủy kết cấu thép rất nhanh. Nhà máy thép cần đưa tiêu chí sơn chống ăn mòn cấp độ cao C3, C4 hoặc C5 theo tiêu chuẩn ISO 12944 vào hồ sơ thầu.
• Quy trình sơn bắt buộc: Toàn bộ bề mặt kết cấu thép phải được làm sạch đạt chuẩn (thường là Sa 2.5) trước khi thi công hệ sơn tiêu chuẩn: sử dụng sơn lót Epoxy giàu kẽm chống rỉ cường độ cao, kết hợp lớp sơn phủ Polyurethane (PU) để kháng hóa chất và chịu được thời tiết khắc nghiệt của nhà xưởng.

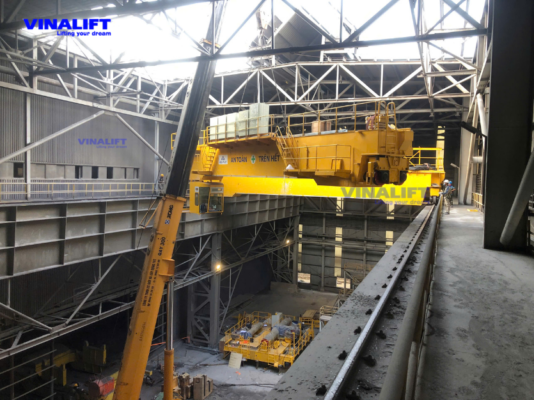

Dự án thực tế do VINALIFT thực hiện:

Tiêu chuẩn thiết kế bền mỏi và bài toán tối ưu tự trọng dành cho nhà cung cấp

Tiêu chuẩn thiết kế

Để đáp ứng điều kiện vận hành khắc nghiệt tại nhà máy thép (nâng hạ thùng thép, phôi thép và cuộn thép), nhà cung cấp bắt buộc phải tuân thủ nghiêm ngặt các tiêu chí về sức bền mỏi (Fatigue Life) sau:

• Bắt buộc đạt cấp thiết kế cao nhất (A8/M8): Do tần suất sử dụng liên tục 24/7 (Cấp U7/U8) và phổ tải trọng rất nặng (Cấp Q4), toàn bộ kết cấu thép phải đạt cấp A8 và cơ cấu máy đạt M8 theo tiêu chuẩn FEM 1.001 (hoặc Class S8/S9 theo tiêu chuẩn EN 13001). Nhà sản xuất phải có năng lực tính toán mỏi để loại bỏ hoàn toàn rủi ro nứt dầm.
• Tiêu chuẩn chế tạo dầm:
  • Đối với tải trọng siêu nặng (từ 200 đến hơn 500 tấn), bắt buộc áp dụng cấu hình 4 dầm hộp độc lập (Four-Girder Layout) để tách biệt không gian vận hành của xe con chính và xe con phụ.
  • Dầm cầu trục bắt buộc phải sử dụng cấu trúc dầm hộp, thi công bằng công nghệ hàn ngấu hoàn toàn (Full Penetration Welds) và 100% đường hàn chịu lực phải qua kiểm tra siêu âm (UT). Bên trong lòng dầm bắt buộc bố trí các vách ngăn gia cường (cách nhau 1m – 1.5m) để chống vặn xoắn và chống mất ổn định cục bộ.
• Chứng nhận quản lý chất lượng:
  • Nhà máy sản xuất bắt buộc phải đạt chứng nhận ISO 9001:2015 để đảm bảo tính đồng đều của phôi và mối hàn.
  • Hệ thống điều khiển phải tích hợp thuật toán tính toán thời gian làm việc an toàn còn lại (SWP) tuân thủ tiêu chuẩn ISO 12482, tự động trừ lùi tuổi thọ mỏi dựa trên dữ liệu thực tế từ Loadcell và Encoder để phục vụ kiểm tra an toàn lao động.

An toàn dự phòng

Cơ cấu nâng chính của các dòng cầu trục nạp liệu và cầu trục rót thép bắt buộc phải tích hợp hệ thống dự phòng song song để ngăn chặn thảm họa rơi tải:

• Tiêu chuẩn thiết kế cáp kép (Dual-Rope): Tang cuốn bắt buộc phải tiện rãnh kép cho hai sợi cáp độc lập đi từ hai phía. Hệ số an toàn của mỗi sợi cáp phải đạt tối thiểu 4:1, đảm bảo khi một sợi bị đứt do nhiệt độ cao, sợi còn lại vẫn giữ an toàn cho toàn bộ thùng thép lỏng. Hệ puly cân bằng bắt buộc tích hợp công tắc giới hạn để ngắt hành trình khẩn cấp khi có hiện tượng nghiêng, lệch cáp.
• Tiêu chuẩn dự phòng truyền động: Bắt buộc sử dụng hệ thống hai động cơ độc lập kết nối qua hộp số vi sai. Khi một động cơ gặp sự cố, hệ thống điều khiển phải tự động chuyển sang chế độ chạy một nửa tốc độ (Half-speed Mode) để đưa thùng thép về vị trí an toàn.
• Tiêu chuẩn hệ thống phanh an toàn hai tầng:
  • Tầng 1: Phanh làm việc (Service Brakes) được lắp trên trục tốc độ cao của động cơ.
  • Tầng 2: Phanh khẩn cấp (Emergency Caliper Brakes) là phanh đĩa thủy lực bắt buộc kẹp trực tiếp vào vành tang cuốn cáp. Phanh khẩn cấp phải tự động khóa chết tang cuốn ngay lập tức nếu xảy ra sự cố vỡ hộp số hoặc khớp nối.

Hệ thống điều khiển thông minh và quản lý vận hành

Để loại bỏ hoàn toàn các sai số do con người và môi trường (khói bụi, trượt bánh trên ray), nhà cung cấp phải đáp ứng các tiêu chuẩn công nghệ sau:

• Tiêu chuẩn định vị tuyệt đối và Vùng cấm (No-Fly Zones): Không sử dụng bộ đếm vòng quay truyền thống dễ trượt sai số. Nhà cung cấp bắt buộc phải kết hợp camera hồng ngoại có đầu phun khí nén tự động thổi bụi, đảm bảo sai số định vị chỉ từ ±1mm đến ±5mm. Tọa độ này phải được liên kết trực tiếp với PLC để thiết lập các vùng cấm di chuyển tuyệt đối (trạm biến áp, phòng điều khiển).
• Tiêu chuẩn công nghệ chống lắc (Anti-Sway): Đặc biệt bắt buộc đối với cầu trục điều khiển từ xa. PLC phải tích hợp sẵn thuật toán chống lắc vòng hở (Sensorless) để tự động điều chỉnh biểu đồ tăng/giảm tốc của biến tần (VFD) theo chiều dài cáp thực tế, đảm bảo tải dừng im phăng phắc tại đích, triệt tiêu lực quán tính của thép lỏng.
• Hệ thống quản lý cầu trục (CMS): Thiết bị phải tích hợp hệ thống CMS thu thập dữ liệu thời gian thực từ các cảm biến đưa lên màn hình HMI, bắt buộc hỗ trợ kỹ thuật viên cô lập và chẩn đoán lỗi chuyên sâu trong vòng tối đa 5 phút.

Kết luận

Trong ngành công nghiệp luyện kim và xây dựng hạng nặng, một sai sót nhỏ trong việc thẩm định năng lực nhà thầu thiết bị nâng hạ có thể phá hủy toàn bộ nỗ lực bảo đảm an toàn và tiến độ của một dự án EPC. Việc lựa chọn đơn vị thiết kế làm chủ được hệ tiêu chuẩn FEM 1.001, EN 13001 và quy trình giám sát mỏi ISO 12482 là thước đo kỹ thuật duy nhất để bảo vệ dòng tiền và uy tín của nhà thầu.

Với vị thế là đối tác kỹ thuật toàn cầu (Global EPC Partner), VINALIFT không chỉ bán thiết bị thô, chúng tôi cung cấp giải pháp an tâm tuyệt đối thông qua năng lực kỹ thuật may đo phi tiêu chuẩn và tinh thần chịu trách nhiệm đến cùng tại công trường.

Liên hệ với đội ngũ chuyên gia của VINALIFT để nhận tài liệu phân tích chuyên sâu và giải pháp thiết kế tối ưu nhất cho dự án của bạn:
