Độ Bền Kết Cấu Cầu Trục Trong Môi Trường Nhiệt Độ Cao

Khi đánh giá một hệ thống cầu trục nhà máy thép, phần lớn sự chú ý thường tập trung vào tải trọng nâng, khẩu độ hoặc tốc độ vận hành. Đây đều là những thông số quan trọng, nhưng trong các dự án luyện kim, chúng hiếm khi là yếu tố quyết định tuổi thọ thực tế của thiết bị.

Thách thức lớn hơn thường đến từ môi trường vận hành.

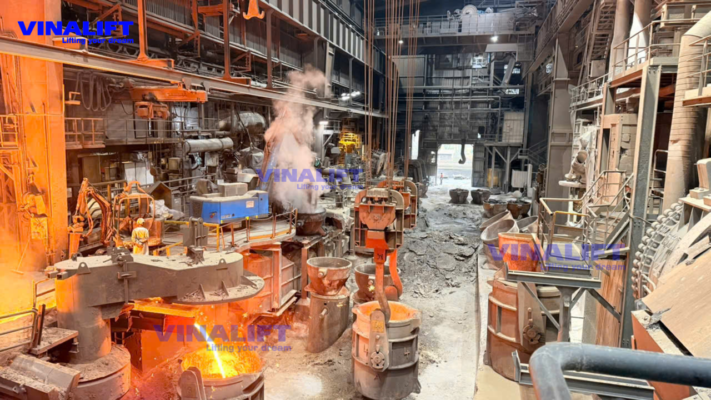

Một cầu trục nâng kim loại nóng có thể làm việc phía trên thép lỏng ở nhiệt độ khoảng 1.600°C trong suốt nhiều năm. Trong khoảng thời gian đó, kết cấu liên tục chịu tác động của bức xạ nhiệt, chênh lệch nhiệt độ giữa các khu vực khác nhau và hàng nghìn chu kỳ nóng – nguội lặp đi lặp lại.

Điều đáng chú ý là những ảnh hưởng này hiếm khi tạo ra sự cố ngay lập tức. Chúng tích lũy theo thời gian dưới dạng ứng suất nhiệt, giãn nở nhiệt, biến dạng kết cấu và suy giảm tuổi thọ mỏi của vật liệu. Đó cũng là lý do trong các dự án cầu trục luyện kim, bài toán độ bền kết cấu cầu trục nhà máy thép thường được xem xét từ rất sớm, ngay trong giai đoạn thiết kế.

Nhiệt độ cao tác động đến độ bền kết cấu cầu trục như thế nào?

Nhiệt độ cao ảnh hưởng đến độ bền kết cấu cầu trục theo hai cách chính: tác động tức thời và tác động tích lũy dài hạn.

Tác động tức thời thường đến từ sự giãn nở nhiệt không đồng đều giữa các khu vực khác nhau của kết cấu. Khi một phần dầm, trolley frame hoặc kết cấu phụ trợ chịu bức xạ nhiệt cao hơn phần còn lại, chênh lệch nhiệt độ có thể tạo ra ứng suất cục bộ và sai lệch hình học nhỏ.

Tác động dài hạn nguy hiểm hơn vì chúng tích lũy qua hàng nghìn chu kỳ nóng – nguội. Sau nhiều năm vận hành, kết cấu có thể xuất hiện mỏi nhiệt, biến dạng cục bộ, độ võng tăng dần hoặc suy giảm tuổi thọ tại các vị trí tập trung ứng suất như mối hàn, gân tăng cứng, liên kết trolley frame và khu vực gần hành trình vận chuyển ladle.

Vì vậy, trong cầu trục nhà máy thép, độ bền kết cấu không chỉ phụ thuộc vào tải trọng nâng danh nghĩa. Nó còn phụ thuộc vào khả năng kiểm soát bức xạ nhiệt, phân bố nhiệt, chu kỳ nóng – nguội và chiến lược bảo vệ nhiệt ngay từ giai đoạn thiết kế.

Nhiệt độ cao không chỉ ảnh hưởng đến kết cấu

Trong thực tế vận hành, những dấu hiệu đầu tiên của ảnh hưởng nhiệt thường không xuất hiện trên dầm chính. Chúng thường xuất hiện sớm hơn ở cáp thép, hệ thống điện, camera công nghiệp hoặc thiết bị điều khiển. Đây là lý do nhiều kỹ sư luyện kim thường đánh giá hiệu quả của chiến lược bảo vệ nhiệt không phải bằng nhiệt độ của kết cấu mà bằng độ tin cậy của toàn bộ hệ thống sau nhiều năm vận hành.

Một cầu trục có thể vẫn đáp ứng yêu cầu về độ bền kết cấu, nhưng nếu camera, cảm biến hoặc biến tần liên tục gặp sự cố do nhiệt thì chi phí vận hành dài hạn vẫn sẽ tăng đáng kể.

Trong các dự án cầu trục nhiệt độ cao, nhiệt không được xem là một tác động riêng lẻ. Nó ảnh hưởng đồng thời đến cơ khí, điện, điều khiển và công tác bảo trì. Đây cũng là lý do các cầu trục rót thép hiện đại thường được thiết kế theo triết lý bảo vệ tổng thể thay vì chỉ tập trung vào một khu vực cụ thể.

Xem thêm: [Bảo Vệ Nhiệt Cầu Trục Rót Thép Ở Môi Trường 1.600°C]

Bức xạ nhiệt và sự tích lũy tổn thương trong dài hạn

Trong các dự án cầu trục nhà máy thép, giãn nở nhiệt hiếm khi tạo ra vấn đề trong những tháng đầu vận hành. Thách thức thực sự thường xuất hiện sau nhiều năm, khi kết cấu liên tục trải qua hàng nghìn chu kỳ nóng – nguội dưới tác động của bức xạ nhiệt từ thép lỏng.

Một hiện tượng thường được quan sát trong môi trường luyện kim là những thay đổi hình học rất nhỏ bắt đầu xuất hiện tại các khu vực chịu ảnh hưởng nhiệt nhiều hơn phần còn lại của hệ thống. Chúng không dễ nhận biết bằng mắt thường và cũng không tạo ra cảnh báo ngay lập tức.

Điều khiến bài toán trở nên phức tạp là nhiệt độ trên cầu trục không bao giờ phân bố đồng đều. Những khu vực nằm trên hành trình vận chuyển ladle hoặc gần nguồn bức xạ nhiệt thường làm việc trong điều kiện khắc nghiệt hơn đáng kể so với các vị trí còn lại.

Theo kinh nghiệm triển khai các hệ thống cầu trục nâng thép lỏng, những thay đổi hình học thường xuất hiện trước tiên tại vùng dầm chính phía trên hành trình ladle, trolley frame hoặc các kết cấu phụ trợ gần nguồn nhiệt.

Sau nhiều năm vận hành, các kỹ sư có thể quan sát thấy độ võng tăng dần, sai lệch hình học cục bộ hoặc dấu hiệu tích lũy ứng suất nhiệt tại một số vị trí nhất định. Những thay đổi này thường không ảnh hưởng ngay đến khả năng nâng tải của hệ thống nhưng có thể tác động đến độ chính xác vận hành, độ ổn định của cơ cấu di chuyển và tuổi thọ dài hạn của thiết bị.

Đối với các hệ thống cầu trục chịu nhiệt, độ bền dài hạn không chỉ được quyết định bởi tải trọng nâng mà còn bởi khả năng kiểm soát tác động của nhiệt độ lên vật liệu và kết cấu trong suốt vòng đời dự án.

Kiểm soát nhiệt thay vì chống chịu nhiệt

Trong các cuộc trao đổi kỹ thuật, một chủ đề thường xuyên xuất hiện là liệu có thể giải quyết bài toán nhiệt bằng cách tăng chiều dày thép hay không.

Trên thực tế, đây hiếm khi là giải pháp tối ưu trong các dự án cầu trục luyện kim. Nếu nguồn nhiệt vẫn liên tục tác động lên kết cấu, các chu kỳ giãn nở và ứng suất nhiệt vẫn tiếp tục tồn tại bất kể chiều dày thép tăng lên bao nhiêu.

Đó là lý do phần lớn các cầu trục rót thép hiện đại lựa chọn một cách tiếp cận khác: giảm lượng nhiệt tiếp cận kết cấu ngay từ đầu.

Các giải pháp phổ biến hiện nay bao gồm:

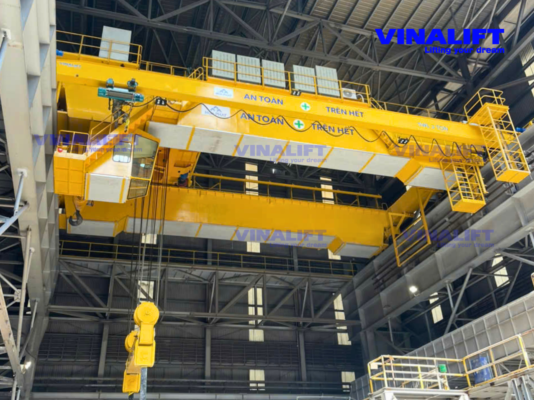

• Tấm chắn nhiệt (Radiant Heat Shield).
• Khoảng không khí cách nhiệt.
• Lớp ceramic fiber hoặc mineral wool.
• Bố trí lại vị trí các thành phần nhạy cảm với nhiệt.
• Tách biệt khu vực điều khiển và thiết bị điện khỏi vùng bức xạ nhiệt trực tiếp.

Mục tiêu không phải là làm cho kết cấu “chịu được” nhiệt độ 1.600°C. Mục tiêu là kiểm soát lượng nhiệt thực sự truyền vào hệ thống.

Đây cũng là triết lý được áp dụng rộng rãi trong các dự án cầu trục nhiệt độ cao hiện đại.

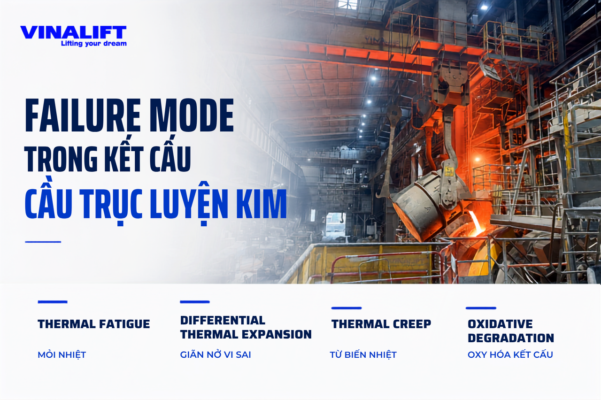

Failure Mode trong kết cấu cầu trục luyện kim: Phân loại và cơ chế

Để thiết kế đúng chiến lược bảo vệ, trước tiên cần xác định cơ chế suy giảm có thể xảy ra trong môi trường nhà máy thép. Với cầu trục rót thép, các failure mode này không phải lúc nào cũng xuất hiện độc lập. Trong nhiều trường hợp, chúng tương tác với nhau dưới tác động đồng thời của tải trọng lặp lại, bức xạ nhiệt, rung động, bụi kim loại và điều kiện bảo trì thực tế.

Thermal Fatigue (mỏi nhiệt)

Mỏi nhiệt xuất hiện khi kết cấu liên tục trải qua các chu kỳ nóng – nguội. Tại những vị trí tập trung ứng suất như mối hàn dầm chính, gân tăng cứng, liên kết trolley frame hoặc khu vực gần nguồn bức xạ nhiệt, sự thay đổi nhiệt độ lặp lại có thể tạo ra ứng suất cục bộ và làm giảm tuổi thọ mỏi của kết cấu.

Trong cầu trục rót thép, mỏi nhiệt thường không tạo ra sự cố ngay lập tức. Rủi ro nằm ở quá trình tích lũy âm thầm qua nhiều năm vận hành, đặc biệt khi kết hợp với tải trọng động, chu kỳ làm việc cao và dao động trong quá trình vận chuyển ladle.

Vì vậy, kiểm soát nhiệt đầu vào không chỉ giúp bảo vệ kết cấu khỏi nhiệt độ cao. Nó còn giúp giảm biên độ dao động nhiệt, hạn chế ứng suất cục bộ và duy trì tuổi thọ mỏi của các khu vực nhạy cảm.

Differential Thermal Expansion (giãn nở vi sai)

Khi một phần dầm chịu bức xạ nhiệt trực tiếp trong khi phần còn lại được che chắn, nhiệt độ trên tiết diện kết cấu sẽ không phân bố đồng đều. Sự chênh lệch nhiệt độ này tạo ra giãn nở không đồng nhất giữa các vùng của dầm, từ đó có thể sinh ra ứng suất phụ hoặc mômen uốn ký sinh ngoài các tải trọng cơ học thông thường.

Trong cầu trục rót thép, hiện tượng này đặc biệt cần được xem xét tại các khu vực nằm trên hành trình vận chuyển ladle, vùng trolley frame, liên kết dầm chính và các kết cấu phụ trợ gần nguồn nhiệt. Đây là những vị trí vừa chịu tải trọng lặp lại, vừa có khả năng chịu bức xạ nhiệt không đều trong suốt nhiều năm vận hành.

Vì vậy, với các cầu trục luyện kim có cấp làm việc cao, đặc biệt là các hệ thống được thiết kế cho chu kỳ vận hành nặng như A7/A8 theo FEM hoặc theo cấp tương đương được quy định trong hồ sơ kỹ thuật dự án, phân tích tải nhiệt không nên được xem là hạng mục bổ sung sau cùng. Nó cần được đưa vào giai đoạn thiết kế cơ sở để đánh giá trước ảnh hưởng của chênh lệch nhiệt độ đến độ ổn định hình học, ứng suất cục bộ và tuổi thọ dài hạn của kết cấu.

Thermal Creep (từ biến nhiệt)

Trong điều kiện thiết kế bình thường, dầm chính của cầu trục rót thép không nên làm việc ở vùng nhiệt độ khiến từ biến trở thành cơ chế suy giảm chính. Tuy nhiên, nếu kết cấu hoặc kết cấu phụ trợ bị phơi nhiễm nhiệt cao trong thời gian dài mà không có lớp bảo vệ phù hợp, một số khu vực có thể xuất hiện biến dạng tích lũy hoặc sai lệch hình học cục bộ.

Rủi ro này thường không đến từ một lần tiếp xúc nhiệt đơn lẻ, mà đến từ việc kết cấu phải làm việc lặp lại trong vùng có bức xạ nhiệt cao, trong khi vẫn chịu tải trọng động và chu kỳ vận hành nặng. Do đó, mục tiêu thiết kế không phải là để kết cấu liên tục “chịu đựng” nhiệt, mà là giảm lượng nhiệt truyền vào kết cấu trước khi biến dạng dài hạn có cơ hội phát triển.

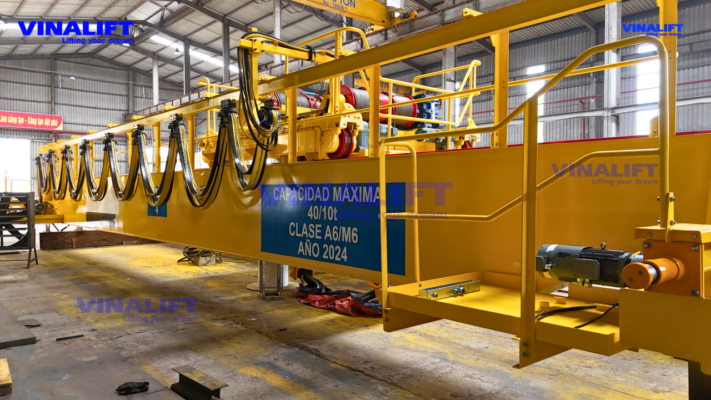

Oxidative Degradation (oxy hóa lớp bảo vệ)

Trong môi trường luyện kim, lớp phủ bảo vệ kết cấu phải đối mặt với bụi, nhiệt, rung động, hơi ẩm, va đập cơ học và điều kiện bảo trì khó khăn. Khi hệ sơn suy giảm, các khu vực như mối hàn, cạnh sắc hoặc vị trí khó tiếp cận có thể trở nên nhạy cảm hơn với ăn mòn cục bộ.

Ăn mòn không phải là mỏi nhiệt, nhưng nó có thể làm giảm điều kiện làm việc của kết cấu, làm suy yếu bề mặt bảo vệ và khiến các vị trí tập trung ứng suất trở nên bất lợi hơn trong dài hạn.

Vì vậy, hệ sơn cần được xem là một phần của chiến lược bảo vệ kết cấu tổng thể, song song với tấm chắn nhiệt, bố trí thiết bị hợp lý, kiểm tra định kỳ và kiểm soát môi trường vận hành.

Cách tiếp cận trong thiết kế cầu trục cho môi trường luyện kim

Quan sát các hệ thống cầu trục rót thép tải trọng lớn đang được triển khai trong ngành luyện kim có thể thấy một điểm chung khá rõ ràng: các thành phần quan trọng luôn được ưu tiên đặt ngoài vùng chịu bức xạ nhiệt trực tiếp bất cứ khi nào điều kiện bố trí cho phép.

Bên dưới trolley thường xuất hiện các lớp che chắn nhiệt có diện tích lớn nhằm bảo vệ kết cấu, cơ cấu nâng và thiết bị điện. Đây không phải là chi tiết bổ sung sau cùng mà là một phần của triết lý thiết kế ngay từ đầu.

Trong môi trường luyện kim, việc giảm nhiệt truyền tới thiết bị thường hiệu quả hơn nhiều so với việc cố gắng tăng khả năng chịu nhiệt cho từng thành phần riêng lẻ. Chính vì vậy, các giải pháp như tấm chắn nhiệt, khoảng không khí cách nhiệt và bố trí hợp lý thiết bị thường mang lại hiệu quả dài hạn rõ rệt hơn việc đơn thuần gia tăng khối lượng thép kết cấu.

Đối với các hệ thống cầu trục rót thép tải trọng lớn như 150 tấn, bài toán nhiệt luôn được xem xét song song với bài toán tải trọng nâng. Đây cũng là lý do các giải pháp bảo vệ nhiệt thường được tích hợp ngay từ giai đoạn thiết kế thay vì bổ sung sau khi thiết bị đi vào vận hành.

Độ tin cậy kết cấu từ góc nhìn dự án luyện kim

Trong quá trình đánh giá hồ sơ kỹ thuật cầu trục rót thép, các tổng thầu EPC thường không chỉ xem xét tải trọng nâng danh nghĩa hoặc kích thước kết cấu.

Một câu hỏi quan trọng hơn là hệ thống sẽ duy trì trạng thái thiết kế đó trong bao lâu dưới môi trường nhiệt độ cao của nhà máy thép.

Đó là lý do các nội dung như chiến lược kiểm soát giãn nở nhiệt, phân tích tải nhiệt, tuổi thọ mỏi của kết cấu, giải pháp bảo vệ dầm chính và khả năng duy trì độ ổn định hình học trong dài hạn thường được xem xét ngay từ giai đoạn thiết kế cơ sở.

Đối với các dự án luyện kim quy mô lớn, những yếu tố này có ảnh hưởng trực tiếp đến độ tin cậy vận hành, kế hoạch bảo trì dài hạn và tổng chi phí sở hữu trong suốt vòng đời dự án.

Đây cũng là khác biệt giữa một hệ thống chỉ đáp ứng yêu cầu nâng tải và một hệ thống có thể duy trì hiệu quả vận hành trong hàng chục năm dưới môi trường thép lỏng nhiệt độ cao.

Xem thêm: [Quản Lý Rủi Ro Cầu Trục EPC Và An Toàn Công Trường Thép]

Câu hỏi kỹ thuật EPC thường đặt ra khi thẩm định cầu trục luyện kim

Q1: Tiêu chuẩn nào áp dụng cho thiết kế kết cấu cầu trục rót thép?

Thiết kế kết cấu áp dụng EN 13001 (tải trọng và tổ hợp tải) kết hợp FEM 1.001 (phân cấp chế độ làm việc). Phân loại môi trường ăn mòn và hệ sơn theo EN ISO 12944 (nhóm C4/C5 cho nhà máy thép). Thiết bị điện trong buồng điều khiển (E-room) yêu cầu IP rating phù hợp với nhiệt độ môi trường thực tế.

Q2: Chế độ A8 theo FEM 1.001 là gì?

A8 là một trong những cấp làm việc cao nhất thường được nhắc đến trong các hệ thống phân cấp chế độ làm việc của cầu trục. Tuy nhiên, không nên mặc định mọi cầu trục rót thép đều là A8. Cấp làm việc cần được xác định dựa trên phổ tải, số chu kỳ nâng, thời gian làm việc, mức độ sử dụng thực tế và yêu cầu công nghệ của từng dây chuyền. cầu trục rót thép vận hành 24/7 trong môi trường luyện kim thường được thiết kế ở chế độ này. Vendor cần cung cấp tính toán chứng minh đạt cấp này – không phải chỉ ghi trong catalog.

Q3: Vì sao không thể chỉ tăng chiều dày thép để giải quyết bài toán nhiệt?

Tăng chiều dày thép có thể cải thiện một số chỉ tiêu kết cấu, nhưng không giải quyết tận gốc vấn đề bức xạ nhiệt. Nếu nguồn nhiệt vẫn truyền trực tiếp vào kết cấu, chu kỳ giãn nở nhiệt, ứng suất cục bộ và sai lệch hình học vẫn có thể tích lũy theo thời gian.

Vì vậy, trong cầu trục luyện kim, giải pháp hiệu quả hơn thường là kiểm soát đường truyền nhiệt: sử dụng tấm chắn nhiệt, khoảng không khí cách nhiệt, vật liệu cách nhiệt phù hợp và bố trí các thành phần nhạy cảm ra khỏi vùng bức xạ trực tiếp.

Dự án tham khảo: NGÀNH THÉP – NHÀ MÁY THÉP HÒA PHÁT CẦU TRỤC RÓT THÉP 75/20 TẤN

Thông số	Giá trị
Tải trọng móc chính	75 tấn
Tải trọng móc phụ	20 tấn
Khẩu độ	19.5 m
Chiều cao nâng	19 m
Chế độ làm việc	A8
Số lượng	2 bộ
URL tham khảo	https://vinalift.vn/san-pham/cau-truc-rot-thep-nha-may-thep-hoa-phat/

Đối với một cầu trục nhà máy thép, nhiệt độ cao không phải là một sự kiện bất thường mà là điều kiện vận hành diễn ra mỗi ngày. Thách thức lớn nhất không nằm ở việc kết cấu có chịu được một lần tiếp xúc với nhiệt hay không. Thách thức nằm ở việc hệ thống phải duy trì độ ổn định sau hàng nghìn chu kỳ nóng – nguội trong suốt nhiều năm vận hành.

Từ giãn nở nhiệt, biến dạng kết cấu, ảnh hưởng của nhiệt độ đến vật liệu thép cho đến các giải pháp bảo vệ dầm chính, mọi quyết định thiết kế đều tác động trực tiếp đến tuổi thọ và độ tin cậy của hệ thống.
