Kỹ Thuật Bảo Vệ Nhiệt Cho Cầu Trục Rót Thép 1.600°C

Nếu chỉ nhìn vào tải trọng nâng, nhiều người sẽ cho rằng thách thức lớn nhất của một cầu trục rót thép nằm ở việc nâng được 100 tấn, 150 tấn hay 200 tấn kim loại lỏng. Tuy nhiên trong thực tế triển khai, tải trọng thường không phải yếu tố khiến các kỹ sư luyện kim lo lắng nhất.

Thách thức thực sự nằm ở môi trường vận hành.

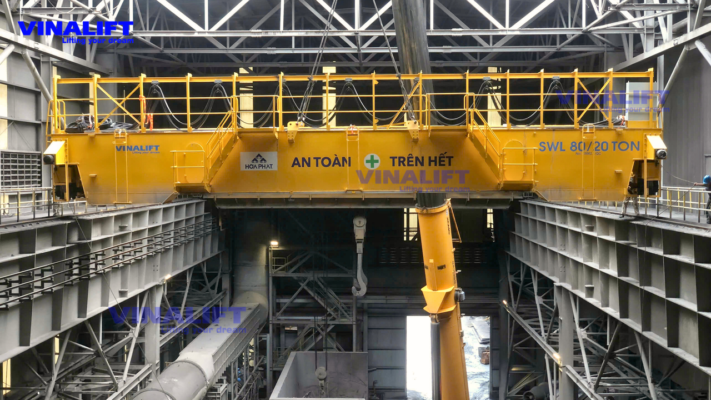

Để rõ hơn: 1.600°C là nhiệt độ thép lỏng trong ladle – không phải nhiệt độ không khí tại vị trí cầu trục. Thực tế, nhiệt độ môi trường không khí trong meltshop dao động 40–70°C (theo dữ liệu vận hành tại dự án 80/20 tấn Hòa Phát Dung Quất và 40/10 tấn Argentina của VINALIFT). Tuy nhiên, bức xạ nhiệt từ nguồn 1.600°C tác động trực tiếp lên kết cấu và thiết bị gần ladle (gầu múc) với cường độ đủ để gây suy giảm tuổi thọ liên tục nếu không có lớp shield chuyên dụng.

Đó là lý do các dự án cầu trục nhiệt độ cao, cầu trục nâng kim loại nóng hay cầu trục nhà máy thép luôn được thiết kế với một triết lý riêng: không chống lại nhiệt độ 1.600°C, mà quản lý và kiểm soát tác động của nó lên toàn bộ hệ thống.

Khi nhiệt độ trở thành kẻ thù lớn nhất của cầu trục

Trong môi trường luyện thép, nhiệt không chỉ xuất hiện tại thùng ladle.

Nhiệt xuất hiện dưới dạng bức xạ liên tục. Đây là điểm khác biệt rất lớn so với các ứng dụng nâng hạ thông thường.

Một thiết bị có thể không tiếp xúc trực tiếp với thép lỏng nhưng vẫn chịu ảnh hưởng nhiệt trong suốt nhiều năm vận hành.

Đó cũng là lý do các kỹ sư luyện kim thường đánh giá hiệu quả của chiến lược bảo vệ nhiệt không chỉ dựa trên nhiệt độ của kết cấu thép, mà còn dựa trên khả năng duy trì tuổi thọ và độ tin cậy của toàn bộ hệ thống thiết bị phụ trợ.

Trong các dự án cầu trục rót thép, những thành phần chịu tác động mạnh nhất thường không phải dầm chính.

Thay vào đó là: Cáp thép, Trolley frame, Hệ thống điện, Cảm biến, Camera, Cabin vận hành, E-room.

Đây cũng là lý do tuổi thọ của nhiều thành phần phụ thuộc nhiều vào khả năng bảo vệ chống nhiệt hơn là tải trọng nâng.

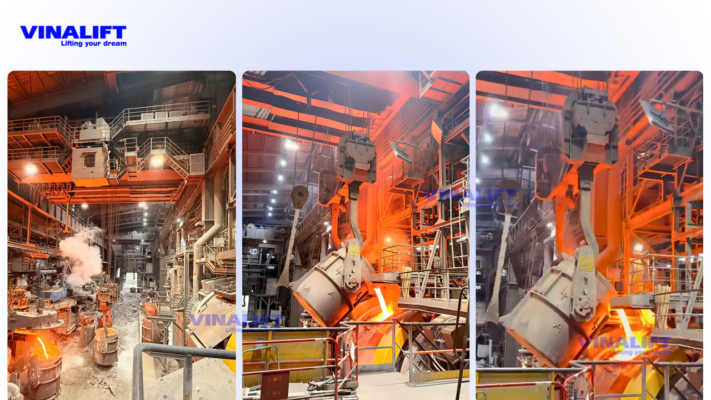

Bức xạ nhiệt nguy hiểm hơn nhiệt độ không khí

Trong các dự án cầu trục rót thép, cần phân biệt rõ hai khái niệm: nhiệt độ của thép lỏng và nhiệt độ môi trường xung quanh cầu trục.

Thép lỏng trong ladle có thể đạt khoảng 1.600°C, nhưng điều đó không có nghĩa toàn bộ không khí trong nhà xưởng đạt mức nhiệt này. Thách thức thực sự đến từ bức xạ nhiệt phát ra liên tục từ nguồn thép lỏng. Dù cầu trục không tiếp xúc trực tiếp với kim loại nóng chảy, các thành phần như trolley, cáp thép, cảm biến, camera, tủ điện và cabin vẫn có thể bị ảnh hưởng trong thời gian dài.

Với kết cấu thép, nhiệt độ cao có thể làm thay đổi điều kiện làm việc của vật liệu nếu không được kiểm soát. Với thiết bị điện và điều khiển, tác động thường rõ hơn: tuổi thọ linh kiện giảm, camera mất ổn định, cảm biến sai lệch, biến tần quá nhiệt hoặc hệ thống điều khiển phải làm việc trong điều kiện khắc nghiệt hơn thiết kế ban đầu.

Vì vậy, kỹ thuật bảo vệ nhiệt trong cầu trục rót thép không chỉ là đặt thêm một tấm chắn. Đó là cách kiểm soát đường truyền nhiệt từ nguồn thép lỏng đến từng thành phần quan trọng của hệ thống.

Tăng tải trọng không phải bài toán khó nhất?

Một quan sát thú vị trong ngành luyện kim là việc thiết kế một cơ cấu nâng tải trọng lớn thường dễ dự đoán hơn việc bảo vệ thiết bị khỏi nhiệt trong dài hạn.

Tải trọng có thể được tính toán.

Ứng suất có thể được mô phỏng.

Nhưng bức xạ nhiệt thay đổi theo:

• Vị trí ladle.
• Chu kỳ sản xuất.
• Khoảng cách tới nguồn nhiệt.
• Điều kiện vận hành thực tế.

Đó là lý do các dự án cầu trục chịu nhiệt hiện đại thường được thiết kế theo triết lý nhiều lớp bảo vệ thay vì phụ thuộc vào một giải pháp đơn lẻ.

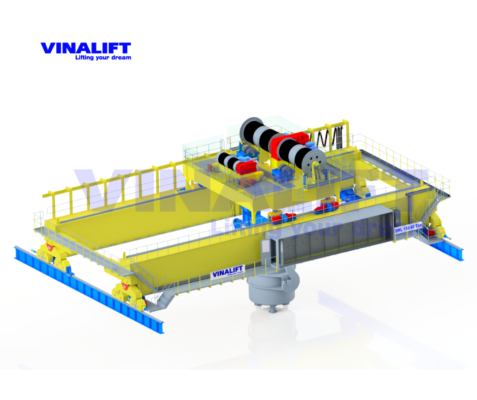

Radiant Heat Shield: Lớp giáp đầu tiên của Ladle Crane

Trong cấu hình cầu trục rót thép 150/40 tấn của VINALIFT, có thể dễ dàng nhận thấy các tấm che lớn được bố trí bên dưới trolley và các khu vực nhạy cảm.

Đây không phải chi tiết thẩm mỹ.

Đó là hệ thống tấm chắn nhiệt (Radiant Heat Shield).

Mục tiêu của lớp bảo vệ này là giảm lượng nhiệt bức xạ truyền trực tiếp lên:

• Kết cấu thép.
• Cơ cấu nâng.
• Hệ thống điện.
• Khu vực vận hành.

Một hệ thống shield hiệu quả thường bao gồm:

• Tấm phản xạ nhiệt.
• Lớp không khí tĩnh (still air layer).
• Lớp vật liệu ceramic fiber hoặc mineral wool.

Vật liệu cách nhiệt phù hợp cho từng vùng bảo vệ:

• Mineral wool / rock wool: Phù hợp cho các vùng cách nhiệt xa nguồn bức xạ trực tiếp, nơi yêu cầu nhiệt độ làm việc nằm trong giới hạn được nhà sản xuất và tiêu chuẩn vật liệu cho phép. Theo ASTM C553, mineral fiber blanket được dùng cho bề mặt vận hành đến khoảng 649 °C, tùy điều kiện ứng dụng và thỏa thuận kỹ thuật cụ thể.
• Ceramic fiber / high-temperature fiber blanket: Thường được xem xét cho các vùng chịu bức xạ nhiệt cao hơn, đặc biệt là khu vực gần ladle hoặc phía dưới trolley. Việc lựa chọn cấp vật liệu cần dựa trên nhiệt độ thiết kế, thời gian phơi nhiễm, cấu trúc shield và yêu cầu an toàn của từng dự án.

(Nguồn: ASTM C892:2020 – Standard Specification for High-Temperature Fiber Blanket Thermal Insulation; ASTM C553:2013)

Thay vì hấp thụ nhiệt, hệ thống được thiết kế để phản xạ và làm suy giảm dòng nhiệt trước khi chúng tiếp cận các thành phần quan trọng.

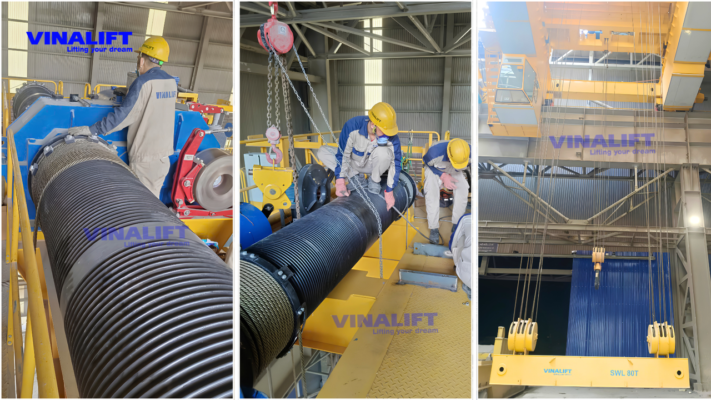

Vì sao cáp IWRC thường được ưu tiên trong cầu trục luyện kim?

Một trong những vị trí dễ bị ảnh hưởng bởi nhiệt nhất là cáp thép nâng. Trong các ứng dụng công nghiệp thông thường, cáp lõi sợi có thể đáp ứng yêu cầu vận hành nhất định. Tuy nhiên, trong môi trường luyện kim, nhiệt bức xạ, chu kỳ làm việc nặng và tần suất uốn qua puly cao khiến yêu cầu đối với cáp nâng trở nên khắt khe hơn.

Đó là lý do nhiều dự án cầu trục rót thép ưu tiên sử dụng cáp IWRC (Independent Wire Rope Core). Lõi thép độc lập giúp cáp duy trì hình dạng tiết diện, khả năng chịu tải và độ ổn định tốt hơn trong điều kiện làm việc nặng so với các cấu hình lõi sợi thông thường.

Đây là một chi tiết ít xuất hiện trong brochure bán hàng, nhưng lại có ảnh hưởng trực tiếp đến độ tin cậy dài hạn của hệ thống nâng.

E-room cách nhiệt: bảo vệ bộ não của cầu trục

Nếu tấm chắn nhiệt bảo vệ các cơ cấu làm việc trực tiếp gần nguồn nhiệt, thì E-room là lớp bảo vệ cho hệ thống điều khiển của cầu trục.

Trong các dự án luyện thép hiện đại, E-room thường được thiết kế như một không gian kỹ thuật kín, tách biệt khỏi môi trường bụi, nhiệt và rung động bên ngoài. Bên trong E-room là PLC, biến tần, thiết bị truyền thông, hệ thống điều khiển và các thành phần điện tử quan trọng.

Với các thiết bị điện hạ áp, điều kiện nhiệt độ xung quanh tủ điện cần được kiểm soát theo yêu cầu của thiết bị, tiêu chuẩn áp dụng và hướng dẫn của nhà sản xuất. Vì vậy, các dự án cầu trục luyện kim thường phải tính đến HVAC công nghiệp, phương án dự phòng làm mát, lọc bụi và thiết kế áp suất dương để hạn chế bụi graphite dẫn điện xâm nhập vào khu vực điều khiển.

Giá trị của E-room không chỉ nằm ở việc làm mát. Quan trọng hơn, nó tạo ra một môi trường vận hành ổn định cho hệ thống điều khiển trong suốt vòng đời thiết bị.

Camera chịu nhiệt và bài học từ vận hành thực tế

Khi xu hướng điều khiển từ xa ngày càng phổ biến, camera trở thành một thành phần quan trọng của hệ thống.

Tuy nhiên môi trường luyện kim không cho phép sử dụng các giải pháp CCTV thông thường.

Nhiệt bức xạ có thể làm biến dạng vỏ nhựa. Bụi kim loại có thể làm giảm khả năng quan sát chỉ sau một thời gian ngắn.

Đó là lý do camera trong các dự án ladle crane thường được trang bị:

• Housing inox 316L.
• Air Purge System.
• Kính chịu nhiệt.
• Giảm chấn (Vibration isolation).
• Dải tương phản rộng (WDR).

Trong thực tế, độ phân giải không phải tiêu chí quan trọng nhất.

Khả năng duy trì hình ảnh ổn định trong môi trường bụi, nhiệt và rung động mới là yếu tố quyết định hiệu quả vận hành.

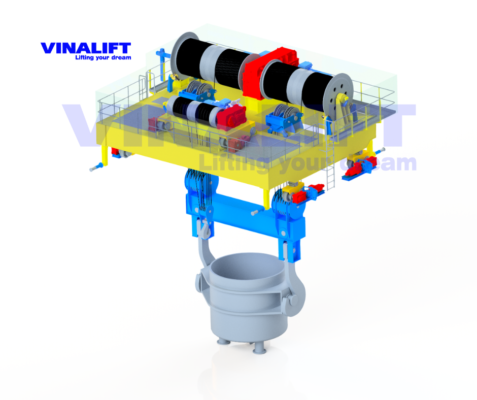

Góc nhìn từ Ladle Crane 150/40 Tấn

Trên cấu hình cầu trục rót thép 150/40 tấn, có thể nhận thấy khu vực trolley, cơ cấu nâng chính và các thiết bị nhạy cảm được bố trí phía sau lớp heat shield diện tích lớn. Cách bố trí này giúp giảm trực tiếp lượng nhiệt bức xạ tới các thành phần có giá trị cao và khó thay thế, thay vì để chúng tiếp xúc trực tiếp với nguồn nhiệt rồi xử lý hậu quả bằng bảo trì.

Đây là cách tiếp cận phổ biến trong ngành luyện kim.

Thay vì cố gắng chế tạo mọi thành phần trở nên chịu nhiệt, thiết kế tập trung vào việc giảm lượng nhiệt tiếp cận thiết bị ngay từ đầu.

Triết lý này giúp:

• Kéo dài tuổi thọ thiết bị.
• Giảm chi phí bảo trì.
• Tăng độ sẵn sàng vận hành.
• Hạn chế downtime ngoài kế hoạch.

Đây cũng là một trong những lý do khiến thiết kế cầu trục rót thép khác biệt đáng kể so với các hệ thống cầu trục công nghiệp thông thường.

Xem đầy đủ câu chuyện dự án: [VINALIFT và hành trình khẳng đinh vị thế trên thị trường toàn cầu]

Tác động của bảo vệ nhiệt tới vòng đời dự án

Trong các dự án EPC, bài toán bảo vệ nhiệt thường không được đánh giá dưới góc độ nhiệt độ đơn thuần.

Điều được quan tâm nhiều hơn là:

• tuổi thọ thiết bị
• độ sẵn sàng vận hành
• thời gian giữa các đợt bảo trì
• chi phí thay thế linh kiện
• khả năng duy trì sản xuất liên tục

Một hệ thống có thể đạt cùng tải trọng nâng danh nghĩa nhưng chi phí vận hành trong 15–20 năm có thể khác biệt đáng kể nếu chiến lược bảo vệ nhiệt khác nhau.

Đây là thứ EPC thực sự quan tâm.

Xem thêm: [Nhà cung cấp cầu trục rót thép được chứng nhận cho dự án EPC toàn cầu] – Thử thách vận hành trong nhà máy thép.

Kết luận

Từ tấm chắn nhiệt, cáp IWRC, E-room cách nhiệt cho đến camera công nghiệp chuyên dụng, mỗi thành phần đều là một phần của chiến lược quản lý nhiệt tổng thể cho cầu trục rót thép.

Trong môi trường luyện kim, bảo vệ nhiệt không nên được xem là một tùy chọn bổ sung sau cùng. Đây là một phần của thiết kế nền tảng, ảnh hưởng trực tiếp đến tuổi thọ thiết bị, độ sẵn sàng vận hành, chi phí bảo trì và khả năng duy trì sản xuất liên tục.

Thực tế vận hành cho thấy, nhiều sự cố ngoài kế hoạch không bắt đầu từ dầm chính hay tải trọng nâng danh nghĩa, mà từ các thành phần phụ trợ bị suy giảm tuổi thọ do nhiệt, bụi và rung động kéo dài. Vì vậy, một chiến lược bảo vệ nhiệt hiệu quả cần được xác định ngay từ giai đoạn thiết kế, trước khi thiết bị bước vào vận hành thực tế.

Nhiệt Độ 1.600°C Không Phải Là Vấn Đề Nếu Được Quản Lý Ngay Từ Giai Đoạn Thiết Kế

Tuổi thọ cáp thép, hệ thống điện, camera công nghiệp hay E-room không được quyết định khi thiết bị bắt đầu vận hành. Chúng được quyết định ngay từ giai đoạn thiết kế.
