Nhà Cung Cấp Cầu Trục Rót Thép Cho Dự Án EPC Toàn Cầu

Việc lựa chọn thiết bị nâng hạ trong môi trường luyện kim luôn là một bài toán cân não đầy rủi ro pháp lý và an toàn. Một sai sót nhỏ trong thiết kế dầm cầu trục tải trọng lớn hoặc sự cố dừng máy của cầu trục rót thép có thể làm trễ tiến độ bàn giao dự án, gây thiệt hại hàng triệu USD. Do đó, việc tìm kiếm một nhà cung cấp cầu trục rót thép được chứng nhận cho dự án EPC toàn cầu là ưu tiên hàng đầu. Bài viết này, VINALIFT phân tích các tiêu chuẩn kỹ thuật cốt lõi như FEM 1.001, các cơ cấu dự phòng an toàn sinh tử, giúp các nhà thầu đưa ra quyết định chính xác nhất.

Thử thách vận hành trong nhà máy thép

Môi trường nhà xưởng luyện kim (Meltshop) là một trong những môi trường công nghiệp khắc nghiệt nhất. Bất kỳ dòng cầu trục công nghiệp thông thường nào nếu đưa vào hoạt động tại đây mà không được tùy biến sâu sắc sẽ nhanh chóng bị phá hủy kết cấu và hệ thống điện chỉ trong vài tuần. Đối với các nhà thầu EPC, việc hiểu rõ các tác nhân nguy hại này là bước đầu tiên để thẩm định năng lực của vendor.

Nhiệt độ cực đoan và bức xạ nhiệt hồng ngoại

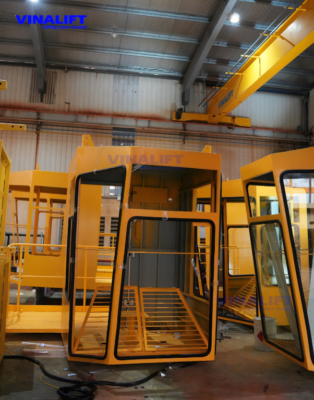

Khí hậu sát mái nhà xưởng nơi cầu trục hoạt động thường dao động từ 40°C đến 70°C do nhiệt lượng từ các lò hồ quang điện (EAF) bốc lên. Tuy nhiên, bức xạ nhiệt từ thùng thép lỏng ở nhiệt độ 1.500°C – 1.600°C mới là tác nhân phá hủy nguy hiểm nhất. Luồng nhiệt này chiếu thẳng lên bụng dầm cầu trục, cụm móc cẩu và cáp thép. Để giải quyết, hệ thống bắt buộc phải sử dụng cáp thép lõi thép chịu nhiệt (IWRC). Bên dưới dầm chính, cụm móc và cabin điều khiển phải được hàn các tấm chắn bức xạ nhiệt nhiều lớp cách nhiệt. Đồng thời, phòng điện (E-room) phải được thiết kế như một container kín khít, bọc bông khoáng cách nhiệt và trang bị điều hòa công nghiệp chạy dự phòng 1+1.

Bụi mài mòi, bụi than chì và khí ăn mòn

Quá trình nạp liệu, nấu chảy và rót thép tạo ra lượng bụi xỉ kim loại siêu cứng và bụi than chì khổng lồ. Bụi xỉ rơi vào bánh xe, thanh ray gây mài mòn cơ học cực nhanh. Bụi than chì từ điện cực lò là vật liệu dẫn điện rất tốt, nếu bám vào bo mạch biến tần trong các tủ điện hở sẽ gây đoản mạch và cháy nổ tủ điện. Nhà máy sản xuất cầu trục phải thiết kế toàn bộ tủ điện, động cơ đạt chuẩn tối thiểu IP54 đến IP66. Phòng điện cần duy trì áp suất dương, bánh xe di chuyển phải được trang bị các gạt bụi bằng thép dày để dọn sạch xỉ thép trên đường ray trước khi bánh xe lăn qua.

Tiêu chuẩn thiết kế theo FEM 1.001

Tiêu chuẩn FEM 1.001 (Liên đoàn thiết bị nâng hạ Châu Âu) lượng hóa sự hao mòn của thiết bị dựa trên hai tham số: Tần suất sử dụng (Class of Utilization – từ U0 đến U9) và Phổ tải trọng (Load Spectrum – từ Q1 đến Q4). Cầu trục luyện kim luôn thuộc nhóm phổ tải Q4 (Very Heavy). Với tần suất hoạt động 24/7 của nhà máy thép, số chu kỳ làm việc trong vòng đời thiết kế 15 năm dễ dàng vượt qua mốc 2 triệu chu kỳ, tương đương cấp sử dụng U8 hoặc U9, kết cấu dầm chính phải đạt cấp chế độ siêu nặng A8, và cơ cấu máy đạt nhóm M8 theo tiêu chuẩn FEM 1.001.

Các cơ cấu an toàn sinh tử của cầu trục rót thép hai dầm và bốn dầm

Triết lý dự phòng động học chống rủi ro điểm đơn

Tuân thủ nghiêm ngặt tiêu chuẩn an toàn châu Âu EN 13135 dành cho thiết bị nâng kim loại nóng, hệ thống phải được thiết kế theo triết lý dự phòng động học (Redundant Kinematics). Toàn bộ cụm nâng hạ từ động cơ, hộp số, tang cuốn cho đến cáp thép đều được nhân đôi. Hệ thống sử dụng thiết kế cáp kép (Dual-Rope Reeving System) độc lập. Trong trường hợp một sợi cáp bị đứt, sợi cáp còn lại vẫn đủ khả năng giữ thùng thép lỏng với hệ số an toàn lớn hơn 4:1.

Thanh cân bằng (Equalizer Bar) nối giữa hai đầu cáp được tích hợp cảm biến phát hiện mất cân bằng (Imbalance Detector). Khi phát hiện độ lệch căng cáp do một sợi bị đứt hoặc kẹt, hệ thống điều khiển PLC sẽ phát lệnh dừng khẩn cấp (E-STOP) chỉ trong vòng dưới 10 mili-giây.

Hệ thống phanh và cụm móc lá

Để triệt tiêu hoàn toàn rủi ro gãy trục hộp số gây rơi tải tự do, cầu trục luyện kim bắt buộc phải sử dụng hệ thống phanh hai tầng (Two-Tier Braking System):

• Tầng 1 (Phanh làm việc): Gồm tối thiểu hai bộ phanh đĩa hoặc phanh tang trống độc lập lắp trên trục tốc độ cao của động cơ nâng.
• Tầng 2 (Phanh khẩn cấp): Hệ thống phanh đĩa kẹp thủy lực (Hydraulic Caliper Brakes) tác động trực tiếp lên vành của tang cuốn cáp (Rope Drum Flange). Phanh này hoạt động độc lập, tự động đóng bằng lực lò xo khi mất nguồn điện thủy lực (Fail-Safe Principle), đảm bảo khóa cứng tang cuốn ngay cả khi toàn bộ chuỗi truyền động cơ khí phía trước bị gỡ bỏ hoặc gãy vỡ.

Thiết bị sử dụng móc lá (Laminated Hook) được ghép từ nhiều tấm thép mỏng cắt biên dạng, ép khít và tán đinh ri-vê chắc chắn. Nếu một lá thép bị nứt mỏi, vết nứt sẽ dừng lại ở khe tiếp giáp, các lá còn lại vẫn đảm bảo đủ khả năng giữ tải an toàn cho đến kỳ bảo trì tiếp theo.

Công nghệ tự động hóa Smart Crane

Trong các dự án công nghiệp hiện đại, nhà thầu EPC không chỉ đánh giá cầu trục dựa trên tải trọng và khẩu độ làm việc. Khả năng tích hợp điều khiển tự động, giảm thời gian chu kỳ và nâng cao độ an toàn vận hành đã trở thành những tiêu chí quan trọng trong quá trình lựa chọn thiết bị.

Hệ thống chống lắc vòng hở

Khi di chuyển thùng thép lỏng nặng hàng trăm tấn, lực quán tính sẽ tạo ra hiện tượng lắc lư như một con lắc đơn khổng lồ, gây nguy cơ tràn thép lỏng ra ngoài. Hệ thống chống lắc vòng hở (Sensorless Anti-Sway) được tích hợp sẵn trong PLC và biến tần. Thuật toán điều khiển sử dụng chiều dài cáp thực tế từ encoder động cơ nâng để tự động hiệu chỉnh quá trình tăng tốc và giảm tốc. Nhờ đó, tải được ổn định nhanh chóng và giảm lắc hiệu quả mà không cần cảm biến quang học. Giải pháp đặc biệt phù hợp với môi trường luyện kim nhiều bụi, nhiệt độ cao và yêu cầu độ tin cậy vận hành lớn.

Hệ thống định vị tuyệt đối và quản lý vùng cấm bay qua PLC

Hiện tượng trượt bánh xe trên ray do bụi dầu là nguyên nhân khiến hệ thống định vị tương đối thông thường bị sai số tích lũy. Cầu trục luyện kim hiện đại sử dụng hệ thống định vị tuyệt đối (Absolute Positioning System) bằng đầu đọc mã vạch thép không gỉ (Data Matrix) dọc đường chạy, cho phép độ chính xác ở mức ±1mm đến ±5mm. Dữ liệu tọa độ thời gian thực này cho phép PLC thiết lập các vùng cấm bay ảo (No-Fly Zones / Zone Interlocking) trong nhà xưởng. Cầu trục nạp liệu và cầu trục rót thép sẽ tự động bị khóa chuyển động hoặc giảm tốc độ khi đi vào các khu vực nhạy cảm như phòng điều khiển trung tâm, trạm biến áp, hoặc lối đi bộ của công nhân.

Bảo trì dự đoán

Nhờ có hệ thống quản lý cầu trục (CMS – Crane Management System), mọi thông tin về tải trọng từ loadcell và số chu kỳ vận hành từ encoder được tích hợp liên tục vào thuật toán tính toán SWP (Safe Working Period) theo tiêu chuẩn ISO 12482. Hệ thống sẽ hiển thị trực quan phần trăm tuổi thọ còn lại của cáp thép và hộp số lên màn hình HMI, giúp nhà máy chủ động đặt hàng phụ tùng thay thế trước khi xảy ra hỏng hóc, loại bỏ hoàn toàn các sự cố dừng máy ngoài ý muốn.

Dự án tiêu biểu VINALIFT đã triển khai

• Ngành thép – Cầu trục dầm đôi 80/20 tấn – Khu liên hợp sản xuất gang thép Hòa Phát Dung Quất
• Ngành thép – Cầu trục dầm đôi 40/10 tấn – Nhà máy thép Danieli Argentina

Tiêu chí chọn nhà cung cấp cầu trục rót thép cho dự án EPC toàn cầu

Để đảm bảo an toàn tuyệt đối và tiến độ thi công của dự án EPC, việc lựa chọn đúng nhà cung cấp cầu trục rót thép được chứng nhận cho dự án EPC toàn cầu cần dựa trên các tiêu chí cụ thể sau:

1. Chứng nhận chất lượng nhà máy: Đơn vị chế tạo phải là nhà máy sản xuất cầu trục đạt chứng nhận ISO 9001:2015, có quy trình quản lý chất lượng hàn nghiêm ngặt và đội ngũ thợ hàn đạt chứng chỉ quốc tế (AWS/EN).
2. Năng lực thiết kế theo yêu cầu: Đơn vị đó phải có kinh nghiệm sâu sắc về thiết kế dầm cầu trục tải trọng lớn và các thiết bị chuyên dụng như cầu trục rót thép hai dầm, cầu trục nâng hạ phôi thép và cuộn thép, hoặc cầu trục treo tải trọng lớn phục vụ khu vực bảo dưỡng lò.
3. Khả năng tích hợp thiết bị lõi chất lượng quốc tế: Nhà cung cấp cần sử dụng các thiết bị truyền động chính từ những thương hiệu uy tín toàn cầu (Động cơ Siemens/ABB, hộp số Flender/SEW, hệ thống phanh Sibre/Pintsch Bubenzer, biến tần Siemens SINAMICS S120 chuyên dụng cho hãm tái sinh AFE).
4. Kinh nghiệm cung cấp cho các dự án lớn: Ưu tiên các đơn vị có hồ sơ năng lực thực tế đã từng cung cấp thiết bị nâng hạ cho các dự án luyện kim lớn, có khả năng hỗ trợ kỹ thuật tại chỗ 24/7 và am hiểu thủ tục nghiệm thu, kiểm định khắt khe của các tổ chức kiểm định quốc tế.

Minh chứng năng lực

Các dự án đã triển khai cho ngành thép trong và ngoài nước là minh chứng cho năng lực toàn diện của VINALIFT trong việc đáp ứng các yêu cầu khắt khe của nhà thầu EPC. Từ khả năng thiết kế theo đặc thù công nghệ và điều kiện vận hành của từng nhà máy, quy trình sản xuất được kiểm soát theo hệ thống quản lý chất lượng tại nhà máy, đến việc tích hợp các thiết bị lõi từ các thương hiệu quốc tế uy tín, VINALIFT đã tham gia cung cấp giải pháp nâng hạ cho nhiều dự án công nghiệp quy mô lớn với yêu cầu cao về độ tin cậy, an toàn và hiệu suất vận hành:

• Ngành thép – Cầu trục dầm đôi 80/20 tấn – Khu liên hợp sản xuất gang thép Hòa Phát Dung Quất
• Ngành thép – Cầu trục dầm đôi 40/10 tấn – Nhà máy thép Danieli Argentina

Kết luận

Sự ổn định và an toàn của hệ thống cầu trục luyện kim chính là xương sống quyết định năng suất và tính mạng con người trong nhà máy thép. Việc lựa chọn một nhà cung cấp cầu trục rót thép được chứng nhận cho dự án EPC toàn cầu, sở hữu năng lực thiết kế vượt trội và hệ thống quản lý chất lượng đạt chuẩn quốc tế, là cam kết chắc chắn nhất cho sự thành công của dự án công nghiệp nặng tiếp theo của bạn.
