Chứng Nhận Xuất Xứ Và Chất Lượng Cho Cầu Trục Hạng Nặng
Th6
Một EPC Director đã từng bị treo thanh toán vì hồ sơ C/O của một cụm phanh thủy lực không hợp lệ sẽ không bao giờ để điều đó xảy ra lần thứ hai.
Đó không phải là tình huống hiếm gặp. Tại các dự án thép quy mô lớn, đơn vị tư vấn độc lập của chủ đầu tư có quyền dừng toàn bộ quy trình FAT/SAT nếu bất kỳ linh kiện chịu lực nào thiếu chứng nhận xuất xứ hợp lệ, dù thiết bị đã được vận chuyển đến công trường, dù nhân công lắp đặt đã huy động đầy đủ, dù deadline bàn giao chỉ còn vài tuần. Chi phí phát sinh từ một lần dừng nghiệm thu như vậy lưu kho, nhân công chờ, phạt tiến độ có thể xóa sạch toàn bộ biên lợi nhuận của gói thầu thiết bị.
Bài viết này của VINALIFT phân tích cụ thể những linh kiện lõi nào của cầu trục hạng nặng bắt buộc phải có C/O và C/Q đầy đủ, tại sao thiếu một trong số đó là đủ để trì hoãn toàn bộ dự án EPC và cách VINALIFT kiểm soát rủi ro này từ bước đấu thầu.
Rủi ro nghiệm thu và vận hành cầu trục
Áp lực từ Zero-Failure Tolerance
Trong các nhà máy luyện kim, cầu trục luyện kim đóng vai trò là xương sống của toàn bộ quy trình dịch chuyển dòng vật chất nóng chảy. Thiết bị này phải hoạt động liên tục 24/7 dưới tác động trực tiếp của bức xạ nhiệt từ thùng thép lỏng dao động từ 1500°C đến 1600°C, bụi xỉ mài mòn cao, khí ăn mòn sương axit (SO2, NOx) và bụi than chì (Graphite) dẫn điện cực tốt. Bất kỳ một sự cố dừng máy ngoài kiểm soát nào của cẩu rót thép đều dẫn đến tổn thất hàng ngàn đô-la mỗi giờ và nguy hiểm hơn là thảm họa tràn thép lỏng gây cháy nổ nhà xưởng.
Do áp lực cực đoan này, các dòng cầu trục công nghiệp thông thường không thể đáp ứng được tiêu chuẩn an toàn siêu nặng (Class Q4 / S8–S9 theo EN 13001, tương đương A8/M8 theo FEM 1.001). Sự tích tụ ứng suất gây mỏi kim loại hay đoản mạch tủ điện do bụi dẫn điện sẽ phá hủy cơ cấu vận hành chỉ trong vài tuần nếu thiết bị không được trang bị hệ thống phòng vệ chiều sâu kỹ thuật từ bước thiết kế và chế tạo.
Tiêu chuẩn không thể thay thế cho cầu trục nhà máy thép?
Tại sao thiếu C/O và C/Q linh kiện lõi trì hoãn tiến độ EPC?
Một trong những nguyên nhân phổ biến nhất khiến các nhà thầu EPC bị treo thanh toán hoặc trễ hạn bàn giao dự án là sự thiếu hụt hoặc mập mờ trong hồ sơ Chứng nhận xuất xứ và chất lượng cho cầu trục hạng nặng (C/O – Certificate of Origin và C/Q – Certificate of Quality). Chủ đầu tư tại các dự án thép quy mô lớn luôn thuê các đơn vị tư vấn độc lập giám sát vô cùng khắt khe từng bước nghiệm thu kỹ thuật kỹ lưỡng (FAT/SAT).
Nếu một cụm chi tiết chịu lực hay truyền động thiết yếu không có nguồn gốc xuất xứ rõ ràng từ các nhà cung cấp đạt chuẩn hoặc thiếu chứng nhận kiểm định chất lượng độc lập, toàn bộ cụm thiết bị sẽ bị dừng nghiệm thu tại công trường. Rủi ro này không chỉ làm chậm tiến độ chung của toàn dự án EPC mà còn làm gia tăng chi phí lưu kho bãi, nhân công và chi phí bảo trì phát sinh ngoài kế hoạch.
Các linh kiện bắt buộc có Chứng nhận
Động cơ và hộp giảm tốc

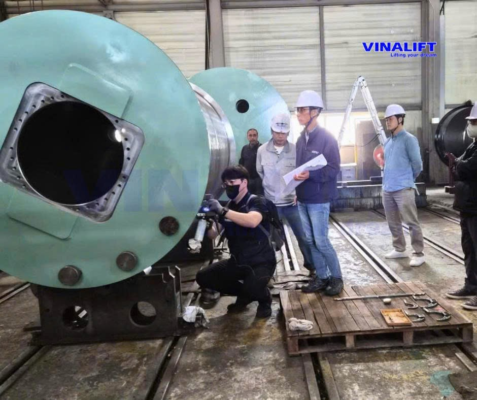

Để một hệ thống cầu trục nhà máy thép dùng để nâng thùng thép, phôi thép và cuộn thép hoạt động tin cậy, toàn bộ cơ cấu truyền động chính phải được trang bị các linh kiện lõi nhập khẩu chính hãng từ các quốc gia G7. Động cơ xoay chiều siêu nặng bắt buộc phải đạt lớp cách điện Class H (chịu nhiệt tốt và làm mát cưỡng bức độc lập), tích hợp sẵn cảm biến tốc độ Encoder chất lượng cao của các hãng như Siemens (Đức) hay ABB (Thụy Sĩ).
Hộp giảm tốc công nghiệp phải sử dụng loại vỏ gang đúc nguyên khối có hệ số an toàn cơ học (Service Factor) lớn hơn 1.5, chịu tải va đập cực lớn từ các nhà cung cấp danh tiếng như Flender hay SEW-Eurodrive. Toàn bộ các bộ phận này phải đi kèm chứng chỉ C/O từ hải quan và C/Q kiểm tra thử nghiệm chạy thử không tải từ nhà máy sản xuất gốc để chứng minh không có khuyết tật vật lý tiềm ẩn.
Hệ thống phanh và cơ cấu nâng hạ
An toàn của cầu trục luyện kim nằm ở triết lý thiết kế dự phòng động học (Redundant Kinematics) hay cơ chế chống rủi ro điểm đơn (Single-Failure Proof). Khác biệt hoàn toàn với hệ thống cầu trục treo thông thường, cơ cấu nâng hạ dòng hạng nặng yêu cầu hệ thống phanh 2 tầng:
- Phanh làm việc (Service Brakes): Luôn là 2 bộ phanh độc lập gắn trên trục tốc độ cao trước hộp giảm tốc, mỗi phanh phải có mô-men hãm (Braking Torque) tối thiểu bằng 150% mô-men xoắn định mức của động cơ, đảm bảo khi một bộ phanh hỏng, bộ còn lại vẫn đủ năng lực giữ toàn bộ tải trọng.
- Phanh khẩn cấp (Emergency Brakes): Sử dụng các cụm phanh đĩa kẹp thủy lực (như hãng Sibre hoặc Pintsch Bubenzer) tác động trực tiếp lên vành của tang cuốn cáp (Rope Drum Flange).
Hệ thống phanh này hoạt động theo nguyên lý an toàn vĩnh cửu (Fail-Safe), tự động khóa cứng tang cuốn bằng lực nén lò xo cơ học khi xảy ra tình trạng sụt nguồn điện toàn diện hoặc quá tốc độ định mức (>115%). Mọi chi tiết cấu thành phanh thủy lực bắt buộc phải có hồ sơ kiểm định thử tải tĩnh và động chặt chẽ để được tích hợp vào hồ sơ nghiệm thu kỹ thuật cuối cùng.

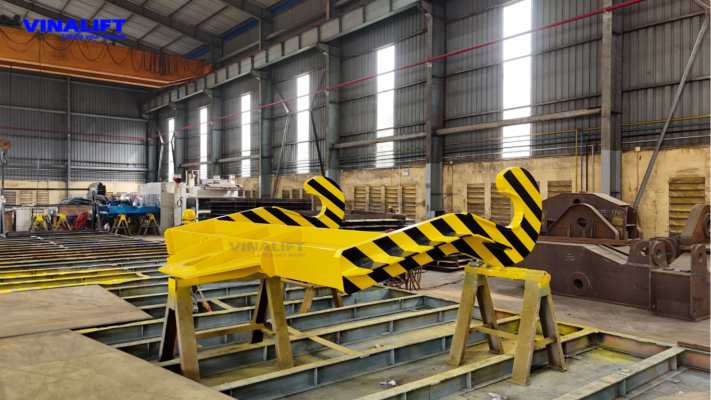

Cụm móc lá và cáp thép
Trong các thiết kế cầu trục rót thép hai dầm hoặc bốn dầm, cụm móc cẩu chính được thiết kế dưới dạng dầm đòn gánh treo hai móc lá (Lamellar Hooks) chế tạo từ nhiều lá thép kết cấu mỏng ghép lại bằng đinh tán thay vì thép đúc nguyên khối để triệt tiêu hiện tượng vết nứt mỏi lan truyền đột ngột dưới tác dụng của sốc nhiệt bức xạ.
Cáp thép sử dụng cho cơ cấu nâng hạ phải là loại cáp lõi thép độc lập (IWRC) chịu nhiệt chuyên dụng (như hãng Casar hoặc Teufelberger), bôi trơn bằng mỡ chịu nhiệt cao cấp chống chảy giọt. Toàn bộ cụm móc lá và cáp thép này bắt buộc phải sở hữu Chứng nhận xuất xứ và chất lượng cho cầu trục hạng nặng kèm báo cáo thử nghiệm lực kéo đứt phá hủy (Break Load Test) thực tế từ phòng thí nghiệm chuẩn quốc tế.

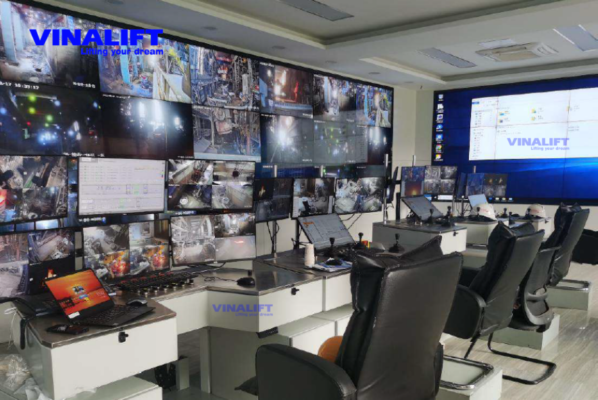

Biến tần và hệ thống giám sát CMS
Hệ thống tủ điện điều khiển của cầu trục luyện kim bắt buộc phải đặt trong phòng điện (E-Room) kín hoàn toàn đạt tiêu chuẩn bảo vệ tối thiểu IP54 đến IP66, duy trì áp suất dương (Positive Pressure) để ngăn bụi than chì dẫn điện xâm nhập gây đoản mạch bo mạch điều khiển.
Giải pháp công nghệ cốt lõi bao gồm bộ biến tần điều khiển vòng kín (Closed-Loop Vector Control) tích hợp tính năng chứng minh lực kéo (Torque Proving) loại bỏ hiện tượng tụt tải khi mở phanh (Zero Rollback). Ngoài ra, bộ hãm tái sinh năng lượng (Active Front End – AFE) giúp trả ngược năng lượng phát sinh khi hạ tải về lưới điện nhà máy, triệt tiêu việc sử dụng điện trở xả phát nhiệt lớn trên dầm trục.
Hệ thống quản lý giám sát nâng hạ (CMS) liên tục chạy thuật toán tích phân tính toán tuổi thọ mỏi thực tế của cáp thép và kết cấu dầm theo tiêu chuẩn quốc tế ISO 12482 (Predictive Maintenance), giúp kỹ sư bảo trì chủ động nhận cảnh báo sớm khi cáp thép hoặc kết cấu dầm tiến gần đến giới hạn SWP (Safe Working Period), thường ở mức còn lại 10-15% tuổi thọ thiết kế, để lên phương án thay thế theo lịch dừng máy có kế hoạch, loại bỏ hoàn toàn rủi ro đứt cáp bất ngờ.
Tiêu chuẩn áp dụng trong kiểm định và chế tạo

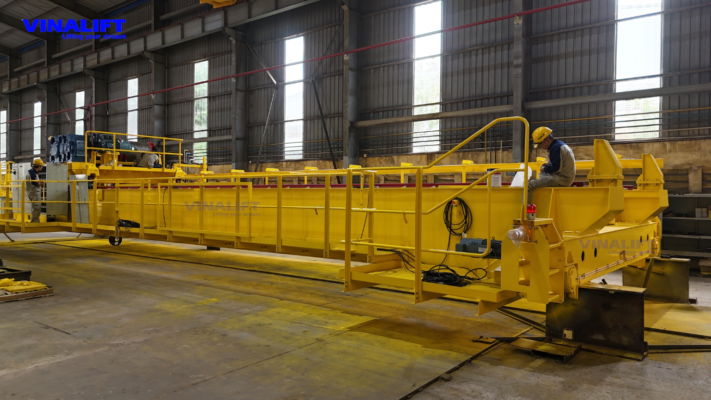

Thiết kế dầm cầu trục tải trọng lớn
Việc thiết kế dầm cầu trục tải trọng lớn hoạt động trong điều kiện mỏi khắc nghiệt không thể tính toán bằng các công thức tĩnh thông thường mà bắt buộc phải tuân thủ nghiêm ngặt tiêu chuẩn thiết kế mỏi FEM 1.001 hoặc tiêu chuẩn châu Âu EN 13001. Kết cấu của dầm cầu trục chính phải là dạng dầm hộp hàn tổ hợp từ thép tấm cường độ cao, được gia cường vách ngăn bên trong lòng dầm để chống hiện tượng mất ổn định cục bộ và vặn xoắn dầm khi lật thùng thép lỏng.
Bên dưới bụng dầm chính luôn treo các tấm chắn bức xạ nhiệt nhiều lớp (Heat Shields) nhồi bông gốm cách nhiệt dày từ 50mm – 100mm để duy trì nhiệt độ kết cấu thép dầm luôn dưới mức giới hạn an toàn 70°C, ngăn ngừa hiện tượng biến tính thép và võng dầm ngoài ý muốn.
Quy trình kiểm tra không phá hủy
Mọi liên kết hàn chịu lực chính giữa các bản bích dầm chính và dầm biên của hệ thống cầu trục treo tải trọng lớn bắt buộc phải là mối hàn ngấu hoàn toàn và được thực hiện bởi các thợ hàn đạt chứng chỉ quốc tế.
Quy trình kiểm tra chất lượng chế tạo yêu cầu bắt buộc thực hiện kiểm tra không phá hủy 100% bằng phương pháp siêu âm mối hàn (UT) và kiểm tra bột từ (MT) để dò tìm các vết nứt vi mô, rỗ khí hoặc ngậm xỉ bên trong lòng mối hàn. Các biên bản thí nghiệm NDT này chính là phần cốt lõi của hồ sơ C/Q kỹ thuật để bàn giao thiết bị.
Năng lực chế tạo VINALIFT

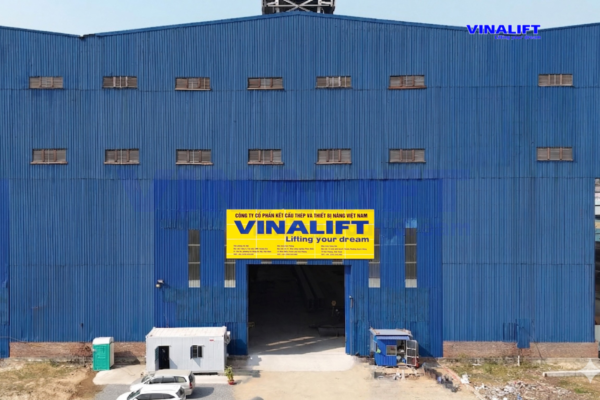

Nhà máy sản xuất cầu trục đạt chứng nhận ISO 9001:2015
Tại Việt Nam, Công ty Cổ phần Thiết bị nâng hạ và Xây dựng Công nghiệp (VINALIFT) tự hào là một nhà máy sản xuất cầu trục đạt chứng nhận ISO 9001:2015 quy mô và bài bản. Với hạ tầng nhà xưởng hiện đại, trang bị đầy đủ máy cắt Plasma CNC khổ lớn, máy hàn cổng trục tự động và hệ thống phòng phun cát làm sạch bề mặt đạt chuẩn Sa 2.5 trước khi sơn phủ epoxy chống ăn mòn cấp độ cao (EN ISO 12944 C4/C5), VINALIFT là đối tác nội địa đáng tin cậy của các nhà thầu EPC danh tiếng trong và ngoài nước.
Các dự án tiêu biểu:
Ngành thép – Cầu trục dầm đôi 40/10 tấn – Nhà máy thép Argentina
Bối cảnh: Đối tác là một tập đoàn công nghiệp luyện kim top tier của thế giới và họ đang lắp dây chuyền tại Nam Mỹ — thị trường nơi tiêu chuẩn kỹ thuật và quy trình nghiệm thu được áp dụng theo đúng chuẩn quốc tế, không có ngoại lệ cho nhà cung cấp từ thị trường mới nổi. Đây là một trong những dự án xuất khẩu thiết bị nâng hạ công nghiệp nặng lớn đầu tiên của VINALIFT sang thị trường Nam Mỹ.
Thách thức: Khách hàng quốc tế yêu cầu toàn bộ thiết bị phải được chạy thử không tải đầy đủ tại xưởng VINALIFT trước khi đóng gói xuất xưởng — với sự tham dự kiểm tra trực tiếp từ phía đối tác. Tổng trọng lượng lô hàng lên đến hàng trăm tấn, đòi hỏi kế hoạch đóng gói, kê kiện và logistics đường biển chuyên biệt.
Giải pháp thực thi: Dự án được Giám đốc kỹ thuật Vũ Khắc Điệp và Giám đốc sản xuất – chất lượng Vũ Đình Tứ trực tiếp giám sát từ khâu thiết kế bản vẽ đến kiểm tra từng mối hàn. Toàn bộ 5 bộ cầu trục hoàn thành chạy thử không tải, đóng gói chuyên dụng và xuất khẩu bằng đường biển đến Argentina đúng tiến độ. Thiết bị đạt chế độ làm việc A6/M6, IP55, phục vụ khu vực bảo trì và xử lý phôi trong nhà máy luyện thép.
(Xem đầy đủ câu chuyện dự án: VINALIFT và hành trình khẳng định vị thế trên thị trường toàn cầu)
Ngành thép – Cầu trục dầm đôi 80/20 tấn – Khu liên hợp sản xuất gang thép Hòa Phát Dung Quất chế độ A6/M6, khẩu độ 19m, chiều cao nâng 20/24m, môi trường nhiệt độ tới 60°C.
Giải pháp tối ưu chi phí và cam kết C/O C/Q đầy đủ
Năng lực cạnh tranh của VINALIFT không đến từ việc cắt giảm chi phí linh kiện — mà đến từ việc làm chủ hoàn toàn hai đầu của chuỗi giá trị: thiết kế kỹ thuật chi tiết và chế tạo kết cấu cơ khí được thực hiện nội địa bởi đội ngũ kỹ sư được đào tạo theo tiêu chuẩn châu Âu; toàn bộ linh kiện lõi — động cơ, hộp số, phanh khẩn cấp, biến tần, PLC — được nhập khẩu 100% từ các thương hiệu G7 kèm đầy đủ hồ sơ C/O hải quan và C/Q chính hãng.
Sự kết hợp này mang lại điều mà nhà sản xuất nước ngoài không thể có: thời gian phản ứng sự cố tại công trường trong vòng 24 giờ với kho linh kiện dự phòng sẵn sàng tại Việt Nam, rút ngắn đáng kể thời gian chờ nhập khẩu so với việc đặt hàng từ nhà sản xuất Trung Quốc hay Hàn Quốc khi xảy ra sự cố ngoài kế hoạch.
Với EPC Director, điều đó có nghĩa là một cam kết có thể đưa vào hợp đồng: hồ sơ C/O C/Q đầy đủ cho 100% linh kiện lõi, sẵn sàng cho FAT/SAT
Kết luận
Dù là dự án EPC nhà máy thép, nhà máy điện, cảng nước sâu hay khu liên hợp công nghiệp nặng…, khi cầu trục hạng nặng vận hành 24/7 dưới tải trọng định mức trong môi trường khắc nghiệt, ranh giới giữa vận hành an toàn và sự cố thảm họa không nằm ở con số sức nâng. Nó nằm ở từng trang hồ sơ Chứng nhận xuất xứ và chất lượng cho cầu trục hạng nặng của từng linh kiện lõi.
Yêu cầu và kiểm soát chặt chẽ bộ hồ sơ xuất xứ và chất lượng từ bước đấu thầu thiết bị, không phải chờ đến FAT/SAT tại công trường là biện pháp kỹ thuật then chốt giúp kiểm soát rủi ro tiến độ, bảo vệ quyền đòi bồi thường khi có sự cố và đảm bảo bàn giao dự án đúng hạn cho chủ đầu tư.
Với vị thế là nhà sản xuất cầu trục hạng nặng theo tiêu chuẩn FEM 1.001 và EN 13001 tại Việt Nam, VINALIFT cam kết cung cấp hồ sơ xuất xứ và chất lượng đầy đủ cho 100% linh kiện lõi nhập khẩu từ các nhà cung cấp châu Âu được kiểm định độc lập, giải quyết triệt để rủi ro treo thanh toán và trễ nghiệm thu kỹ thuật trong mọi dự án EPC quy mô quốc tế.
Yêu cầu bộ hồ sơ mẫu C/O C/Q và buổi review kỹ thuật 30 phút với kỹ sư VINALIFT
Nếu bạn đang trong giai đoạn chuẩn bị hồ sơ đấu thầu hoặc xây dựng tiêu chí nghiệm thu kỹ thuật cho dự án cầu trục hạng nặng, đội ngũ kỹ sư của VINALIFT sẵn sàng cung cấp bộ hồ sơ C/O C/Q mẫu thực tế từ dự án đã nghiệm thu — và làm việc trực tiếp với bạn để xác định các yêu cầu kiểm định phù hợp với tiêu chí của chủ đầu tư.
