Triết Lý Thiết Kế Không Chấp Nhận Điểm Lỗi Đơn Trong Cầu Trục Rót Thép

Trong lịch sử tai nạn công nghiệp nặng, phần lớn các thảm họa liên quan đến thiết bị nâng hạ không xảy ra vì toàn bộ hệ thống sụp đổ cùng lúc. Chúng xảy ra vì một chi tiết duy nhất hỏng và không có gì để cover lại.

Với cầu trục rót thép đang nâng 150 tấn thép lỏng ở 1.600°C, kịch bản đó không còn là rủi ro kỹ thuật nữa. Đó là thảm họa không thể khắc phục: thép lỏng tràn, nhà xưởng cháy, dây chuyền sản xuất dừng hoàn toàn, và hợp đồng EPC vỡ tiến độ theo chuỗi. Chi phí của một sự cố mất tải trong môi trường luyện kim không tính bằng chi phí sửa chữa thiết bị nó tính bằng tổng thiệt hại của toàn bộ dự án.

Đó là lý do tại sao cầu trục nhà máy thép hiện đại không được phép có điểm lỗi đơn. Bài viết này của VINALIFT phân tích chi tiết kiến trúc Single-Failure Proof Design.

Nguyên tắc cốt lõi của triết lý này là:

Không một lỗi đơn lẻ nào được phép dẫn đến mất khả năng giữ tải.

Điểm lỗi đơn là rủi ro lớn nhất của cầu trục luyện kim

Trong kỹ thuật hệ thống, điểm lỗi đơn (Single Point of Failure) là bất kỳ thành phần nào mà khi bị hỏng sẽ làm mất chức năng quan trọng của toàn bộ hệ thống.

Đối với một cầu trục nâng thép lỏng, các điểm lỗi đơn thường xuất hiện tại:

• Hệ thống cáp nâng.
• Cơ cấu phanh.
• Hệ thống truyền động.
• Hộp giảm tốc.
• Đường truyền tải lực.
• Hệ thống cấp nguồn điều khiển.

Trong cầu trục công nghiệp thông thường, hậu quả của các sự cố này thường là dừng vận hành. Đối với cầu trục nhà máy thép, hậu quả có thể là mất tải. Đó là lý do toàn bộ kiến trúc cơ khí được xây dựng dựa trên nguyên tắc loại bỏ điểm lỗi đơn khỏi các thành phần chịu lực và giữ tải quan trọng.

Failure senario 1: Đứt cán nâng

Đứt cáp là một trong những tình huống được xem xét đầu tiên trong thiết kế cầu trục tải trọng nặng. Nếu toàn bộ tải trọng được treo trên một đường truyền lực duy nhất, sự cố đứt cáp sẽ dẫn đến mất tải ngay lập tức.

Để loại bỏ rủi ro này, các hệ thống cầu trục nhà máy thép áp dụng kiến trúc Hệ thống cáp nâng kép kết hợp với Thanh cân bằng.

Trong kiến trúc này:

• Tải trọng được phân bố qua nhiều nhánh cáp độc lập.
• Lực nâng không phụ thuộc vào một đường tải duy nhất.
• Hệ thống vẫn duy trì khả năng giữ tải khi một nhánh cáp gặp sự cố.

Đây là nền tảng của khái niệm dự phòng đường tải (Redundant Load Path). Mục tiêu thiết kế không phải ngăn cáp đứt mà là đảm bảo tải không rơi khi cáp đứt. Đó là hai tư duy hoàn toàn khác nhau.

Xem thêm: [Bảng kiểm tra năng lực nhà sản xuất cầu trục hạng nặng cho EPC] – tiêu chí 3 và 4 trong bảng kiểm tra trực tiếp liên quan đến kiến trúc dự phòng đường tải và hệ thống phanh

Failure scenario 02: Mất khả năng phanh

Đối với hệ thống nâng hạ thép lỏng, phanh là lớp bảo vệ cuối cùng giữa tải trọng và trọng lực. Nếu cơ cấu nâng mất mô-men nhưng phanh vẫn giữ được tải, hệ thống vẫn an toàn. Nếu phanh mất khả năng giữ tải, mọi thành phần phía trên gần như vô nghĩa.

Để giải quyết tử huyệt trên, tiêu chuẩn an toàn luyện kim yêu cầu cấu hình phanh như sau:

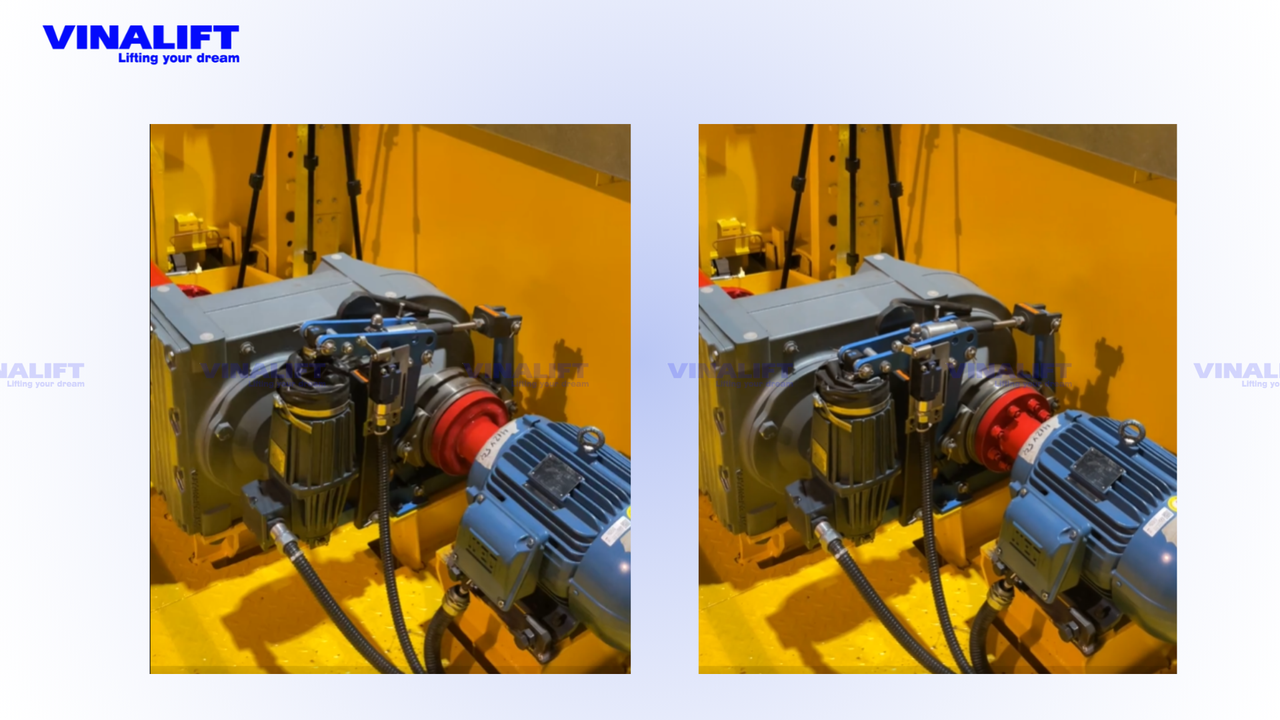

Tầng 1: Phanh Làm Việc (Service Brakes / Duty Brakes)

• Vị trí: Vẫn nằm trên trục động cơ (trục tốc độ cao).
• Số lượng: Luôn luôn là 2 bộ phanh độc lập cho một cơ cấu nâng. Mỗi bộ phanh phải được thiết kế với Lực hãm (Braking Torque) tối thiểu bằng 150% mô-men xoắn định mức của động cơ. (Nếu 1 bộ phanh bị hỏng, bộ phanh còn lại vẫn dư sức giữ được tải 150%).
• Chức năng: Dùng để hãm và giữ tải trong các thao tác nâng hạ bình thường hàng ngày.

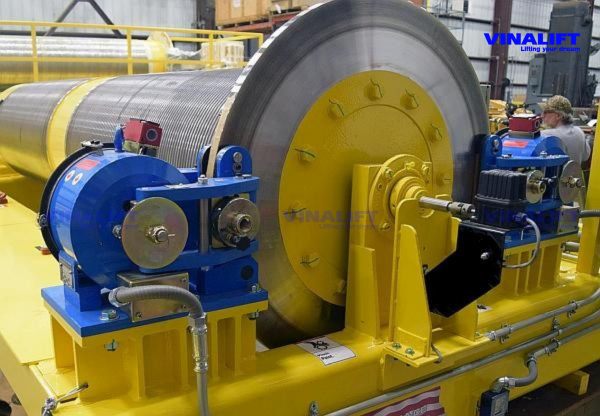

Tầng 2: Phanh Khẩn Cấp (Emergency Brakes) – Ngôi sao của hệ thống

• Vị trí (Cực kỳ quan trọng): Bắt trực tiếp lên Vành của Tang cuốn cáp (Rope Drum Flange) – tức là trục tốc độ chậm nhất nhưng Mô-men xoắn khổng lồ nhất.
• Loại phanh: Phanh đĩa kẹp thủy lực khổng lồ (Hydraulic Caliper Brakes). Trông nó giống hệt cụm phanh đĩa bánh xe ô tô đua nhưng lớn hơn.
• Chức năng: Chỉ nằm im chờ đợi. Nếu hệ thống truyền động bị gãy, hoặc tốc độ hạ tải vượt quá giới hạn an toàn, cụm phanh này sẽ “ngậm” thẳng vào cái tang cuốn, khóa chết tang ngay lập tức. Tải không thể rơi dù hộp số có vỡ nát.

Failure scenario 03: Hỏng truyền động nâng

Trong các hệ thống nâng tải trọng lớn, mất mô-men truyền động là một trong những tình huống có xác suất xảy ra cao trong vòng đời thiết bị.

Nguyên nhân có thể đến từ:

• Hỏng động cơ.
• Hỏng biến tần.
• Hỏng khớp nối.
• Hỏng hộp giảm tốc.

Nếu hệ thống chỉ sử dụng một nguồn truyền động duy nhất, mọi sự cố đều dẫn đến mất chức năng nâng.

Để giải quyết vấn đề này, các cầu trục luyện kim thường áp dụng kiến trúc truyền động kép (Dual Drive Architecture).

Trong cấu hình này:

• Nhiều cơ cấu truyền động cùng tham gia mang tải.
• Tải trọng được phân bổ trên nhiều nguồn mô-men.
• Hệ thống giảm phụ thuộc vào một cụm truyền động đơn lẻ.

Mục tiêu là tăng khả năng duy trì trạng thái an toàn khi lỗi xuất hiện thay vì tăng công suất.

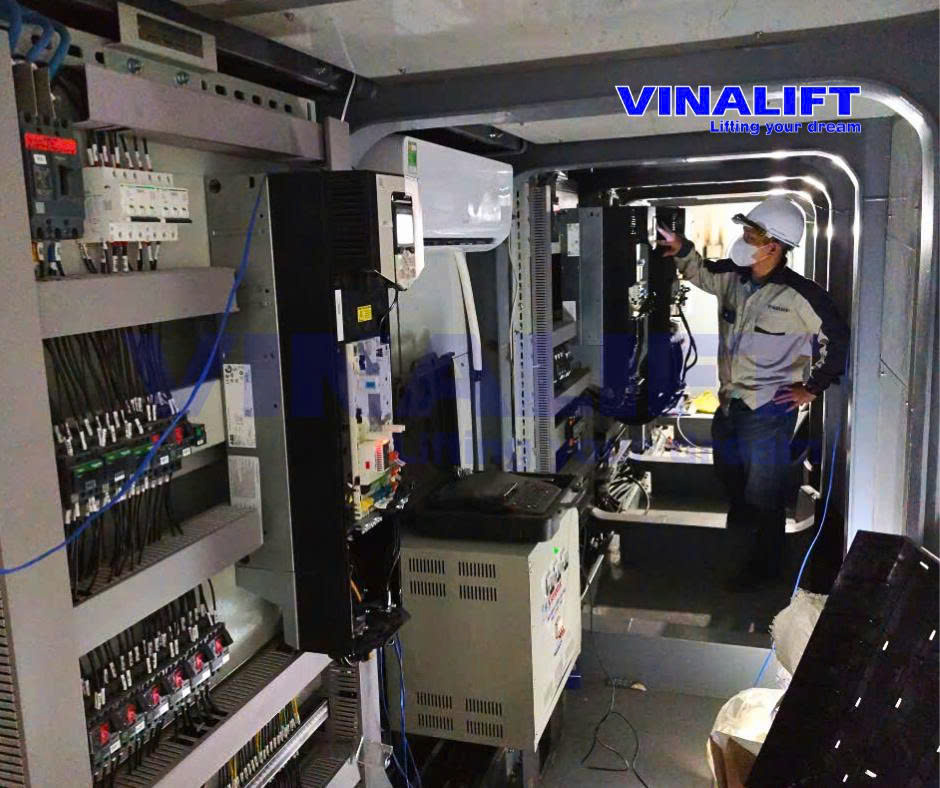

Failure scenario 04: Mất điện hoặc mất hệ thống điều khiển

Đối với cầu trục rót thép, mất điện không đơn thuần là sự cố tiện ích.

Đó là một kịch bản thiết kế bắt buộc phải được xem xét.

Trong điều kiện vận hành thực tế, mất điện có thể xuất phát từ:

• Sự cố lưới điện.
• Lỗi hệ thống phân phối.
• Sự cố biến tần.
• Sự cố điều khiển.

Do đó, các hệ thống hiện đại thường áp dụng kiến trúc điều khiển và giám sát có tính dự phòng cao, kết hợp cùng các lớp bảo vệ cơ khí độc lập nhằm đảm bảo khả năng giữ tải ngay cả khi nguồn điện không còn duy trì.

Đây là nguyên nhân khiến các cầu trục rót thép hiện đại không chỉ là thiết bị cơ khí mà đã trở thành hệ thống cơ điện tích hợp nhiều lớp bảo vệ.

Kiến trúc chống điểm lỗi đơn trên cầu trục rót thép

Triết lý Single-Failure Proof không được tạo nên bởi một công nghệ đơn lẻ. Đó là kiến trúc đa lớp – trong đó mỗi lớp hoạt động độc lập và có thể tiếp quản ngay khi lớp trước thất bại.

Lớp 1 – Đường Truyền Lực Dự Phòng

Thay vì một đường truyền lực duy nhất từ tang cuốn đến móc, hệ thống cầu trục rót thép thiết kế đa đường tải song song. Khi bất kỳ đường truyền nào bị đứt hoặc kẹt, tải vẫn được giữ bởi nhánh còn lại. Đây là nguyên tắc nền tảng của cấu trúc dự phòng theo EN 13001 – tiêu chuẩn Châu Âu về an toàn cẩu trục luyện kim.

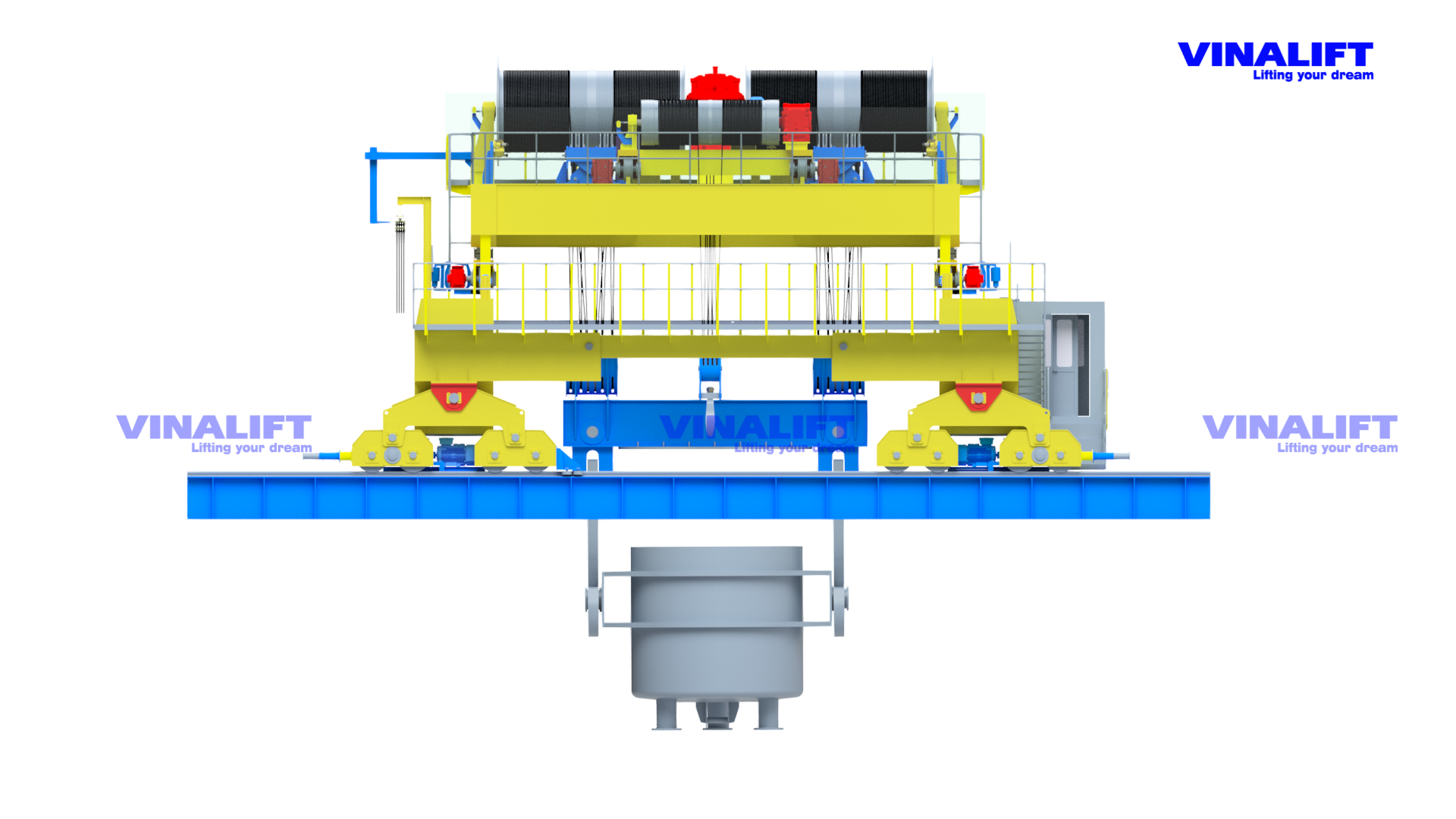

Lớp 2 – Hệ Thống Cáp Nâng Kép

Kiến trúc hệ thống nâng cáp kép phân bổ tải trọng qua nhiều nhánh cáp độc lập. Thanh cân bằng giúp cân bằng lực giữa các nhánh, ngăn tình trạng một nhánh chịu tải không đều dẫn đến đứt cáp sớm. Theo tiêu chuẩn FEM 1.001 nhóm làm việc A8/M8 và nhóm tải Q4, hệ số an toàn cáp tối thiểu là 9:1 – cao gấp đôi so với cẩu trục công nghiệp thông thường.

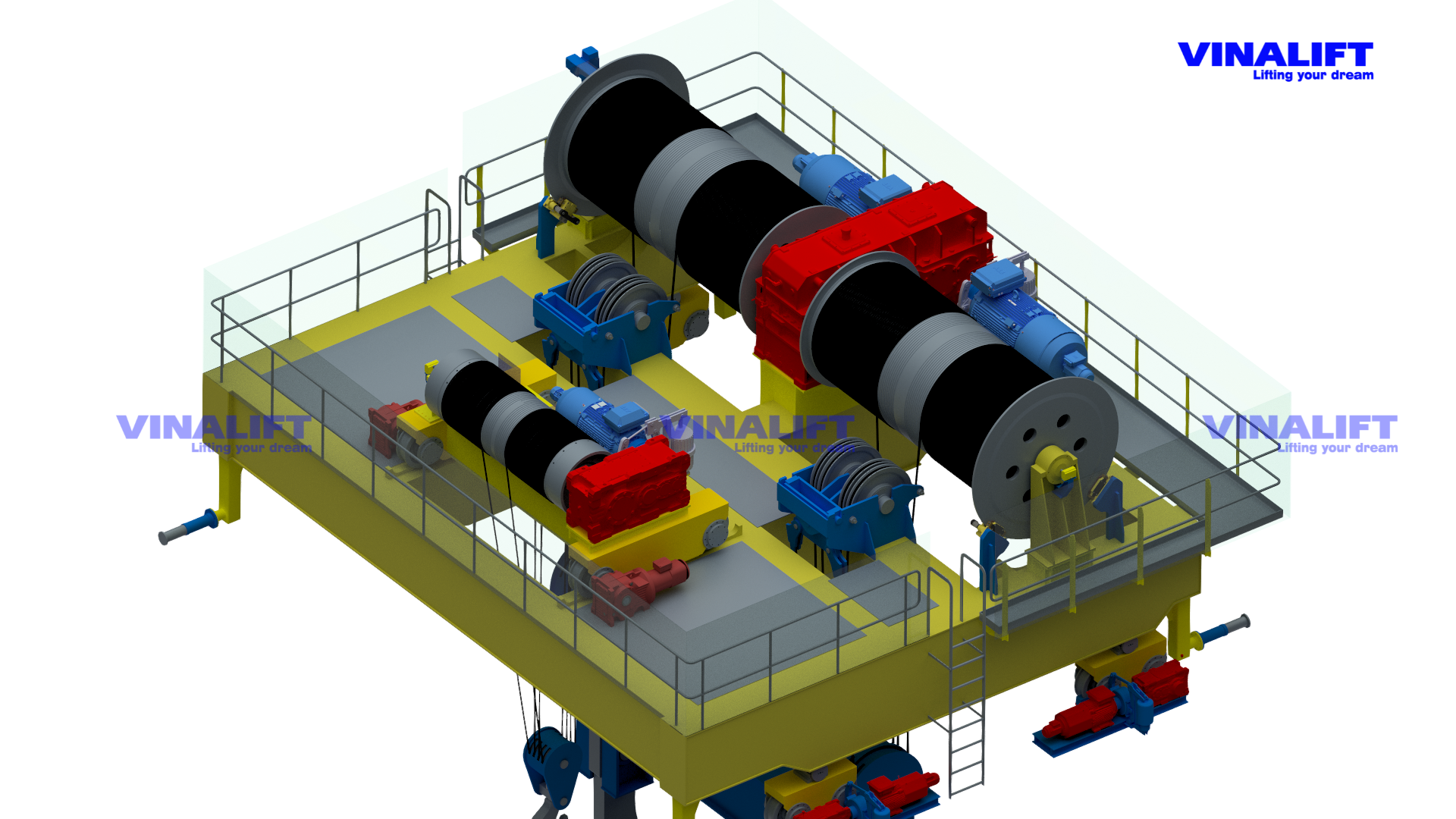

Lớp 3 – Kiến Trúc Truyền Động Kép

Mỗi cơ cấu nâng được trang bị hai hệ truyền động độc lập – hai động cơ, hai biến tần, hai hộp giảm tốc. Khi một cụm truyền động mất mô-men, cụm kia tiếp quản ngay lập tức mà không để tải rơi tự do. Thiết kế này giảm xác suất mất mô-men nâng xuống dưới ngưỡng yêu cầu của CMAA Class F – tiêu chuẩn dành riêng cho cầu trục luyện kim làm việc liên tục 24/7.

Lớp 4 – Hệ Thống Phanh Đa Tầng

Ba cơ cấu phanh hoạt động theo thứ bậc: Service Brake – phanh làm việc thông thường; Holding Brake – giữ tải khi cơ cấu nâng dừng; Emergency Brake – tác động trực tiếp lên tang cuốn khi cả hai phanh trên mất khả năng giữ. Toàn bộ hệ thống được thiết kế theo nguyên tắc fail-safe: mất điện → phanh tự đóng, không cần tín hiệu điều khiển.

Xem thêm: [Quy trình thử nghiệm nghiệm thu cầu trục rót thép chuẩn châu Âu cho EPC] – bao gồm quy trình kiểm tra thực tế hệ thống phanh 2 tầng trong FAT

Lớp 5 – Cơ Chế Giữ Tải Khẩn Cấp

Ngoài hệ thống phanh, một số thiết kế cầu trục rót thép tích hợp cơ cấu khóa tang cơ học – kích hoạt độc lập với hệ thống điện và điều khiển. Cơ chế này đảm bảo tải được giữ ngay cả trong kịch bản mất điện toàn phần đồng thời với lỗi phanh.

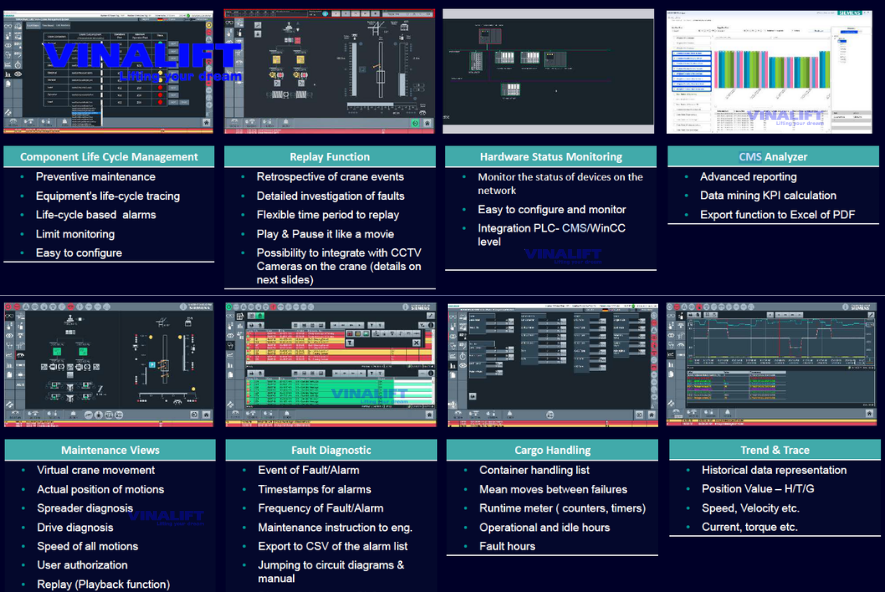

Lớp 6 – Giám Sát Tình Trạng Thiết Bị

CMS theo dõi liên tục nhiệt độ cuộn dây, rung động ổ trục, trạng thái phanh và độ mài mòn cáp. Theo ISO 12482, hệ thống phát cảnh báo sớm trước khi thông số vượt ngưỡng an toàn – chuyển đổi từ bảo trì phản ứng sang bảo trì dự đoán. Đây là điều kiện để cầu trục rót thép vận hành 24/7 theo chu kỳ FEM A8/M8 mà không tăng rủi ro tích lũy theo thời gian.

Đây là kiến trúc nền tảng của khái niệm thiết kế chống lỗi đơn trong ngành luyện kim hiện đại – không phải danh sách tính năng bổ sung, mà là hệ thống phòng thủ nhiều tầng được thiết kế để một lỗi đơn lẻ không bao giờ trở thành thảm họa.

Vai trò của FEM A8/M8 trong thiết kế cầu trục rót thép

Các hệ thống cầu trục nhà máy thép không chỉ chịu tải trọng lớn.

Chúng còn hoạt động với tần suất cực cao trong môi trường nhiệt độ khắc nghiệt.

Đó là lý do phần lớn cầu trục rót thép được thiết kế theo cấp làm việc FEM A8/M8 kết hợp nhóm tải Q4.

Các cấp làm việc này phản ánh:

• Chu kỳ vận hành liên tục.
• Mức độ tải trọng cực lớn.
• Yêu cầu độ tin cậy cao.
• Tuổi thọ thiết bị dài hạn.

Trong môi trường luyện kim, việc đáp ứng FEM không đơn thuần là yêu cầu kết cấu.

Đó là yêu cầu về độ tin cậy của toàn bộ kiến trúc an toàn.

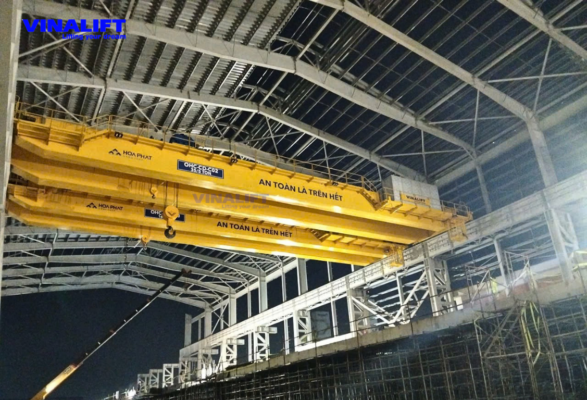

Minh chứng từ các dự án luyện kim của VINALIFT

Thực tiễn triển khai cho thấy triết lý chống điểm lỗi đơn không chỉ tồn tại trên bản vẽ thiết kế.

Nó xuất hiện trong các dự án luyện kim quy mô lớn.

Dự án ngành thép của VINALIFT đã triển khai: Ngành thép – Cầu Trục Dầm Đôi 40/10 Tấn – Nhà máy thép Argentina

Các dự án này đều thuộc nhóm ứng dụng có yêu cầu an toàn cao nhất trong ngành luyện kim.

Tại đây, năng lực kỹ thuật không được đánh giá bằng sức nâng danh nghĩa mà bằng khả năng duy trì trạng thái an toàn khi một thành phần quan trọng gặp lỗi.

Đó cũng chính là bản chất của Triết Lý Thiết Kế Không Chấp Nhận Điểm Lỗi Đơn.

Kết luận

Trong thiết kế cầu trục rót thép, mục tiêu kỹ thuật không phải loại bỏ hoàn toàn khả năng hỏng hóc.

Mục tiêu là đảm bảo hỏng hóc không dẫn đến mất tải.

Triết lý này đã tạo nên các kiến trúc như:

• Dự phòng đường tải
• Truyền động kép
• Hệ thống dự phòng
• Dual Rope Reeving
• Emergency Brake
• Condition Monitoring

Đây không phải là các tính năng bổ sung. Đó là những lớp bảo vệ được xây dựng để đảm bảo rằng một lỗi đơn lẻ không thể phát triển thành một sự cố thảm họa. Đối với ngành luyện kim, đây không chỉ là yêu cầu thiết kế. Đó là điều kiện bắt buộc để một hệ thống nâng hạ được phép vận hành.

Từ xưởng sản xuất tại Việt Nam đến nhà máy luyện thép ở Nam Mỹ, VINALIFT đang chứng minh rằng triết lý thiết kế Zero-Failure Tolerance không phải đặc quyền của các nhà sản xuất châu Âu. Mỗi bộ cầu trục rời xưởng là một cam kết bằng kỹ thuật và danh dự: dây chuyền sản xuất của bạn sẽ không bao giờ dừng vì một điểm lỗi đơn mà chúng tôi có thể đã ngăn chặn từ bàn thiết kế.
