Giới Hạn Độ Võng Dầm Cầu Trục Nhà Máy Thép Theo Tiêu Chuẩn Châu Âu

Trong các cuộc họp kỹ thuật liên quan đến cầu trục nhà máy thép, tải trọng nâng thường là thông số được nhắc tới đầu tiên. Tuy nhiên, khi đi sâu vào giai đoạn thiết kế chi tiết, một trong những nội dung được các kỹ sư kết cấu quan tâm nhiều nhất lại không phải tải trọng. Đó là độ võng của dầm chính. Một dầm cầu trục vẫn có thể đáp ứng đầy đủ yêu cầu về cường độ nhưng chưa chắc đã đáp ứng yêu cầu về độ cứng.

Trong các hệ thống cầu trục rót thép, nơi tải trọng lớn liên tục di chuyển qua hàng trăm nghìn chu kỳ vận hành, độ võng không chỉ ảnh hưởng đến hình học kết cấu mà còn tác động trực tiếp tới độ ổn định vận hành của toàn bộ hệ thống. Đó là lý do trong các hồ sơ thiết kế theo chuẩn châu Âu hoặc theo yêu cầu EPC quốc tế, độ võng dầm cầu trục thường được kiểm tra như một tiêu chí quan trọng bên cạnh cường độ, ổn định, mỏi kết cấu và tải trọng động.

Kiểm soát độ võng có triệt tiêu rung lắc khi mang tải không?

Kiểm soát độ võng dầm cầu trục không triệt tiêu hoàn toàn hiện tượng rung lắc khi mang tải. Độ võng là một yếu tố thuộc về độ cứng và ổn định hình học của kết cấu, trong khi rung lắc tải còn phụ thuộc vào chiều dài cáp, tốc độ di chuyển, gia tốc – giảm tốc, quỹ đạo trolley, kỹ năng vận hành và thuật toán điều khiển.

Tuy nhiên, kiểm soát độ võng đúng giới hạn giúp giảm một trong những nguồn gây bất ổn cho hệ thống. Khi dầm đủ cứng, kết cấu ít biến dạng đàn hồi hơn trong quá trình trolley di chuyển, từ đó giảm biến thiên hình học, hạn chế dao động bổ sung và hỗ trợ các hệ thống như Anti-Sway, Absolute Positioning hoặc điều khiển từ xa hoạt động ổn định hơn.

Vì vậy, trong cầu trục nhà máy thép, giới hạn độ võng không nên được hiểu là giải pháp duy nhất để xử lý rung lắc tải. Nó là nền tảng kết cấu cần thiết để các lớp điều khiển, cơ khí và vận hành phía sau phát huy hiệu quả.

Độ võng và vai trò trong thiết kế cầu trục hạng nặng

Trong thiết kế kết cấu, độ võng là chuyển vị xuất hiện khi dầm chịu tải. Đối với các hệ thống cầu trục công nghiệp, một mức độ võng nhất định luôn tồn tại và hoàn toàn bình thường.

Câu hỏi kỹ thuật không phải là “dầm có võng hay không”, vì mọi kết cấu chịu tải đều có chuyển vị nhất định. Câu hỏi đúng hơn là: độ võng đó có nằm trong giới hạn cho phép của tiêu chuẩn, hồ sơ thiết kế và yêu cầu vận hành của dự án hay không?

Nếu ứng suất là yếu tố quyết định khả năng chịu tải của kết cấu thì độ võng phản ánh mức độ ổn định hình học của hệ thống trong quá trình vận hành.

Đối với các hệ thống cầu trục luyện kim, đây là một thông số đặc biệt quan trọng vì tải trọng không chỉ lớn mà còn di chuyển liên tục trong suốt vòng đời thiết bị.

Khi dầm đủ bền nhưng chưa chắc đủ cứng

Một quan sát thú vị trong thiết kế cầu trục là nhiều kết cấu hoàn toàn đạt yêu cầu về cường độ nhưng vẫn không vượt qua được tiêu chí độ võng. Điều này xuất phát từ bản chất khác nhau của hai bài toán.

Bài toán cường độ trả lời câu hỏi:

Trong khi bài toán độ võng trả lời câu hỏi:

Đối với các hệ thống cầu trục treo tải trọng lớn, sự khác biệt này đặc biệt quan trọng.

Một kết cấu có thể không xuất hiện nguy cơ phá hủy nhưng độ võng quá lớn vẫn có thể ảnh hưởng đến chất lượng vận hành của toàn bộ hệ thống. Đó là lý do trong nhiều trường hợp, kích thước dầm chính được quyết định bởi yêu cầu độ cứng thay vì yêu cầu cường độ.

Ảnh hưởng của độ võng đến rung lắc khi mang tải

Đối với người vận hành, độ võng dầm không phải lúc nào cũng dễ quan sát trực tiếp. Tuy nhiên dưới góc nhìn kỹ thuật, độ võng ảnh hưởng đến độ ổn định hình học của toàn bộ hệ thống cầu trục trong quá trình trolley di chuyển.

Khi tải trọng di chuyển trên một kết cấu có độ võng lớn, hình học làm việc của dầm, ray và trolley có thể thay đổi theo vị trí tải. Sự thay đổi này làm hệ thống khó duy trì trạng thái ổn định lý tưởng, đặc biệt trong các chu kỳ tăng tốc, giảm tốc hoặc khi tải treo có chiều dài cáp lớn.

Độ võng vượt giới hạn có thể góp phần làm gia tăng:

• Dao động kết cấu.
• Rung động trolley.
• Tải trọng động.
• Sai lệch quỹ đạo chuyển động.
• Biên độ lắc của tải treo trong một số điều kiện vận hành.

Tuy nhiên, cần phân biệt rõ: kiểm soát độ võng không đồng nghĩa với triệt tiêu rung lắc. Rung lắc tải treo còn phụ thuộc vào chiều dài cáp, tốc độ di chuyển, gia tốc, kỹ năng vận hành và hệ thống điều khiển. Vì vậy, với cầu trục rót thép hoặc cầu trục nhà máy thép tải trọng lớn, kiểm soát độ võng phải đi cùng với thiết kế cơ khí, điều khiển chuyển động, Anti-Sway và quy trình vận hành phù hợp.

Khi độ võng vượt giới hạn: các rủi ro kỹ thuật cần kiểm soát

Kiểm soát độ võng không chỉ là yêu cầu về hình học kết cấu. Đằng sau giới hạn độ võng là các rủi ro vận hành và bảo trì mà kỹ sư thiết kế cần xem xét từ giai đoạn tính toán.

Rủi ro 1: Mỏi kết cấu tích lũy

Trong cầu trục nhà máy thép, dầm chính phải chịu tải trọng lặp lại trong suốt vòng đời thiết bị. Mỗi chu kỳ nâng, di chuyển và hạ tải đều tạo ra biến thiên ứng suất trong kết cấu. Nếu độ võng vượt giới hạn thiết kế, hệ thống có thể làm việc trong điều kiện bất lợi hơn so với giả định ban đầu, đặc biệt tại các vị trí tập trung ứng suất như mối hàn, gân tăng cứng, vùng liên kết hoặc khu vực chịu tải động cao.

Mỏi kết cấu thường không tạo ra sự cố ngay lập tức. Rủi ro nằm ở quá trình tích lũy qua thời gian, khi các vết nứt nhỏ có thể xuất hiện và phát triển tại những vị trí khó quan sát nếu không có chương trình kiểm tra phù hợp.

Rủi ro 2: Tải trọng động và dao động kết cấu tăng

Độ võng lớn làm kết cấu trở nên nhạy cảm hơn với dao động trong một số điều kiện vận hành. Khi trolley di chuyển, tải trọng treo thay đổi vị trí liên tục trên dầm, khiến hệ thống phải làm việc trong trạng thái động thay vì chỉ chịu tải tĩnh.

Nếu độ cứng dầm không được kiểm soát tốt, dao động kết cấu có thể kết hợp với dao động của tải treo, làm tăng tải trọng động lên cơ cấu di chuyển, bánh xe, ray và hệ thống điều khiển. Với cầu trục rót thép, đây là rủi ro cần được kiểm soát vì tải trọng thường lớn, chu kỳ làm việc cao và yêu cầu ổn định vận hành rất nghiêm ngặt.

Rủi ro 3: Ảnh hưởng đến bánh xe, ray và quỹ đạo di chuyển

Độ võng không phải nguyên nhân duy nhất gây mài mòn bánh xe hoặc lệch ray. Các yếu tố như sai số lắp đặt ray, độ song song ray, độ cứng kết cấu, tải trọng bánh xe, sai lệch căn chỉnh cụm di chuyển và điều kiện bảo trì đều có thể tham gia vào hiện tượng này.

Tuy nhiên, nếu độ võng và biến dạng hình học của dầm không được kiểm soát, phân bố tải lên bánh xe và ray có thể trở nên bất lợi hơn trong quá trình vận hành. Theo thời gian, điều này có thể làm tăng mài mòn, tăng nhu cầu hiệu chỉnh và ảnh hưởng đến độ ổn định quỹ đạo di chuyển của cầu trục.

Vì vậy, trong các dự án cầu trục nhà máy thép, kiểm soát độ võng cần được xem như một phần của chiến lược tổng thể: thiết kế kết cấu, kiểm soát ray alignment, kiểm tra bánh xe, giám sát tải trọng động và bảo trì định kỳ.

Độ võng và độ chính xác của hệ thống

Khi các nhà máy thép bắt đầu triển khai các công nghệ như Absolute Positioning, Go-To Position, Zone Interlocking, Remote Operation thì yêu cầu về độ ổn định hình học của kết cấu cũng trở nên quan trọng hơn.

Một hệ thống định vị có thể đạt độ chính xác rất cao nhưng nếu kết cấu liên tục biến dạng vượt ngoài giới hạn thiết kế thì khả năng lặp lại của toàn bộ quy trình sẽ bị ảnh hưởng.

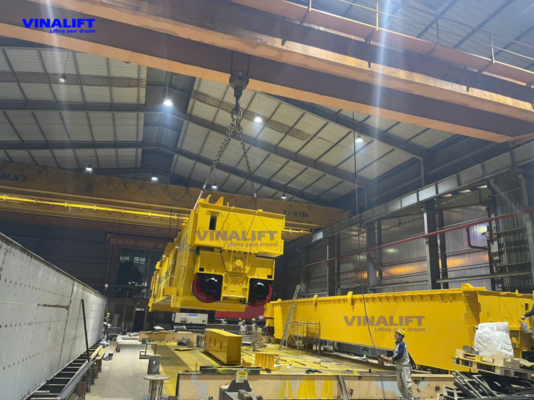

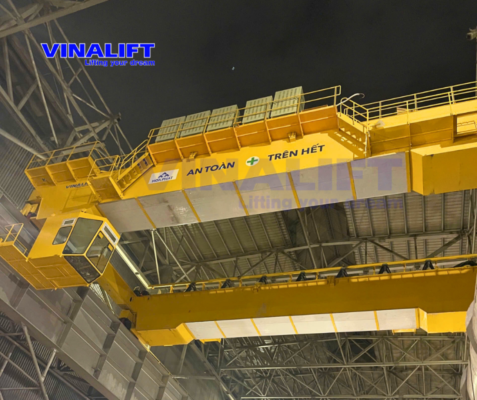

Đây là lý do các dự án cầu trục thiết kế theo yêu cầu hiện nay thường xem xét đồng thời cả bài toán điều khiển và bài toán độ cứng kết cấu ngay từ đầu.

Giới hạn độ võng theo tiêu chuẩn châu Âu

Trong các dự án quốc tế, độ võng dầm cầu trục thường được đánh giá dựa trên yêu cầu của tiêu chuẩn thiết kế, hồ sơ kỹ thuật của dự án và điều kiện vận hành thực tế. Các tài liệu như FEM 1.001, EN 13001 và các tiêu chuẩn kết cấu liên quan có thể được sử dụng làm cơ sở để kiểm tra độ cứng, tải trọng, tổ hợp tải và năng lực làm việc của cầu trục.

Tuy nhiên, không nên hiểu giới hạn độ võng là một con số duy nhất áp dụng cho mọi loại cầu trục. Giới hạn cho phép cần được xác định theo loại cầu trục, khẩu độ, tải trọng nâng, cấu hình dầm, chế độ làm việc, yêu cầu vận hành và mức độ chính xác điều khiển của từng dự án.

Trong hồ sơ kỹ thuật, độ võng thường được xem xét song song với:

• Cường độ kết cấu.
• Ổn định tổng thể.
• Mỏi kết cấu.
• Tải trọng động.
• Chuyển động trolley.
• Độ chính xác vận hành.
• Yêu cầu kiểm tra và thử tải.

Đối với các dự án cần đáp ứng yêu cầu thị trường châu Âu, EN 13001 thường được sử dụng như một phần của khung chứng minh năng lực thiết kế cầu trục. Về pháp lý, cần lưu ý rằng Machinery Directive 2006/42/EC đang được thay thế bởi Regulation (EU) 2023/1230 từ ngày 20/01/2027, vì vậy hồ sơ tiêu chuẩn cho các dự án xuất khẩu sang châu Âu cần được cập nhật theo yêu cầu áp dụng tại thời điểm triển khai.

Điểm quan trọng đối với Engineering Manager không phải là nhà cung cấp ghi một tỷ lệ độ võng trong catalogue. Điều quan trọng là nhà cung cấp phải chứng minh được cách tỷ lệ đó được tính toán, kiểm tra, nghiệm thu và liên kết với điều kiện vận hành thực tế của dự án.

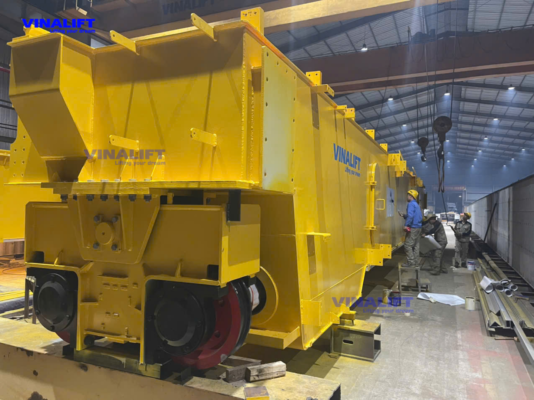

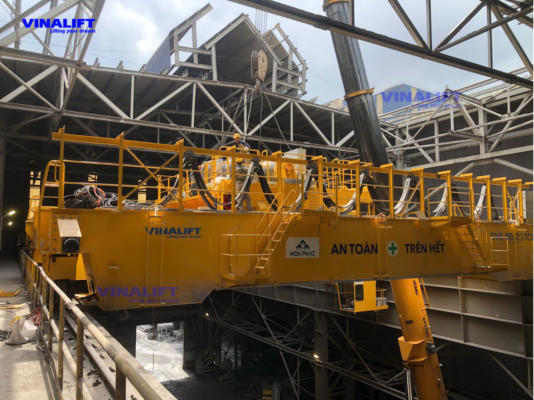

Thiết kế dầm cầu trục hạng nặng không chỉ là tăng khối lượng thép

Khi đối mặt với bài toán độ võng, phản ứng đầu tiên thường là tăng chiều cao hoặc chiều dày dầm. Tuy nhiên trong thực tế, các kỹ sư kết cấu thường tìm kiếm một giải pháp cân bằng hơn.

Bởi vì việc tăng khối lượng thép kéo theo:

• Tăng trọng lượng bản thân.
• Tăng tải trọng bánh xe.
• Tăng tải trọng ray.
• Tăng chi phí chế tạo.
• Tăng chi phí lắp đặt.

Đó là lý do các dự án tính toán kết cấu cầu trục rót thép hai dầm hoặc bốn dầm thường tập trung vào tối ưu hóa đường truyền lực và hiệu quả làm việc của kết cấu thay vì chỉ tăng vật liệu.

Độ võng từ góc nhìn vòng đời vận hành

Trong các dự án EPC, câu hỏi quan trọng thường không phải:

Mà là:

Một kết cấu có thể đáp ứng yêu cầu trong ngày đầu tiên.

Nhưng nếu độ võng lớn làm gia tăng tải trọng động, rung động hoặc mài mòn cơ khí thì ảnh hưởng sẽ dần xuất hiện trong nhiều năm tiếp theo.

Đó là lý do các kỹ sư thiết kế thường xem độ võng như một chỉ số liên quan trực tiếp đến độ tin cậy dài hạn của thiết bị thay vì chỉ là một thông số kết cấu đơn thuần.

(Xem đầy đủ câu chuyện dự án: VINALIFT và hành trình khẳng định vị thế trên thị trường toàn cầu)

Góc nhìn từ các dự án EPC nhà máy thép

Đối với đội ngũ EPC, độ võng không phải là một con số tồn tại độc lập trên bản vẽ.

Nó liên quan trực tiếp đến:

• Độ ổn định vận hành.
• Tuổi thọ cơ khí.
• Độ chính xác điều khiển.
• Tải trọng động.
• Khả năng mở rộng tự động hóa trong tương lai.

Đó là lý do trong các dự án cầu trục nhà máy thép, việc kiểm soát độ võng dầm theo các tiêu chuẩn thiết kế châu Âu thường được xem là một phần quan trọng của chiến lược đảm bảo tuổi thọ thiết bị dài hạn.

• Ngành thép – Cầu trục dầm đôi 80/20 tấn – Khu liên hợp sản xuất gang thép Hòa Phát Dung Quất
• Ngành thép – Cầu trục dầm đôi 40/10 tấn – Nhà máy thép Argentina

Trong các dự án có yêu cầu thẩm định kỹ thuật quốc tế, năng lực của nhà cung cấp không chỉ nằm ở bản vẽ thiết kế. Engineering Manager cần xem xét cả hồ sơ tính toán độ võng, báo cáo kiểm tra mối hàn, biên bản thử tải, quy trình kiểm soát chất lượng và khả năng giải trình kỹ thuật khi có yêu cầu từ EPC hoặc chủ đầu tư.

Checklist EPC khi đánh giá độ võng dầm cầu trục nhà máy thép

Khi thẩm định hồ sơ kỹ thuật cho cầu trục nhà máy thép, EPC không nên chỉ kiểm tra tải trọng nâng hoặc kích thước dầm chính. Độ võng cần được đánh giá như một chỉ số liên quan đến độ cứng, độ ổn định vận hành và tuổi thọ dài hạn của hệ thống.

Một số câu hỏi cần được làm rõ gồm:

• Giới hạn độ võng được xác định theo tiêu chuẩn hoặc yêu cầu kỹ thuật nào?
• Điều kiện tải dùng để tính độ võng là tải tĩnh, tải làm việc hay tổ hợp tải cụ thể?
• Độ võng dầm có được xem xét cùng với tải trọng động và chuyển động trolley không?
• Nhà cung cấp có hồ sơ tính toán độ võng bằng phần mềm hoặc phương pháp kiểm chứng phù hợp không?
• Độ võng có ảnh hưởng đến ray alignment, bánh xe, trolley hoặc độ chính xác định vị không?
• Có yêu cầu camber hoặc biện pháp kiểm soát hình học dầm trong chế tạo không?
• Độ võng có được kiểm tra hoặc xác nhận trong quá trình thử tải không?
• Hồ sơ thử tải, kiểm tra mối hàn và kiểm soát chất lượng chế tạo có được cung cấp đầy đủ không?
• Nhà cung cấp có kinh nghiệm với cầu trục nhà máy thép hoặc cầu trục rót thép tải trọng lớn không?

Checklist này giúp Engineering Manager đánh giá năng lực vendor theo hướng kỹ thuật thực tế, thay vì chỉ so sánh tải trọng nâng, khẩu độ hoặc giá mua ban đầu.

Kết luận

Trong thiết kế cầu trục rót thép và cầu trục nhà máy thép, độ võng không chỉ là một thông số hình học. Nó phản ánh mức độ ổn định của kết cấu dưới tải trọng làm việc và có liên hệ trực tiếp đến chất lượng vận hành trong dài hạn.

Kiểm soát độ võng không triệt tiêu hoàn toàn rung lắc khi mang tải. Tuy nhiên, nó giúp giảm biến dạng hình học bất lợi, hạn chế dao động bổ sung, hỗ trợ chuyển động trolley ổn định hơn và tạo nền tảng cho các hệ thống điều khiển hiện đại như Anti-Sway, Absolute Positioning hoặc Remote Operation.

Vì vậy, đối với Engineering Manager và EPC, giới hạn độ võng không nên chỉ được xem là một con số trong bảng tính kết cấu. Đây là một tiêu chí quan trọng để đánh giá năng lực thiết kế, kinh nghiệm dự án và khả năng kiểm soát chất lượng của nhà cung cấp cầu trục nhà máy thép.

VINALIFT là đơn vị thiết kế, chế tạo và triển khai các hệ thống cầu trục công nghiệp nặng cho nhà máy thép, trong đó có cầu trục rót thép, cầu trục dầm đôi tải trọng lớn và các thiết bị nâng hạ làm việc trong môi trường luyện kim. Với các dự án nhà máy thép, VINALIFT chú trọng kiểm soát thiết kế kết cấu, độ võng dầm, tải trọng động, chất lượng chế tạo và hồ sơ nghiệm thu nhằm đáp ứng yêu cầu kỹ thuật của EPC và chủ đầu tư.

Câu hỏi thường gặp về giới hạn độ võng dầm cầu trục nhà máy thép

Kiểm soát độ võng dầm cầu trục có triệt tiêu rung lắc khi mang tải không?

Không. Kiểm soát độ võng không triệt tiêu hoàn toàn rung lắc khi mang tải. Độ võng chỉ là một yếu tố thuộc về độ cứng kết cấu. Rung lắc tải còn phụ thuộc vào chiều dài cáp, tốc độ di chuyển, gia tốc, điều khiển trolley, kỹ năng vận hành và hệ thống Anti-Sway.

Vì sao độ võng dầm quan trọng trong cầu trục nhà máy thép?

Độ võng dầm ảnh hưởng đến độ ổn định hình học, chuyển động trolley, tải trọng động, tuổi thọ mỏi và độ chính xác vận hành. Với cầu trục nhà máy thép, tải trọng lớn và chu kỳ làm việc cao khiến độ võng trở thành một chỉ số cần được kiểm soát từ giai đoạn thiết kế.

Giới hạn độ võng dầm cầu trục theo tiêu chuẩn châu Âu là bao nhiêu?

Không có một giới hạn duy nhất áp dụng cho mọi cầu trục. Giới hạn độ võng phụ thuộc vào loại cầu trục, khẩu độ, tải trọng, cấu hình dầm, chế độ làm việc, tiêu chuẩn áp dụng và yêu cầu vận hành của từng dự án.

Độ võng khác gì với cường độ kết cấu?

Cường độ trả lời câu hỏi kết cấu có chịu được tải trọng hay không. Độ võng trả lời câu hỏi kết cấu biến dạng bao nhiêu khi chịu tải. Một dầm có thể đủ bền về cường độ nhưng vẫn chưa đạt yêu cầu về độ cứng nếu độ võng vượt giới hạn cho phép.

Engineering Manager cần kiểm tra gì khi đánh giá vendor cầu trục nhà máy thép?

Engineering Manager nên kiểm tra hồ sơ tính toán độ võng, tiêu chuẩn áp dụng, điều kiện tải dùng trong tính toán, biện pháp kiểm soát hình học dầm, hồ sơ kiểm tra mối hàn, thử tải và kinh nghiệm thực tế của vendor trong các dự án cầu trục nhà máy thép.
