Tính Toán Giới Hạn Mỏi Kết Cấu Cầu Trục Rót Thép

Trong các dự án cầu trục rót thép, tải trọng nâng thường là thông số được nhắc đến đầu tiên trong các cuộc trao đổi kỹ thuật. Tuy nhiên, đối với đội ngũ thiết kế, tải trọng danh nghĩa hiếm khi là thách thức lớn nhất. Thách thức thực sự nằm ở số lần tải trọng đó được lặp lại trong suốt vòng đời thiết bị. Một cầu trục rót thép có thể nâng 150 tấn trong một lần làm việc. Nhưng điều quyết định tuổi thọ của hệ thống không phải là lần nâng đó. Điều quyết định tuổi thọ là việc thao tác tương tự được lặp lại hàng trăm nghìn hoặc hàng triệu lần trong suốt 20 năm vận hành. Đó là lý do trong các dự án cầu trục luyện kim, tính toán giới hạn mỏi kết cấu cầu trục rót thép thường được xem xét từ rất sớm, trước cả khi lựa chọn vật liệu, cấu hình kết cấu hay cơ cấu nâng.

Tuổi thọ cầu trục không được quyết định bởi một lần nâng tải

Một trong những khác biệt lớn nhất giữa cầu trục công nghiệp thông thường và cầu trục rót thép nằm ở cường độ làm việc. Trong nhiều ứng dụng công nghiệp, thiết bị có thể chỉ hoạt động một phần nhỏ thời gian trong ngày. Ngược lại, cầu trục rót thép thường gắn trực tiếp với quá trình sản xuất thép và phải hoạt động liên tục theo nhịp của dây chuyền. Điều đó đồng nghĩa với việc kết cấu không chỉ chịu tải trọng tĩnh.

Nó phải liên tục chịu:

• Chu kỳ nâng hạ.
• Chu kỳ tăng tốc.
• Chu kỳ giảm tốc.
• Tải trọng động.
• Dao động tải.
• Ảnh hưởng nhiệt độ cao.

Mỗi chu kỳ riêng lẻ có thể không tạo ra ảnh hưởng đáng kể. Nhưng khi tích lũy trong nhiều năm, các chu kỳ này bắt đầu trở thành yếu tố quyết định tuổi thọ của kết cấu. Đó chính là bản chất của bài toán mỏi.

Giới hạn mỏi là bài toán trung tâm trong thiết kế

Khi thiết kế cầu trục chịu tải trọng lớn, kỹ sư không chỉ tính toán ứng suất lớn nhất xuất hiện trong kết cấu.

Điều được quan tâm nhiều hơn là:

Đây là lý do các dự án cầu trục rót thép thường được đánh giá bằng các tiêu chuẩn chuyên sâu về mỏi thay vì chỉ kiểm tra khả năng chịu tải tĩnh.

Nếu tải trọng tĩnh trả lời câu hỏi:

Thì phân tích mỏi trả lời câu hỏi:

Đối với các hệ thống có tuổi thọ thiết kế từ 20 năm trở lên, đây thường là bài toán quan trọng hơn.

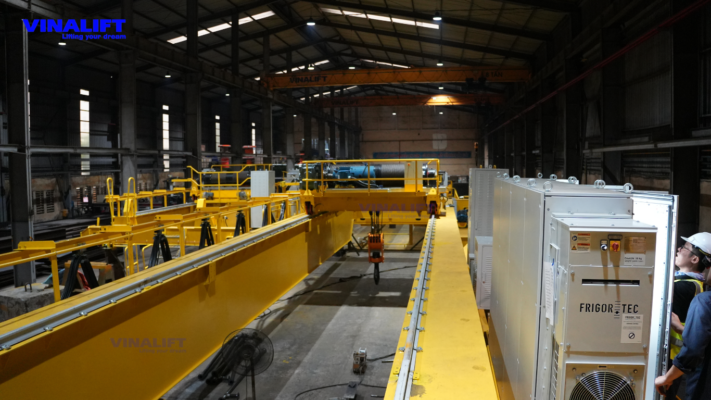

Kết cấu hai dầm và bốn dầm dưới góc nhìn tuổi thọ

Trong các hệ thống cầu trục rót thép, cấu hình hai dầm và bốn dầm thường được lựa chọn tùy theo tải trọng và duty class của dự án.

Điều đáng chú ý là quyết định này không chỉ liên quan đến khả năng chịu tải.

Nó còn liên quan trực tiếp đến phân bố ứng suất và tuổi thọ mỏi của kết cấu.

Khi tải trọng tăng lên hàng trăm tấn, việc phân phối tải hợp lý giúp giảm ứng suất cục bộ tại các vị trí quan trọng như:

• Dầm chính.
• Liên kết đầu dầm.
• Khu vực đặt trolley.
• Các nút kết cấu chịu tải trọng tập trung.

Đó là lý do các hệ thống ladle crane tải trọng lớn thường sử dụng cấu hình kết cấu nhằm tối ưu hóa đường truyền lực thay vì chỉ đơn giản tăng chiều dày thép.

Vai trò của FEM 1.001 và EN 13001 trong thiết kế cầu trục

Trong các dự án quốc tế, việc đánh giá tuổi thọ kết cấu thường được thực hiện theo các tiêu chuẩn như: FEM 1.001, EN 13001.

Các tiêu chuẩn này không chỉ đưa ra yêu cầu về tải trọng. Quan trọng hơn, chúng cung cấp phương pháp đánh giá:

• Duty class.
• Phổ tải trọng.
• Chu kỳ làm việc.
• Tuổi thọ mỏi.

Đối với các dự án cầu trục luyện kim, đây là cơ sở để xác định kết cấu có đáp ứng được yêu cầu vận hành dài hạn hay không.

Hai hệ thống cùng tải trọng nâng có thể thiết kế hoàn toàn khác nhau khi điều kiện vận hành khác nhau. Một hệ thống cầu trục rót thép A8 hoạt động liên tục trong nhà máy thép – với nhiệt độ môi trường đến 75°C và chu kỳ nâng hạ không ngừng theo nhịp dây chuyền – đòi hỏi phân tích mỏi khác biệt hoàn toàn so với thiết bị cùng tải trọng nhưng hoạt động ở cấp A5 hay A6 trong điều kiện bình thường.

Chính sự khác biệt này là lý do FEM 1.001 và EN 13001 không chỉ đưa ra yêu cầu tải trọng tĩnh – mà cung cấp phương pháp tính phổ tải trọng và tuổi thọ mỏi tương ứng với từng duty class cụ thể.

Xem thêm:

Chứng Nhận Xuất Xứ Và Chất Lượng Cho Cầu Trục Hạng Nặng

Hệ thống quản lý chất lượng VINALIFT

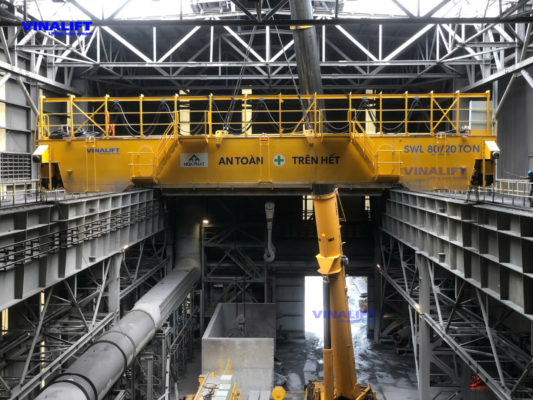

Cầu Trục Rót Thép Hòa Phát: Từ Thông Số Dự Án Đến Bài Toán Mỏi Thực Tế

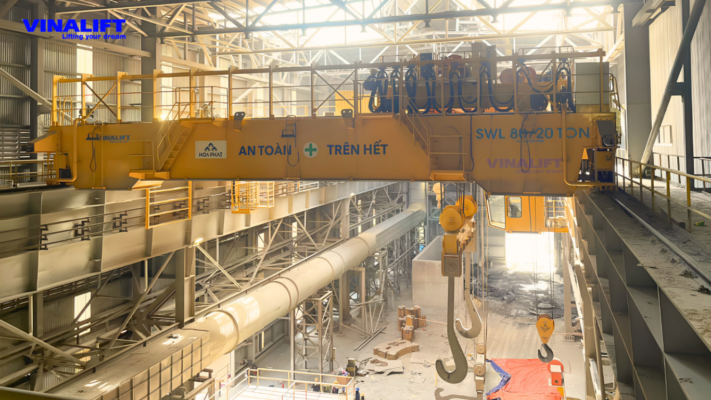

Trong dự án Hòa Phát – tải trọng nâng 75/20 tấn, chế độ làm việc A8, khẩu độ 19,5 m – bài toán mỏi không bắt đầu từ dầm chính. Nó bắt đầu từ cụm móc lá (Laminated Hook): thiết kế các tấm thép xếp lớp thay thế cho móc đúc nguyên khối truyền thống, cho phép phân tán ứng suất tập trung tại điểm nối với tai thùng thép (ladle) và hấp thụ tải trọng động đồng đều hơn. Dưới cấp làm việc A8 với hơn 2 triệu chu kỳ thiết kế, đây là quyết định kỹ thuật có ảnh hưởng trực tiếp đến tuổi thọ mỏi của toàn bộ đường truyền lực – một vấn đề không thể giải quyết bằng việc tăng tiết diện kết cấu đơn thuần.

Hệ thống phanh hai tầng (bao gồm phanh công tác – service brake và phanh an toàn thủy lực – emergency caliper brake) cấu hình theo tiêu chuẩn EN 13135 đảm bảo không xảy ra hiện tượng điểm lỗi đơn lẻ (single point of failure) trong cơ chế giữ tải. Đây là yêu cầu an toàn cốt lõi không thể bỏ qua khi nâng hạ thùng thép lỏng 75 tấn ở nhiệt độ cao trên 1600°C.

Toàn bộ các mối hàn kết cấu chịu lực chính đều được thực hiện kiểm tra siêu âm (UT) và kiểm tra từ tính (MT) 100% theo tiêu chuẩn EN 1090-1 trước giai đoạn nghiệm thu tại xưởng (FAT), nhằm loại bỏ triệt để các khuyết tật hàn tiềm ẩn – vốn là mầm mống khởi phát các vết nứt mỏi trong quá trình vận hành thực tế.

Đọc thêm: Ngành Thép – NHÀ MÁY THÉP HÒA PHÁT CẦU TRỤC RÓT THÉP 75/20 TẤN

Chất lượng mối hàn và ảnh hưởng đến tuổi thọ kết cấu

Trong phân tích mỏi, ứng suất lớn nhất không phải lúc nào cũng là nơi rủi ro lớn nhất xuất hiện.

Rất nhiều trường hợp vị trí nhạy cảm nhất lại nằm ở các chi tiết liên kết.

Đó là lý do quy trình hàn trong các hệ thống cầu trục thiết kế theo yêu cầu thường được kiểm soát chặt chẽ theo các tiêu chuẩn như AWS D1.1.

Mục tiêu không chỉ là đảm bảo mối hàn đạt cường độ thiết kế.

Mục tiêu là giảm các vị trí tập trung ứng suất có thể trở thành điểm khởi đầu của vết nứt mỏi trong tương lai.

Đối với các hệ thống có tuổi thọ thiết kế hàng chục năm, đây là yếu tố có ảnh hưởng rất lớn đến độ tin cậy dài hạn của thiết bị.

Ba cơ chế gây mỏi kết cấu trong cầu trục rót thép A8

Với thiết bị vận hành ở cấp A8 – tương đương hơn 2 triệu chu kỳ tải trong 20 năm theo định nghĩa FEM 1.001 – kỹ sư thiết kế phải xác định cụ thể mỏi xuất hiện theo cơ chế nào, tại vị trí nào, trước khi chọn vật liệu hay tính tiết diện kết cấu.

• Mỏi cơ học tích lũy (Mechanical Fatigue): Xảy ra chủ yếu tại các nút hàn của dầm chính – vùng hàn góc kết nối bản bụng và bản cánh. Dưới chế độ làm việc A8, ứng suất tại vị trí này dao động liên tục trong biên độ lớn. Theo đường cong S-N trong EN 13001-3-1, số chu kỳ cho phép giảm mạnh khi biên độ ứng suất vượt ngưỡng FAT class thiết kế. Vết nứt mỏi tại nút hàn không hình thành đột ngột – chúng tích lũy trong nhiều năm trước khi thể hiện trên bề mặt, đó là lý do kiểm tra siêu âm (UT) và kiểm tra từ tính (MT) theo chu kỳ A8 là yêu cầu bắt buộc, không phải tùy chọn.
• Mỏi nhiệt-cơ học kết hợp (Thermal-Mechanical Fatigue): Ở môi trường 75°C xung quanh, kết cấu thép chịu thêm chu kỳ giãn nở nhiệt theo mỗi ca sản xuất. Nhiệt độ không phá hủy thép ngay lập tức – nhưng nó làm giảm giới hạn chảy hiệu dụng và tăng tốc độ tăng trưởng vết nứt theo cơ chế được mô tả trong Paris Law (Định luật Paris). Kết hợp giữa chu kỳ nhiệt và chu kỳ cơ học A8 là nguyên nhân khiến thiết kế ladle crane trong môi trường nhiệt cần hệ số hiệu chỉnh nhiệt độ trong load spectrum (phổ tải trọng), không thể dùng thẳng kết quả tính toán điều kiện thường.
• Tập trung ứng suất tại điểm chuyển tiếp (Stress Concentration Fatigue): Tại các vị trí thay đổi tiết diện đột ngột – kết nối dầm chính với dầm đầu, khu vực đặt bánh xe, cụm treo trolley – hệ số tập trung ứng suất tại điểm hàn có thể tăng cao đáng kể nếu hình học liên kết không được xử lý đúng trong thiết kế. Đây là vị trí mà giải pháp “tăng chiều dày thép” không giải quyết được vấn đề – chỉ tối ưu hóa đường truyền lực mới giảm được ứng suất cục bộ tại đây.

Cụm móc treo và đường truyền lực của cầu trục rót thép

Trong một hệ thống cầu trục rót thép, tải trọng không được truyền trực tiếp từ ladle tới dầm chính.

Giữa chúng là cụm móc, dầm treo và các thành phần trung gian khác.

Đó là lý do cụm móc treo thùng thép lỏng luôn được xem là một phần quan trọng của bài toán tuổi thọ kết cấu.

Mọi thay đổi trong đường truyền lực đều có thể ảnh hưởng đến:

• Phân bố tải trọng.
• Ứng suất cục bộ.
• Dao động tải.
• Tuổi thọ mỏi của hệ thống.

Trong các dự án ladle crane hiện đại, việc tối ưu hóa đường truyền lực thường mang lại hiệu quả lớn hơn nhiều so với việc đơn thuần tăng kích thước kết cấu.

Khi tuổi thọ 20 năm được quyết định từ giai đoạn thiết kế

Một thực tế thường thấy trong các dự án cải tạo là phần lớn các vấn đề về mỏi không bắt nguồn từ vận hành. Chúng bắt nguồn từ những quyết định được đưa ra từ giai đoạn thiết kế.

Khi duty class được xác định không chính xác, phổ tải trọng bị đánh giá thấp, đường truyền lực chưa được tối ưu hoặc khi chất lượng liên kết không được kiểm soát đầy đủ. Những yếu tố này có thể không tạo ra vấn đề trong vài năm đầu tiên nhưng sẽ ảnh hưởng rõ rệt tới tuổi thọ dài hạn của hệ thống. Đó là lý do các kỹ sư thiết kế thường xem bài toán mỏi là một trong những nội dung quan trọng nhất của dự án ngay từ giai đoạn đầu.

Với dây chuyền sản xuất thép vận hành liên tục, cầu trục rót thép là điểm không thể gián đoạn trong chu kỳ nấu luyện: khi thiết bị dừng bất thường, lò EAF phải dừng chu kỳ, ladle nguội dần, và chi phí tổn thất sản lượng tích lũy theo từng giờ. Việc ngừng hoạt động bắt buộc để sửa chữa vết nứt mỏi trên kết cấu không chỉ là vấn đề kỹ thuật, nó là rủi ro kích hoạt điều khoản liquidated damages trong hợp đồng EPC. Đó là lý do phân tích giới hạn mỏi kỹ càng từ giai đoạn thiết kế là bảo hiểm cho timeline và ngân sách toàn dự án.

Kết luận

Những quyết định không thể nhìn thấy như load spectrum (phổ tải trọng) được tính theo điều kiện vận hành thực tế hay danh nghĩa; FAT class của mối hàn được chỉ định rõ hay để nhà chế tạo tự quyết; Laminated Hook được thiết kế để phân tán ứng suất hay chỉ đủ chịu tải tĩnh; hệ thống phanh 2 tầng được thiết lập theo EN 13135 hay chỉ đáp ứng yêu cầu tối thiểu.

Những quyết định này không xuất hiện trong báo giá. Ảnh hưởng của chúng lộ ra sau nhiều năm vận hành, khi mọi chi phí sửa chữa đều lớn hơn chi phí thiết kế đúng ngay từ đầu.
