Quy Trình Thử Nghiệm Nghiệm Thu Cầu Trục Rót Thép Cho EPC

Một EPC Director đã ký hợp đồng bàn giao nhà máy thép đúng hạn không có nhiều lựa chọn khi thiết bị nâng hạ cốt lõi gặp sự cố tại công trường. Không phải vì thiếu ngân sách xử lý – mà vì không còn thời gian.

Chi phí dừng lò luyện thép ước tính từ 10.000 đến 50.000 USD mỗi giờ. Một lỗi hàn dầm chính không được phát hiện tại xưởng sẽ chỉ lộ ra sau hàng trăm chu kỳ nâng tải tại công trường – lúc đó, việc sửa chữa trên độ cao 20 m trong môi trường bụi xỉ và bức xạ nhiệt cực đoan sẽ tốn gấp 5 đến 10 lần so với xử lý tại nhà máy sản xuất. Một hệ thống phanh không được kiểm tra đúng quy trình có thể dẫn đến thảm họa không thể khắc phục.

Bài viết này của VINALIFT phân tích chi tiết quy trình thử nghiệm nghiệm thu tại nhà máy (FAT) cho cầu trục rót thép theo tiêu chuẩn châu Âu – công cụ quản trị rủi ro kỹ thuật hiệu quả nhất mà một EPC Director có thể yêu cầu trước khi thiết bị rời xưởng sản xuất.

Menu Bài Viết

Tầm quan trọng của thử nghiệm nghiệm thu

Trong các dự án xây dựng tổ hợp luyện kim, cầu trục nhà máy thép không đơn thuần là thiết bị hỗ trợ mà là xương sống quyết định mạch máu sản xuất của toàn bộ nhà xưởng. Mọi sự cố phát sinh tại công trường đối với thiết bị này đều dẫn đến nguy cơ chậm trễ tiến độ chạy thử (Commissioning) và kéo theo tổn thất tài chính khổng lồ, ước tính lên đến hàng chục nghìn USD cho mỗi giờ dừng lò.

Chính vì vậy, quy trình thử nghiệm nghiệm thu tại nhà máy cho cầu trục rót thép (Factory Acceptance Test – FAT) đóng vai trò là chốt chặn kỹ thuật tối thượng. FAT giúp các nhà thầu EPC phát hiện và khắc phục triệt để các sai sót về chế tạo, lắp ráp cơ khí, đấu nối tủ điện và thuật toán điều khiển ngay tại xưởng của nhà sản xuất.

Việc giải quyết các lỗi này trong điều kiện nhà xưởng tiêu chuẩn luôn nhanh chóng, tiết kiệm và an toàn hơn gấp nhiều lần so với việc thực hiện trên độ cao 20m sát mái nhà xưởng lò luyện, nơi ngập tràn bụi mài mòn và bức xạ nhiệt cực đoan.

Các tiêu chuẩn thiết kế và chế tạo áp dụng trong quy trình FAT

Một thiết bị siêu nặng hoạt động trong môi trường “địa ngục” của nhà máy thép đòi hỏi các tiêu chuẩn thiết kế vô cùng khắt khe. Để đảm bảo tuổi thọ mỏi (Fatigue Life) bền bỉ, nhà sản xuất cầu trục theo tiêu chuẩn FEM 1.001 phải xác định chính xác tần suất sử dụng (Class of Utilization) đạt nhóm U8 và phổ tải trọng (Load Spectrum Factor) nhóm Q4 (chế độ làm việc siêu nặng tương đương A8/M8 trong FEM hoặc Class S8, S9 trong tiêu chuẩn châu Âu EN 13001).

Quy trình FAT phải được xây dựng dựa trên sự phối hợp chặt chẽ giữa các tiêu chuẩn cơ khí châu Âu và hệ thống quản lý chất lượng khép kín. Việc nghiệm thu từ khâu phôi thép đầu vào, quy trình hàn ngấu, cho đến thử nghiệm tải trọng và tích hợp hệ thống điện đều phải được giám sát bởi một nhà máy sản xuất cầu trục đạt chứng nhận ISO 9001:2015. Điều này đảm bảo tính nhất quán của dữ liệu kỹ thuật và giảm thiểu tối đa các rủi ro vận hành sau này.

Quy trình thử nghiệm nghiệm thu cầu trục rót thép

Bước 1: Kiểm tra kết cấu thép, kích thước hình học và hồ sơ chất lượng dầm cầu trục

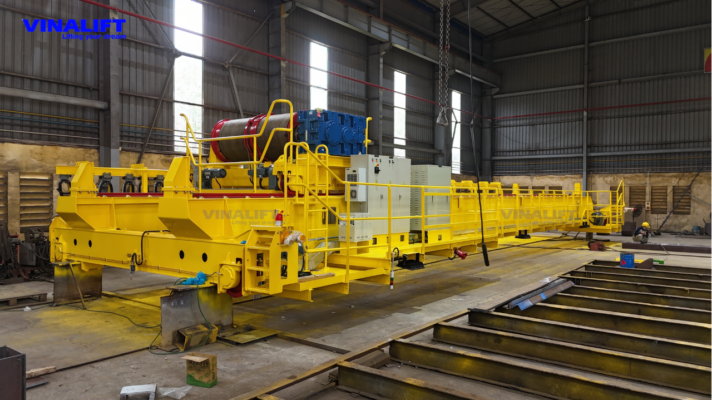

Giai đoạn đầu tiên của quy trình FAT tập trung vào việc thẩm định độ ổn định kết cấu của dầm cầu trục. Việc thiết kế dầm cầu trục tải trọng lớn yêu cầu sử dụng kết cấu dầm hộp với hệ thống vách ngăn chống vặn xoắn được bố trí cách nhau từ 1m đến 1.5m.

Kỹ sư nghiệm thu của EPC sẽ tiến hành các bước kiểm tra thực tế bao gồm:

Thẩm định hồ sơ kiểm tra không phá hủy (NDT): Xác tra toàn bộ kết quả siêu âm (UT 100%) và kiểm tra bột từ (MT) tại các đường hàn chịu lực chính liên kết các bản bích dầm chính, đảm bảo các mối hàn đạt độ ngấu hoàn toàn.
Đo đạc kích thước hình học: Kiểm tra khẩu độ dầm, độ lệch tim đường ray xe con, độ võng thiết kế của dầm chính để bù trừ biến dạng đàn hồi khi mang tải nặng.
Kiểm tra hệ thống bảo vệ chống nhiệt: Thẩm định cấu tạo tấm chắn bức xạ nhiệt (Heat Shields) lắp dưới bụng dầm chính. Hệ thống tấm chắn này phải có lớp đệm không khí hoặc bông gốm (Ceramic Fiber) dày từ 50-100mm cách nhiệt hiệu quả, đảm bảo nhiệt độ của đáy dầm luôn dưới mức giới hạn an toàn 70°C khi đối mặt với thùng thép lỏng 1600°C bên dưới.

Bước 2: Thử nghiệm cơ cấu nâng hạ và hệ thống dự phòng động học

Đối với cầu trục luyện kim dùng trong khu vực lò đúc, triết lý “Single-Failure Proof” (Chống rủi ro điểm đơn) là yêu cầu bắt buộc. Cầu trục nạp liệu và cầu trục rót thép phải được thiết kế với hệ thống cáp kép độc lập (Dual-Rope Reeving System).

Quy trình FAT sẽ mô phỏng tình huống đứt cáp giả lập để kiểm tra phản ứng của hệ thống cơ khí:

Khi một sợi cáp bị đứt đột ngột, lực căng trên sợi cáp còn lại sẽ tăng gấp đôi. Kỹ sư sẽ kiểm tra sự dịch chuyển của thanh cân bằng (Equalizer Bar/Equalizer Sheave).
Trạng thái mất cân bằng sẽ kích hoạt công tắc hành trình an toàn (Safety Limit Switches). Tín hiệu điện lập tức truyền về bộ điều khiển PLC trung tâm trong thời gian dưới 10ms để kích hoạt lệnh dừng khẩn cấp (E-Stop), khóa cứng tang cuốn cáp.
Thử nghiệm cơ cấu dự phòng truyền động (Drive Redundancy): Kỹ sư ngắt đột ngột một động cơ nâng chính để mô phỏng sự cố cháy động cơ trong vận hành thực tế. Hệ thống phải tự động chuyển sang chế độ một nửa tốc độ (Half-speed Mode) thông qua biến tần dự phòng và hộp giảm tốc bánh răng hành tinh (Planetary Gearbox) hoặc hộp số vi sai (Differential Gearbox). Tiêu chí nghiệm thu: cầu trục vẫn đưa được thùng thép lỏng về vị trí an toàn trước khi dừng hoàn toàn.

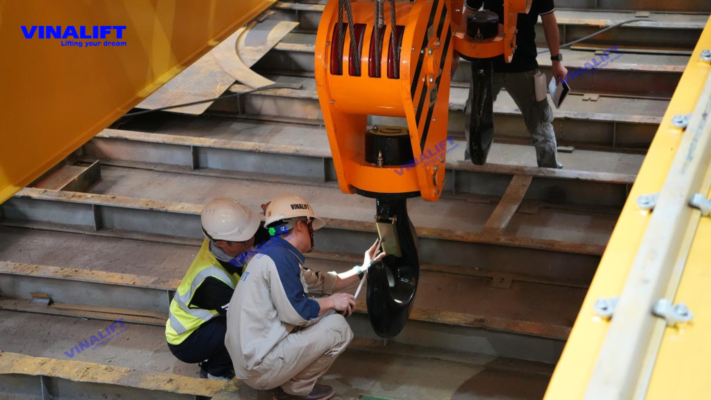

Kiểm tra cơ cấu móc của hệ cầu trục VINALIFT xuất sang Mỹ

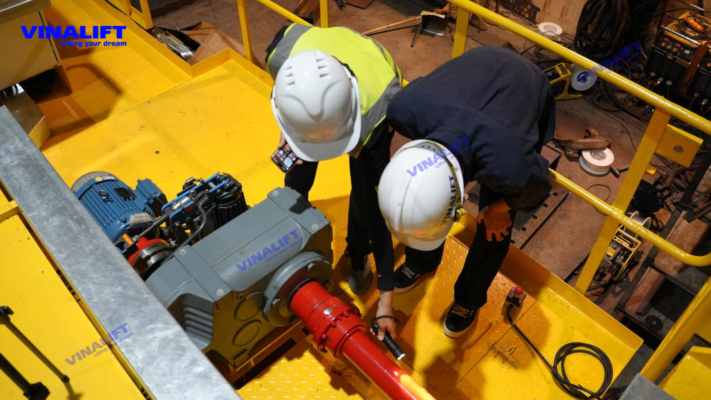

Bước 3: Kiểm tra hiệu năng hệ thống phanh an toàn hai tầng độc lập

Quy trình FAT phải thực hiện kiểm tra nghiêm ngặt hai tầng phanh hoạt động theo nguyên lý an toàn vĩnh cửu (Fail-Safe: đóng bằng lò xo, mở bằng thủy lực/điện):

Tầng 1 (Phanh làm việc): Lắp đặt trên trục tốc độ cao của động cơ, bao gồm hai bộ phanh độc lập, mỗi bộ có mô-men hãm đạt tối thiểu 150% mô-men xoắn định mức.
Tầng 2 (Phanh khẩn cấp): Hệ thống phanh đĩa kẹp thủy lực khổng lồ (Hydraulic Caliper Brakes) tác động trực tiếp lên vành của tang cuốn cáp (Rope Drum Flange). Phanh khẩn cấp được thử nghiệm kích hoạt tự động trong các trường hợp: quá tốc ly tâm vượt 115% tốc độ định mức (Overspeed), đứt cáp, mất điện đột ngột hoặc khi người vận hành nhấn nút dừng khẩn cấp.

Bước 4: Thử tải tĩnh và tải động theo quy chuẩn châu Âu

Đây là phần thử nghiệm trực quan nhất để chứng minh năng lực chịu tải mỏi thực tế của kết cấu thép và hệ thống truyền động. Quá trình kiểm tra tải trọng được giám sát chặt chẽ bởi các thiết bị đo cảm biến lực (Load Pins) lắp tại puly cân bằng:

Thử tải tĩnh (Static Load Test): Thực hiện ở mức tải bằng 125% tải trọng định mức (SWL). Tải trọng được nâng lên độ cao khoảng 100-200mm và giữ nguyên trong vòng 10 phút. Kỹ sư sẽ đo độ võng đàn hồi của dầm chính và kiểm tra xem có bất kỳ vết nứt, biến dạng dư hoặc rò rỉ dầu tại hệ thống hộp số, phanh thủy lực hay không.
Thử tải động (Dynamic Load Test): Thực hiện ở mức tải bằng 110% tải trọng định mức. Cầu trục tiến hành lặp lại liên tục các thao tác nâng, hạ, di chuyển để đánh giá độ ổn định của hệ thống dẫn động độc lập (Independent Drives) cũng như các bộ chặn giảm chấn cuối hành trình (Cellular/Hydraulic Buffers).

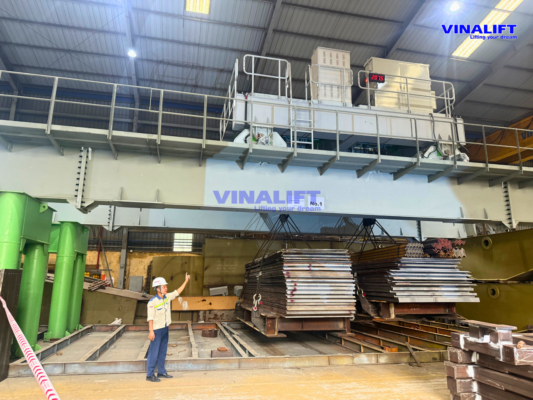

Thử tải có sự chứng kiến của đơn vị kiểm định độc lập và khách hàng

Bước 5: Thử nghiệm hệ thống điều khiển thông minh, CMS và bảo trì dự đoán

Trong kỷ nguyên công nghiệp 4.0, các tổng thầu EPC luôn ưu tiên các thiết bị tích hợp công nghệ điều khiển thông minh. Trong buổi FAT, các tính năng phần mềm cốt lõi sẽ được cấu hình và chạy thử nghiệm giả lập:

Điều khiển vòng kín (Closed-Loop Vector Control) & Torque Proving: Đảm bảo tính năng “Zero Rollback” – hoàn toàn không xảy ra hiện tượng trôi tải hoặc rung giật khi bắt đầu nâng thùng thép nóng lỏng.
Hệ thống chống lắc không cảm biến (Sensorless Anti-Sway): Thuật toán điều khiển tích hợp trong PLC tự động điều chỉnh biểu đồ gia tốc dựa trên chiều dài cáp hiện tại, triệt tiêu lực quán tính lắc để thùng thép dừng lại hoàn toàn ổn định.
Hệ thống định vị tuyệt đối (Absolute Positioning): Sử dụng hệ thống mã vạch bằng thép không gỉ (BPS – Barcode Positioning System) dọc đường ray kết hợp camera đọc hồng ngoại chuyên dụng để đảm bảo sai số định vị chỉ trong khoảng ±1 mm đến ±5 mm. Tính năng này cho phép thiết lập các vùng cấm bay ảo (No-Fly Zones) qua PLC để bảo vệ các khu vực nhạy cảm như trạm biến áp, phòng điều khiển trung tâm.
Hệ thống quản lý cầu trục (CMS) theo tiêu chuẩn ISO 12482: Thử nghiệm khả năng thu thập dữ liệu tải trọng liên tục, nhân với số chu kỳ hoạt động thực tế để tính toán thời gian làm việc an toàn còn lại (SWP – Safe Working Period), và hiển thị trực quan tuổi thọ mỏi của cáp thép và hộp số trên màn hình HMI.

Thực tiễn thi công và năng lực FAT của VINALIFT

Là đơn vị sản xuất thiết bị nâng hạ đạt chứng nhận ISO 9001:2015, VINALIFT đã thực thi quy trình FAT toàn phần theo tiêu chuẩn châu Âu cho các dự án cầu trục rót thép thực tế tại Việt Nam.

Các dự án điển hình:

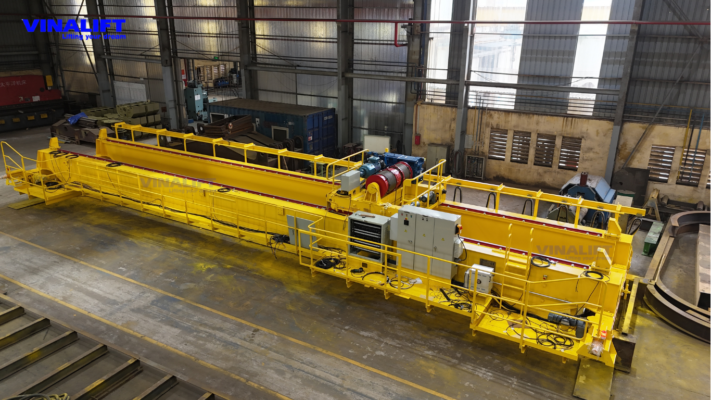

Cầu trục rót thép 75/20 tấn – Nhà máy thép Hòa Phát

Khẩu độ 19.5m – Chiều cao nâng 19m – Duty class A8 (FEM 1.001)

Mục đích: cẩu và rót thép lỏng trong khu vực lò luyện. Đây là thiết bị cầu trục rót thép hoạt động ở chế độ siêu nặng A8.

Quy trình thực thi FAT tại xưởng của VINALIFT bao gồm: thử tải tĩnh 125% SWL có chứng kiến của bên thứ ba, kiểm tra UT 100% mối hàn dầm chính, demo thuật toán Anti-Sway và Absolute Positioning trên PLC/HMI trước khi xuất xưởng.

VINALIFT luôn sẵn sàng kho linh kiện tại Việt Nam và đội kỹ thuật tại chỗ – rút ngắn thời gian phản ứng sự cố so với nhà sản xuất nước ngoài phải nhập linh kiện theo đặt hàng.

Kết luận

Quy trình thử nghiệm nghiệm thu tại nhà máy cho cầu trục rót thép không chỉ là bước thủ tục hành chính, mà là công cụ quản trị rủi ro kỹ thuật và tiến độ hiệu quả nhất đối với một EPC. Việc đầu tư nghiêm túc vào giai đoạn FAT giúp giảm thiểu các lỗi hệ thống có thể phát sinh khi lắp đặt thực tế tại công trường nhà máy luyện kim.

Hướng tới mục tiêu vận hành an toàn tuyệt đối và nâng cao hiệu suất dòng chảy kim loại nóng từ khâu nạp liệu đến khâu đúc phôi, việc lựa chọn một đối tác chế tạo am hiểu sâu sắc tiêu chuẩn FEM 1.001 và có năng lực FAT thực tế như VINALIFT là bước đi chiến lược. Thiết kế cầu trục cho nhà máy thép của VINALIFT không chỉ đáp ứng công năng nâng hạ phôi thép và cuộn thép thông thường, mà còn là giải pháp kỹ thuật tổng thể tích hợp công nghệ tự động hóa thông minh, mang lại sự an tâm tuyệt đối cho các nhà thầu EPC.

Từ xưởng sản xuất tại Việt Nam đến công trường nhà máy thép ở Nam Mỹ, VINALIFT đang kiến tạo từng viên gạch cho di sản công nghiệp Việt Nam trên bản đồ thế giới. Mỗi quy trình FAT được thực thi không phải để đáp ứng thủ tục – mà để đảm bảo rằng thiết bị rời xưởng với sự chắc chắn rằng nó sẽ không bao giờ là lý do khiến dự án của bạn trễ hạn.

Yêu cầu FAT Checklist Template và buổi review kỹ thuật 30 phút với kỹ sư VINALIFT

Nếu bạn đang chuẩn bị hồ sơ kỹ thuật cho giai đoạn FAT hoặc cần đánh giá năng lực nhà sản xuất trước đấu thầu, đội ngũ kỹ sư thiết kế của VINALIFT sẵn sàng làm việc trực tiếp – cung cấp bộ checklist FAT chuẩn châu Âu và phân tích rủi ro kỹ thuật cụ thể cho dự án của bạn.
