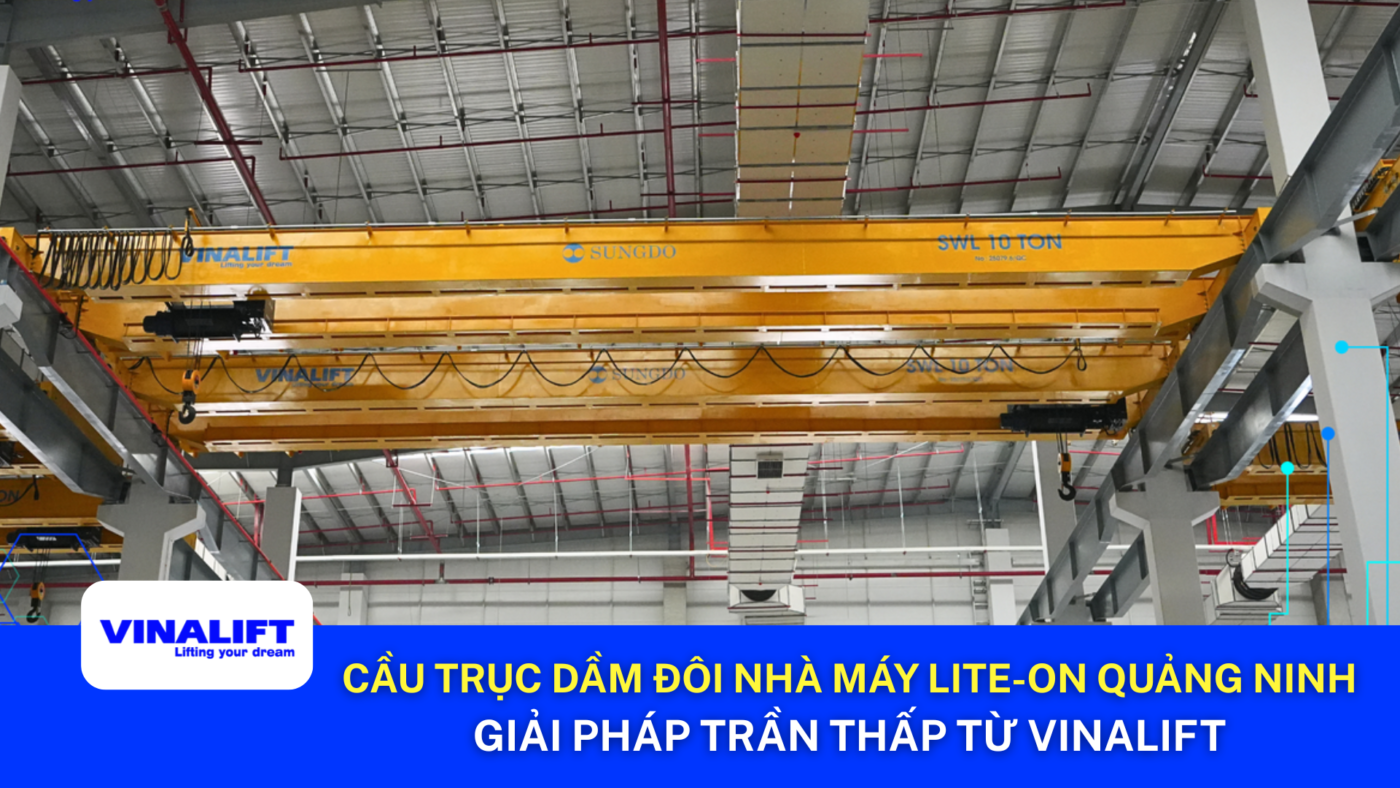

Cầu Trục Dầm Đôi Nhà Máy LITE-ON Quảng Ninh: Giải Pháp trần thấp từ VINALIFT
Th6
Dự án: Cung cấp trọn gói hệ thống cầu trục chuyên dụng tại Nhà máy LITE-ON Quảng Ninh.
Chủ đầu tư: Công ty TNHH LITE-ON Việt Nam (Tập đoàn LITE-ON).
Tổng thầu EPC: Công ty Cổ phần Xây dựng Vilai Việt (VILAI VIET).
Nhà thầu phụ phụ trách thiết bị nâng hạ: Công ty Cổ phần kết cấu thép và thiết bị nâng Việt Nam (VINALIFT).
Bối cảnh dự án LITE-ON Quảng Ninh

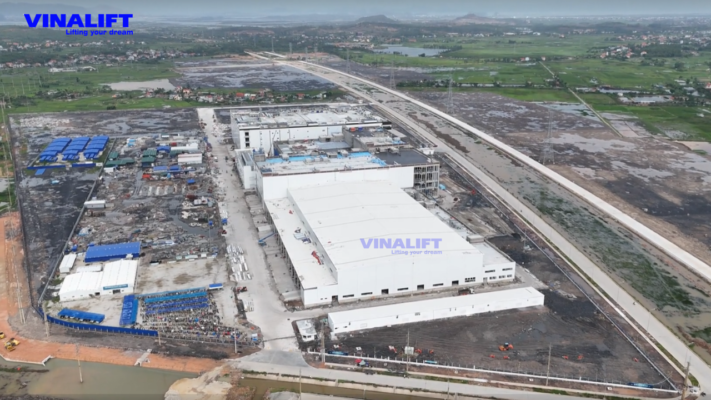

Dự án xây dựng Nhà máy LITE-ON Quảng Ninh (Giai đoạn thiết kế cơ sở cho Nhà xưởng 1 và Văn phòng phụ trợ) là một trong những dự án FDI trọng điểm trong lĩnh vực sản xuất linh kiện điện tử công nghệ cao. Với yêu cầu khắt khe về tiến độ, tính đồng bộ và an toàn tuyệt đối từ Chủ đầu tư LITE-ON, Tổng thầu Vilai Việt đã lựa chọn thiết lập liên danh tư vấn thiết kế và sàng lọc nghiêm ngặt các nhà thầu phụ năng lực.
Trong dự án này, VINALIFT vinh dự đồng hành với vai trò nhà thầu phụ chịu trách nhiệm trọn gói từ khâu thiết kế đến chế tạo và lắp đặt bàn giao toàn bộ hệ thống cầu trục dầm đôi vận hành bên trong nhà xưởng.
Thách thức không gian và bài toán tải trọng lớn

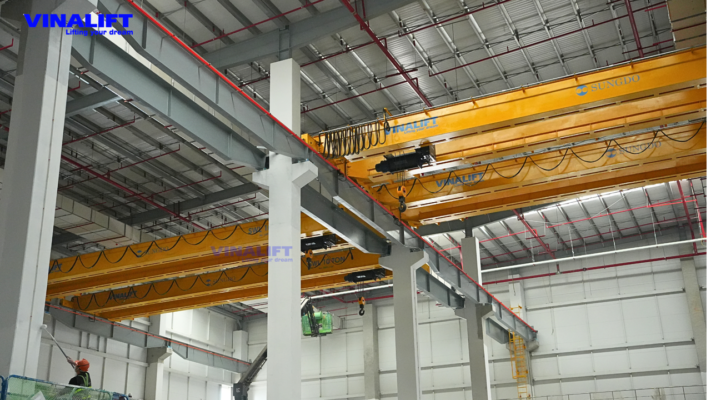

Thách thức lớn nhất của dự án nằm ở xung đột không gian kiến trúc: Nhà xưởng 1 có thiết kế trần thấp để tối ưu hệ thống phòng sạch và đường ống kỹ thuật (HVAC).
Tuy nhiên, để đáp ứng dây chuyền lắp đặt block máy móc hạng nặng, Chủ đầu tư vẫn yêu cầu cao độ nâng móc phải đạt mức tối đa (~12m đối với tải trọng 10 tấn). Với mật độ dòng thiết bị dày đặc gồm 08 bộ cầu trục 10 tấn (vận hành ghép đôi trên cùng một hệ đường chạy dọc xưởng dài 110m) và 05 bộ cầu trục 5 tấn.
VINALIFT không chỉ cung cấp thiết bị đơn thuần mà đã thiết lập một giải pháp kỹ thuật tùy biến toàn diện, đáp ứng hoàn toàn các tiêu chuẩn kỹ thuật khắt khe của tổng thầu và dòng vốn FDI.

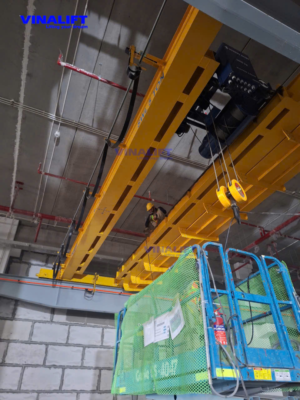

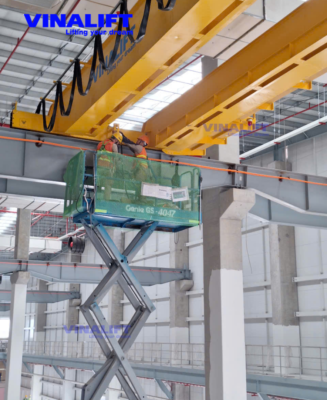

Trong vai trò nhà thầu phụ chịu trách nhiệm cho thiết bị nâng hạ, VINALIFT đã khẳng định năng lực thiết kế và chế tạo đạt chuẩn quốc tế, giải quyết thành công bài toán hạ tầng khắc nghiệt, đáp ứng nghiêm ngặt các tiêu chuẩn về độ sạch, an toàn và tính liên tục phục vụ chuỗi sản xuất linh kiện điện tử chất lượng cao của Tập đoàn LITE-ON.
Giải pháp thực thi chuyên biệt từ
Trọng tâm công nghệ
Để giải quyết triệt để bài toán trần thấp tại nhà máy LITE-ON Quảng Ninh, VINALIFT đã tập trung chiều sâu kỹ thuật vào các điểm mấu chốt:
- Cầu trục dầm đôi Double Lowhead: VINALIFT loại bỏ cấu trúc đặt xe con ngồi trên đỉnh dầm thông thường. Đội ngũ kỹ sư đã thiết kế hệ ray di chuyển ngang hàn trực tiếp vào phần cánh dưới của dầm chính, đưa toàn bộ xe con cáp điện SUNGDO thế hệ mới nằm gọn trong lòng dầm hộp liên kết hàn. Giải pháp này giúp thu hẹp khoảng cách từ đỉnh cẩu đến trần xưởng xuống mức tối thiểu, tận dụng tối đa chiều cao nâng móc ($$~12$$) mà vẫn kiểm soát độ võng dầm chính ở mức cực hạn $$< 1/100$$ khi chịu tải 100%.

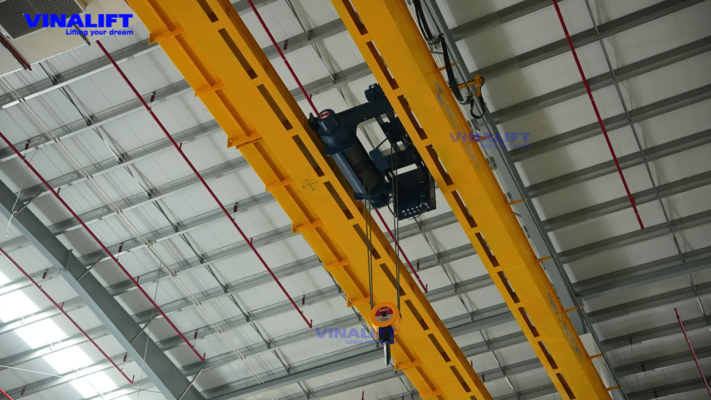

- Hệ thống điều khiển thông minh & Chống chấn động: Toàn bộ tủ điện điều khiển tích hợp thiết bị của hãng Schneider và biến tần Yaskawa/Mitsubishi (Nhật Bản). Công nghệ biến tần áp dụng cho cơ cấu di chuyển dọc nhà giúp cầu trục tăng – giảm tốc độ mượt mà, triệt tiêu hiện tượng xung lực gây rung lắc. Đặc điểm này bảo vệ tuyệt đối độ ổn định chịu lực cho kết cấu sàn, không gây chấn động cơ học ảnh hưởng đến các thiết bị đo lường kiểm thử điện tử công nghệ cao xung quanh trong xưởng.
- An toàn và hiệu suất vận hành ghép đôi: Nhằm phục vụ việc 2 cầu trục cùng hoạt động độc lập hoặc đồng thời trên một đường chạy dọc 110m, VINALIFT cấu trúc hệ thống giám sát an toàn đa tầng. Hệ thống bao gồm cảm biến giới hạn hành trình dọc nhà, giới hạn hành trình dọc dầm chính, thiết bị kiểm pha và cân điện tử cảnh báo quá tải thế hệ mới.
Xem thêm: [Bảng kiểm tra năng lực nhà sản xuất cầu trục hạng nặng cho EPC] — tiêu chí thẩm định nhà sản xuất bao gồm quy trình NDT, phun bi Sa2.5 và kiểm tra dầm hộp
Thông số kỹ thuật
| Thông số kỹ thuật cốt lõi | Hệ cầu trục dầm đôi 10 Tấn | Hệ cầu trục dầm đôi 5 Tấn (Loại 1 & 2) |
| Mã hiệu thiết bị | CaK 10T X 18.5M | CaK 5T X 8.6M & CaK 5T X 8.1M |
| Số lượng & Khẩu độ | 08 bộ – Khẩu độ: 18.5 mét | 04 bộ (Khẩu độ 8.6m) + 01 bộ (Khẩu độ 8.1m) |
| Chiều cao nâng móc | ~12 mét | ~5.55 mét |
| Hành trình di chuyển | Chiều dài nhà xưởng: 110 mét | Chiều dài nhà xưởng: 80 mét và 72 mét |
| Chế độ / Tiêu chuẩn | Chế độ làm việc M4 | Tiêu chuẩn TCVN 4244-2005 / FEM 1.001 |
| Pa lăng / Xe con | SUNGDO (Hàn Quốc) – Mã: SDL10-H12-MH | SUNGDO (Hàn Quốc) – Mã: SDL5-H6-MH |
| Chủng loại thiết kế | Double lowhead (Xe con chạy lòng dầm mái thấp) | Double lowhead (Xe con chạy lòng dầm mái thấp) |
| Công nghệ truyền động | Biến tần Yaskawa / Mitsubishi (Nhật Bản) | Biến tần Yaskawa / Mitsubishi (Nhật Bản) |
Phạm vi cung cấp
Với vai trò đối tác B2B chuyên nghiệp, VINALIFT chịu trách nhiệm trọn gói toàn bộ phần lõi công nghệ và hệ thống phụ trợ liên quan, bao gồm: Hệ sàn thao tác và lan can bảo vệ phục vụ kiểm tra bảo dưỡng; Hệ đường ray điện dọc nhà (loại thanh quẹt 3 pha bọc nhựa 4P-75A và 4P-50A); Tủ cấp điện nguồn; Hệ thống thang lên và sàn bảo dưỡng trên mỗi nhà xưởng. Tổng thầu Vilai Việt chỉ cần thực hiện dầm đường chạy thép hình I dọc nhà, tạo sự phối hợp nhịp nhàng, tối ưu hóa tiến độ thi công trên công trường.
Giá trị mang lại cho tổng thầu EPC & chủ đầu tư
Tiến độ và chất lượng
Quy trình triển khai trọn gói dòng sản phẩm thiết bị nâng hạ này được VINALIFT thực hiện nghiêm ngặt qua các giai đoạn đồng bộ:

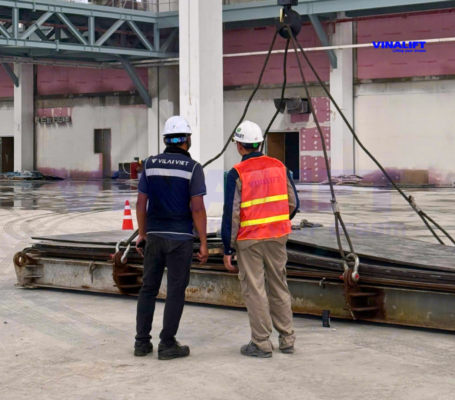

- Khảo sát phối hợp bản vẽ cơ sở: Kỹ sư VINALIFT làm việc trực tiếp với phòng thiết kế kết cấu của Tổng thầu Vilai Việt nhằm chuẩn hóa tọa độ tim ray và kiểm tra hành lang an toàn trần xưởng.
- Chế tạo và làm sạch bề mặt tiêu chuẩn Global: Toàn bộ kết cấu dầm hộp được sản xuất tại nhà máy VINALIFT, trải qua dây chuyền phun bi làm sạch đạt tiêu chuẩn Sa 2.5 và bọc phủ màng sơn Alkyd dày 120 Micrômét chống chịu ăn mòn công nghiệp cao.
Kiểm định và Thử tải thực tế:

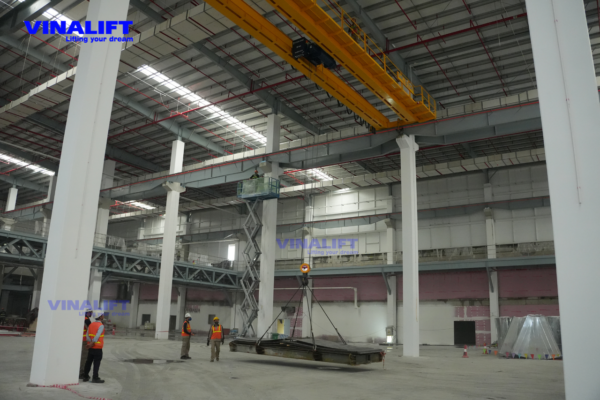

Chất lượng mối hàn kết cấu được kiểm soát bằng phương pháp thử nghiệm không phá hủy (NDT). Trước khi bàn giao chính thức cho LITE-ON Việt Nam, hệ thống được thử tải tĩnh và tải động thực tế dưới sự giám sát của cơ quan kiểm định an toàn độc lập.
Hiệu quả và cam kết
- Đảm bảo tiến độ bàn giao: Hệ thống cầu trục được thiết kế, chế tạo, nghiệm thu và kiểm định tải trọng thực tế chính xác theo các mốc cam kết, giúp Tổng thầu khẳng định uy tín vững chắc với Chủ đầu tư LITE-ON.
- Hiệu quả kinh tế vượt trội: Giải pháp nội địa hóa kết cấu thép dầm hộp tiêu chuẩn quốc tế kết hợp linh kiện lõi High-tech giúp tiết kiệm đáng kể chi phí đầu tư so với phương án nhập cẩu nguyên chiếc từ Châu Âu, trong khi hiệu suất vận hành hoàn toàn tương đương.
- Dịch vụ hậu mãi chuyên nghiệp: Cam kết đồng hành cùng Tổng thầu và Chủ đầu tư thông qua dịch vụ kỹ thuật và bảo trì sẵn sàng hỗ trợ, cung cấp linh kiện chính hãng nhanh chóng, đảm bảo dây chuyền sản xuất của nhà máy không bị gián đoạn.
Câu hỏi thường gặp (FAQ)
Cầu trục dầm đôi Low Headroom của VINALIFT phù hợp cho loại nhà xưởng nào?
- Giải pháp này tối ưu cho nhà xưởng có trần thấp, đặc biệt là nhà máy sản xuất linh kiện điện tử, phòng sạch có hệ thống đường ống kỹ thuật HVAC dày đặc — nơi vẫn đòi hỏi chiều cao nâng móc tối đa và tải trọng nâng lớn mà thiết kế xe con thông thường không đáp ứng được.
Giải pháp chống rung của VINALIFT đáp ứng yêu cầu nhà máy điện tử như thế nào?
- Biến tần điều khiển cơ cấu di chuyển dọc nhà tích hợp thuật toán tăng-giảm tốc mượt mà, triệt tiêu xung lực cơ học khi khởi động và dừng. Đặc điểm này bảo vệ độ ổn định kết cấu sàn và không gây chấn động ảnh hưởng đến thiết bị đo lường kiểm thử điện tử công nghệ cao vận hành xung quanh trong xưởng.
Thời gian từ ký hợp đồng đến bàn giao thiết bị là bao lâu?
- Với mô hình tự chủ thiết kế và chế tạo kết cấu thép tại nhà máy Hải Phòng kết hợp đặt hàng linh kiện song song từ đầu, VINALIFT kiểm soát toàn bộ timeline nội bộ — không phụ thuộc vào lead-time nhập khẩu nguyên chiếc. Tiến độ cụ thể được xác nhận trong hợp đồng và cam kết bằng văn bản.
Kết luận
Dự án cầu trục trần thấp tại nhà máy LITE-ON Quảng Ninh là minh chứng rõ nét cho năng lực thiết kế tùy biến và chế tạo cơ khí chính xác của VINALIFT. Bằng việc giải quyết triệt để bài toán không gian hẹp mà vẫn đảm bảo tải trọng và tiến độ khắt khe, VINALIFT mang đến giải pháp kỹ thuật toàn diện, đồng hành cùng các Tổng thầu EPC chinh phục những tiêu chuẩn khắt khe nhất của các chủ đầu tư quốc tế.
