Quản Lý Rủi Ro Cầu Trục EPC Và An Toàn Công Trường Thép

Trong hợp đồng EPC nhà máy thép, điều khoản liquidated damages thường được tính theo ngày, không phải theo tuần. Một mốc commissioning trễ 30 ngày vì hệ thống cầu trục chưa sẵn sàng có thể xóa sạch toàn bộ biên lợi nhuận của gói thầu thiết bị.

Rủi ro đó không đến từ thiết bị kém chất lượng. Nó đến từ những quyết định thiết kế sai được phát hiện quá muộn – spatial interference chỉ lộ ra khi dầm chính đã được cẩu lên đến vị trí lắp đặt, hệ thống phanh không đạt yêu cầu FAT chỉ được biết đến khi đoàn nghiệm thu đã có mặt tại công trường, lỗi lập trình điều khiển chỉ xuất hiện trong ca vận hành thử nóng đầu tiên.

Bài viết này của VINALIFT phân tích cụ thể các biện pháp quản lý rủi ro dự án cầu trục EPC và an toàn công trường – từ tiêu chuẩn thiết kế dầm chịu mỏi, hệ thống dự phòng cơ học đến tự động hóa giám sát – những yếu tố phải được quyết định từ giai đoạn đấu thầu, không phải sau khi sự cố xảy ra.

Menu Bài Viết

Thách thức lớn về tiến độ và an toàn

Trong các dự án xây dựng nhà máy thép, thiết bị nâng hạ không chỉ đóng vai trò vận chuyển thông thường mà là xương sống quyết định nhịp sản xuất (cycle time) của toàn hệ thống. Đặc biệt, khu vực lò điện hồ quang (EAF) và khu vực đúc liên tục yêu cầu sự hoạt động liên tục của các thiết bị chuyên dụng như cầu trục nạp liệu và cầu trục rót thép. Đối với nhà thầu EPC, bất kỳ sự chậm trễ nào trong quá trình bàn giao, chạy thử nghiệm hệ thống cầu trục công nghiệp đều trực tiếp làm tê liệt chuỗi chạy thử nguội và chạy thử nóng của toàn bộ dự án.

Rủi ro tiến độ và an toàn trong giai đoạn thi công thường xuất phát từ việc thiếu đồng bộ giữa khảo sát thực tế và thiết kế chi tiết dầm cầu trục tải trọng lớn, dẫn đến việc lắp đặt tại hiện trường bị va chạm không gian. Thêm vào đó, việc nâng hạ các thùng thép lỏng có nhiệt độ từ 1.500°C đến 1.600°C đặt ra yêu cầu tuyệt đối về an toàn vận hành. Một lỗi nhỏ trong khâu chế tạo cơ khí hoặc lập trình điều khiển có thể dẫn đến thảm họa rơi tải nóng chảy, phá hủy toàn bộ thiết bị nhà xưởng và đe dọa trực tiếp đến tính mạng con người.

Quản lý rủi ro thiết kế theo tiêu chuẩn

Để kiểm soát rủi ro từ gốc, nhà thầu EPC phải yêu cầu đối tác thiết kế áp dụng các tiêu chuẩn quốc tế nghiêm ngặt nhất dành cho thiết bị nâng hạ hạng nặng. Hai hệ thống tiêu chuẩn phổ biến nhất hiện nay là tiêu chuẩn Châu Âu FEM 1.001 và tiêu chuẩn Mỹ CMAA Class F.

Động lực học và phân cấp kết cấu dầm

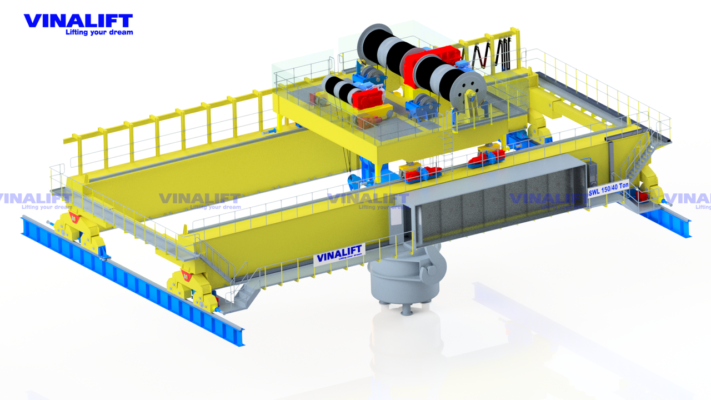

Khi thẩm định thiết kế dầm cầu trục tải trọng lớn cho nhà máy thép, các Giám đốc dự án cần yêu cầu đơn vị chế tạo tính toán chi tiết dựa trên hệ số mỏi phi tuyến tính, tỷ lệ với lập phương của tải trọng nâng thực tế:

Trong đó Kp là hệ số phổ tải trọng, biểu thị mức độ tổn thương mỏi của kết cấu thép. Đối với cầu trục luyện kim hoạt động liên tục 24/7, phổ tải trọng bắt buộc phải được thiết kế đạt mức Q4 (Rất nặng), kết hợp với tần suất sử dụng đạt nhóm U7 hoặc U8 (trên 2x10^6 chu kỳ làm việc). Việc này tương đương với cấp thiết kế kết cấu thép A8 theo FEM 1.001 hoặc Class S8, S9 theo tiêu chuẩn EN 13001.

Yêu cầu kết cấu đi kèm: hệ thống cầu trục thiết kế theo yêu cầu này bắt buộc phải sử dụng cấu trúc dầm hộp với hệ thống vách ngăn chống xoắn (diaphragms) được hàn ngấu hoàn toàn và kiểm tra siêu âm (UT) 100% mối hàn để ngăn chặn tình trạng nứt mỏi sau vài năm vận hành. Thiết kế cầu trục theo tiêu chuẩn CMAA Class F đảm bảo biên độ võng tĩnh luôn nhỏ hơn 1/1000 khẩu độ dầm, triệt tiêu các dao động có hại cho nhà xưởng.

Phòng ngừa rủi ro vận hành

Một chương trình quản lý rủi ro dự án cầu trục EPC và an toàn công trường hiệu quả đòi hỏi thiết bị phải được tích hợp triết lý thiết kế dự phòng rủi ro điểm đơn (Single-Failure Proof), bảo đảm hệ thống vẫn đứng vững khi có một chi tiết chịu lực bị phá hủy.

Hệ thống tời nâng hạ dự phòng và cáp kép

Tại các khu vực nguy hiểm, cầu trục rót thép hai dầm hoặc bốn dầm phải sử dụng cơ cấu cáp kép độc lập (Dual-rope reeving system). Tang quấn cáp được tiện rãnh kép đối xứng. Khi một sợi cáp bị đứt đột ngột, sợi cáp còn lại có nhiệm vụ gánh toàn bộ tải trọng mà không làm rơi thùng thép lỏng. Hệ số an toàn (safety factor) của cáp thép trong trường hợp này phải được nâng lên tối thiểu là 4:1 khi chỉ còn một cáp chịu tải đơn lẻ.

Để hệ thống nhận biết tức thời sự cố đứt cáp, một thanh cân bằng tích hợp puly cân bằng và công tắc hành trình giới hạn an toàn được lắp đặt tại đầu neo cáp. Khi có sự mất cân bằng lực căng giữa hai nhánh cáp, thanh cân bằng sẽ lật nghiêng lập tức, tác động vào công tắc hành trình để gửi tín hiệu về bộ điều khiển trung tâm PLC thực hiện lệnh dừng khẩn cấp (E-Stop) trong vòng dưới 10 mili-giây.

Ngoài ra, cơ cấu truyền động cũng cần áp dụng nguyên lý dự phòng động học. Thay vì dùng một động cơ điện công suất lớn, hệ thống sử dụng hai động cơ kết nối song song qua hộp số vi sai (planetary gearbox). Khi một động cơ gặp sự cố cháy cuộn dây, hệ thống tự động ngắt ly hợp của động cơ hỏng, động cơ còn lại tiếp tục vận hành ở chế độ một nửa tốc độ (half-speed mode) để đưa thùng thép lỏng về vị trí hạ tải an toàn, ngăn chặn tình trạng thép đông đặc gây hủy hoại thiết bị nâng hạ.

Xem thêm: [Triết lý thiết kế không chấp nhận điểm lỗi đơn trong cầu trục rót thép] — kiến trúc 6 lớp Single-Failure Proof đầy đủ

Thiết kế phanh hai tầng và bảo vệ nhiệt cho cáp thép

Đối với cầu trục nạp liệu và cầu trục rót thép, hệ thống phanh bắt buộc phải thiết kế hai tầng độc lập:

Phanh làm việc (Service Brakes): Lắp đặt trên trục tốc độ cao của động cơ điện.
Phanh khẩn cấp (Emergency Brakes): Sử dụng các cụm phanh đĩa thủy lực (hydraulic caliper brakes) kẹp trực tiếp vào vành tang cuốn cáp (rope drum flange).

Thiết kế này bảo vệ tải trọng nâng hạ ngay cả khi toàn bộ chuỗi truyền động cơ học bị phá hủy (như gãy trục đầu ra của hộp số). Nguyên tắc thiết kế phanh luôn là đóng bằng lò xo và mở bằng lực thủy lực/điện (spring-applied, power-released), bảo đảm cẩu tự động khóa cứng an toàn khi mất điện toàn nhà máy.

Do tiếp xúc với nguồn bức xạ nhiệt khổng lồ từ thép lỏng, bên dưới bụng dầm chính, cabin và cụm móc cẩu phải được trang bị các tấm chắn bức xạ nhiệt (heat shields) cấu trúc nhiều lớp (thép không gỉ kết hợp lớp bông khoáng cách nhiệt). Cáp thép phải sử dụng loại lõi thép chịu nhiệt độc lập (IWRC) để tránh hiện tượng bay hơi mỡ bôi trơn và bốc cháy ngầm như đối với loại cáp lõi đay thông thường.

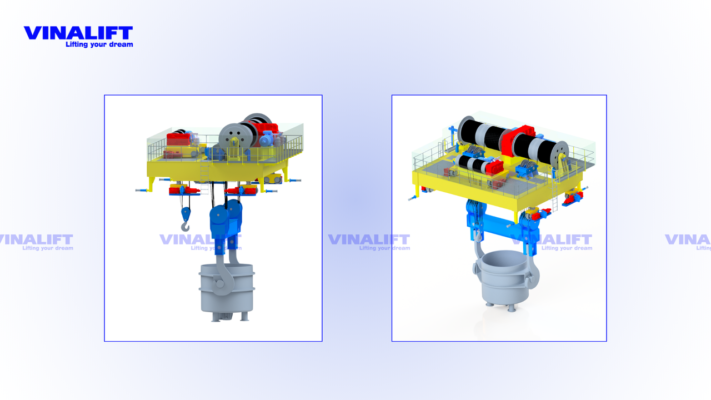

Cầu trục nhà máy thép dùng để nâng thùng thép, phôi thép và cuộn thép

Xem thêm: [Hệ thống phanh nhiều lớp trong cầu trục rót thép] — phân tích chi tiết kiến trúc Service Brake và Hydraulic Caliper Brake kẹp tang cuốn

Tối ưu hóa chuỗi vận hành

Các công nghệ thông minh (Smart Features) tích hợp trên cầu trục thiết kế theo yêu cầu đóng vai trò quan trọng trong việc giảm thiểu tối đa sai sót từ người vận hành cầu trục rót thép, tối ưu hóa an toàn công trường trong giai đoạn vận hành thử nghiệm và bàn giao.

Kiểm soát dao động và định vị tuyệt đối

Hệ thống chống lắc vòng hở (open-loop anti-sway) sử dụng các thuật toán toán học nạp trực tiếp vào biến tần (VFD) để tự động điều chỉnh biểu đồ gia tốc tăng và giảm tốc dựa trên chiều dài cáp thực tế đo từ encoder nâng hạ. Công nghệ này giúp dập tắt dao động của thùng thép lỏng ngay khi đến đích, ngăn ngừa rủi ro thép lỏng sóng sánh trào ra ngoài và nâng cao năng suất vận hành lên đến 20%.

Để hệ thống vận hành bán tự động hoặc tự động hóa hoàn toàn, cầu trục treo tải trọng lớn cần được trang bị hệ thống định vị tuyệt đối (Absolute Positioning System). Công nghệ định vị bằng mã vạch thép không gỉ (BPS – Barcode Positioning System) dán dọc đường chạy kết hợp camera hồng ngoại cho phép xác định tọa độ chính xác với sai lệch dưới ±5mm, hoạt động ổn định trong môi trường nhiều khói bụi và nhiệt độ cao.

Kiểm soát vùng cấm bay và LOTO phần cứng

Thông qua phần mềm điều khiển trên PLC, kỹ sư tự động hóa có thể thiết lập các khối không gian ảo 3D được gọi là các vùng cấm bay (No-Fly Zones) bảo vệ các khu vực nhạy cảm như trạm biến áp, phòng điều khiển trung tâm hoặc lối đi bộ của công nhân. Khi cẩu mang tải đi vào ranh giới cảnh báo, PLC sẽ tự động kích hoạt chế độ giảm tốc và cưỡng bức dừng di chuyển hướng đó, từ chối lệnh điều khiển sai của con người.

Để bảo vệ thợ bảo trì làm việc trên cao dọc theo đường ray của cầu trục treo, quy trình gắn thẻ khóa (LOTO – Lock-out/Tag-out) vật lý được kết hợp với hệ thống cửa khóa liên động cơ điện (Guard Locking). Cửa bước lên hành lang cầu trục chỉ được phép mở bằng cuộn hút solenoid khi hệ thống PLC xác nhận trạng thái an toàn: cẩu đã đỗ đúng vị trí bảo trì, nguồn điện động lực đã được cúp và khóa vật lý tại cầu dao chính đã được đóng.

Xem thêm: [Quy trình thử nghiệm nghiệm thu cầu trục rót thép chuẩn châu Âu cho EPC] — Bước 5 mô tả chi tiết quy trình kiểm tra hệ thống điều khiển thông minh và No-Fly Zones trong FAT

Lựa chọn đối tác cung ứng thiết bị nâng hạ đạt chuẩn

Để loại bỏ các rủi ro chậm trễ tiến độ dự án EPC, việc lựa chọn một nhà sản xuất cổng trục theo tiêu chuẩn FEM 1.001 có năng lực thiết kế sâu sắc và sở hữu nhà máy sản xuất cầu trục đạt chứng nhận ISO 9001:2015 là yếu tố tiên quyết.

VINALIFT thiết kế, chế tạo và kiểm soát toàn bộ chuỗi từ bản vẽ kỹ thuật đến bàn giao tại công trường – tại nhà máy đạt chứng nhận ISO 9001:2015 với đầy đủ quy trình UT 100%, phun bi Sa2.5 và FAT có chứng kiến của bên thứ ba độc lập.

Với kho linh kiện dự phòng duy trì thường trực tại Việt Nam và đội ngũ kỹ sư có mặt tại công trường trong vòng 24 giờ, VINALIFT loại bỏ biến số lớn nhất trong chuỗi rủi ro tiến độ EPC: thời gian chờ xử lý sự cố từ nhà sản xuất nước ngoài.

Đó là lý do các nhà thầu EPC làm việc với VINALIFT có thể đưa mốc commissioning vào hợp đồng với chủ đầu tư và giữ được cam kết đó.

Case Study Thực Tế: Năng Lực Triển Khai Dự Án Ngành Thép Tại Việt Nam

Để minh chứng cho năng lực quản lý rủi ro thiết kế và tiến độ, VINALIFT đã triển khai thành công hàng loạt hệ thống thiết bị nâng hạ hạng nặng đạt tiêu chuẩn quốc tế cho các đại dự án công nghiệp quy mô lớn. Tiêu biểu như:

Ngành Thép – Cầu trục dầm đôi 20/5T – Dự án Danieli Mỹ phục vụ dây chuyền bốc dỡ phôi và nâng hạ cuộn thép thành phẩm.

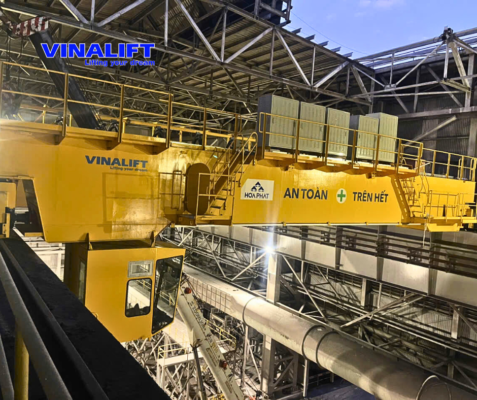

Ngành Thép – Cổng trục dốc container – Dự án Danieli Mỹ Nhà máy Thép Hòa Phát – một trong những tổ hợp luyện kim lớn nhất Đông Nam Á.

Việc làm chủ hoàn toàn từ khâu tư vấn thiết kế, chế tạo tại nhà máy đạt chuẩn ISO 9001:2015 cho đến khâu vận chuyển, lắp đặt tại hiện trường giúp VINALIFT kiểm soát chặt chẽ các rủi ro về mặt không gian. Điều này đảm bảo các mốc thử tải và bàn giao của tổng thầu EPC luôn chuẩn xác, loại bỏ hoàn toàn nguy cơ phạt chậm tiến độ.

Kết luận

Quản lý rủi ro dự án cầu trục EPC không đơn thuần là việc lập kế hoạch trên giấy, mà phải được “phần cứng hóa” thông qua các giải pháp kỹ thuật dự phòng cơ học, hệ thống phanh an toàn hai tầng và các tính năng kiểm soát tự động hóa thông minh. Đầu tư đúng mức vào chất lượng thiết kế từ giai đoạn đấu thầu giúp nhà thầu EPC loại bỏ rủi ro chậm tiến độ, giảm thiểu chi phí downtime và xây dựng uy tín bền vững đối với chủ đầu tư.

Từ các tổ hợp luyện kim tại Việt Nam đến nhà máy thép ở Nam Mỹ, VINALIFT đang chứng minh rằng quản lý rủi ro kỹ thuật ở chuẩn quốc tế không phải đặc quyền của nhà sản xuất châu Âu. Mỗi dự án bàn giao đúng hạn là một cam kết được giữ và là một viên gạch xây dựng di sản công nghiệp Việt Nam trên bản đồ EPC toàn cầu.
