Là một trong những đơn vị tiên phong trong lĩnh vực thiết kế và chế tạo thiết bị nâng tại Việt Nam, VINALIFT tự hào là nhà cung cấp hệ thống cầu trục dầm đôi 80/20 tấn cho Khu liên hợp sản xuất gang thép Hòa Phát Dung Quất. Sản phẩm được thiết kế chuyên biệt để đáp ứng cường độ làm việc liên tục trong môi trường khắc nghiệt, khẳng định năng lực kỹ thuật và chất lượng chuẩn quốc tế của VINALIFT đối với ngành công nghiệp nặng.
1. Tổng Quan Dự Án & Thách Thức Kỹ Thuật

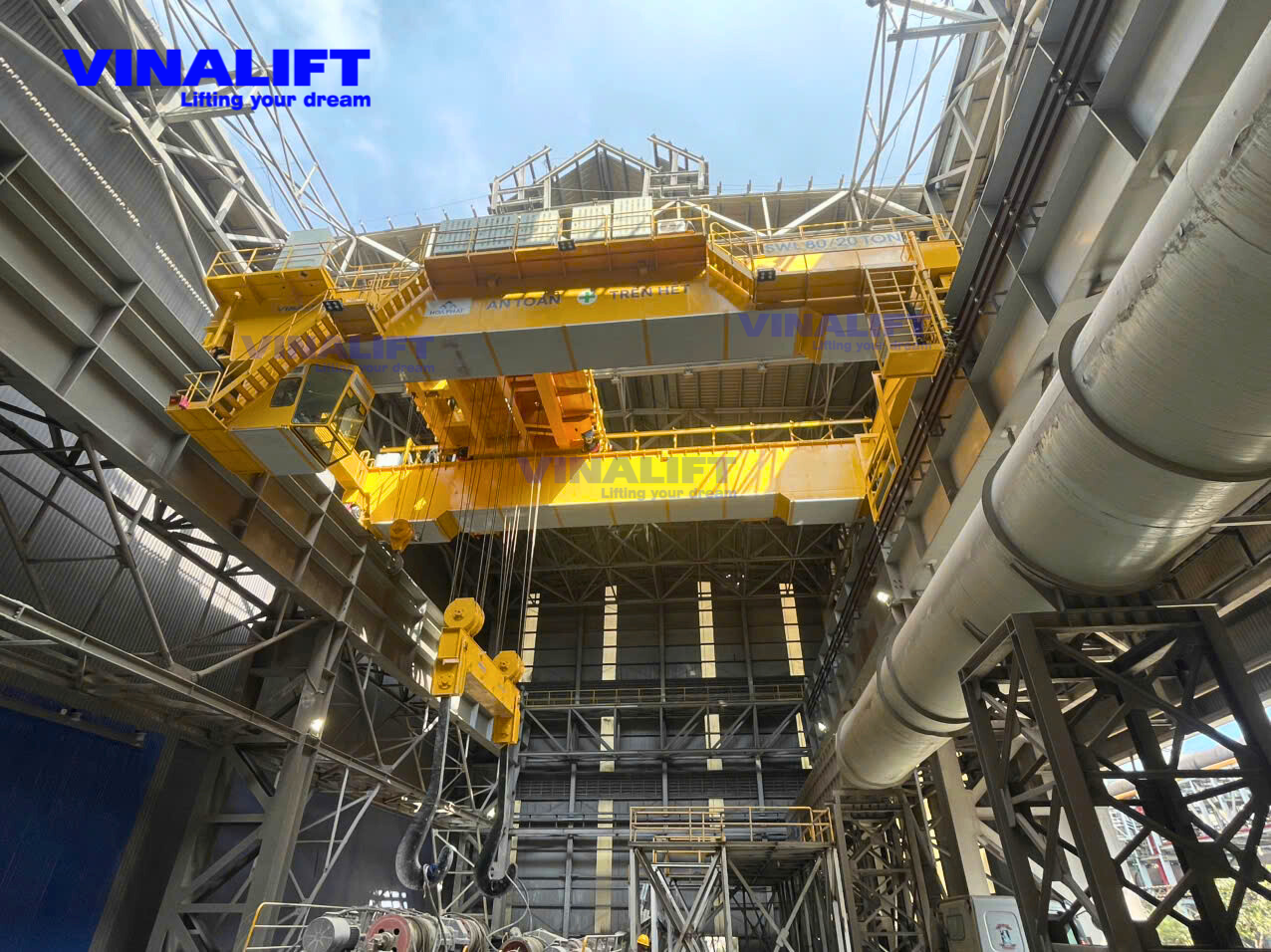

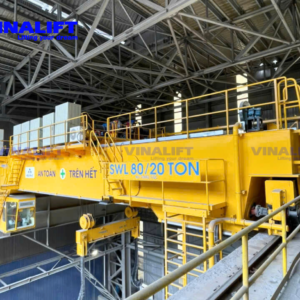

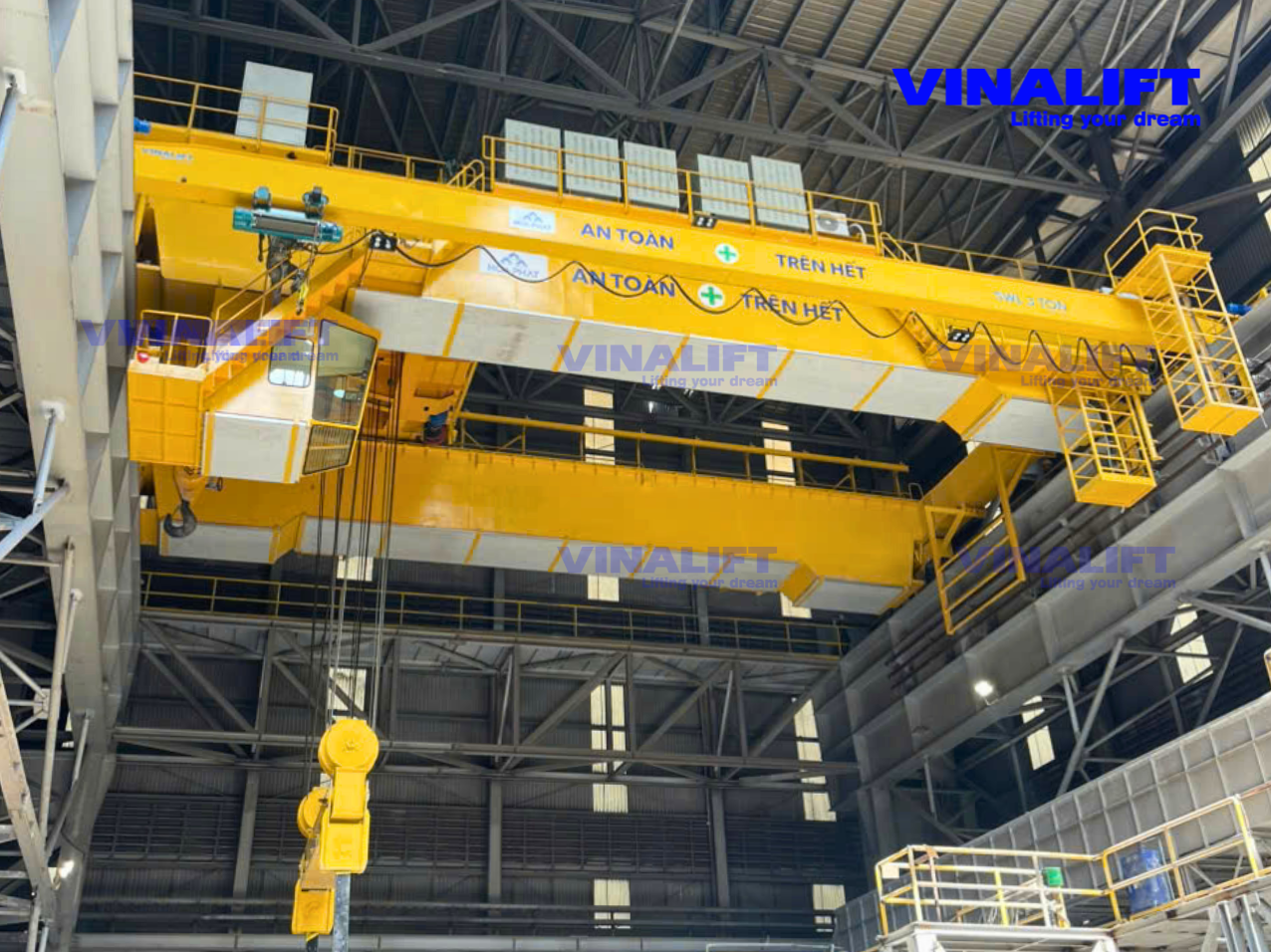

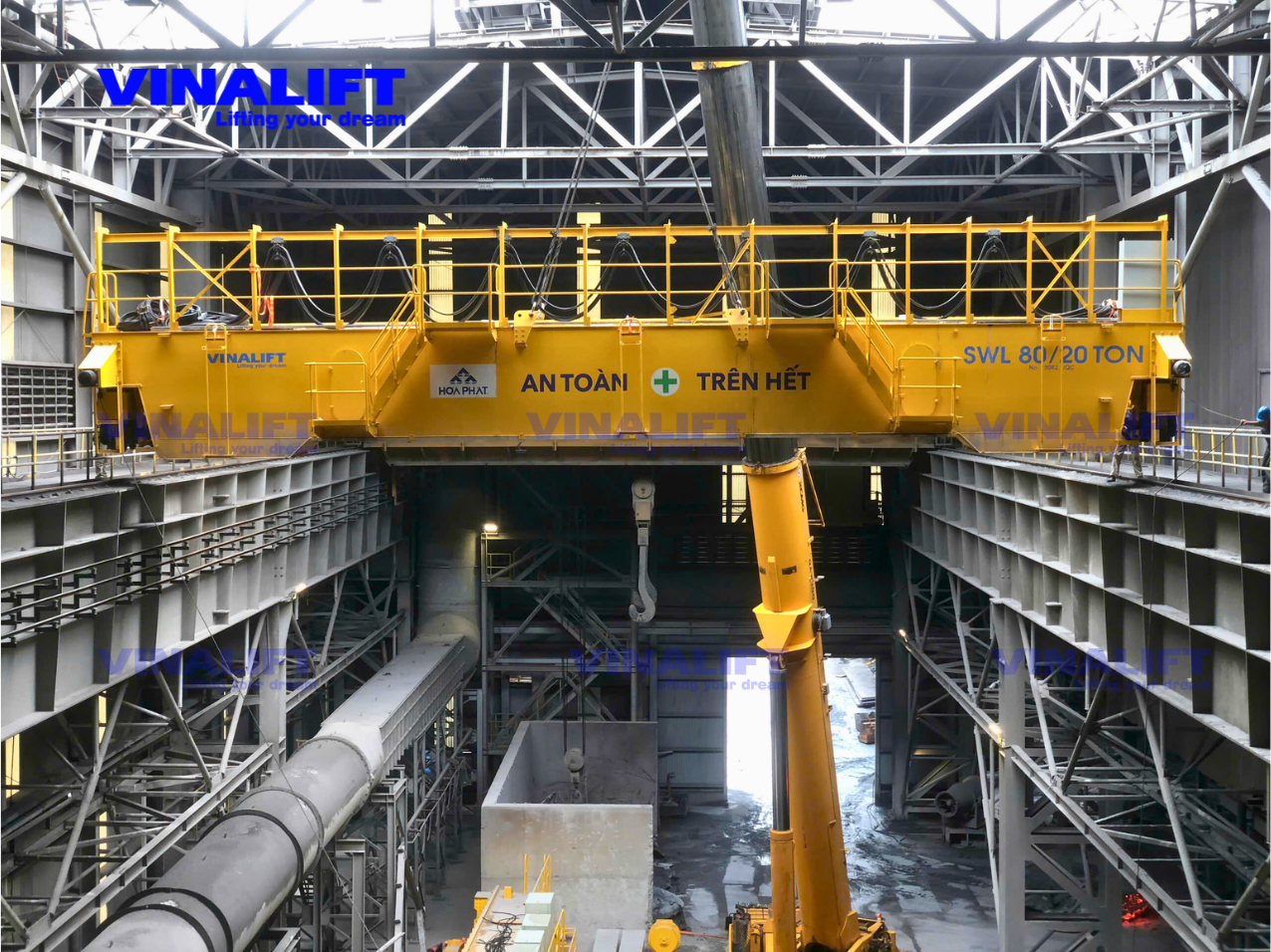

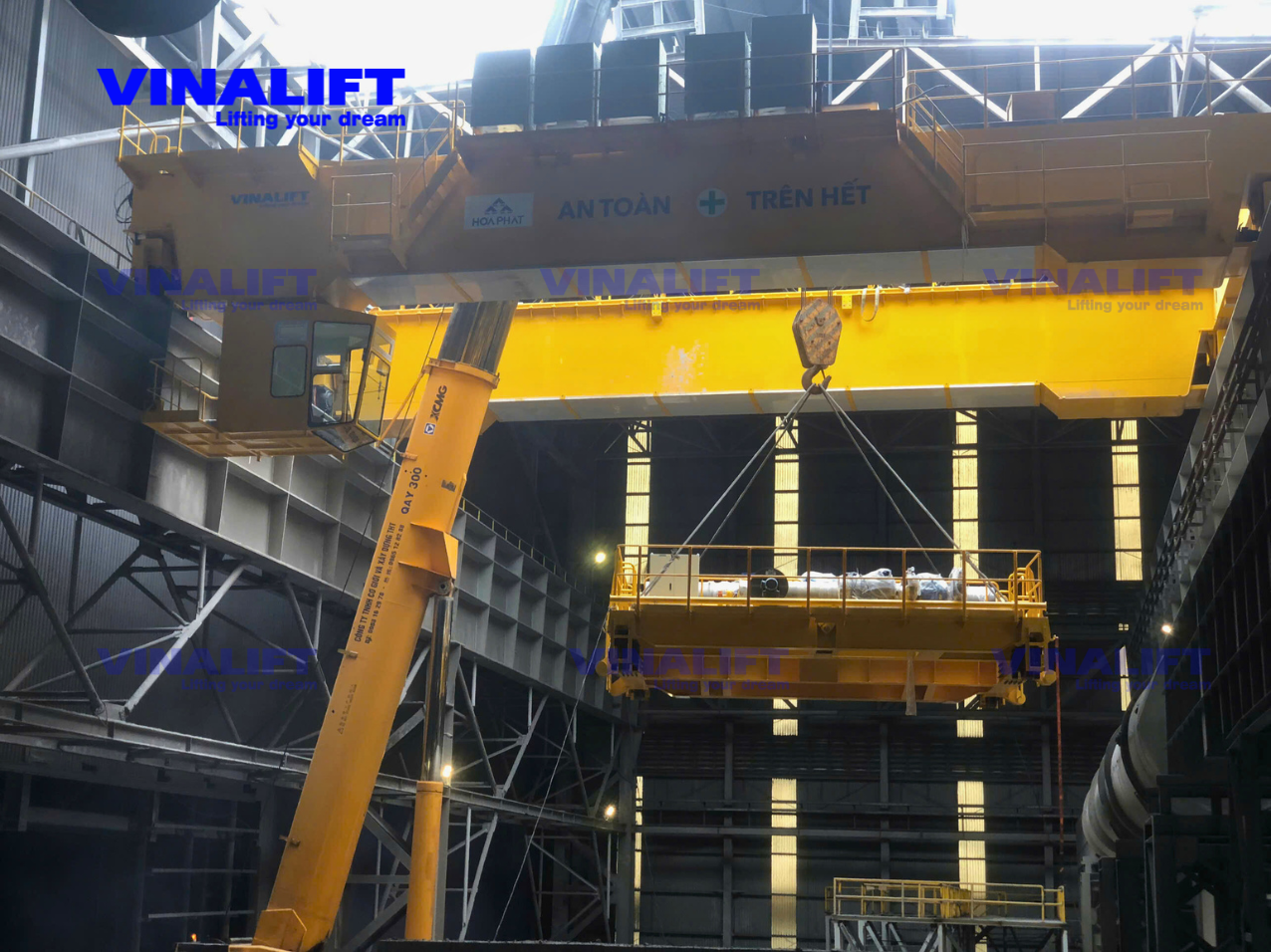

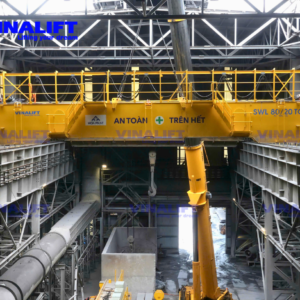

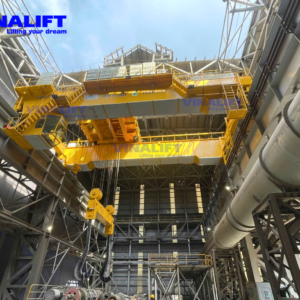

Hệ thống cầu trục dầm đôi 80/20 tấn do VINALIFT chế tạo được lắp ráp và vận hành tại Gian MN ủ xỉ mở rộng, nhà máy HRC1 thuộc Khu liên hợp sản xuất gang thép Hòa Phát Dung Quất.
Đặc thù của khu vực ủ xỉ thép là môi trường làm việc vô cùng khắc nghiệt: nhiệt độ môi trường lên tới ≤60°C, mật độ bụi dày đặc và bức xạ nhiệt rất lớn. Để đáp ứng được điều kiện này, đội ngũ kỹ sư của VINALIFT đã tính toán và áp dụng các tiêu chuẩn thiết kế khắt khe nhất, tích hợp hệ thống làm mát chuyên dụng và bảo vệ đa lớp cho các thiết bị điện, điện tử và cơ cấu cơ khí, đảm bảo thiết bị vận hành bền bỉ theo chế độ làm việc A6M6 (tiêu chuẩn ISO).
2. Thông Số Kỹ Thuật Cơ Bản – Cầu trục dầm đôi 80/20 tấn VINALIFT
Cầu trục được thiết kế với dải thông số kỹ thuật tối ưu hóa cho quy trình nâng hạ vật tư tải trọng siêu lớn tại nhà máy cán thép:
Loại thiết bị: Cầu trục dầm đôi (Double Girder Overhead Crane)
Tải trọng nâng: Móc chính 80 tấn / Móc phụ 20 tấn
Khẩu độ: 19 mét
Chiều cao nâng: 20 mét (đối với móc 80T) và 24 mét (đối với móc 20T)
Chế độ làm việc (ISO): A6M6 – Chế độ làm việc nặng, tần suất hoạt động liên tục.
Tốc độ vận hành:
- Nâng/hạ móc 80T: 0,95 ~ 9,5 m/phút (Sử dụng biến tần)
- Nâng/hạ móc 20T: 0,93 ~ 9,3 m/phút (Sử dụng biến tần)
- Di chuyển xe con (Crab): 38 m/phút
- Di chuyển xe lớn (Crane): 77 m/phút

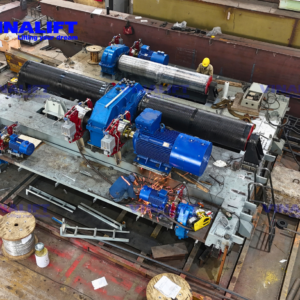

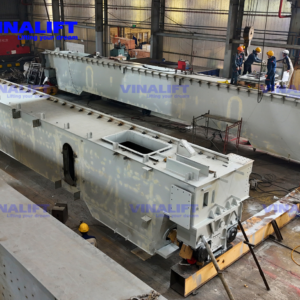

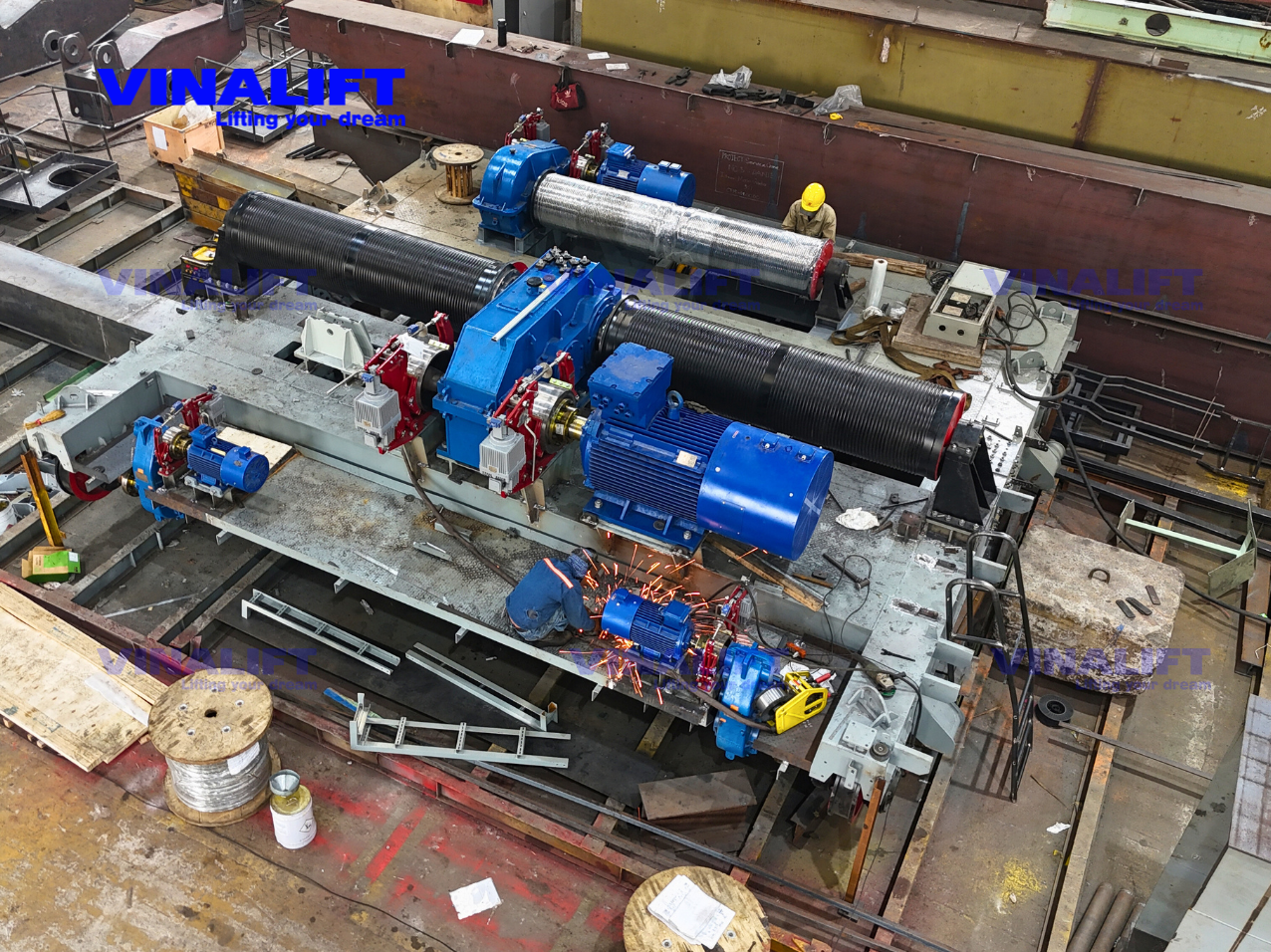

3. Cấu Tạo Cốt Lõi & Hệ Thống Thiết Bị Tích Hợp
Sự ổn định của cầu trục 80/20 tấn nằm ở việc tuyển chọn và tích hợp đồng bộ các cơ cấu truyền động và thiết bị điện từ những thương hiệu hàng đầu thế giới:
Hệ thống Truyền động (Cơ khí): * Động cơ: Sử dụng các dòng động cơ công suất lớn, chịu nhiệt tốt từ các hãng uy tín như JiaMuSi, WuXi, Shanghai, hoặc ChangJiang.
Hộp giảm tốc: Được tính toán kỹ lưỡng tỷ số truyền (i) để tối ưu mô-men xoắn.
- Cơ cấu nâng chính: QY3D-560-45-IXH (i=45)
- Cơ cấu nâng phụ: ZQA750-40.17-7H (i=40.17)
- Cơ cấu di chuyển xe lớn: ZQA500-20.49-1 (i=20.49)
- Cơ cấu di chuyển xe con: JSC600-46.7-6 (i=46.7)

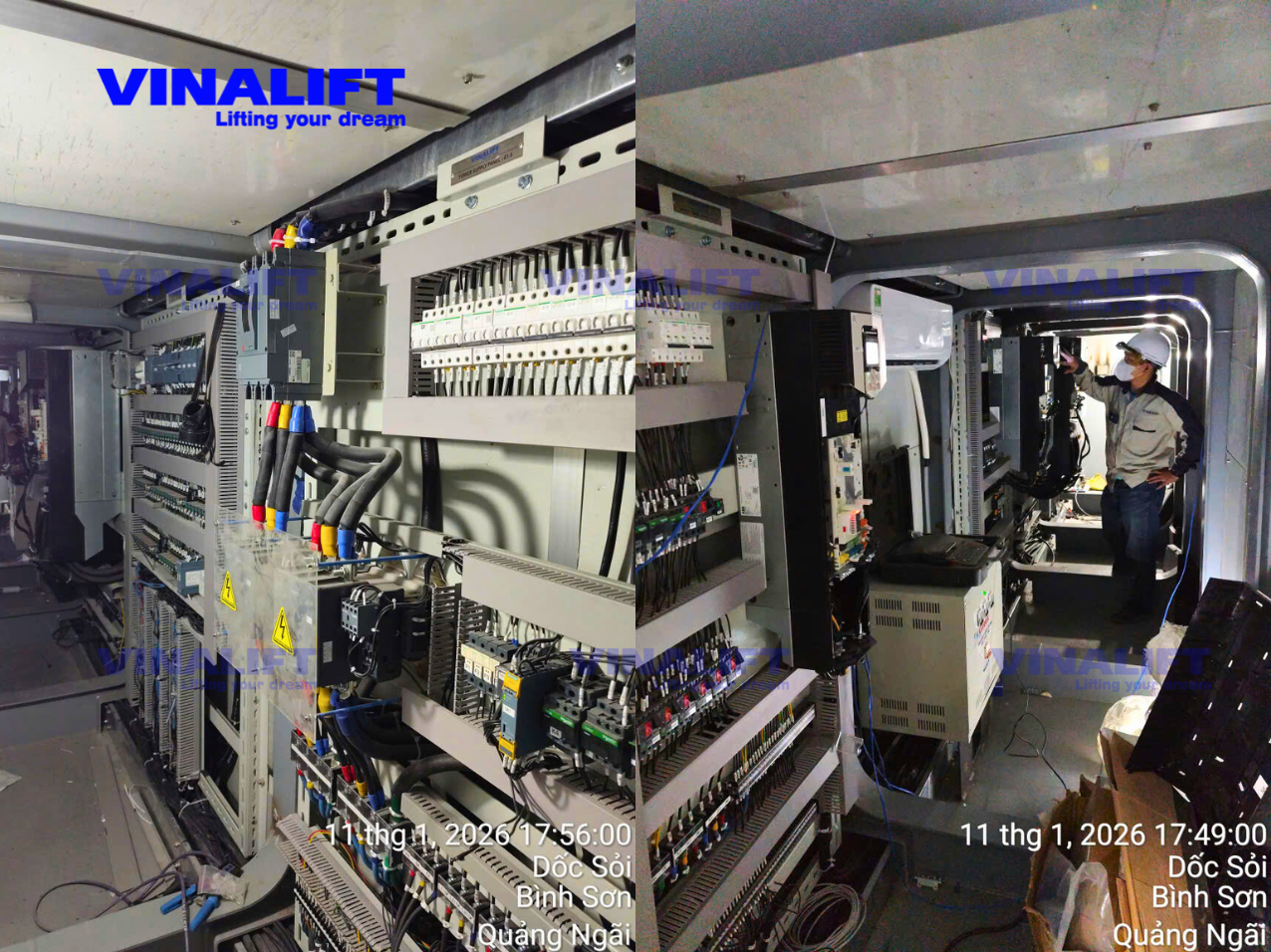

Hệ thống Điện & Điều khiển: * Điều khiển tốc độ vô cấp bằng Biến tần ABB hoặc Siemens cho tất cả các cơ cấu (nâng hạ và di chuyển), giúp cầu trục khởi động mềm, vận hành êm ái và định vị chính xác tải trọng.
- Tích hợp bộ điều khiển lập trình PLC và màn hình HMI của Siemens, cho phép giám sát thông số theo thời gian thực.
- Các thiết bị đóng cắt an toàn từ Siemens, ABB, hoặc Schneider.
- Hệ thống cáp điện chuyên dụng chịu nhiệt và chống mài mòn từ Hunan Hualing, Anhui Huaxing, KHKT Basheng Yuandong, Jiangsu Shangshang.
4. Hệ Thống Vận Hành An Toàn Trong Môi Trường Bức Xạ Nhiệt
An toàn tuyệt đối cho người vận hành và thiết bị là ưu tiên hàng đầu trong triết lý thiết kế của VINALIFT.

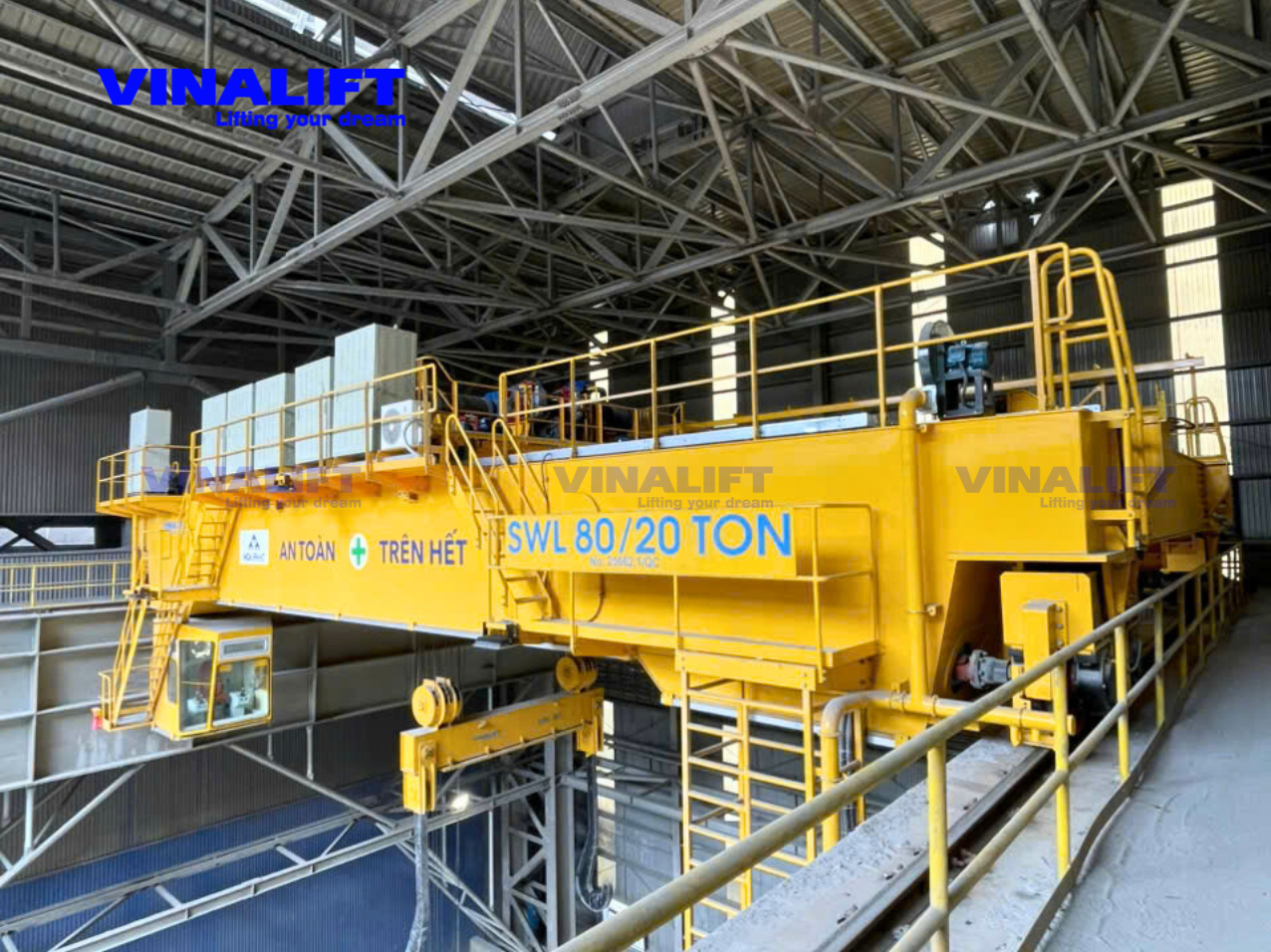

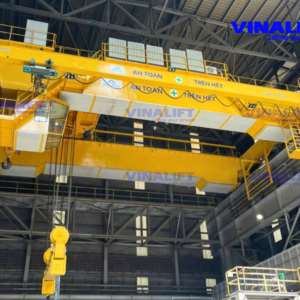

Cabin điều khiển chuyên dụng: Do nhiệt độ tại gian ủ xỉ lên tới 60°C, Cabin được VINALIFT thiết kế đặc biệt với lớp cách nhiệt cường độ cao, cơ cấu chống bụi kín khít và hệ thống điều hòa không khí công nghiệp chuyên dụng, tạo môi trường làm việc an toàn và thoải mái cho người vận hành.
Hệ thống bảo vệ đa lớp: * Thiết bị bảo vệ quá tải chính xác cao (từ các hãng Yuyao Pacific, Yoyao General, Ningbo Zhonghe).
- Ứng dụng cảm biến quang laser DT35 (hãng Sick – Đức) kết hợp cùng cảm biến tiệm cận để giám sát hành trình, chống va chạm hiệu quả cho cả cơ cấu di chuyển xe lớn và xe con.
- Hệ thống di chuyển sử dụng ray xe lớn loại QU80 chuyên dụng cho tải trọng nặng, đảm bảo khả năng chịu tải và chống rung lắc tối đa.
5. Dịch Vụ Bảo Hành & Hậu Mãi Chuyên Nghiệp
Hiểu được tầm quan trọng của việc duy trì hoạt động sản xuất liên tục tại các nhà máy công nghiệp nặng, VINALIFT cung cấp dịch vụ hậu mãi và bảo trì chuyên nghiệp với cam kết:
-
Hỗ trợ kỹ thuật 24/7: Đội ngũ kỹ sư giàu kinh nghiệm luôn sẵn sàng tư vấn và xử lý sự cố.
-
Vật tư thay thế chính hãng: Kho phụ tùng đa dạng, đảm bảo cung cấp và thay thế nhanh chóng các thiết bị điện, cơ khí hao mòn để giảm thiểu tối đa thời gian dừng máy (downtime).
-
Bảo dưỡng định kỳ: Cung cấp các gói dịch vụ kiểm tra, bảo dưỡng định kỳ giúp tăng cường tuổi thọ thiết bị và đảm bảo an toàn vận hành dài hạn.
XEM THÊM: DỊCH VỤ BẢO DƯỠNG 24/7 CỦA VINALIFT
VINALIFT – Đối Tác Tin Cậy Của Ngành Công Nghiệp Nặng
Hệ thống cầu trục dầm đôi 80/20 tấn tại dự án Hòa Phát Dung Quất là minh chứng rõ nét cho năng lực của VINALIFT trong việc cung cấp các giải pháp kết cấu thép và thiết bị nâng phi tiêu chuẩn. Chúng tôi cam kết mang đến những sản phẩm đáp ứng đầy đủ các tiêu chuẩn quốc tế như ISO 9001:2015, FEM 1.001, đồng hành cùng sự phát triển bền vững của các tổng thầu EPC và chủ đầu tư trên toàn cầu.
Quý khách hàng/Đối tác có nhu cầu tư vấn thiết kế và chế tạo các giải pháp cầu trục, cổng trục tải trọng lớn phục vụ nhà máy luyện kim, nhiệt điện, thủy điện và cảng biển, vui lòng liên hệ trực tiếp với đội ngũ kỹ sư của VINALIFT để được hỗ trợ chuyên sâu.
