Cổng Trục Dầm Đôi Là Gì? Cấu Tạo, Ưu Điểm Và Ứng Dụng Thực Tế

Trong lĩnh vực công nghiệp nặng, cảng biển và xây dựng hạ tầng, việc nâng hạ các cấu kiện siêu trường, siêu trọng đòi hỏi những thiết bị có độ an toàn và ổn định tuyệt đối. Cổng trục dầm đôi là giải pháp nâng hạ tối ưu nhất đáp ứng các yêu cầu khắt khe này.

Vậy cổng trục dầm đôi là gì? Cấu tạo và tính ứng dụng thực tế ra sao? Hãy cùng các chuyên gia kỹ thuật tại VINALIFT tìm hiểu chi tiết qua bài viết dưới đây.

Cổng trục dầm đôi là gì?

Cổng trục dầm đôi (Double Girder Gantry Crane) là một loại thiết bị nâng hạ chuyên dụng có thiết kế dạng cổng, di chuyển trên hệ thống ray đặt trên mặt đất. Điểm đặc trưng của thiết bị này là hệ thống chịu tải chính bao gồm hai dầm chính đặt song song với nhau, được nâng đỡ bởi hệ thống chân chữ A ở hai đầu.

So với cổng trục dầm đơn, cổng trục dầm đôi có khả năng chịu tải trọng lớn hơn rất nhiều (từ 5 tấn lên đến 1000 tấn), khẩu độ vươn xa hơn và hoạt động cực kỳ ổn định trong điều kiện thời tiết khắc nghiệt như gió bão tại các khu vực cảng biển hay nhà máy đóng tàu.

Cấu tạo chi tiết của cổng trục dầm đôi

Một hệ thống cổng trục dầm đôi tiêu chuẩn thường bao gồm 5 cụm bộ phận chính, phối hợp với nhau để đảm bảo thiết bị vận hành an toàn, ổn định và đạt hiệu suất cao.

Hệ kết cấu thép chịu lực

Đây là bộ khung chịu tải chính của toàn bộ thiết bị. Kết cấu thép thường được chế tạo từ các loại thép cường độ cao như Q345B hoặc SS400, tuân thủ tiêu chuẩn hàn AWS D1.1 và tiêu chuẩn làm sạch bề mặt ISO 8501.

Các thành phần chính gồm:

Dầm chính (Main Girder): Gồm hai dầm hộp hoặc dầm giàn không gian bố trí song song. Đây là bộ phận chịu tải trọng lớn nhất và cũng là đường ray để xe con di chuyển.

Dầm biên (End Carriage): Là bộ phận kết nối chân cổng với cụm bánh xe di chuyển, giúp phân bổ tải trọng xuống hệ thống ray.

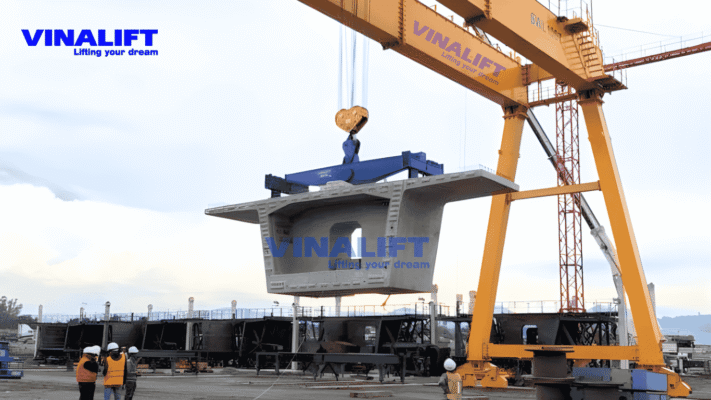

Chân cổng (Legs): Thiết kế dạng chữ A hoặc khung hộp, kết nối dầm chính với dầm biên. Với các cổng trục khẩu độ lớn, hệ thống thường sử dụng chân cứng và chân mềm để triệt tiêu ứng suất giãn nở nhiệt.

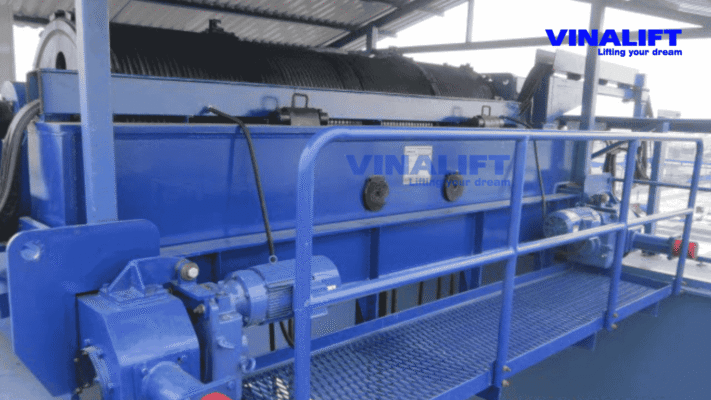

Cơ cấu nâng hạ (Xe con/Tời nâng)

Xe con là cơ cấu trực tiếp thực hiện việc nâng hạ và di chuyển tải trọng dọc theo hai dầm chính của cổng trục.

Hệ thống xe con thường bao gồm:

• Động cơ nâng hạ
• Hộp giảm tốc
• Tang cuốn cáp
• Hệ thống phanh
• Móc cẩu an toàn

Tùy theo tải trọng thiết kế, xe con có thể sử dụng pa lăng điện tiêu chuẩn hoặc cơ cấu nâng tổ hợp dành cho các thiết bị tải trọng lớn.

Cơ cấu di chuyển cổng trục

Hệ thống này cho phép cổng trục di chuyển dọc theo chiều dài nhà xưởng hoặc bãi cảng.

Các thành phần chính gồm:

Cụm bánh xe di chuyển: Được chế tạo từ thép hợp kim cường độ cao và được nhiệt luyện tôi cao tần để tăng độ bền và khả năng chịu mài mòn.

Động cơ liền hộp giảm tốc: Cổng trục thường sử dụng động cơ từ các thương hiệu như Siemens, SEW, Sumitomo hoặc Bonfiglioli, kết hợp biến tần để điều khiển tốc độ.

Hệ thống điện và điều khiển thông minh

Hệ thống điện đóng vai trò điều khiển toàn bộ hoạt động của thiết bị.

Các thành phần bao gồm:

• Tủ điện điều khiển
• Hệ thống cấp điện xe con (Festoon system)
• Hệ thống cấp điện dọc đường băng
• Cabin điều khiển hoặc điều khiển từ xa

Nhiều hệ thống hiện đại còn tích hợp PLC và hệ thống giám sát thông minh để tối ưu vận hành.

Hệ thống thiết bị an toàn

Để đảm bảo an toàn trong quá trình vận hành, cổng trục dầm đôi được trang bị nhiều thiết bị bảo vệ như:

• Bộ giới hạn tải trọng (Overload Limiter)
• Công tắc hành trình nâng hạ
• Công tắc hành trình di chuyển
• Khóa kẹp ray chống trôi
• Còi và đèn cảnh báo
• Cảm biến chống va chạm

Ưu điểm vượt trội của cổng trục dầm đôi

• Khả năng chịu tải trọng lớn: Cổng trục dầm đôi có thể đáp ứng dải tải trọng rộng từ 5 tấn đến trên 500 tấn, thậm chí lớn hơn đối với các thiết kế đặc biệt.
• Độ ổn định cao: Hai dầm chính song song tạo nên kết cấu vững chắc, giúp giảm rung lắc khi nâng hạ tải trọng lớn.
• Phù hợp môi trường ngoài trời: Thiết bị có thể hoạt động ổn định trong môi trường cảng biển, nhà máy đóng tàu hoặc bãi container.
• Tối ưu chiều cao nâng:Do trolley đặt trên đỉnh dầm chính, móc cẩu có thể nâng cao hơn so với cổng trục dầm đơn.

Ứng dụng thực tế trong các ngành công nghiệp trọng điểm

Với sức mạnh vượt trội, cổng trục dầm đôi là “trái tim” của nhiều dự án công nghiệp nặng:

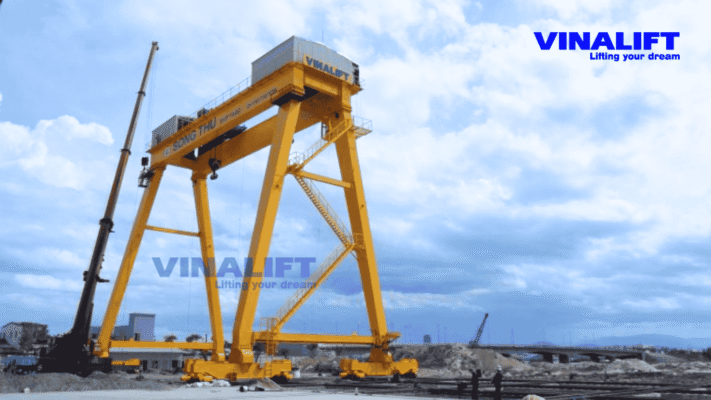

Ngành đóng tàu và cảng biển: Lắp ráp các block tàu thủy, xếp dỡ container, thiết bị siêu trường siêu trọng.

Dự án: CỔNG TRỤC 20 TẤN – CẢNG LẠCH HUYỆN

Thi công hạ tầng, cầu đường: Nâng hạ dầm cầu bê tông dự ứng lực (như các dự án đường vành đai, đường cao tốc).
DỰ ÁN: CỔNG TRỤC 30+30 TẤN – ĐƯỜNG VÀNH ĐAI 3

Nhà máy thủy điện, nhiệt điện: Lắp đặt tuabin, máy phát, đóng mở cửa van đập tràn.

Sản xuất kết cấu thép & Luyện kim: Vận chuyển thép cuộn, phôi thép tại các nhà máy luyện kim có cường độ làm việc cao (Chế độ làm việc từ A5 – A8 theo ISO 4301, tương đương 2m – 5m theo FEM 1.001)

DỰ ÁN: CỔNG TRỤC 10 TẤN – NHÀ MÁY THÉP THÁI NGUYÊN

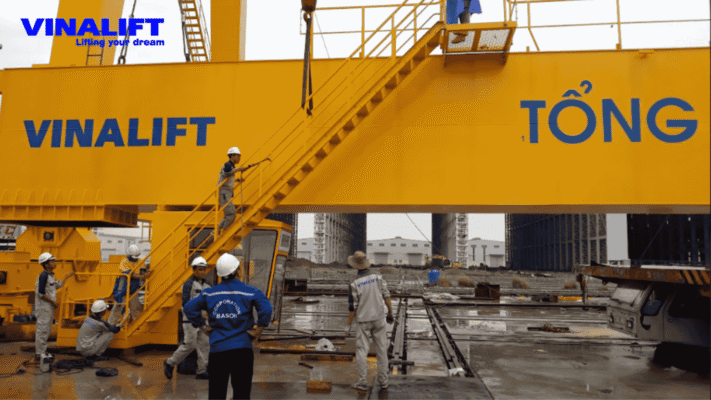

Tại sao chủ đầu tư tin chọn cổng trục dầm đôi VINALIFT?

VINALIFT tự hào là đơn vị tiên phong tại Việt Nam trong lĩnh vực thiết kế và chế tạo thiết bị nâng hạ siêu trường siêu trọng.

Tuân thủ tiêu chuẩn quốc tế khắt khe

Mọi sản phẩm của VINALIFT đều được vận hành theo hệ thống quản lý chất lượng ISO 9001:2015, ISO 14001, ISO 45001. Quá trình thiết kế và chế tạo tuân thủ nghiêm ngặt các tiêu chuẩn TCVN 4244:2005, FEM 1.001, CMAA, JIS, EN 1090-1, EN 1090-2 đảm bảo chất lượng cao quốc tế.

Năng lực chứng minh qua các dự án toàn cầu

Chúng tôi đã thực hiện thành công hàng loạt dự án cổng trục dầm đôi trọng điểm trong nước và xuất khẩu:

Tên Dự Án	Thông số kỹ thuật	Ứng dụng
Dự án Mumbai, Ấn Độ	Cổng trục dầm đôi 160 tấn	Xuất khẩu phục vụ công nghiệp nặng

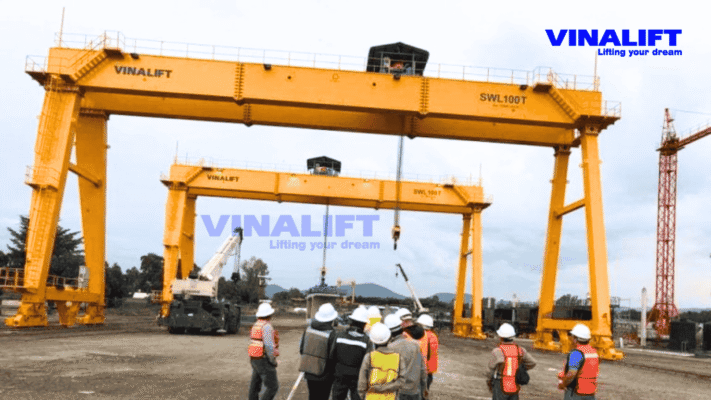

Nhà máy đóng tàu 189	Cổng trục dầm đôi 100 tấn	Lắp ráp block, đóng tàu biển
Dự án Yangon, Myanmar	Cổng trục 90 tấn	Xuất khẩu thi công hạ tầng
Dự án Xanh Hạ Long	Cổng trục dầm đôi 50/10 tấn	Phục vụ sản xuất, lắp ráp
Nhà máy Vietsovpetro	Cổng trục 50 tấn	Phục vụ ngành dầu khí
Dự án tại Argentina	Cổng trục 50 tấn	Xuất khẩu Nam Mỹ
Dự án Đường Vành Đai 3	Cổng trục dầm đôi 30/30 tấn	Thi công dầm cầu bê tông cho Sumitomo Mitsui

(Quý khách có thể click vào các liên kết nội bộ từng dự án để xem chi tiết).

Kết luận: Cổng trục dầm đôi là thiết bị nâng hạ quan trọng trong các ngành công nghiệp nặng. Với khả năng chịu tải lớn, độ ổn định cao và tính ứng dụng rộng rãi, thiết bị này đóng vai trò then chốt trong việc nâng cao hiệu quả sản xuất và thi công.

Nếu quý khách đang tìm kiếm giải pháp nâng hạ tải trọng lớn, hãy liên hệ với VINALIFT để được tư vấn thiết kế và lựa chọn thiết bị phù hợp.
