Kỹ Thuật Móc Cẩu Lá Ghép Trong Cầu Trục Rót Thép Luyện Kim
Th6
Trong lịch sử vận hành cầu trục luyện kim, phần lớn các sự cố gãy móc nghiêm trọng không xảy ra do móc chịu tải vượt quá tải trọng thiết kế. Chúng xảy ra vì một vết nứt mỏi nhỏ – không nhìn thấy bằng mắt thường, không được phát hiện trong kiểm tra định kỳ – âm thầm lan truyền qua toàn bộ tiết diện chịu lực của móc nguyên khối cho đến khi gãy đột ngột mà không có dấu hiệu cảnh báo trước.
Với cầu trục rót thép đang nâng hàng trăm tấn thép lỏng ở 1.600°C, không có cơ hội thứ hai sau sự cố đó.
Đó là lý do kỹ thuật móc cẩu lá ghép được phát triển – và tại sao ngành luyện kim hiện đại coi đây là tiêu chuẩn thiết kế bắt buộc, không phải lựa chọn. Bài viết này của VINALIFT phân tích cơ chế kỹ thuật của móc lá ghép, tại sao nó vượt trội so với móc nguyên khối và cách nó được áp dụng trong thực tế tại các dự án cầu trục luyện kim.
Giới hạn của móc đúc
Trong môi trường làm việc của cầu trục luyện kim, cụm móc cẩu liên tục chịu tác động đồng thời của tải trọng lớn, chu kỳ làm việc cao và bức xạ nhiệt từ thùng thép lỏng. Khi kết cấu kim loại nguyên khối làm việc trong điều kiện này, các vết nứt vi mô có thể xuất hiện tại những vùng tập trung ứng suất.
Đối với móc rèn hoặc móc đúc nguyên khối, các vết nứt này có xu hướng lan truyền liên tục từ bề mặt vào lõi vật liệu. Một khi chiều dài vết nứt vượt quá giới hạn cho phép, khả năng chịu lực của toàn bộ móc cẩu suy giảm nhanh chóng và có thể dẫn tới hiện tượng gãy đột ngột mà không tạo ra dấu hiệu biến dạng rõ ràng trước đó. Đây là rủi ro đặc biệt nghiêm trọng đối với các hệ thống cầu trục nhà máy thép. Đó cũng là lý do các tiêu chuẩn thiết kế thiết bị nâng hiện đại như EN 13135 đều nhấn mạnh nguyên tắc hạn chế hậu quả của hư hỏng đơn điểm đối với các cơ cấu mang tải quan trọng.
Kỹ thuật móc cẩu lá ghép
Khác với kết cấu nguyên khối, móc lá ghép được chế tạo bằng cách ghép nhiều tấm thép hợp kim có chiều dày khoảng 30 mm đến 50 mm. Các tấm thép được gia công đồng bộ, xếp chồng lên nhau và liên kết bằng đinh tán hoặc bu lông cường độ cao để tạo thành một cụm chịu lực thống nhất.
Điểm khác biệt quan trọng nhất của kỹ thuật móc cẩu lá ghép nằm ở khả năng ngăn chặn hiện tượng lan truyền vết nứt. Khi một tấm thép xuất hiện vết nứt mỏi, vết nứt chỉ phát triển trong phạm vi của chính tấm thép đó. Khi gặp bề mặt tiếp xúc giữa hai lá thép, quá trình lan truyền bị gián đoạn. Đây chính là nguyên lý Crack Propagation Prevention được áp dụng rộng rãi trong các thiết bị nâng hạ phục vụ ngành luyện kim.
Thiết kế chống điểm lỗi đơn
Một ưu điểm quan trọng khác của móc lá ghép là khả năng duy trì tải trọng khi xuất hiện hư hỏng cục bộ. Nếu một hoặc hai lá thép bên ngoài xuất hiện nứt gãy, các lá thép còn lại vẫn tiếp tục tham gia chịu tải. Điều này tạo ra cơ chế dự phòng cơ học tự nhiên mà kết cấu nguyên khối không thể có được.
Triết lý thiết kế này phù hợp với yêu cầu Single-Failure Proof thường được áp dụng cho các hệ thống cầu trục tải trọng nặng vận chuyển kim loại nóng chảy. Thay vì phụ thuộc hoàn toàn vào một cấu kiện duy nhất, tải trọng được phân bố trên nhiều lớp chịu lực độc lập. Nhờ đó, đội ngũ bảo trì có thể phát hiện hư hỏng thông qua kiểm tra định kỳ và chủ động lập kế hoạch thay thế trước khi xảy ra sự cố nghiêm trọng.
Xem thêm: [Triết lý thiết kế không chấp nhận điểm lỗi đơn trong cầu trục rót thép] – kiến trúc Single-Failure Proof 6 lớp, trong đó móc lá ghép là một trong những lớp dự phòng cơ học nền tảng

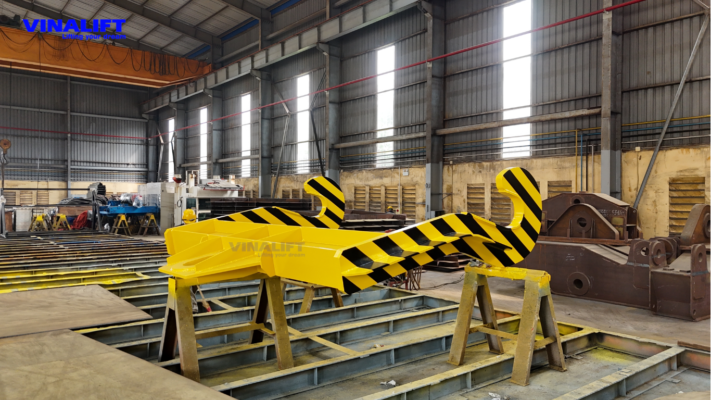

Vai trò của cụm dầm móc

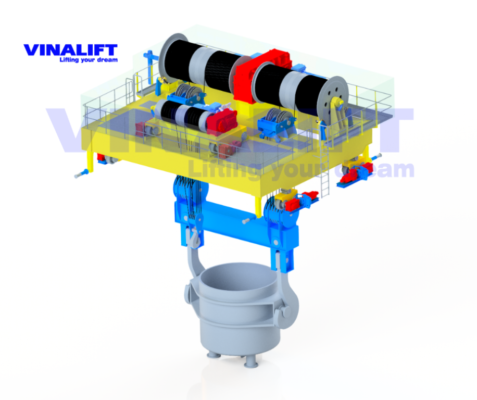

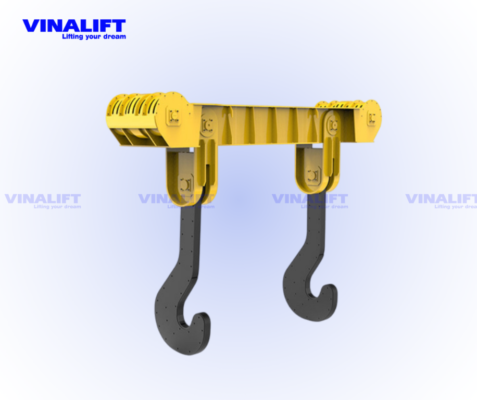

Trong thực tế, thùng thép lỏng có kích thước rất lớn nên không thể sử dụng một điểm treo đơn. Các hệ thống cầu trục rót thép thường sử dụng cụm dầm móc (Lifting Beam hoặc Spreader Beam) dạng dầm hộp hoặc dầm chữ H cường độ cao. Hai đầu dầm được bố trí hai cụm móc lá ghép để liên kết với hai ngõng thùng thép lỏng.
Giải pháp này giúp phân bố tải trọng đồng đều lên hai điểm treo, đồng thời tạo khoảng cách đủ lớn để hệ thống puly và cáp thép nằm lệch khỏi cột nhiệt bốc lên từ miệng thùng.
Đây là một yêu cầu thiết kế quan trọng đối với các hệ thống an toàn cầu trục dầm đôi phục vụ ngành luyện kim.
Lớp chắn nhiệt và hệ thống cáp
Bức xạ nhiệt từ thép lỏng có thể ảnh hưởng trực tiếp đến tuổi thọ của cáp thép, vòng bi puly và các chi tiết cơ khí nằm phía trên thùng rót. Để giảm tác động này, các kỹ sư thường bố trí hệ thống tấm chắn nhiệt tại mặt dưới của dầm móc. Kết cấu chắn nhiệt thường bao gồm lớp thép chịu nhiệt kết hợp với vật liệu cách nhiệt như bông gốm hoặc bông khoáng. Lớp bảo vệ này giúp hạn chế lượng nhiệt truyền lên cụm puly và cáp thép, đồng thời duy trì điều kiện làm việc ổn định cho toàn bộ cơ cấu nâng. Tại vị trí cổ móc tiếp xúc gần nguồn nhiệt nhất, các tấm chống mòn có thể được lắp bổ sung nhằm giảm mài mòn cơ học và tăng khả năng bảo vệ kết cấu chịu lực chính.
Cơ cấu móc phụ

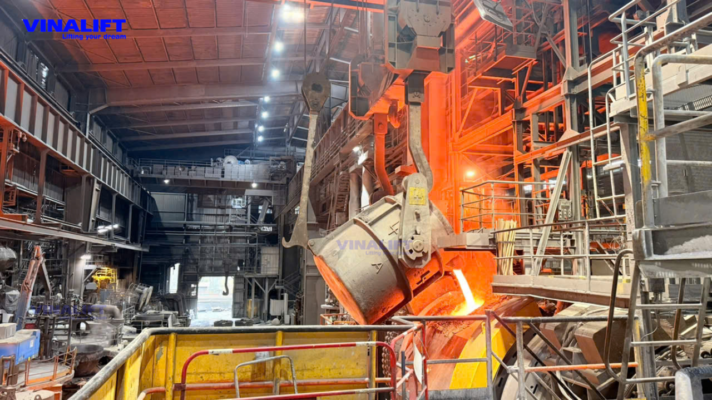

Ngoài cụm móc chính dùng để nâng và vận chuyển thùng thép lỏng, các hệ thống cầu trục nâng thép lỏng còn được trang bị cơ cấu móc phụ. Móc phụ thường có tải trọng nhỏ hơn và được sử dụng để điều khiển quá trình nghiêng thùng rót. Khi móc phụ nâng điểm liên kết tại đáy thùng, thùng thép sẽ quay quanh trục ngõng đang được giữ bởi cụm móc chính. Giải pháp này cho phép kiểm soát lưu lượng thép lỏng trong quá trình rót và là một trong những đặc điểm kỹ thuật quan trọng của cầu trục luyện kim chuyên dụng.
Tiêu chuẩn thiết kế móc lá ghép
Điểm quan trọng trong yêu cầu của EN 13001 là thay đổi tư duy đánh giá: thay vì chỉ kiểm tra tải trọng tĩnh tối đa, tiêu chuẩn này yêu cầu đánh giá toàn bộ phổ tải trọng – bao nhiêu % chu kỳ vận hành ở mức tải cao, bao nhiêu % ở mức trung bình và thấp – để tính tổng tổn thương mỏi tích lũy theo thời gian.
Với móc nguyên khối, khi một vết nứt mỏi xuất hiện, toàn bộ tiết diện chịu lực của móc đều bị ảnh hưởng. Đây là lý do các tiêu chuẩn thiết kế hiện đại như EN 13001 yêu cầu hệ số an toàn mỏi rất cao cho các bộ phận mang tải quan trọng – yêu cầu này thường đẩy kích thước và trọng lượng của móc nguyên khối lên rất lớn so với tải trọng thực tế cần nâng.
Ngược lại, cấu trúc lá ghép phân tán vết nứt mỏi theo từng lá riêng biệt. Điều này không loại bỏ sự mỏi – mà tái cấu trúc cách hư hỏng tiến triển, từ gãy đột ngột thành suy giảm từng bước có thể phát hiện qua kiểm tra định kỳ. Đây chính là nền tảng để các hệ thống cầu trục luyện kim Class A8 duy trì vận hành liên tục trong khi vẫn kiểm soát được rủi ro kết cấu dài hạn.
Xem thêm: [Quy trình thử nghiệm nghiệm thu cầu trục rót thép chuẩn châu Âu cho EPC] – Bước 1 mô tả quy trình kiểm tra kết cấu thép và hồ sơ chất lượng dầm cầu trục trước xuất xưởng, bao gồm kiểm tra siêu âm UT 100% cụm móc.
Năng lực thiết kế chế tạo VINALIFT
VINALIFT tự thực hiện toàn chuỗi – từ tính toán kết cấu, lựa chọn thông số lá ghép, chế tạo tại nhà máy đến lắp đặt và vận hành thử tại công trình. Năng lực khép kín này cho phép kiểm soát chi tiết đến từng lá thép trong cụm móc và toàn bộ hệ thống dầm móc, thay vì phụ thuộc vào sub-vendor nước ngoài cho các cấu kiện an toàn quan trọng nhất của cầu trục luyện kim.
Dự án tiêu biểu

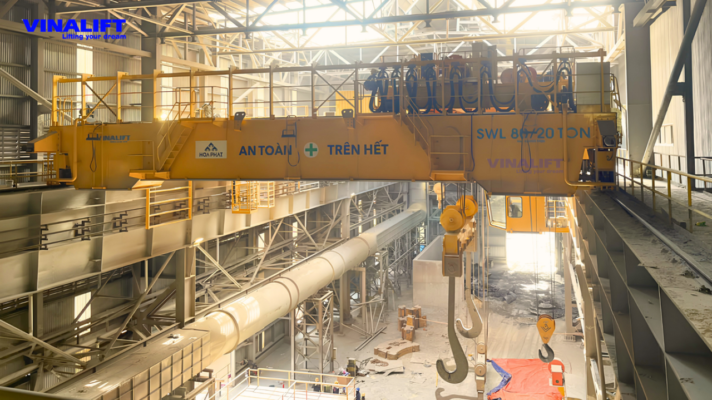

Ngành thép – Cầu trục rót thép 75/20 tấn – Nhà máy thép Hòa Phát
02 bộ Khẩu độ 19,5m | Chiều cao nâng 19m | Chế độ làm việc A8 (FEM 1.001)
Bối cảnh: Chế độ A8 là cấp sử dụng cao nhất theo FEM 1.001 – tương ứng hàng triệu chu kỳ làm việc trong vòng đời thiết bị, vận hành liên tục 24/7 tại khu vực lò luyện với bức xạ nhiệt trực tiếp từ thùng thép lỏng 1.600°C bên dưới cụm móc.
Thách thức: Tải trọng 75 tấn kết hợp tần suất chu kỳ cực cao tạo ra tích lũy tổn thương mỏi lớn hơn bất kỳ ứng dụng nào trong ngành. Móc nguyên khối ở chế độ này buộc phải có hệ số an toàn mỏi rất cao theo EN 13001 – đẩy kích thước và trọng lượng lên mức không còn thực tế, trong khi vẫn không loại bỏ được rủi ro gãy đột ngột khi vết nứt mỏi lan truyền.
Giải pháp thực thi: VINALIFT thiết kế cụm móc lá ghép với các lá thép hợp kim được gia công đồng bộ, liên kết đinh tán, tính toán theo phổ tải trọng thực tế Q4 của chế độ A8. Nguyên lý Crack Propagation Prevention đảm bảo hư hỏng cục bộ không lan truyền sang toàn bộ tiết diện. Thiết bị vận hành ổn định từ ngày bàn giao, duy trì toàn vẹn kết cấu qua hàng chục năm chu kỳ tải liên tục.
Hỗ trợ kỹ thuật và hậu mãi
Khi sự cố xảy ra với cụm móc lá ghép hoặc dầm móc – dù là nứt lá thép hay mòn cổ móc – đội ngũ kỹ sư VINALIFT có mặt tại công trường trong vòng 24 giờ với kho phụ tùng thay thế duy trì thường trực tại Việt Nam. Thời gian phục hồi không phụ thuộc vào lead-time đặt hàng từ châu Âu hay Hàn Quốc. Với dây chuyền luyện kim vận hành 24/7, đó là sự khác biệt giữa dừng lò vài giờ và dừng lò vài tuần.
Từ tính toán phổ tải trọng đến kiểm tra từng lá thép trước xuất xưởng – VINALIFT kiểm soát toàn bộ chuỗi đó tại nhà máy Hải Phòng, không phụ thuộc sub-vendor nước ngoài cho các cấu kiện an toàn quan trọng nhất của cầu trục luyện kim. Đây là cách VINALIFT xây dựng từng viên gạch cho di sản công nghiệp Việt Nam trên bản đồ EPC toàn cầu.
Kết luận
Đối với các hệ thống cầu trục rót thép, việc lựa chọn kỹ thuật móc cẩu lá ghép không đơn thuần là lựa chọn một loại móc cẩu có khả năng chịu tải cao hơn. Đây là giải pháp kỹ thuật nhằm nâng cao độ bền mỏi, tăng khả năng chống nứt gãy và xây dựng cơ chế dự phòng cơ học phù hợp với yêu cầu vận hành của ngành luyện kim.
Nhờ nguyên lý ngăn chặn lan truyền vết nứt và khả năng duy trì tải trọng khi xuất hiện hư hỏng cục bộ, móc lá ghép đã trở thành lựa chọn tiêu chuẩn trong các hệ thống an toàn cầu trục, đặc biệt là các ứng dụng vận chuyển thép lỏng và kim loại nóng chảy tải trọng lớn.
Yêu cầu bản tính toán móc lá ghép mẫu và buổi tư vấn kỹ thuật 30 phút với kỹ sư VINALIFT
Nếu bạn đang trong giai đoạn chuẩn bị Technical Specification cho cầu trục rót thép hoặc đánh giá phương án móc cẩu của nhà cung cấp hiện tại, đội ngũ kỹ sư của VINALIFT sẵn sàng cung cấp bản tính toán cụm móc lá ghép thực tế – bao gồm phổ tải trọng, hệ số an toàn mỏi theo EN 13001 và phương án kiểm tra định kỳ – và làm việc trực tiếp với bạn để đánh giá rủi ro kết cấu dài hạn cho dự án cụ thể.
