Cầu Trục Rót Thép Tự Động Hóa: Từ Thủ Công Đến Smart Crane
Th7
Trong nhiều năm, khi nhắc đến cầu trục rót thép, phần lớn các cuộc trao đổi kỹ thuật thường xoay quanh tải trọng nâng, khẩu độ, chiều cao nâng hoặc công suất động cơ. Đây đều là những thông số quan trọng, nhưng nếu nhìn vào xu hướng phát triển của các nhà máy thép hiện đại trên thế giới, có thể thấy trọng tâm đầu tư đang dịch chuyển sang một hướng khác.
Các dự án luyện kim thế hệ mới không còn chỉ quan tâm đến việc cầu trục có thể nâng được bao nhiêu tấn. Điều mà chủ đầu tư, tổng thầu EPC và đội ngũ vận hành quan tâm hơn là khả năng kiểm soát rủi ro, giảm sự phụ thuộc vào con người, tăng tính ổn định của quy trình sản xuất và duy trì độ tin cậy trong hàng triệu chu kỳ làm việc.
Đó cũng là lý do khái niệm cầu trục rót thép tự động hóa đang xuất hiện ngày càng nhiều trong các dự án Smart Steel Mill trên toàn cầu.
Lộ trình tự động hóa cầu trục rót thép gồm những cấp độ nào?
Tự động hóa cầu trục rót thép không phải là một bước nhảy duy nhất từ vận hành thủ công sang vận hành tự động hoàn toàn. Trong thực tế, phần lớn nhà máy thép phát triển theo một lộ trình nhiều cấp độ, tùy theo mức độ rủi ro, năng lực vận hành, ngân sách đầu tư và khả năng tích hợp với hệ thống sản xuất hiện hữu.
Có thể chia lộ trình này thành bốn cấp độ chính:
- Cấp độ 1: Vận hành thủ công có hỗ trợ Người vận hành vẫn trực tiếp điều khiển cầu trục, nhưng được hỗ trợ bởi Anti-Sway, giám sát tải trọng, cảnh báo vận hành, camera và giao diện HMI trực quan.
- Cấp độ 2: Bán tự động hóa Hệ thống bắt đầu hỗ trợ các thao tác lặp lại như Go-To Position, định vị tuyệt đối, tự động giảm tốc tại vùng nguy hiểm, chống va chạm và Zone Interlocking.
- Cấp độ 3: Vận hành từ xa / Cabinless Crane Người vận hành không còn ngồi trực tiếp trên cabin gắn với cầu trục. Thay vào đó, họ điều khiển thiết bị từ phòng điều khiển trung tâm thông qua camera công nghiệp, hệ thống truyền dẫn độ trễ thấp và giao diện điều khiển từ xa.
- Cấp độ 4: Smart Crane tích hợp dữ liệu Cầu trục trở thành một phần của hệ sinh thái dữ liệu nhà máy, kết nối với Crane Management System, hệ thống bảo trì, cảnh báo, lịch sử tải trọng, chu kỳ làm việc và dữ liệu vận hành dài hạn.
Với cầu trục rót thép, lộ trình này cần được thiết kế thận trọng hơn so với cầu trục công nghiệp thông thường. Lý do là thiết bị phải vận hành trong môi trường có thép lỏng, nhiệt bức xạ cao, bụi kim loại, rung động liên tục và yêu cầu an toàn gần như không có dư địa cho sai sót.
Khi năng suất nhà máy tăng lên, vấn đề không còn nằm ở tải trọng nâng
Trong các nhà máy thép truyền thống, hệ thống cầu trục được thiết kế để đáp ứng tải trọng nâng yêu cầu của dây chuyền sản xuất. Tuy nhiên, khi công suất lò luyện tăng lên, số lượng mẻ thép nhiều hơn và áp lực tối ưu hóa sản xuất ngày càng lớn, những giới hạn của mô hình vận hành thủ công bắt đầu xuất hiện.
Phần lớn các vấn đề không đến từ việc cầu trục thiếu sức nâng.
Chúng xuất phát từ:
- Sự phụ thuộc vào kinh nghiệm người vận hành.
- Chu kỳ vận hành không đồng đều giữa các ca sản xuất.
- Dao động tải làm giảm năng suất.
- Khó tích hợp với hệ thống quản lý sản xuất.
- Nguy cơ va chạm trong môi trường vận hành phức tạp.
Đối với một cầu trục rót thép chứa hàng chục hoặc hàng trăm tấn thép lỏng, chỉ một sai lệch nhỏ trong thao tác cũng có thể ảnh hưởng đến toàn bộ chuỗi công đoạn phía sau.
Đây chính là lý do nhiều dự án thép hiện đại bắt đầu xem xét lộ trình tự động hóa cầu trục thay vì chỉ tiếp tục nâng cấp tải trọng thiết bị.
Từ vận hành thủ công đến hỗ trợ người vận hành
Trong giai đoạn đầu tiên của quá trình chuyển đổi, mục tiêu không phải là thay thế người vận hành. Mục tiêu là giảm sự phụ thuộc vào kỹ năng cá nhân.
Các công nghệ thường xuất hiện ở giai đoạn này bao gồm:
- Anti-Sway.
- Giám sát tải trọng.
- Hệ thống cảnh báo vận hành.
- Camera hỗ trợ quan sát.
- HMI trực quan.

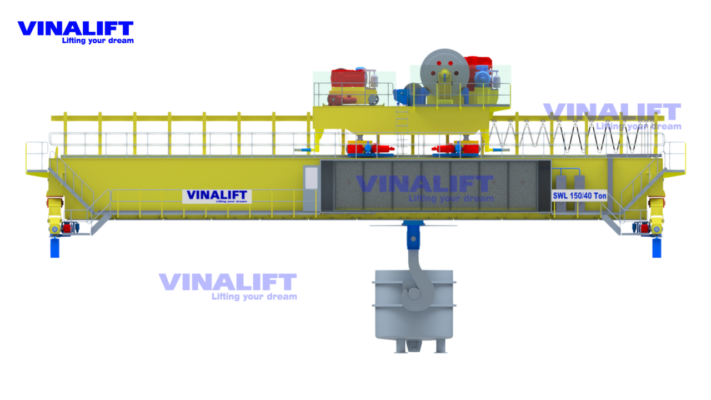

Trong đó, Anti-Sway được xem là nền tảng đầu tiên của một hệ thống cầu trục thông minh. Cầu trục rót thép hoạt động như một con lắc khổng lồ. Mỗi lần tăng tốc hoặc giảm tốc đều tạo ra dao động tải.
Về cấp làm việc, cầu trục rót thép trong môi trường luyện kim thường được xem xét ở các nhóm làm việc cao như A6/M6 hoặc tương đương theo tiêu chuẩn thiết kế áp dụng. Tuy nhiên, cấp làm việc không nên được gán cứng chỉ theo tên thiết bị. Trong hồ sơ kỹ thuật, cấp làm việc cần được xác định dựa trên phổ tải, số chu kỳ vận hành, thời gian làm việc, đặc điểm quy trình sản xuất và yêu cầu an toàn của từng nhà máy.
Đây là nền tảng quan trọng trước khi triển khai các lớp công nghệ như Anti-Sway, định vị tuyệt đối hoặc bán tự động hóa. Một hệ thống điều khiển thông minh chỉ thực sự có giá trị khi được xây dựng trên nền tảng cơ khí, kết cấu, truyền động và cấp làm việc phù hợp với nhiệm vụ vận hành thực tế.
Trước đây, việc kiểm soát dao động phụ thuộc gần như hoàn toàn vào kinh nghiệm người vận hành. Ngày nay, PLC và biến tần có thể sử dụng dữ liệu chiều dài cáp để tính toán chu kỳ dao động tự nhiên của tải treo, từ đó điều chỉnh tăng tốc và giảm tốc phù hợp.
Giá trị của Anti-Sway không nằm ở việc làm cho cầu trục chạy nhanh hơn. Mà là nằm ở việc tạo ra chu kỳ vận hành ổn định hơn, giảm tải trọng động lên kết cấu và chuẩn hóa chất lượng vận hành giữa các ca sản xuất.
Định vị tuyệt đối và nền tảng của bán tự động hóa
Sau khi giải quyết được bài toán dao động tải, thách thức tiếp theo là xác định chính xác vị trí của thiết bị trong toàn bộ không gian nhà xưởng.
Trong các hệ thống truyền thống, vị trí thường được tính toán thông qua encoder tương đối.
Tuy nhiên trong môi trường luyện kim, hiện tượng trượt bánh xe, bụi bám ray và rung động liên tục có thể tạo ra sai số tích lũy theo thời gian.
Đây là lý do các hệ thống hiện đại chuyển sang sử dụng định vị tuyệt đối thông qua:
- Laser Distance Measurement.
- Barcode Positioning.
- Data Matrix Positioning.
- Hệ thống Encoder dự phòng.
Định vị chính xác chỉ là điểm khởi đầu
Trong nhiều cuộc trao đổi kỹ thuật, câu hỏi thường không phải là hệ thống định vị chính xác đến mức nào.
Câu hỏi thực sự là:
Độ chính xác đó có còn được duy trì sau nhiều năm vận hành hay không?
Đối với cầu trục tự động, giá trị của định vị tuyệt đối không nằm ở việc đạt sai số vài milimet trong điều kiện lý tưởng. Giá trị nằm ở khả năng duy trì độ tin cậy trong môi trường nhiệt độ cao, rung động liên tục và hiện tượng trượt bánh xe trên ray.
Chính nền tảng này tạo điều kiện để triển khai:
- Go-To Position.
- Semi-Automatic Operation.
- Automatic Routing.
- Anti-Collision.
- Zone Interlocking.
Zone Interlocking và triết lý ngăn chặn rủi ro
Một trong những thay đổi lớn nhất của các hệ thống Smart Crane là cách tiếp cận đối với an toàn vận hành.
Trong mô hình truyền thống, trách nhiệm tránh va chạm gần như thuộc hoàn toàn về người vận hành.
Trong mô hình hiện đại, trách nhiệm này được chia sẻ với hệ thống điều khiển.
Nhờ dữ liệu từ định vị tuyệt đối, PLC có thể xây dựng các vùng vận hành ảo bên trong nhà xưởng.
Khi cầu trục tiến gần:
- Trạm điện.
- Khu vực bảo trì.
- Hành lang kỹ thuật.
- Khu vực có người làm việc.
Hệ thống có thể tự động:
- Giảm tốc.
- Phát cảnh báo.
- Từ chối lệnh điều khiển không an toàn.
Đây không đơn thuần là một tính năng. Mà là sự chuyển dịch từ mô hình phản ứng với rủi ro sang mô hình chủ động ngăn chặn rủi ro.
Xem thêm: [Hệ thống phanh nhiều lớp trong cầu trục rót thép] — Zone Interlocking hoạt động phối hợp với hệ thống phanh Fail-Safe để tạo thành lớp bảo vệ tổng thể khi cầu trục tiếp cận vùng nguy hiểm
Điều gì khiến cầu trục rót thép khác với hệ thống cầu trục tự động khác?
Một trong những hiểu lầm phổ biến là cho rằng tự động hóa chỉ là bài toán điều khiển.
Trong thực tế, tự động hóa cầu trục rót thép phức tạp hơn nhiều so với các hệ thống cầu trục công nghiệp thông thường. Lý do nằm ở môi trường vận hành.
Cầu trục rót thép phải làm việc đồng thời với:

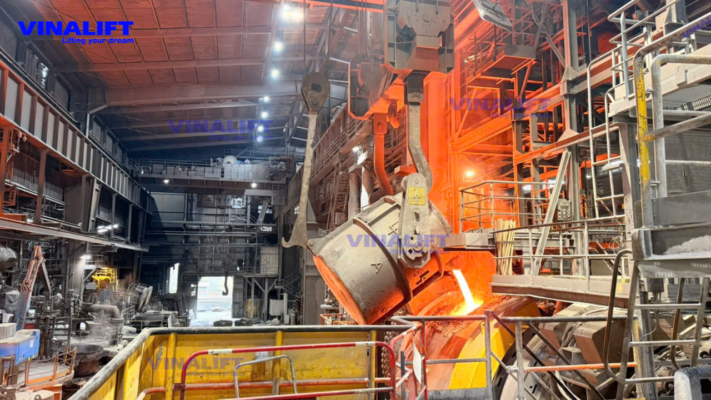

- Nhiệt bức xạ từ thép lỏng khoảng 1.600°C.
- Bụi kim loại.
- Bụi graphite dẫn điện.
- Tải trọng động lớn.
- Chu kỳ làm việc cực cao.
Trong môi trường luyện kim, bài toán bảo vệ thiết bị điện và điều khiển cần được xem xét nghiêm ngặt hơn so với cầu trục công nghiệp thông thường. Bụi kim loại, bụi graphite dẫn điện, nhiệt bức xạ và rung động liên tục có thể ảnh hưởng trực tiếp đến độ ổn định của hệ thống điện, cảm biến, camera và tủ điều khiển.
Vì vậy, trong thực tế triển khai tại các nhà máy thép, các cấu hình như tủ điện kín IP54/IP55, E-room áp suất dương, HVAC công nghiệp, camera chịu nhiệt, housing bảo vệ camera, Air Purge và tấm chắn nhiệt thường được ưu tiên tùy theo điều kiện vận hành cụ thể.
Những chi tiết này ít khi xuất hiện nổi bật trong catalogue bán hàng, nhưng lại ảnh hưởng trực tiếp đến độ sẵn sàng vận hành của cầu trục trong dài hạn.
Ví dụ:
- Cáp thép sử dụng lõi thép IWRC thay vì lõi sợi hữu cơ.
- Tủ điện kín IP54/IP55 thay thế tủ điện hở (open-type enclosure).
- E-room áp suất dương với HVAC công nghiệp.
- Camera công nghiệp chịu nhiệt.
- Hệ thống Air Purge làm sạch kính camera.
- Tấm chắn nhiệt bảo vệ cơ cấu và thiết bị điện.
Những chi tiết này ít khi xuất hiện trong catalogue bán hàng nhưng lại quyết định trực tiếp đến độ sẵn sàng vận hành của thiết bị trong hàng triệu chu kỳ làm việc.
Xem thêm: [Nhà cung cấp cầu trục rót thép được chứng nhận cho dự án EPC toàn cầu] – thử thách vận hành trong nhà máy thép.
Tham chiếu kỹ thuật từ các dự án cầu trục luyện kim VINALIFT đã triển khai

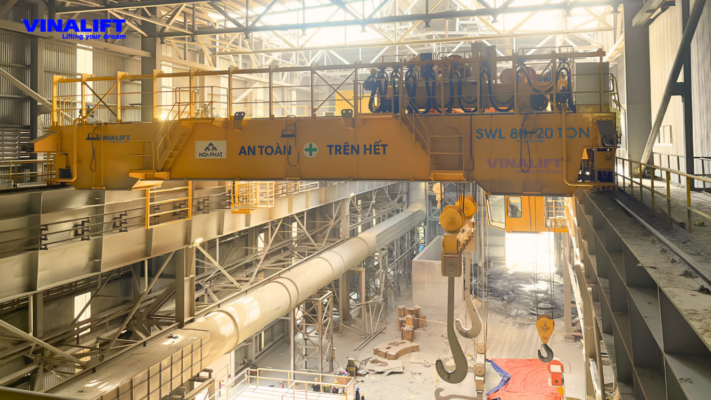

Trong các dự án Ladle Crane tải trọng 75/20 tấn và 80/20 tấn phục vụ ngành thép, phần lớn yêu cầu kỹ thuật bổ sung không đến từ tải trọng nâng mà đến từ môi trường vận hành.
Ví dụ, tại các tổ hợp luyện thép quy mô lớn, bụi graphite dẫn điện là một trong những nguyên nhân khiến chủ đầu tư ưu tiên sử dụng tủ điện IP54/IP55 thay cho cấu trúc Open Chassis truyền thống. Tương tự, hệ thống camera phục vụ vận hành từ xa phải được thiết kế với housing chịu nhiệt và Air Purge để duy trì khả năng quan sát trong môi trường bụi và nhiệt bức xạ cao.
Những yêu cầu này ít khi xuất hiện trong bảng thông số tải trọng nhưng lại ảnh hưởng trực tiếp tới độ sẵn sàng vận hành của hệ thống trong dài hạn.
Dự án thực tế tiêu biểu VINALIFT đã triển khai:
Model VNL40/10H10D | Khẩu độ 18.3m | Cấp thiết kế A6/M6 | Bảo vệ IP55: Điển hình về thiết bị nâng hạ thép lỏng môi trường khắc nghiệt – tủ điện IP55 chống bụi kim loại, tấm chắn nhiệt chịu bức xạ liên tục từ thép lỏng.
80/20 tấn | Khẩu độ 19m | Cấp thiết kế A6M6 | PLC Siemens + biến tần ABB: Phục vụ gian ủ xỉ mở rộng nhà máy HRC1, tích hợp cảm biến laser Sick DT35 cho chống va chạm và hệ thống cách nhiệt đa lớp.
Điều khiển từ xa và bước chuyển tiếp sang Smart Steel Mill
Khi Anti-Sway, định vị tuyệt đối và Zone Interlocking đã được triển khai, mục tiêu tiếp theo không còn nằm ở độ chính xác vận hành. Mục tiêu bắt đầu chuyển sang việc cải thiện an toàn cho con người.
Trong các meltshop hiện đại, giải pháp Cabinless Crane – vận hành cầu trục hoàn toàn từ phòng điều khiển trung tâm, không cần cabin gắn trực tiếp trên xe cầu – đang ngày càng được ưu tiên trong thiết kế nhà máy thế hệ mới.Thay vì đặt người vận hành phía trên nguồn nhiệt bức xạ liên tục từ thép lỏng, họ được chuyển xuống phòng điều khiển trung tâm.
Toàn bộ quá trình vận hành được thực hiện thông qua:
- Camera công nghiệp chịu nhiệt.
- Hệ thống truyền dẫn độ trễ thấp.
- Công cụ hỗ trợ định vị trực quan.
- Giao diện điều khiển từ xa.
Trong môi trường luyện kim, độ phân giải không phải yếu tố quan trọng nhất của hệ thống camera. Độ trễ truyền dẫn và khả năng duy trì hình ảnh ổn định trong điều kiện bụi, nhiệt và rung động mới là tiêu chí quyết định. Đây cũng là lý do các hệ thống vận hành từ xa thường sử dụng camera công nghiệp chuyên dụng với housing chịu nhiệt, Air Purge làm sạch kính và hạ tầng truyền dẫn có độ trễ thấp thay vì các giải pháp CCTV thông thường.
Khi các điều kiện này được đáp ứng, người vận hành vẫn có thể đưa ra quyết định theo thời gian thực mà không cần hiện diện trong khu vực có nhiệt độ cao hoặc tiềm ẩn nhiều rủi ro an toàn.
Đây là một bước phát triển quan trọng của vận hành tự động trong ngành thép.
CMS và bảo trì dự đoán
Một trong những thay đổi lớn nhất của tự động hóa công nghiệp hiện nay là sự dịch chuyển từ thiết bị cơ khí sang nền tảng dữ liệu.
Đó là lý do CMS (Crane Management System) xuất hiện ngày càng nhiều trong các dự án mới.
Thông qua dữ liệu từ:
- Load Cell.
- Encoder.
- Chu kỳ làm việc.
- Thời gian vận hành.
- Lịch sử cảnh báo.
Theo ISO 12482:2014, việc theo dõi quá trình sử dụng thực tế của cẩu trục và so sánh với duty thiết kế ban đầu là cơ sở quan trọng để đánh giá vòng đời làm việc của thiết bị. Với cầu trục rót thép có chu kỳ vận hành cao, cách tiếp cận này giúp đội ngũ vận hành và bảo trì theo dõi mức độ sử dụng thiết bị, nhận diện xu hướng hao mòn và chuẩn bị kế hoạch kiểm tra trước khi rủi ro tăng lên.
Một hệ thống CMS hiện đại có thể hỗ trợ:
- Theo dõi Safe Working Period (SWP).
- Ghi nhận chu kỳ làm việc và lịch sử tải trọng.
- Theo dõi cảnh báo vận hành.
- Hỗ trợ đánh giá xu hướng hao mòn.
- Giảm nguy cơ dừng máy ngoài kế hoạch.
Đối với ban quản lý nhà máy, giá trị của CMS không nằm ở việc có thêm một màn hình giám sát. Giá trị nằm ở khả năng biến dữ liệu vận hành thành cơ sở ra quyết định cho bảo trì, an toàn và hiệu quả sản xuất.
Giá trị của tự động hóa được đo bằng hiệu quả vận hành
Khi đánh giá một hệ thống cầu trục rót thép tự động hóa, rất dễ tập trung vào danh sách công nghệ được trang bị:
- Anti-Sway
- Absolute Positioning
- Zone Interlocking
- Remote Operation
- CMS
Tuy nhiên, trong thực tế vận hành, giá trị của những công nghệ này không nằm ở bản thân tính năng. Giá trị nằm ở kết quả mà chúng tạo ra cho nhà máy.
Một hệ thống Anti-Sway hiệu quả giúp giảm dao động tải và tăng tính lặp lại của chu kỳ vận hành.
Một hệ thống định vị tuyệt đối tạo nền tảng cho bán tự động hóa và giảm nguy cơ sai lệch vị trí.
Zone Interlocking giúp hạn chế các tình huống va chạm có thể dự đoán trước.
CMS giúp đội ngũ bảo trì nhận biết xu hướng hao mòn trước khi sự cố xảy ra.
Nhìn từ góc độ của chủ đầu tư và tổng thầu EPC, mục tiêu cuối cùng không phải là sở hữu nhiều công nghệ hơn. Mục tiêu là xây dựng một hệ thống có độ tin cậy cao hơn, ít downtime hơn và có khả năng vận hành ổn định trong suốt vòng đời dự án.
Kết luận
Sự phát triển của cầu trục rót thép tự động hóa không phải là câu chuyện của một công nghệ đơn lẻ. Đó là quá trình chuyển đổi kéo dài nhiều năm, từ vận hành thủ công, hỗ trợ người vận hành, bán tự động hóa, điều khiển từ xa cho tới các hệ thống Smart Crane tích hợp dữ liệu.
Trong thực tế, rất ít nhà máy thép chuyển trực tiếp từ cầu trục thủ công sang vận hành tự động hoàn toàn. Phần lớn đều phát triển theo lộ trình nhiều bước, bắt đầu từ hỗ trợ người vận hành, tiến tới bán tự động, điều khiển từ xa và cuối cùng là Smart Crane tích hợp dữ liệu.
Giá trị của quá trình này không nằm ở việc sở hữu nhiều công nghệ hơn. Giá trị nằm ở việc tạo ra một hệ thống có độ tin cậy cao hơn, ít phụ thuộc vào con người hơn và có khả năng duy trì hiệu quả vận hành trong hàng triệu chu kỳ làm việc của nhà máy thép.
Yêu cầu buổi demo thuật toán Anti-Sway và review hệ thống kiểm soát tải 30 phút với kỹ sư VINALIFT
Nếu bạn đang trong giai đoạn chuẩn bị Technical Specification cho cầu trục luyện kim hoặc đánh giá phương án kiểm soát dao động của nhà cung cấp hiện tại, đội ngũ kỹ sư của VINALIFT sẵn sàng demo thuật toán Anti-Sway trực tiếp trên PLC/HMI và phân tích phương án tối ưu cho điều kiện vận hành cụ thể của dự án bạn.
- Hotline: 039.341.6686
-
Email: contact@vinalift.vn
