Tải Trọng Tối Đa Của Cổng Trục Hai Dầm Là Bao Nhiêu? Thông Số Chuẩn

Trong các dự án xây dựng hạ tầng, cảng biển và nhà máy công nghiệp nặng, việc lựa chọn thiết bị nâng hạ phù hợp là yếu tố quyết định đến tiến độ và an toàn lao động. Đối với các kỹ sư và chủ đầu tư, câu hỏi “tải trọng tối đa của cổng trục hai dầm là bao nhiêu?” luôn là mối quan tâm hàng đầu khi thiết kế hệ thống logistics nội bộ.

Với tư cách là nhà sản xuất thiết bị nâng hàng đầu Việt Nam, VINALIFT sẽ cung cấp cho bạn thông số chuẩn xác, các tiêu chuẩn kỹ thuật quốc tế và minh chứng qua các dự án thực tế.

Cổng Trục Hai Dầm Là Gì? Ứng Dụng Trong Công Nghiệp Nặng

Cổng trục hai dầm (Double Girder Gantry Crane) hay còn gọi là cổng trục dầm đôi, cổng trục dầm kép, là loại thiết bị nâng hạ có cấu trúc bao gồm hai dầm chính đặt song song, tựa trên các chân cổng di chuyển trên ray trên mặt đất. Xe con (Trolley) mang pa lăng hoặc cơ cấu nâng sẽ di chuyển dọc theo hai dầm chính này.

Nhờ kết cấu vững chắc, cổng trục hai dầm được ứng dụng rộng rãi trong:

• Đóng tàu và sửa chữa tàu biển: Nâng hạ tổng đoạn tàu, thiết bị máy thủy.
• Cảng biển và Logistics: Bốc xếp container, hàng hóa siêu trường siêu trọng.
• Luyện kim và Thủy điện/Nhiệt điện: Lắp ráp tuabin, nâng hạ phôi thép, cửa van đập nước.
• Xây dựng hạ tầng: Đúc dầm bê tông, thi công cầu đường.

Tải Trọng Tối Đa Của Cổng Trục Hai Dầm Là Bao Nhiêu?

Tải trọng tối đa của cổng trục hai dầm không có một giới hạn cố định tuyệt đối mà phụ thuộc vào năng lực thiết kế, chế tạo của nhà sản xuất và yêu cầu cụ thể của từng dự án. Tuy nhiên, trong ngành công nghiệp nâng hạ, chúng ta có thể chia thành hai phân khúc:

Dải tải trọng tiêu chuẩn phổ biến

Đối với các nhà máy sản xuất, kho bãi thép, dải tải trọng thường dao động từ 5 tấn đến 1000 tấn. Khẩu độ (Span) từ 10m lên đến 95m. Đây là dải tải trọng tối ưu về mặt chi phí đầu tư và hiệu suất hoạt động liên tục.

Tải trọng tối đa cho các dự án siêu trường siêu trọng

Đối với các ngành đặc thù như đóng tàu (Goliath Crane) hay lắp máy thủy điện, tải trọng tối đa của cổng trục hai dầm có thể lên tới 500+ tấn, 1000 tấn.

Tại VINALIFT, với hệ thống nhà xưởng hiện đại và đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi hoàn toàn làm chủ công nghệ thiết kế và chế tạo các loại cổng trục dầm đôi có tải trọng từ 20 tấn đến hơn 500 tấn, đáp ứng các khẩu độ lớn và chế độ làm việc khắc nghiệt nhất.

Bảng Thông Số Kỹ Thuật Chuẩn Của Cổng Trục Hai Dầm VINALIFT

Để các kỹ sư nhà máy và chủ đầu tư dễ dàng tham khảo, dưới đây là bảng thông số kỹ thuật tiêu chuẩn cho các dòng cổng trục dầm kép tại VINALIFT:

Thông số kỹ thuật

– Tải trọng nâng: 10 tấn – 500+ tấn

– Khẩu độ: 10m – 95m (hoặc theo yêu cầu)

– Chiều cao nâng: 6m – 65m

– Chế độ làm việc: Từ FEM 1Am to FEM 5m (A2~A8)

– Tốc độ nâng hạ: 0.5 – 10 m/phút (Sử dụng biến tần)

– Tốc độ di chuyển xe con: 10 – 20m/phút (Sử dụng biến tần)

– Tốc độ di chuyển cổng trục: 20 – 40 m/phút (Sử dụng biến tần)

– Nguồn điện: 3 Phase, 380V, 50Hz

Tiêu Chuẩn Thiết Kế Và Chế Tạo Cổng Trục Tại VINALIFT

Sự an toàn và bền bỉ của một chiếc cổng trục phụ thuộc hoàn toàn vào các tiêu chuẩn được áp dụng trong quá trình thiết kế và chế tạo.

Tuân thủ các tiêu chuẩn quốc tế và Việt Nam

VINALIFT tự hào là đơn vị thiết kế, chế tạo kết cấu thép và thiết bị nâng tuân thủ nghiêm ngặt các tiêu chuẩn:

• Tiêu chuẩn Việt Nam: TCVN 4244:2005 (Quy phạm kỹ thuật an toàn thiết bị nâng).
• Tiêu chuẩn Châu Âu & Quốc tế: FEM 1.001, ISO 4301, CMAA.
• Tiêu chuẩn hàn và làm sạch bề mặt: AWS D 1.1, ISO 8501 (SA 2.5), SSPC.

Tối ưu hóa kết cấu thép và an toàn

Hệ thống quản lý chất lượng của chúng tôi được vận hành theo ISO 9001:2015, ISO 14001, ISO 45001. Dầm chính được thiết kế dạng hộp cường độ cao, hạn chế tối đa độ võng tĩnh và biến dạng dư. Hệ thống an toàn bao gồm: chống quá tải, giới hạn hành trình, chống bão (đối với cổng trục ngoài trời) được tích hợp đầy đủ.

Năng Lực VINALIFT: Các Dự Án Cổng Trục Hai Dầm Tiêu Biểu

Để chứng minh năng lực thực tế, dưới đây là các dự án tiêu biểu mà VINALIFT đã bàn giao thành công cho khách hàng trong nước và quốc tế:

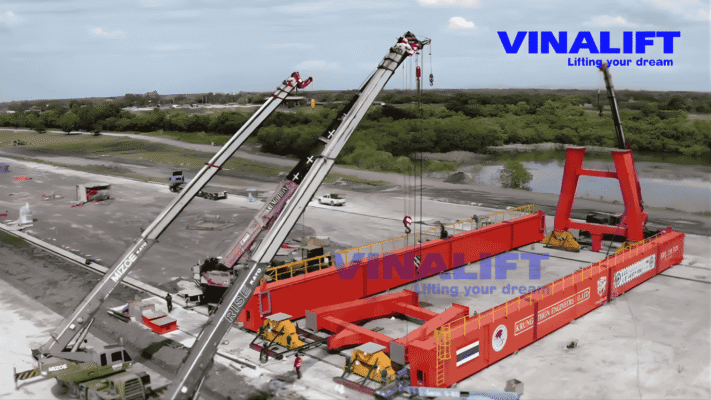

Dự án Cổng trục 150 tấn tại Bangkok, Thái Lan

Đây là dự án xuất khẩu khẳng định vị thế của VINALIFT trên trường quốc tế. Cổng trục hai dầm tải trọng 150 tấn được thiết kế với khẩu độ lớn, phục vụ cho công tác lắp ráp cấu kiện hạng nặng tại Thái Lan, đáp ứng các tiêu chuẩn kiểm định khắt khe nhất của JIS và EN 1090.

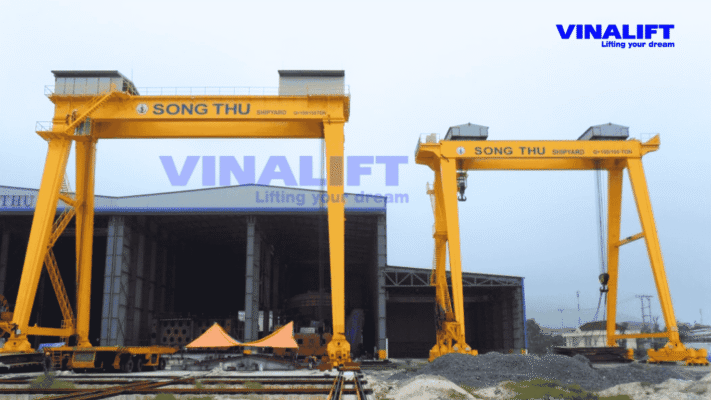

Dự án Cổng trục 100 tấn tại Nhà máy đóng tàu Sông Thu

Trong ngành đóng tàu, thiết bị nâng đòi hỏi độ chính xác tuyệt đối khi lắp ráp tổng đoạn. VINALIFT đã cung cấp hệ thống cổng trục dầm đôi 100 tấn cho Nhà máy đóng tàu Sông Thu, giúp tối ưu hóa quy trình đóng mới và sửa chữa các gam tàu quân sự và dân sự cỡ lớn.

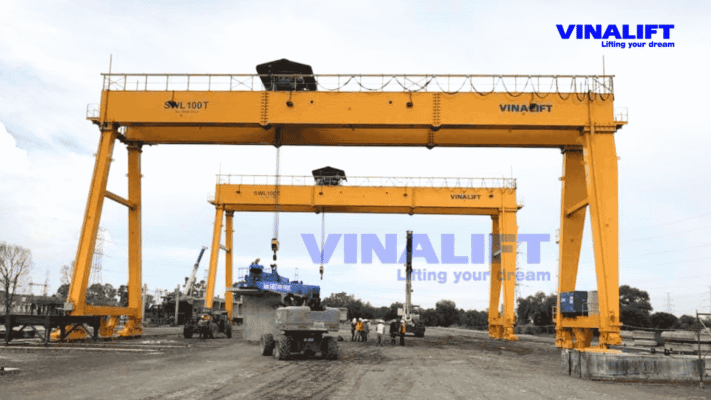

Dự án Cổng trục 100 tấn xuất khẩu Mexico

Vượt qua rào cản địa lý và yêu cầu kỹ thuật cao cấp từ đối tác Châu Mỹ, dự án cổng trục 100 tấn tại Mexico là minh chứng cho chất lượng gia công kết cấu thép và hệ thống điện điều khiển của VINALIFT, hoạt động bền bỉ trong môi trường công nghiệp nặng.

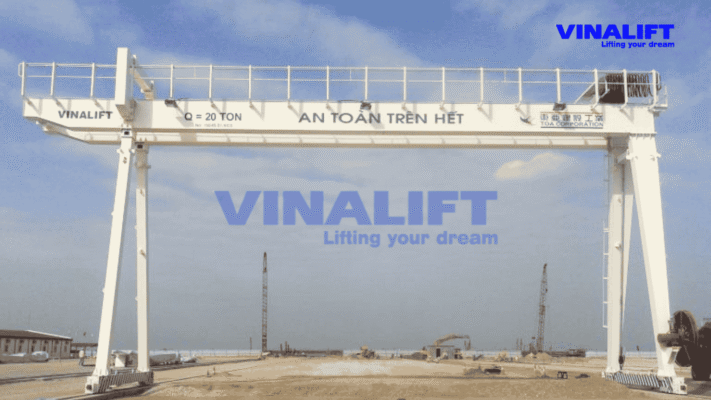

Dự án Cổng trục 20 tấn tại Cảng Lạch Huyện

Tại siêu cảng nước sâu Lạch Huyện (Hải Phòng), VINALIFT đã lắp đặt hệ thống cổng trục 20 tấn. Thiết bị được thiết kế với chế độ làm việc cao (Duty cycle lớn), khả năng chống ăn mòn muối biển xuất sắc (chuẩn sơn Epoxy nhiều lớp), phục vụ đắc lực cho việc bốc xếp hàng hóa liên tục 24/7.

Tại Sao Chủ Đầu Tư Nên Lựa Chọn Cổng Trục Hai Dầm VINALIFT?

Trong các ngành công nghiệp nặng, hệ thống cổng trục hai dầm đóng vai trò là “mạch máu” vận hành. Việc lựa chọn nhà thầu không chỉ nằm ở sản phẩm, mà còn ở giải pháp tổng thể. Dưới đây là lý do các chủ đầu tư luôn tin tưởng VINALIFT:

• Đội ngũ kỹ sư tâm huyết, am hiểu đặc thù ngành: Không dừng lại ở việc chế tạo, kỹ sư VINALIFT sở hữu kinh nghiệm thực chiến sâu sắc trong các lĩnh vực khắt khe như luyện kim và đóng tàu, đảm bảo thiết kế sát thực tế vận hành nhất.
• Tiêu chuẩn chất lượng quốc tế: Mỗi sản phẩm xuất xưởng là lời khẳng định về an toàn và độ bền, đáp ứng nghiêm ngặt các chứng chỉ EN 1090-1, EN 1090-2 và hệ thống quản lý chất lượng ISO 9001:2015.
• Giải pháp tùy biến theo bài toán thực tế: Chúng tôi không cung cấp những thiết kế rập khuôn. Dựa trên yêu cầu cụ thể về tải trọng và không gian của khách hàng, VINALIFT tối ưu hóa kết cấu để đem lại hiệu suất cao nhất với chi phí đầu tư hợp lý.
• Mô hình trọn gói: Chủ đầu tư hoàn toàn yên tâm với quy trình khép kín: từ tư vấn kỹ thuật, thiết kế, chế tạo, lắp đặt đến dịch vụ hậu mãi, bảo trì xuyên suốt vòng đời sản phẩm.

Liên hệ ngay với VINALIFT để được tư vấn kỹ thuật chuyên sâu và nhận báo giá chi tiết cho dự án của bạn!
