Hồ Sơ Tham Chiếu Dự Án Cầu Trục Rót Thép Uy Tín Cho EPC

Vai trò của hồ sơ tham chiếu dự án cầu trục rót thép

Trong các dự án xây dựng nhà máy sản xuất thép quy mô lớn, việc lựa chọn nhà thầu cung cấp thiết bị nâng hạ luôn là một trong những quyết định kỹ thuật quan trọng nhất của ban quản lý dự án. Không giống các thiết bị công nghiệp thông thường, cầu trục nhà máy thép hoạt động trong môi trường cực kỳ khắc nghiệt, chịu ảnh hưởng trực tiếp bởi nhiệt độ cao, bụi mài mòn dẫn điện và tải trọng động biến đổi liên tục.

Một quyết định sai lầm của nhà thầu EPC trong việc chọn lựa nhà sản xuất có thể dẫn đến hàng loạt hệ lụy nghiêm trọng: thiết bị liên tục phát sinh sự cố, thời gian downtime kéo dài gây dừng lò luyện, chi phí bảo trì tăng vọt và đặc biệt là rủi ro mất an toàn lao động do đứt cáp hoặc lỗi hệ thống phanh. Do đó, Hồ sơ tham chiếu dự án cầu trục rót thép thực tế từ các công trình đã đi vào vận hành ổn định là tài liệu minh chứng trực quan nhất cho năng lực thiết kế, chế tạo và xử lý các bài toán cơ khí – điện phức tạp của nhà cung cấp.

Môi trường nhà máy luyện kim

Nhà máy luyện kim (Steel Mill) là một trong những môi trường sản xuất công nghiệp khắc nghiệt nhất trên thế giới. Thiết bị nâng hạ tại đây phải đối mặt với 5 nguồn nguy cơ phá hủy thường trực:

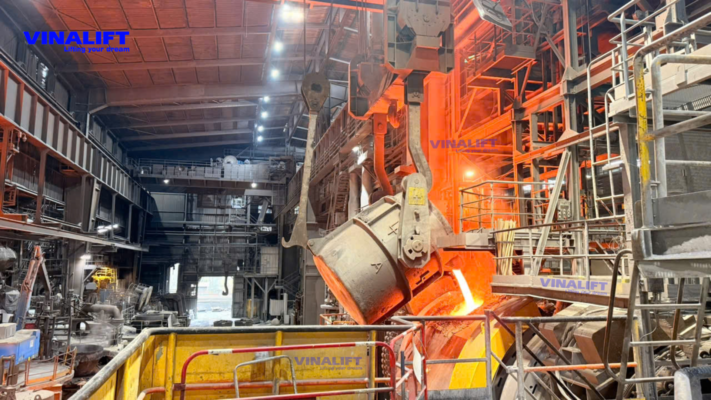

1. Nhiệt độ cực đoan và bức xạ nhiệt trực tiếp: Nhiệt độ không khí sát mái nhà xưởng thường dao động từ 40°C đến 70°C. Khi cẩu thùng thép lỏng (Ladle) ở nhiệt độ từ 1.500°C đến 1.600°C, lượng bức xạ nhiệt khổng lồ chiếu thẳng lên bụng dầm chính, cụm móc cẩu và hệ cáp thép.
2. Bụi mài mòn và bụi than chì dẫn điện: Quá trình nạp liệu và nấu chảy tạo ra lượng bụi xỉ kim loại siêu cứng và bụi than chì (Graphite) dẫn điện cực tốt. Loại bụi này dễ dàng thâm nhập vào các tủ điện hở gây đoản mạch và ăn mòn bánh xe di chuyển.
3. Khí ăn mòn và hơi ẩm cực cao: Khói từ lò luyện chứa lượng lớn lưu huỳnh (SO₂) và oxit nitơ (NOx), kết hợp với hơi ẩm tạo thành sương axit nhẹ gây gỉ sét kết cấu thép và ô-xy hóa các tiếp điểm điện.
4. Rung chấn mạnh liên tục: Quá trình nâng hạ hàng trăm tấn thép lỏng hay các cú va đập khi thả gầu ngoạm phế liệu tạo ra ứng suất xoắn và lực quán tính cực lớn tác dụng lên toàn bộ kết cấu dầm cầu trục.
5. Áp lực hoạt động 24/7 không được phép sai sót: Lò luyện thép chạy liên tục không ngừng nghỉ. Mỗi giờ dừng lò do hỏng hóc cầu trục luyện kim có thể gây thiệt hại hàng trăm nghìn USD cho nhà máy.

Bảo chứng năng lực thực tế từ các dự án trọng điểm

Thay vì các cam kết trên lý thuyết, năng lực quản lý rủi ro dự án EPC và an toàn công trường của VINALIFT đã được chứng minh qua các dự án thực tế, đáp ứng các tiêu chuẩn khắt khe nhất của ngành thép:

• Ngành thép – Cầu Trục Dầm Đôi 40/10 Tấn – Nhà máy thép Argentina
• Ngành thép – Cổng Trục Dầm Đôi 50/10 Tấn – Dự án Xanh Hạ Long

Hệ thống cầu trục mâm từ và nâng hạ phôi cho các tổ hợp luyện kim lớn: Sẵn sàng tích hợp hệ thống quản lý giám sát thông minh (CMS) giúp ban quản lý dự án tối ưu chi phí OPEX và lên lịch bảo trì dự đoán chính xác.

Tiêu chuẩn thiết kế cầu trục luyện kim

Đối với một giám đốc dự án EPC, việc thẩm định “hồ sơ tham chiếu” của đối tác không chỉ dừng lại ở số lượng dự án, mà còn phải kiểm tra xem các hệ thống đã bàn giao có thực sự đạt phân cấp tổng thể tối thiểu là A8/M8 theo tiêu chuẩn FEM 1.001 hay không. Đây là ranh giới kỹ thuật quyết định hệ thống cầu trục sẽ vận hành ổn định trên 20 năm hay sẽ bắt đầu xuất hiện các vết nứt mỏi kết cấu dầm hộp chỉ sau 3–5 năm vận hành.

Để kiểm soát tận gốc các nguy cơ này, nhà thầu EPC bắt buộc phải yêu cầu đối tác chế tạo áp dụng những bộ tiêu chuẩn quốc tế nghiêm ngặt nhất dành cho thiết bị nâng hạ hạng nặng. Hai hệ thống tiêu chuẩn phổ biến và uy tín nhất hiện nay đang được các đại dự án toàn cầu áp dụng là tiêu chuẩn Châu Âu FEM 1.001 và tiêu chuẩn Mỹ CMAA Class F.

Thiết kế dầm cầu trục theo tiêu chuẩn FEM 1.001

Sự khác biệt lớn nhất giữa một hệ thống cầu trục công nghiệp thông thường và cầu trục nhà máy luyện kim nằm ở sức bền mỏi (Fatigue Life). Tiêu chuẩn nhà sản xuất cổng trục theo tiêu chuẩn FEM 1.001 phân loại thiết bị dựa trên hai tham số cốt lõi:

• Cấp tần suất sử dụng (Class of Utilization – U): Đối với nhà máy thép, thiết bị phải đạt cấp U8 hoặc U9 (tương đương trên 2 x 10^6 chu kỳ làm việc liên tục trong suốt vòng đời thiết kế).
• Phổ tải trọng (Load Spectrum – Q): Cầu trục rót thép luôn hoạt động ở chế độ Q4 (rất nặng). Bản thân gầu rót thép rỗng đã chiếm 40-50% sức nâng tối đa thiết kế (SWL), khi chứa đầy thép lỏng, tải trọng thực tế luôn đạt từ 90% đến 100% SWL.

Sự kết hợp giữa U8/U9 và Q4 yêu cầu kết cấu dầm chính và các cơ cấu truyền động phải đạt phân cấp tổng thể tối thiểu là A8/M8 theo FEM 1.001 hoặc Class S8, S9 theo tiêu chuẩn châu Âu EN 13001.

Triết lý Single-Failure Proof & kết cấu cơ khí chịu nhiệt cực đoan

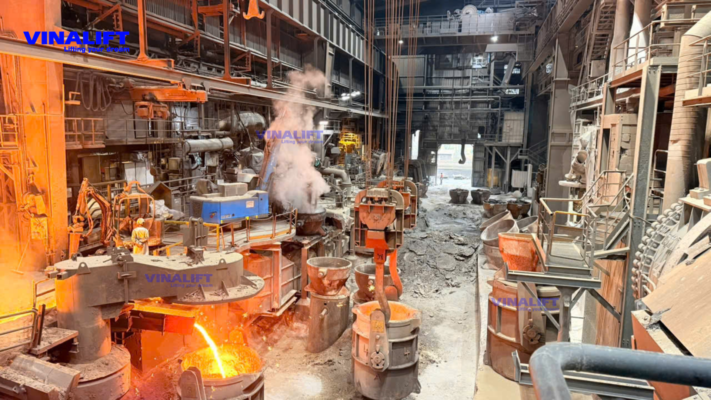

Các kỹ sư khi thiết kế dầm cầu trục tải trọng lớn bắt buộc phải áp dụng triết lý “Single-Failure Proof” (Chống rủi ro điểm đơn) theo tiêu chuẩn EN 13135. Bất kỳ một cấu kiện chịu lực đơn lẻ nào bị hư hỏng (như đứt một sợi cáp, cháy một động cơ hoặc gãy một bánh răng), hệ thống vẫn phải giữ tải an toàn lơ lửng trên không trung và hạ xuống một cách có kiểm soát.

Bên cạnh đó, để chống lại bức xạ nhiệt 1.600°C từ thùng thép lỏng, phía dưới bụng dầm chính phải được lắp đặt các tấm chắn bức xạ nhiệt (Heat Shields) dạng nhiều lớp, nhồi bông gốm (Ceramic Fiber) cách nhiệt dày từ 50mm đến 100mm. Toàn bộ cáp thép nâng hạ bắt buộc phải dùng loại cáp lõi thép chịu nhiệt độc lập (IWRC) để tránh hiện tượng cháy lõi đay tẩm mỡ thông thường.

Hệ thống phanh và thiết kế cáp kép dự phòng

Cơ cấu nâng hạ của cầu trục rót thép hai dầm hoặc bốn dầm hạng nặng bắt buộc phải trang bị hệ thống phanh hai tầng (Two-Tier Braking System):

• Phanh làm việc (Service Brakes): Thường gồm hai bộ phanh đĩa hoặc phanh ép thủy lực độc lập lắp trên trục tốc độ cao của động cơ nâng, mỗi bộ có lực hãm tối thiểu bằng 150% mô-men xoắn định mức.
• Phanh khẩn cấp (Emergency Brakes): Phanh đĩa thủy lực khổng lồ (Hydraulic Caliper Brakes) kẹp trực tiếp vào vành tang cuốn cáp (Rope Drum Flange). Nếu xảy ra sự cố gãy trục hộp số hoặc vỡ khớp nối truyền động, phanh khẩn cấp sẽ ngay lập tức khóa cứng tang cuốn để ngăn chặn thùng thép lỏng rơi tự do.

Sự an toàn của cầu trục nhà máy thép dùng để nâng thùng thép, phôi thép và cuộn thép còn được củng cố bằng cụm puly cân bằng (Equalizer Bar) tích hợp cảm biến đứt cáp (Imbalance Detector). Khi một sợi cáp bị đứt, thanh cân bằng lật nghiêng sẽ kích hoạt công tắc hành trình an toàn gửi tín hiệu ngắt khẩn cấp về PLC chỉ trong vòng dưới 10 mili-giây.

Điểm khác biệt của hệ thống điều khiển

Học thuyết thiết kế hiện đại chuyển dịch trọng tâm từ cơ khí thuần túy sang tích hợp công nghệ tự động hóa thông minh (Smart Crane), nhằm nâng cao hiệu suất và loại bỏ hoàn toàn các lỗi chủ quan từ người vận hành cầu trục rót thép.

Hệ thống chống lắc và định vị tuyệt đối

Khi di chuyển thùng thép lỏng nặng hàng trăm tấn ở độ cao 20 mét, quán tính cực lớn sẽ tạo ra hiện tượng lắc lư như một con lắc đơn khổng lồ. Để triệt tiêu rủi ro này, các nhà sản xuất áp dụng công nghệ chống lắc vòng hở (Sensorless Anti-Sway) bằng thuật toán toán học nạp trực tiếp vào biến tần (VFD) và PLC.

Đồng thời, để thực hiện các thao tác tự động hóa, cẩu thép phải được trang bị hệ thống định vị tuyệt đối (Absolute Positioning) sử dụng công nghệ mã vạch dải thép không gỉ (BPS) chạy dọc nhà xưởng, cho sai số định vị chỉ trong khoảng ± 1m đến ± 5m. Sự kết hợp này cho phép kích hoạt tính năng lái bán tự động (Semi-Automatic) giúp đưa thùng thép đến đúng tâm miệng lò một cách nhanh chóng và an toàn.

CMS và tính năng bảo trì dự đoán

Hệ thống giám sát và quản lý cầu trục (CMS) giao tiếp trực tiếp với mạng SCADA/MES của toàn nhà máy thông qua các chuẩn truyền thông công nghiệp như Profinet hay Modbus TCP. CMS thu thập thời gian thực dữ liệu từ các cảm biến loadcell, bộ mã hóa vòng quay và nhiệt độ động cơ để tính toán chu kỳ làm việc an toàn (SWP) theo tiêu chuẩn ISO 12482.

Nhờ vậy, ban quản lý vận hành có thể theo dõi trực quan tuổi thọ mỏi còn lại của cáp thép, hộp số và lên lịch bảo trì dự đoán chính xác, loại bỏ hoàn toàn việc thay thế vật tư định kỳ lãng phí.

Năng lực sản xuất và các chứng nhận chất lượng

Để đáp ứng yêu cầu khắt khe của các nhà thầu EPC quốc tế, một nhà máy sản xuất cầu trục đạt chứng nhận ISO 9001:2015 phải sở hữu năng lực chế tạo cơ khí chính xác tại chỗ bao gồm:

• Hệ thống máy cắt lập trình CNC, máy hàn tự động dưới lớp thuốc bảo vệ đảm bảo mối hàn ngấu hoàn toàn (Full Penetration Welds).
• Quy trình kiểm tra không phá hủy (NDT) bao gồm siêu âm đường hàn (UT) và kiểm tra hạt từ (MT) 100% các liên kết chịu lực chính.
• Buồng phun cát làm sạch bề mặt đạt tiêu chuẩn Sa 2.5 và công nghệ sơn chống ăn mòn cấp độ cao C5 theo tiêu chuẩn EN ISO 12944.

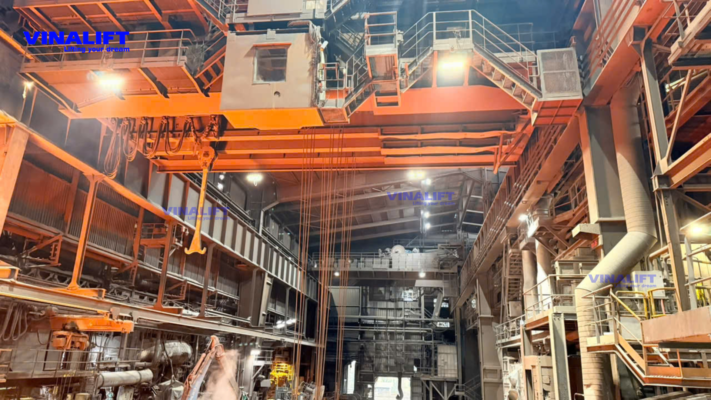

VINALIFT tự hào là đơn vị tiên phong sở hữu đầy đủ hạ tầng công nghệ và chứng chỉ chất lượng quốc tế, sẵn sàng cung cấp các giải pháp cầu trục thiết kế theo yêu cầu chất lượng cao, cạnh tranh trực tiếp với các thương hiệu lớn từ châu Âu và Nhật Bản.

Kết luận

Đối với một dự án EPC nặng, thiết bị nâng hạ luyện kim không chỉ đơn thuần là công cụ xếp dỡ mà chính là mạch máu quyết định sự sống còn của toàn dây chuyền sản xuất. Việc xem xét kỹ lưỡng Hồ sơ tham chiếu dự án cầu trục rót thép của các nhà cung cấp nội địa có năng lực kỹ thuật vượt trội như VINALIFT sẽ giúp các nhà thầu EPC giảm thiểu tối đa chi phí đầu tư ban đầu (CAPEX) trong khi vẫn đảm bảo tuyệt đối các yêu cầu về an toàn, tiến độ chế tạo và dịch vụ hỗ trợ kỹ thuật tại chỗ 24/7.
