Cổng Trục Hai Dầm Là Gì? Cấu Tạo, Ưu Điểm Và Ứng Dụng Thực Tế

Trong ngành công nghiệp nặng, việc nâng hạ và di chuyển các khối hàng hóa có tải trọng siêu trường, siêu trọng đòi hỏi những thiết bị chuyên dụng có độ an toàn tuyệt đối. Để giải quyết bài toán này, cổng trục hai dầm chính là giải pháp tối ưu nhất dành cho các chủ đầu tư.

Vậy cổng trục hai dầm là gì? Cấu tạo và tính ứng dụng của thiết bị này ra sao? Hãy cùng chuyên gia từ VINALIFT tìm hiểu chi tiết qua bài viết dưới đây.

Cổng Trục Hai Dầm Là Gì?

Cổng trục hai dầm (hay còn gọi là cổng trục dầm đôi – Double Girder Gantry Crane) là một loại thiết bị nâng hạ chuyên dụng. Thiết bị có hình dáng giống như một chiếc cổng lớn, di chuyển trên hai đường ray đặt sát mặt đất. Đặc điểm nhận diện cốt lõi là hệ thống chịu tải chính bao gồm hai dầm chính (Main Girder) đặt song song với nhau, được chống đỡ bởi hệ thống chân cổng vững chắc.

Khác với cầu trục hoạt động trong nhà xưởng, cổng trục hai dầm thường được lắp đặt ngoài trời. Thiết bị này phục vụ đắc lực tại các bãi tập kết vật liệu, cảng biển, công trường xây dựng hoặc các nhà máy đóng tàu. Tải trọng của cổng trục hai dầm rất đa dạng, từ 5 tấn, 50 tấn, 100 tấn cho đến 1000 tấn tùy theo yêu cầu dự án.

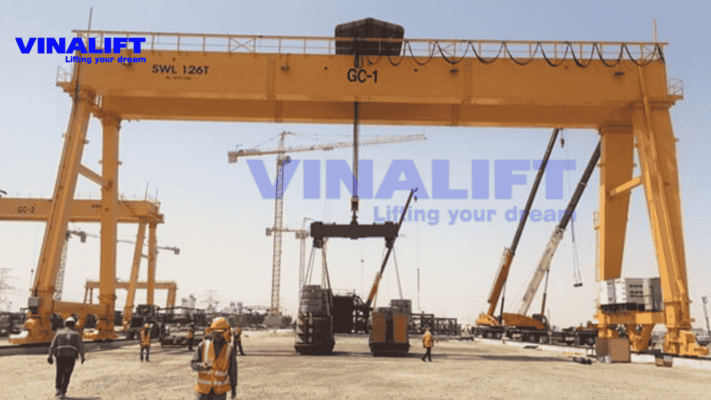

Cấu Tạo Chi Tiết Của Cổng Trục Hai Dầm VINALIFT

Tại VINALIFT, mỗi bộ cổng trục đều được thiết kế và chế tạo tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật như TCVN 4244:2005, FEM 1.001, ISO 4301 và CMAA. Cấu tạo cơ bản bao gồm 4 phần chính:

Hệ thống kết cấu thép chịu lực

Đây là bộ khung xương của thiết bị, chiếm tỷ trọng lớn nhất.

• Dầm chính (Main Girder): Gồm 2 dầm hộp hoặc dầm giàn không gian đặt song song. Dầm được chế tạo từ thép chuyên dụng, hàn tự động theo tiêu chuẩn AWS D1.1. Bề mặt thép được làm sạch đạt chuẩn ISO 8501 (SA 2.5) trước khi sơn chống rỉ.
• Chân cổng (Legs): Thường có dạng chân cứng và chân mềm để triệt tiêu ứng suất khi cổng trục di chuyển.
• Dầm biên (End Carriage): Nơi lắp đặt cụm bánh xe di chuyển dọc theo đường ray.

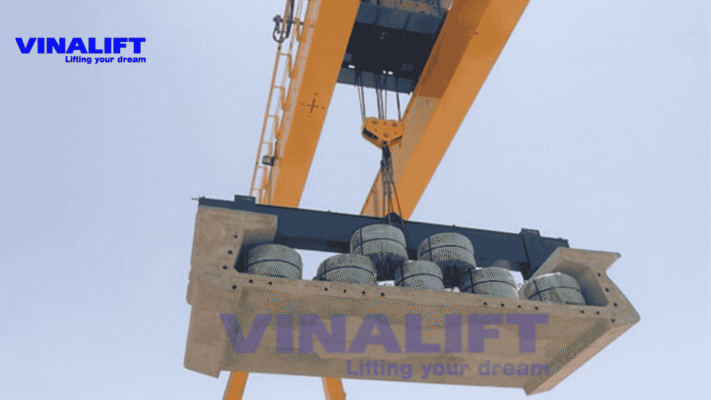

Cơ cấu nâng hạ (Xe con / Pa lăng)

Thay vì treo lơ lửng như dầm đơn, xe con (Trolley) mang cơ cấu nâng hạ sẽ chạy trên thanh ray được hàn trực tiếp trên đỉnh của hai dầm chính. Cấu tạo này giúp phân bổ lực đều, tăng khả năng chịu tải và độ ổn định khi nâng hạ hàng hóa.

Hệ thống di chuyển cổng trục

Bao gồm các cụm bánh xe, động cơ điện (Motor), hộp giảm tốc và phanh an toàn. Hệ thống này giúp toàn bộ khối cổng trục khổng lồ di chuyển dọc theo đường ray trên mặt đất một cách êm ái, không rung lắc.

Hệ thống điện và điều khiển trung tâm

• Tủ điện: Tích hợp biến tần (Inverter) giúp khởi động mềm, điều chỉnh tốc độ linh hoạt.
• Hệ thống cấp điện: Sử dụng ru lô cuốn cáp hoặc hệ thống cáp cấp điện chạy trong rãnh ngầm an toàn.
• Điều khiển: Tích hợp cabin điều khiển trên cao, tay bấm điều khiển từ xa (Remote) và các cảm biến an toàn (chống va chạm, báo quá tải).

Ưu Điểm Vượt Trội Của Cổng Trục Hai Dầm

Với thiết kế đặc thù, cổng trục hai dầm mang lại nhiều giá trị cốt lõi cho các nhà máy và công trường:

• Sức nâng cực lớn và khẩu độ rộng: Nhờ kết cấu hai dầm song song, thiết bị có thể nâng tải trọng lên tới hàng trăm tấn. Khẩu độ (khoảng cách giữa hai ray) có thể lên tới 95m tùy dự án.
• Độ ổn định và an toàn tuyệt đối: Trọng tâm xe con đặt trên dầm giúp triệt tiêu hiện tượng vặn xoắn. Thiết bị hoạt động an toàn ngay cả trong điều kiện gió bão ngoài trời (được trang bị kẹp ray chống bão).
• Tối ưu chiều cao nâng: Do xe con nằm trên đỉnh dầm, chiều cao nâng hữu ích (Hook path) được tận dụng tối đa.
• Độ bền bỉ cao: Sản phẩm của VINALIFT tuân thủ tiêu chuẩn chất lượng ISO 9001:2015, thân thiện môi trường (ISO 14001) và an toàn lao động (ISO 45001), đảm bảo tuổi thọ thiết bị lên đến hàng chục năm.

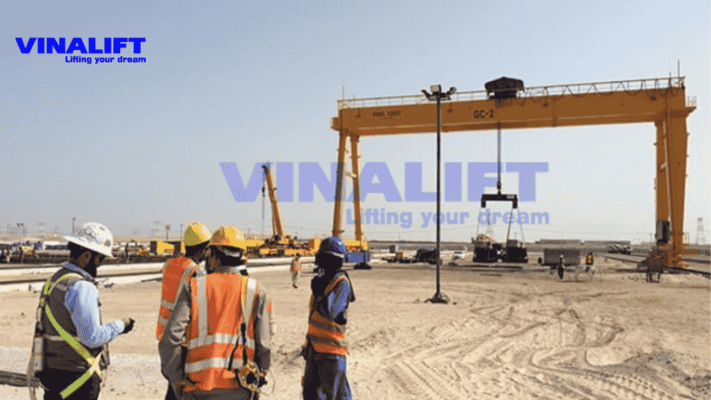

Ứng Dụng Thực Tế Trong Ngành Công Nghiệp Nặng

Với sức mạnh vượt trội, cổng trục hai dầm là “trái tim” của nhiều ngành công nghiệp:

• Thi công hạ tầng, cầu đường: Nâng hạ dầm bê tông đúc sẵn, dầm Super T tại các tuyến Metro, đường cao tốc.
• Ngành đóng tàu và cảng biển: Lắp ráp các tổng đoạn thân tàu, bốc dỡ container và hàng hóa siêu trường siêu trọng.
• Nhà máy luyện kim, thủy điện, nhiệt điện: Lắp đặt tuabin, nâng hạ phôi thép, cửa van đập thủy điện.

Các Dự Án Cổng Trục Hai Dầm Tiêu Biểu Do VINALIFT Thực Hiện

Năng lực chế tạo của VINALIFT đã được khẳng định qua hàng loạt dự án trọng điểm trong nước và quốc tế. Chúng tôi tự hào cung cấp các giải pháp nâng hạ tối ưu nhất:

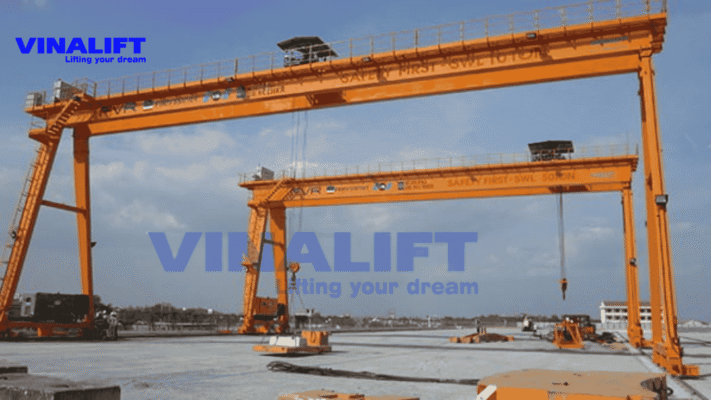

Dự án Metro TP.HCM: Cung cấp hệ thống cổng trục dầm đôi 50 tấn Metroline HCMC phục vụ đúc và cẩu dầm bê tông cốt thép, đáp ứng tiến độ khắt khe của tuyến đường sắt đô thị.

• Xuất khẩu quốc tế: Thiết kế và chế tạo cổng trục dầm đôi 90 tấn Manila Philippine. Đây là minh chứng cho việc sản phẩm VINALIFT hoàn toàn đáp ứng các tiêu chuẩn quốc tế khắt khe nhất (JIS, EN, CMAA).
• Dự án đường Vành Đai 3: Hợp tác cùng nhà thầu quốc tế, cung cấp cổng trục dầm đôi 30+30 tấn Sumitomo Mitsui Construction phục vụ thi công tuyến đường huyết mạch.
• Tư vấn giải pháp tổng thể: VINALIFT luôn đồng hành cùng đối tác trong việc thiết kế và chế tạo các hệ thống cổng trục dầm đôi tải trọng siêu lớn (lên đến hàng trăm tấn), đảm bảo tối ưu chi phí và công năng vận hành..

Hiểu rõ cổng trục hai dầm là gì cũng như cấu tạo và ưu điểm của nó sẽ giúp các chủ đầu tư, nhà thầu đưa ra quyết định đầu tư chính xác. Với tải trọng lớn, độ an toàn cao và khả năng hoạt động bền bỉ, đây là thiết bị không thể thiếu trong các dự án công nghiệp nặng.

Nếu quý khách hàng đang có nhu cầu thiết kế, chế tạo cổng trục hai dầm, hãy liên hệ ngay với VINALIFT để được tư vấn kỹ thuật và nhận báo giá chi tiết nhất!
