Hệ Thống CMS Cầu Trục Rót Thép Giám Sát Và Hỗ Trợ Truy Vết Lỗi Như Thế Nào?

Trên cầu trục rót thép, một cảnh báo như “Hoist motor overtemperature” hoặc “Drive fault” xuất hiện trên màn hình mới chỉ cho biết hệ thống đang có bất thường. Đối với Engineering Manager và đội bảo trì, câu hỏi quan trọng hơn là: hệ thống có lưu được chuỗi tín hiệu xuất hiện trước lỗi, tải trọng, vị trí cầu trục, trạng thái phanh và điều kiện vận hành tại thời điểm đó hay không?

Crane Management System (CMS) là lớp giám sát và quản lý dữ liệu của cầu trục. Khi được tích hợp với PLC, biến tần, cảm biến và các thiết bị nằm trong phạm vi thiết kế, CMS có thể hiển thị trạng thái hiện thời, ghi nhận cảnh báo – sự kiện và lưu dữ liệu phục vụ truy vết lỗi.

Trả lời ngắn: Truy vết lỗi cầu trục bằng CMS dựa trên alarm/event, dấu thời gian và các tín hiệu vận hành liên quan đã được cấu hình. Dữ liệu này giúp kỹ sư tái dựng trình tự sự kiện và thu hẹp phạm vi kiểm tra. Kết luận nguyên nhân gốc vẫn cần dựa trên logic điều khiển và xác minh tại hiện trường.

Giá trị của CMS vì vậy không nằm riêng ở màn hình hiển thị. Giá trị nằm ở kiến trúc dữ liệu phía sau màn hình: tín hiệu nào được thu thập, độ chính xác thời gian ra sao, dữ liệu được lưu trong bao lâu và hệ thống hỗ trợ tái dựng sự kiện đến mức nào.

Menu Bài Viết

Giám sát, hỗ trợ chẩn đoán và dự báo lỗi khác nhau ra sao?

Giám sát cho biết cầu trục đang ở trạng thái nào; hỗ trợ chẩn đoán giúp tái dựng trình tự sự kiện; còn dự báo lỗi cần dữ liệu đủ dài cùng mô hình phân tích đã được xác lập. Vì vậy, một CMS có màn hình trạng thái và alarm history chưa mặc nhiên là hệ thống bảo trì dự đoán.

Trong nhiều hồ sơ chào thầu, các khái niệm “monitoring”, “diagnostics”, “condition monitoring” và “predictive maintenance” thường được đặt gần nhau. Tuy nhiên, đây không phải các chức năng đồng nghĩa và không nên được nghiệm thu bằng cùng một tiêu chí.

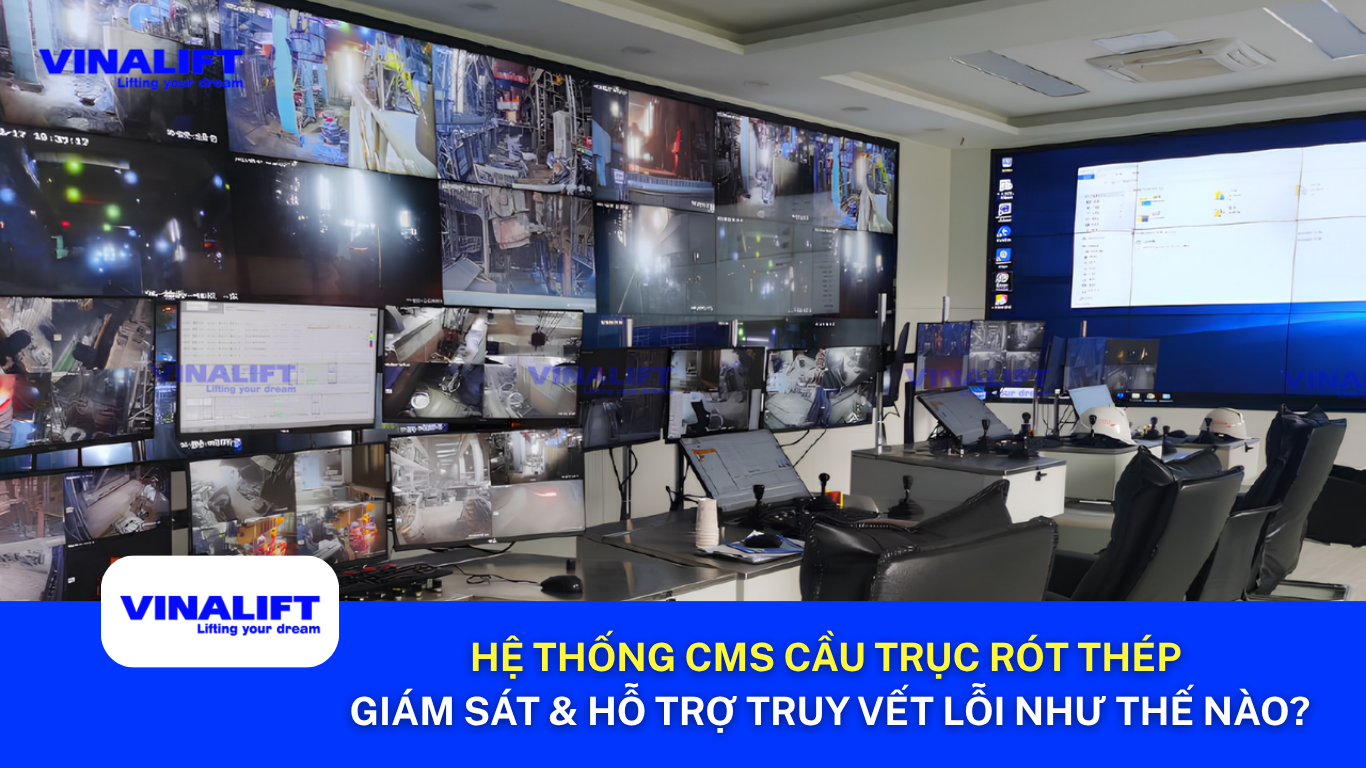

Trung tâm điều khiển từ xa trong nhà máy thép — Hệ thống giám sát CMS của cầu trục hiển thị trạng thái vận hành theo thời gian thực

Lớp chức năng	Dữ liệu và chức năng điển hình	Giá trị chính
Giám sát trạng thái	Chạy/dừng, tải trọng, vị trí, trạng thái phanh, biến tần, liên động và cảnh báo hiện hành	Giúp người vận hành nhận biết trạng thái thiết bị tại thời điểm làm việc
Hỗ trợ chẩn đoán	Mã lỗi, dấu thời gian, first-out nếu được cấu hình, lịch sử sự kiện, đồ thị xu hướng và dữ liệu trước – trong – sau lỗi	Giúp đội bảo trì tái dựng sự kiện và thu hẹp phạm vi cần kiểm tra
Giám sát tình trạng	Rung, nhiệt độ, độ mòn, trạng thái phanh và xu hướng theo thời gian trong phạm vi cảm biến đã thiết kế	Hỗ trợ đánh giá tình trạng hiện tại và nhận biết xu hướng bất thường
Dự báo lỗi	Dữ liệu lịch sử đủ dài, đường cơ sở, mô hình hoặc thuật toán đã được xác nhận	Ước tính nguy cơ hỏng hóc hoặc thời điểm cần can thiệp trong phạm vi đã quy định

Một hệ thống có HMI và lịch sử cảnh báo chưa mặc nhiên có chức năng condition monitoring hoặc bảo trì dự đoán. Mỗi lớp chức năng phải được mô tả và nghiệm thu bằng tiêu chí phù hợp. Tùy phạm vi, các tiêu chí có thể gồm cảm biến, tần suất lấy mẫu, đường cơ sở, ngưỡng, thuật toán và điều kiện chấp nhận được quy định trong Technical Specification.

CMS cần lưu dữ liệu nào để hỗ trợ truy vết lỗi?

Để hỗ trợ truy vết lỗi, CMS cần lưu alarm/event, dấu thời gian, lệnh – phản hồi, interlock/trip và dữ liệu bối cảnh như tải trọng, vị trí, trạng thái phanh hoặc biến tần trong phạm vi tag list đã phê duyệt. Giá trị truy vết phụ thuộc vào chất lượng tín hiệu, đồng bộ thời gian, tần suất lấy mẫu và thời gian lưu trữ; số lượng thông số trên dashboard không tự phản ánh khả năng chẩn đoán.

CMS không tự tạo ra dữ liệu. Hệ thống tiếp nhận các tín hiệu đã được thiết kế từ PLC, biến tần, loadcell, encoder, hệ thống phanh, cảm biến và thao tác của người vận hành. Không phải mọi tín hiệu trên PLC đều cần được đưa lên CMS; Engineering Manager phải ưu tiên những tag giúp xác định điều kiện xuất hiện trước, trong và sau lỗi. Nếu thiếu tag list, alarm matrix, quy tắc đồng bộ thời gian hoặc chính sách lưu trữ, dashboard có thể hiển thị nhiều thông số nhưng vẫn không đủ dữ liệu để tái dựng sự kiện.

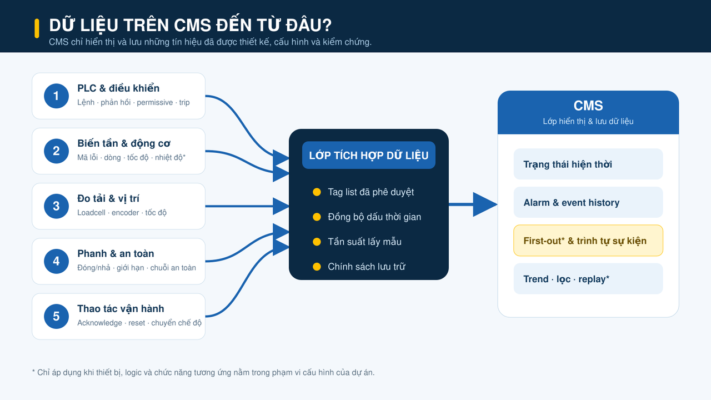

Dữ liệu từ thiết bị chỉ tạo ra giá trị chẩn đoán khi được chuẩn hóa bằng tag list, đồng bộ thời gian, tần suất lấy mẫu và chính sách lưu trữ. Minh họa: VINALIFT.

Người vận hành nhìn thấy gì trên màn hình CMS?

Người vận hành cần nhìn thấy trạng thái sẵn sàng của cơ cấu, tải trọng, vị trí, trạng thái phanh – biến tần, liên động và cảnh báo ưu tiên. Giao diện CMS phải giúp nhận biết bất thường và chọn hành động phù hợp, nhưng không thay thế mạch bảo vệ hoặc logic an toàn của cầu trục.Trong môi trường luyện kim, người vận hành còn phải theo dõi tải thép lỏng, hành trình vận chuyển, khu vực làm việc và các điều kiện an toàn. Màn hình CMS vì vậy cần ưu tiên thông tin hỗ trợ quyết định, thay vì đưa toàn bộ tín hiệu kỹ thuật lên cùng một giao diện.Các nhóm thông tin thường được hiển thị gồm:

Trạng thái sẵn sàng của từng cơ cấu.
Tải trọng và vị trí cầu trục.
Trạng thái phanh, biến tần và động cơ.
Permissive, interlock và trip đang hoạt động.
Cảnh báo hiện hành, mức độ ưu tiên và thời điểm xuất hiện.
Hướng dẫn cause–action nếu nội dung này đã được cấu hình.

HMI và CMS có thể chia sẻ một phần dữ liệu nhưng không hoàn toàn giống nhau. HMI thường phục vụ điều khiển và quan sát tại chỗ. CMS tập trung hơn vào tổng hợp trạng thái, lưu lịch sử và cung cấp dữ liệu để phân tích sau sự kiện. Kiến trúc cụ thể phụ thuộc vào giải pháp điều khiển của từng dự án.Ví dụ, tài liệu SIMOCRANE Crane Management System của Siemens mô tả một giải pháp CMS cung cấp thông tin vận hành và chẩn đoán qua giao diện trực quan. Đây là ví dụ về một cấu hình sản phẩm cụ thể, không phải căn cứ để mặc định mọi CMS đều có first-out, replay, condition monitoring hoặc dự báo lỗi.CMS cũng không thay thế các mạch bảo vệ hoặc logic an toàn. Hệ thống có thể hiển thị trạng thái liên động và lưu sự kiện, còn chức năng dừng, giới hạn hoặc bảo vệ thiết bị vẫn phải được thực hiện bởi kiến trúc điều khiển – an toàn đã thiết kế cho cầu trục.

Đội bảo trì truy vết lỗi trên CMS như thế nào?

Đội bảo trì kiểm tra first-out nếu chức năng này đã được cấu hình; nếu không, kỹ sư bắt đầu từ sự kiện sớm nhất được ghi nhận. Sau đó, đội ngũ kỹ thuật dựng lại trình tự lệnh – phản hồi – interlock – trip, đối chiếu bối cảnh vận hành và xác minh thiết bị tại hiện trường. CMS giúp thu hẹp khu vực cùng giả thuyết cần kiểm tra, không tự thay thế kết luận nguyên nhân gốc.Một danh sách alarm kéo dài hàng trăm dòng chưa đủ để hỗ trợ chẩn đoán. Điều quan trọng là CMS phải giúp đội kỹ thuật xác định sự kiện nào xuất hiện đầu tiên và những tín hiệu nào thay đổi ngay trước hoặc sau sự kiện đó.Quy trình truy vết thường gồm năm bước:

Kiểm tra first-out hoặc sự kiện đầu tiên được ghi nhận: dùng first-out khi logic này đã được cấu hình; nếu không, tìm mốc sớm nhất trong alarm/event history.
Kiểm tra dấu thời gian: đối chiếu trình tự lệnh, phản hồi, interlock và trip trên cùng trục thời gian đã được đồng bộ giữa các nguồn.
Đối chiếu bối cảnh vận hành: xem tải trọng, vị trí, tốc độ, trạng thái phanh, dòng điện và các tín hiệu liên quan tại thời điểm lỗi.
Xem trend hoặc replay nếu có: kiểm tra tín hiệu đã thay đổi đột ngột hay hình thành xu hướng trước khi cảnh báo xuất hiện.
Xác minh tại hiện trường: kiểm tra thiết bị, dây dẫn, cơ cấu cơ khí và cảm biến trước khi kết luận nguyên nhân gốc.

First-out không đơn giản là cảnh báo nằm ở dòng đầu tiên trên màn hình. Đây là chức năng logic ghi dấu điều kiện interlock hoặc trip đầu tiên chuyển sang trạng thái không cho phép trong nhóm đã cấu hình. Trong một cách triển khai tham chiếu, tài liệu Rockwell Automation về Interlocks with First Out mô tả khả năng đánh dấu nhiều điều kiện là first-out nếu chúng thay đổi trong cùng một vòng quét. Đây không phải hành vi mặc định của mọi nền tảng CMS; cách ghi nhận phải được xác định trong Functional Design Specification. First-out hỗ trợ xác định điểm bắt đầu cần kiểm tra, nhưng không mặc nhiên chứng minh nguyên nhân gốc.Ví dụ, một drive fault có thể kéo theo nhiều cảnh báo thứ cấp như mất permissive, phanh đóng hoặc cơ cấu không sẵn sàng. Nếu first-out không được cấu hình hoặc dấu thời gian giữa các thiết bị không đồng bộ, đội bảo trì có thể bắt đầu kiểm tra từ một cảnh báo thứ cấp thay vì điều kiện xuất hiện sớm hơn trong chuỗi sự kiện.

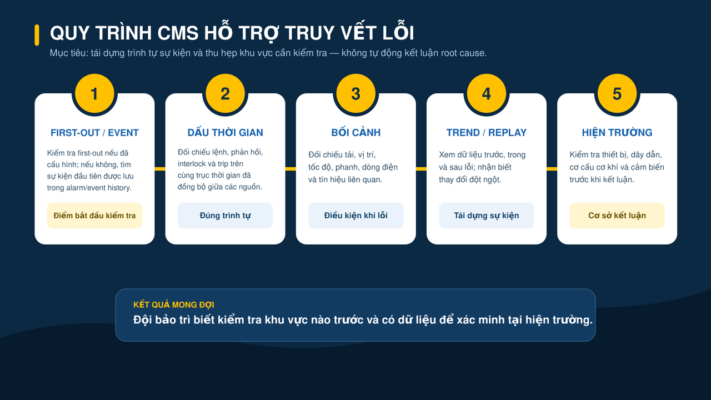

Quy trình truy vết lỗi bắt đầu từ first-out nếu được cấu hình hoặc sự kiện sớm nhất được ghi nhận, rồi kết thúc bằng xác minh hiện trường; CMS không tự động thay thế kết luận kỹ thuật. Minh họa: VINALIFT.

Ví dụ: CMS hỗ trợ kiểm tra cảnh báo quá nhiệt động cơ nâng

Khi xuất hiện cảnh báo quá nhiệt, CMS hữu ích nếu cho phép hiển thị nhiệt độ động cơ, dòng điện, tải trọng và số lần khởi động trên cùng biểu đồ hoặc trục thời gian đã được đồng bộ. Tổ hợp tín hiệu bất thường giúp đội bảo trì ưu tiên kiểm tra nguy cơ quá tải nhiệt, nhưng chưa đủ để kết luận nguyên nhân gốc.

Giả sử trong cùng một ca sản xuất, CMS ghi nhận nhiệt độ động cơ nâng tăng, dòng điện cao hơn mức vận hành thông thường và số lần khởi động trong một giờ tăng. Kỹ sư cần xem đây là dữ liệu định hướng cho bước kiểm tra tiếp theo, không phải chẩn đoán chắc chắn về lỗi động cơ.

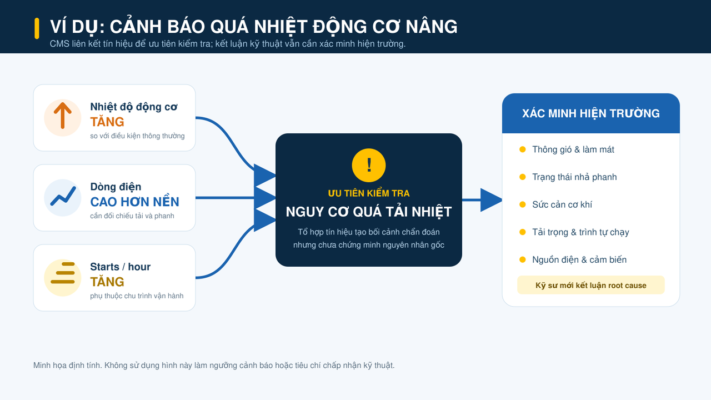

Minh họa định tính cách CMS liên kết nhiều tín hiệu để ưu tiên kiểm tra. Hình không thể hiện ngưỡng cảnh báo hoặc tiêu chí chấp nhận của một dự án cụ thể. Minh họa: VINALIFT.

Đội ngũ kỹ thuật vẫn cần đối chiếu thêm:

Nhiệt độ môi trường và khả năng thông gió – làm mát.
Trạng thái nhả phanh.
Sức cản cơ khí và tình trạng truyền động.
Tải trọng thực tế và trình tự vận hành.
Chế độ làm việc cho phép của động cơ.
Chất lượng nguồn điện và độ tin cậy của cảm biến.

Nếu các tín hiệu và ngưỡng đã được cấu hình phù hợp, CMS có thể cảnh báo và lưu lại bối cảnh vận hành tại thời điểm bất thường. Đội bảo trì nhờ đó biết khu vực nào cần được kiểm tra trước, chuẩn bị nhân lực hoặc phụ tùng và bố trí can thiệp trong thời gian dừng máy có kế hoạch.Trong ví dụ này, CMS hỗ trợ quá trình chẩn đoán. Hệ thống không thay thế phép đo tại hiện trường hoặc kết luận kỹ thuật của đội bảo trì.

Engineering Manager cần khóa những yêu cầu nào để truy vết lỗi?

Đối với riêng khả năng truy vết lỗi, Technical Specification cần khóa các yêu cầu trực tiếp quyết định khả năng tái dựng sự kiện. Hộp kiểm tra dưới đây không bao quát toàn bộ đặc tả CMS, checklist năng lực vendor hoặc quy trình FAT tổng thể.

Hộp kiểm tra phạm vi CMS

Tag list và alarm matrix: xác định tín hiệu nào được hiển thị, tín hiệu nào được lưu, điều kiện kích hoạt, mức độ ưu tiên và hành động kiểm tra tương ứng. Không nên suy ra khả năng truy vết chỉ từ số lượng tag trên dashboard.
First-out và đồng bộ thời gian: nêu rõ nhóm interlock/trip nào cần logic first-out, quy tắc ưu tiên hoặc ghi nhận khi nhiều điều kiện thay đổi gần nhau và cơ chế đồng bộ thời gian giữa PLC, biến tần, HMI cùng CMS.
Tần suất lấy mẫu và thời gian lưu: quy định độ phân giải phù hợp cho tín hiệu thay đổi nhanh, trạng thái đóng/mở và dữ liệu dài hạn; đồng thời làm rõ thời gian lưu, cơ chế nén, sao lưu cùng định dạng xuất dữ liệu.
Trend, lọc và xuất dữ liệu: cho phép lọc theo cơ cấu, thời gian và mức độ ưu tiên; trend phải hỗ trợ đối chiếu dữ liệu trước – trong – sau lỗi. Chỉ yêu cầu replay khi chức năng này thực sự cần thiết và được mô tả trong phạm vi.
Tiêu chí kiểm chứng FAT/SAT: tại FAT, mô phỏng các chuỗi lỗi đại diện để kiểm tra first-out nếu có, dấu thời gian và dữ liệu liên quan. Tại SAT, chỉ thử các tình huống hiện trường đã được phê duyệt, bảo đảm an toàn; tập trung xác nhận mapping tín hiệu, đồng bộ thời gian, truyền thông, hiển thị và lưu dữ liệu.

Các hạng mục thử nghiệm tổng thể của cầu trục phải được quy định trong ITP và thủ tục FAT/SAT đã được các bên phê duyệt. Bài viết này chỉ tập trung vào tiêu chí cần chứng minh cho khả năng truy vết lỗi của CMS.

ISO 12482 liên quan gì đến CMS?

ISO 12482:2014 liên quan đến theo dõi duty thực tế trong vận hành dài hạn và so sánh với duty thiết kế ban đầu; đây không phải tiêu chuẩn định nghĩa chức năng truy vết lỗi thời gian thực. Dữ liệu tải trọng, chu kỳ và thời gian vận hành có thể nằm trên cùng nền tảng CMS, nhưng tiêu chuẩn không yêu cầu mọi cầu trục sử dụng một cấu hình CMS giống nhau.Tại thời điểm biên tập tháng 8/2026, ISO 12482:2014 vẫn có trạng thái Published nhưng đã được ISO đánh dấu “to be revised”. Trước khi đăng hoặc cập nhật bài, đội ngũ website cần kiểm tra lại trạng thái phiên bản trên trang ISO.Trong bài này, ISO 12482 chỉ được dùng để phân định phạm vi. Design Working Period, phổ tải và quản lý tuổi thọ thuộc một chủ đề riêng; các nội dung đó không được xem là chức năng mặc định của CMS.

Dự án tham chiếu: Cầu trục rót thép A8 tại Nhà máy thép Hòa Phát

Tại Nhà máy thép Hòa Phát, VINALIFT đã cung cấp 02 cầu trục rót thép có tải trọng móc chính 75 tấn, móc phụ 20 tấn, khẩu độ 19,5 m, chiều cao nâng 19 m và chế độ làm việc A8.Hình 5. Cầu trục rót thép 75/20 tấn tại Nhà máy thép Hòa Phát. Ảnh: VINALIFT. Đây là ảnh tham chiếu thiết bị A8, không phải bằng chứng về phạm vi CMS của dự án.Những thông số này xác nhận bối cảnh thiết kế của thiết bị: tải trọng 75/20 tấn và cấp làm việc A8. Chúng không chứng minh mức sử dụng thực tế hoặc phạm vi CMS đã được bàn giao cho dự án.Trong bài viết này, dự án Hòa Phát được sử dụng như một dự án tham chiếu về cầu trục rót thép A8. Phạm vi CMS cụ thể phải được đối chiếu theo hồ sơ thiết kế, hợp đồng và tài liệu bàn giao của dự án; không nên mặc định suy rộng tính năng CMS chỉ từ cấp làm việc A8.Xem thông tin thiết bị tại: dự án cầu trục rót thép Nhà máy thép Hòa Phát.

Câu hỏi thường gặp về CMS cầu trục rót thép

CMS có tự động xác định nguyên nhân gốc của mọi sự cố không?Không. CMS có thể lưu alarm/event, đặt các tín hiệu đã cấu hình trên cùng trục thời gian đã được đồng bộ giữa các nguồn và hiển thị first-out nếu logic này nằm trong phạm vi thiết kế. Những dữ liệu đó giúp kỹ sư loại trừ một số giả thuyết và thu hẹp khu vực cần kiểm tra. Kết luận nguyên nhân gốc vẫn phải dựa trên logic điều khiển, tình trạng cơ khí – điện, độ tin cậy của cảm biến và kết quả xác minh tại hiện trường.First-out alarm là gì và vì sao quan trọng?First-out là chức năng ghi dấu điều kiện interlock hoặc trip đầu tiên chuyển sang trạng thái không cho phép trong nhóm logic đã được cấu hình. Nó giúp đội bảo trì phân biệt điều kiện xuất hiện sớm với các cảnh báo thứ cấp phát sinh sau khi cơ cấu dừng. Cách ưu tiên hoặc ghi nhận khi nhiều điều kiện thay đổi gần nhau phụ thuộc nền tảng và logic đã phê duyệt. First-out hỗ trợ xác định điểm bắt đầu của chuỗi sự kiện, nhưng không mặc nhiên chứng minh nguyên nhân gốc của sự cố.Có màn hình HMI đồng nghĩa với có CMS không?Không. HMI chủ yếu phục vụ điều khiển và quan sát tại chỗ, trong khi CMS thường bổ sung lớp tổng hợp trạng thái, lưu lịch sử, lọc sự kiện, trend và truy xuất dữ liệu sau lỗi. Hai hệ thống có thể dùng chung nguồn tín hiệu hoặc được tích hợp trên cùng nền tảng, nhưng tên gọi giao diện không chứng minh phạm vi chức năng. EPC cần kiểm tra kiến trúc, tag list, alarm history và khả năng xuất dữ liệu trong hồ sơ kỹ thuật.CMS cần lưu dữ liệu trong bao lâu?Không có một thời gian lưu trữ phù hợp cho mọi dự án. Thời hạn cần được xác định từ loại sự cố cần điều tra, tần suất vận hành, tốc độ phát sinh dữ liệu và quy trình bảo trì của nhà máy. Technical Specification nên nêu rõ dữ liệu nào lưu ở độ phân giải cao, dữ liệu nào được tổng hợp dài hạn, thời gian lưu tối thiểu, cơ chế sao lưu và định dạng xuất dữ liệu để kỹ sư có thể phân tích ngoài hệ thống khi cần.Có CMS đồng nghĩa với có bảo trì dự đoán không?Không. CMS có thể cung cấp dữ liệu đầu vào cho condition monitoring hoặc predictive maintenance, nhưng khả năng dự báo còn phụ thuộc cảm biến, tần suất lấy mẫu, dữ liệu lịch sử, đường cơ sở, ngưỡng và thuật toán đã được xác nhận. Một hệ thống chỉ có trạng thái hiện thời và alarm history mới chứng minh khả năng giám sát – lưu vết. Phạm vi dự báo phải được mô tả riêng và kiểm chứng bằng tiêu chí chấp nhận phù hợp.Chức năng truy vết lỗi cần được chứng minh trong FAT/SAT như thế nào?Trong FAT, vendor nên mô phỏng các chuỗi lỗi đại diện như mất tín hiệu cảm biến, lỗi truyền thông, drive fault hoặc sai lệch giữa lệnh và phản hồi. Mục tiêu là kiểm tra CMS có ghi đúng first-out nếu chức năng này được cấu hình, dấu thời gian, dữ liệu liên quan và trình tự sự kiện hay không.Tại SAT, chỉ thực hiện các phép thử hiện trường đã được phê duyệt và bảo đảm an toàn. Phạm vi nên tập trung vào mapping tín hiệu, đồng bộ thời gian, truyền thông, hiển thị, lưu dữ liệu và các tình huống interlock được phép thử. Không chủ động tạo ra tình trạng nguy hiểm trên thiết bị đang commissioning chỉ để chứng minh chức năng dashboard.Phạm vi, phương pháp tạo tín hiệu mô phỏng và tiêu chí chấp nhận phải truy xuất được về Functional Design Specification, alarm matrix, ITP và thủ tục FAT/SAT đã được các bên phê duyệt. Không áp dụng một danh sách tình huống lỗi giống nhau cho mọi cấu hình CMS.

Trao đổi với kỹ sư VINALIFT về phạm vi CMS

CMS không đơn thuần là một dashboard hiển thị nhiều thông số. Đó là lớp dữ liệu kết nối trạng thái vận hành, lịch sử cảnh báo và quy trình truy vết lỗi của đội ngũ kỹ thuật.Để hệ thống tạo ra giá trị thực tế, các nội dung như tag list, alarm matrix, logic first-out nếu cần, đồng bộ thời gian, thời gian lưu trữ và tiêu chí kiểm chứng riêng cho FAT/SAT phải được xác định trong hồ sơ kỹ thuật. Đây là cơ sở để EPC đánh giá chức năng CMS bằng dữ liệu và tiêu chí chấp nhận, thay vì chỉ dựa trên phần trình diễn giao diện.Nếu dự án của bạn đang xây dựng Technical Specification cho cầu trục rót thép hoặc cần rà soát phạm vi giám sát – chẩn đoán lỗi, đội ngũ kỹ sư VINALIFT có thể trao đổi về kiến trúc tín hiệu, alarm history, trend và phương án kiểm chứng hệ thống.
