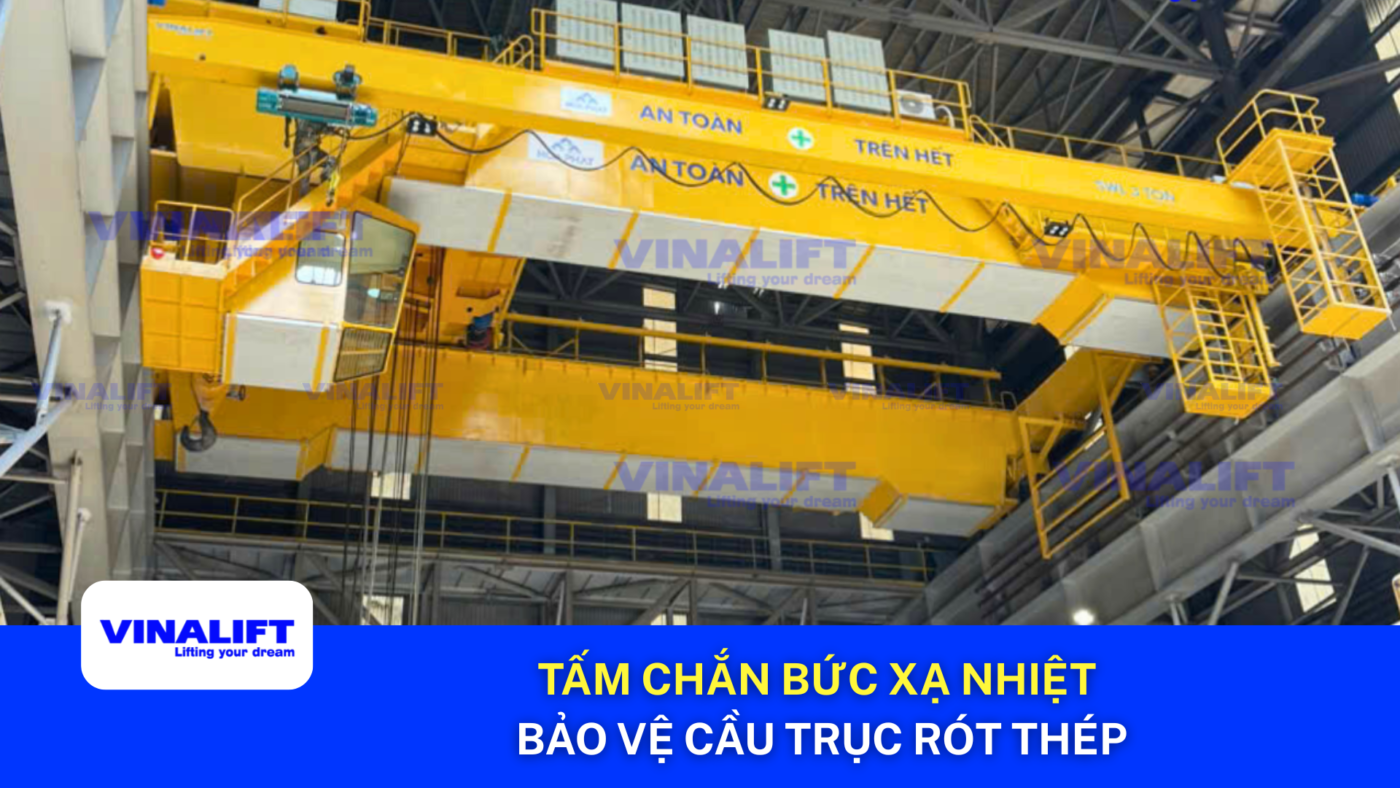

Thiết Kế Tấm Chắn Bức Xạ Nhiệt Cho Cầu Trục Rót Thép
Th8
Trong dự án cầu trục rót thép, câu hỏi “tấm chắn nhiệt cần dày bao nhiêu?” thường được đặt ra quá sớm.

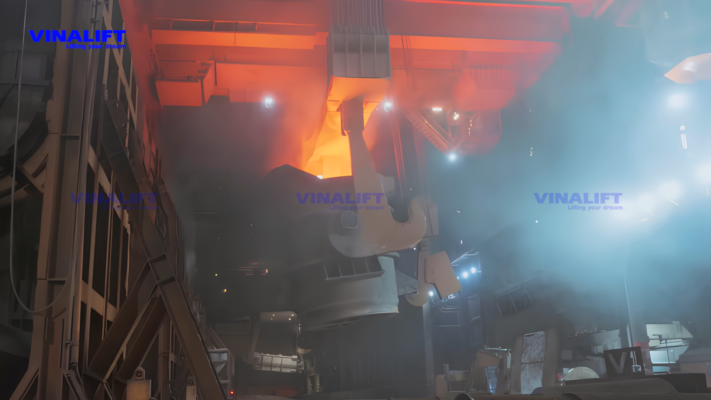

Thép lỏng trong thùng rót có thể đạt nhiệt độ xấp xỉ 1.600 °C. Tuy nhiên, đây là nhiệt độ của nguồn nhiệt, không phải nhiệt độ thiết kế mặc định của tấm chắn, dầm cầu trục hoặc thiết bị nằm phía trên.
Mục tiêu kỹ thuật thực sự là kiểm soát dòng nhiệt truyền tới từng thành phần cần bảo vệ, đồng thời duy trì nhiệt độ của kết cấu, cơ cấu nâng, motor, cáp, ổ lăn, chất bôi trơn, cảm biến và thiết bị điện trong giới hạn đã xác lập cho dự án.
Vì vậy, không có một chiều dày 50–100 mm, một loại vật liệu hoặc một ngưỡng dưới 70°C có thể áp dụng chung cho mọi cầu trục rót thép. Cấu hình phù hợp phải được xác định từ cơ sở thiết kế, hình học vận hành, thời gian phơi nhiễm, tính toán nhiệt và dữ liệu kiểm chứng tại hiện trường.
Tóm tắt nhanh
Tấm chắn bức xạ nhiệt cho cầu trục rót thép là hệ kết cấu được bố trí giữa thùng thép lỏng và khu vực cần bảo vệ nhằm làm suy giảm dòng nhiệt truyền tới cầu trục.
Một phương án có đủ cơ sở thẩm định cần chứng minh được:
- Nguồn nhiệt và điều kiện vận hành đã được xác định đầy đủ.
- Phạm vi phơi nhiễm nhiệt đã được phân tích theo vị trí thực tế của thùng rót.
- Vật liệu, chiều dày, khe không khí và liên kết được lựa chọn từ tính toán.
- Cầu nhiệt, giãn nở, rung động và khả năng bảo trì đã được xử lý trong thiết kế.
- FAT xác nhận hệ thống được chế tạo đúng hồ sơ.
- Nhiệt độ tại hiện trường được đo theo kịch bản và giới hạn chấp nhận đã thống nhất.
Chiều dày là kết quả của quá trình thiết kế, không phải dữ liệu đầu vào duy nhất để đánh giá hiệu quả tấm chắn.
Tấm chắn bức xạ nhiệt cho cầu trục rót thép là gì?

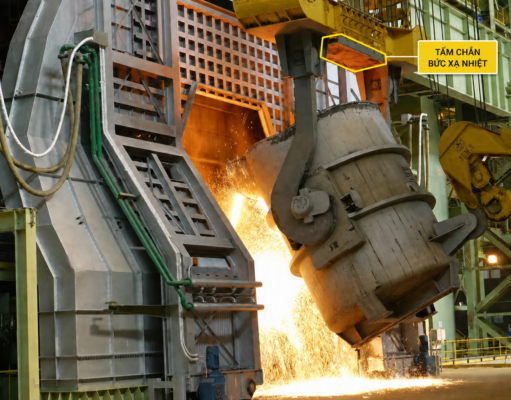

Tấm chắn bức xạ nhiệt, hay radiant heat shield, là một hệ nhiều lớp được bố trí để giảm lượng nhiệt truyền từ khu vực thép lỏng tới các thành phần của cầu trục.
Các khu vực cần được xem xét bảo vệ có thể gồm:
- Mặt dưới dầm chính.
- Khung xe con.
- Cơ cấu nâng chính và nâng phụ.
- Motor, hộp giảm tốc và phanh.
- Tang cuốn, puly và cáp thép.
- Ổ lăn và chất bôi trơn.
- Cáp điện, cảm biến và thiết bị điều khiển.
- Cabin vận hành hoặc phòng điện.
- Lối đi và khu vực bảo trì.
Một tấm thép được lắp dưới xe con chưa đủ để tạo thành hệ bảo vệ nhiệt hoàn chỉnh. Hiệu quả phụ thuộc vào bề mặt phía nguồn nhiệt, khe không khí, vật liệu cách nhiệt, lớp bao che, khung đỡ, liên kết và phạm vi che phủ.
Cơ chế truyền nhiệt cần được kiểm soát
Tải nhiệt tác động lên cầu trục chủ yếu đến từ bức xạ trực tiếp của thép lỏng và dòng khí nóng đối lưu đi lên trong nhà xưởng.
Sau khi mặt nóng của tấm chắn hấp thụ năng lượng, nhiệt tiếp tục truyền qua các lớp vật liệu, khung đỡ, bulông và liên kết bằng cơ chế dẫn nhiệt. Vì vậy, việc thẩm định phải xem xét đồng thời tải nhiệt bên ngoài và đường truyền nhiệt bên trong toàn bộ hệ tấm chắn.
Ba cơ chế chính gồm:
- Bức xạ nhiệt: phụ thuộc vào nhiệt độ nguồn, diện tích nguồn nhìn thấy, khoảng cách, góc bức xạ và đặc tính bề mặt.
- Đối lưu: phụ thuộc vào nhiệt độ không khí, hướng dòng khí nóng, hệ thống thông gió và điều kiện nhà xưởng.
- Dẫn nhiệt: xuất hiện qua vật liệu cách nhiệt, tấm kim loại, khung, bulông và các liên kết xuyên lớp.
Trong môi trường luyện kim, một liên kết nhỏ nhưng xuyên trực tiếp từ mặt nóng tới mặt lạnh có thể hình thành cầu nhiệt và tạo ra điểm nóng cục bộ phía sau tấm chắn.
Dữ liệu đầu vào cần có trước khi thiết kế tấm chắn nhiệt
Nhiệt độ thép lỏng khoảng 1.600°C chưa đủ để lựa chọn vật liệu hoặc chiều dày tấm chắn. Engineering Manager cần phân biệt tối thiểu bốn loại nhiệt độ trong hồ sơ.
| Ký hiệu | Loại nhiệt độ | Ý nghĩa trong thiết kế |
| T1 | Nhiệt độ nguồn | Nhiệt độ thép lỏng hoặc vùng phát xạ được sử dụng làm điều kiện biên |
| T2 | Nhiệt độ mặt nóng | Nhiệt độ dự kiến hoặc đo được tại bề mặt tấm chắn hướng về nguồn nhiệt |
| T3 | Nhiệt độ mặt lạnh | Nhiệt độ phía sau hệ tấm chắn sau khi nhiệt truyền qua các lớp |
| T4 | Nhiệt độ thành phần cần bảo vệ | Nhiệt độ tại dầm, motor, cáp, ổ lăn, cảm biến hoặc thiết bị điện |
Trong nhiều trường hợp, T4 mới là thông số quyết định khả năng chấp nhận của phương án. Nhiệt độ mặt lạnh không thể tự động thay thế cho nhiệt độ tại thiết bị nếu giữa hai vị trí còn tồn tại khe hở, dòng khí nóng hoặc đường truyền nhiệt khác.Sáu nhóm dữ liệu cần được đưa vào design basisKhoảng cách nhỏ nhất cần được xác định theo toàn bộ hành trình làm việc, thay vì chỉ đo tại vị trí danh nghĩa trên bản vẽ tổng thể.
Sáu nhóm dữ liệu cần được đưa vào design basis
Khoảng cách nhỏ nhất cần được xác định theo toàn bộ hành trình làm việc, thay vì chỉ đo tại vị trí danh nghĩa trên bản vẽ tổng thể.
| Nhóm dữ liệu | Nội dung cần xác định |
| Nguồn nhiệt | Dải nhiệt độ thép lỏng, kích thước vùng phát xạ, mức đầy của thùng rót và trạng thái che phủ |
| Hình học vận hành | Vị trí tương đối, khoảng cách nhỏ nhất, góc bức xạ, diện tích nguồn nhìn thấy và vật cản |
| Thời gian phơi nhiễm | Thời gian dừng tại từng vị trí, tần suất chu kỳ, thời gian tích lũy và trường hợp bất thường |
| Điều kiện nhà xưởng | Nhiệt độ không khí tại cao độ cầu trục, thông gió, dòng khí nóng, bụi và các nguồn nhiệt lân cận |
| Thành phần cần bảo vệ | Vị trí, giới hạn nhiệt độ, chế độ vận hành và mức độ quan trọng của từng thiết bị |
| Trường hợp kiểm chứng | Điều kiện bình thường, trường hợp bất lợi hợp lý, hệ số dự phòng và giới hạn chấp nhận |
Sáu nhóm dữ liệu cần được đưa vào design basis
Khoảng cách nhỏ nhất cần được xác định theo toàn bộ hành trình làm việc, thay vì chỉ đo tại vị trí danh nghĩa trên bản vẽ tổng thể.
| Nhóm dữ liệu | Nội dung cần xác định |
| Nguồn nhiệt | Dải nhiệt độ thép lỏng, kích thước vùng phát xạ, mức đầy của thùng rót và trạng thái che phủ |
| Hình học vận hành | Vị trí tương đối, khoảng cách nhỏ nhất, góc bức xạ, diện tích nguồn nhìn thấy và vật cản |
| Thời gian phơi nhiễm | Thời gian dừng tại từng vị trí, tần suất chu kỳ, thời gian tích lũy và trường hợp bất thường |
| Điều kiện nhà xưởng | Nhiệt độ không khí tại cao độ cầu trục, thông gió, dòng khí nóng, bụi và các nguồn nhiệt lân cận |
| Thành phần cần bảo vệ | Vị trí, giới hạn nhiệt độ, chế độ vận hành và mức độ quan trọng của từng thiết bị |
| Trường hợp kiểm chứng | Điều kiện bình thường, trường hợp bất lợi hợp lý, hệ số dự phòng và giới hạn chấp nhận |
Thời gian dừng cũng có ảnh hưởng đáng kể. Một tấm chắn có thể đáp ứng khi thùng rót đi qua trong thời gian ngắn nhưng tạo ra nhiệt độ tích lũy cao nếu cầu trục phải giữ tải lâu tại cùng một vị trí.
Cấu tạo nhiều lớp của tấm chắn bức xạ nhiệt
Không có một cấu tạo bắt buộc cho mọi dự án. Tuy nhiên, một hệ tấm chắn điển hình có thể gồm các thành phần sau:
| Thành phần | Chức năng chính | Nội dung cần kiểm soát |
| Lớp kim loại phía nguồn nhiệt | Tiếp nhận tải bức xạ và bảo vệ lớp cách nhiệt | Vật liệu, chiều dày, tình trạng bề mặt, oxy hóa và cong vênh |
| Khe không khí | Tạo sự tách nhiệt giữa các lớp | Kích thước, tính liên tục, phương án thông khí và nguy cơ bị lấp kín |
| Lớp cách nhiệt | Giảm dòng nhiệt truyền qua hệ tấm chắn | Độ dẫn nhiệt theo nhiệt độ, độ co ngót, tỷ trọng và khả năng giữ ổn định |
| Lớp bao che phía sau | Giữ và bảo vệ vật liệu cách nhiệt | Độ kín, khả năng tháo lắp và chống xô lệch vật liệu |
| Khung đỡ và liên kết | Duy trì hình học của toàn bộ hệ thống | Cầu nhiệt, giãn nở, rung động, tải trọng và khả năng tiếp cận |
| Mối nối và biên panel | Cho phép giãn nở và tháo thay từng khu vực | Khe hở, chồng mép, che phủ và đường bức xạ trực tiếp |
Bề mặt phía nguồn nhiệt
Khả năng phản xạ nhiệt phụ thuộc vào trạng thái thực tế của bề mặt. Một bề mặt kim loại sạch có thể có đặc tính khác đáng kể so với cùng vật liệu sau thời gian dài bị oxy hóa, bám bụi hoặc biến màu.
Do đó, thiết kế không nên chỉ sử dụng đặc tính ban đầu của vật liệu. Ảnh hưởng của tình trạng bề mặt trong vòng đời vận hành cần được xem xét trong tính toán và kế hoạch bảo trì.
Khe không khí
Khe không khí tạo sự tách nhiệt giữa mặt nóng và lớp phía sau. Hiệu quả của khe phụ thuộc vào chiều rộng, hướng lắp đặt, khả năng thông khí và mức độ liên tục.
Nếu vật liệu cách nhiệt bị xô lệch, nén chặt hoặc lấp đầy khe, cấu hình truyền nhiệt thực tế sẽ khác với mô hình thiết kế.
Lớp cách nhiệt
Vật liệu cách nhiệt có nhiệm vụ giảm dòng nhiệt truyền qua hệ thống. Các thông số cần được đánh giá gồm:
- Độ dẫn nhiệt theo từng mức nhiệt độ.
- Nhiệt độ sử dụng liên tục và nhiệt độ tiếp xúc ngắn hạn.
- Độ co ngót sau chu kỳ nóng – nguội.
- Tỷ trọng và khả năng chịu rung.
- Khả năng chống xô lệch hoặc lún.
- Tương thích với lớp bao che và phương pháp liên kết.
-
Yêu cầu an toàn khi gia công, lắp đặt và bảo trì.
Lựa chọn vật liệu và chiều dày tấm chắn
Vật liệu không nên được lựa chọn riêng theo nhiệt độ tối đa xuất hiện trên datasheet. Engineering Manager cần yêu cầu nhà cung cấp chứng minh sự phù hợp giữa đặc tính vật liệu và nhiệt độ tính toán tại đúng vị trí lắp đặt.
| Nội dung | Hồ sơ cần kiểm tra |
| Đặc tính nhiệt | Độ dẫn nhiệt theo nhiệt độ, nhiệt dung và khối lượng riêng |
| Giới hạn sử dụng | Nhiệt độ liên tục, nhiệt độ ngắn hạn và điều kiện xác lập giới hạn |
| Ổn định kích thước | Độ co ngót, biến dạng và thay đổi sau chu kỳ nhiệt |
| Độ bền cơ học | Khả năng giữ ổn định khi cầu trục rung động và tăng giảm tốc |
| Tương thích hệ thống | Phương pháp bao che, liên kết, khe không khí và vật liệu lân cận |
| Bảo trì | Khả năng quan sát, tháo thay và xử lý khu vực suy giảm |
Các nhóm vật liệu thường được xem xét gồm mineral fiber, rock wool và high-temperature fiber blanket. Tuy nhiên, tên nhóm vật liệu chưa đủ để xác nhận khả năng sử dụng. Nhà cung cấp cần trình datasheet, chứng chỉ, đặc tính nhiệt và hướng dẫn lắp đặt của đúng sản phẩm được đề xuất.Ghi chú kỹ thuật: ASTM C553-24 và ASTM C892-19(2024) hỗ trợ xác định đặc tính và yêu cầu thử nghiệm của từng nhóm vật liệu cách nhiệt. Nhiệt độ sử dụng tối đa trong tiêu chuẩn hoặc datasheet vật liệu không phải nhiệt độ định mức của toàn bộ hệ tấm chắn và chưa đủ để chứng minh hiệu quả của cấu hình lắp đặt thực tế.
Chiều dày cần được xác định như thế nào?
- Dòng nhiệt bức xạ từ nguồn.
- Đối lưu ở mặt nóng và mặt lạnh.
- Đặc tính nhiệt của từng lớp theo nhiệt độ.
- Kích thước và trạng thái của khe không khí.
- Dẫn nhiệt qua khung, bulông và liên kết.
- Thời gian phơi nhiễm trong từng chu kỳ.
- Khả năng tích nhiệt khi cầu trục dừng lâu.
- Trường hợp vận hành bất lợi hợp lý.
- Sự thay đổi đặc tính vật liệu trong vòng đời.
Những chi tiết cơ khí dễ bị bỏ sót
Cầu nhiệt qua khung và liên kết
Giãn nở do chu kỳ nóng – nguội
Mặt phía nguồn nhiệt và khung phía sau có thể làm việc tại các mức nhiệt độ khác nhau. Chênh lệch nhiệt độ tạo ra giãn nở không đồng đều, dẫn đến:
- Cong vênh panel.
- Nứt hoặc rách tại liên kết.
- Kẹt giữa các tấm.
- Biến dạng khung đỡ.
- Xuất hiện khe hở ngoài dự kiến.
Rung động và tải động
Khe hở và phạm vi che phủ
Khả năng tháo thay và tiếp cận bảo trì
- Quan sát tình trạng mặt nóng và mặt lạnh.
- Kiểm tra liên kết, khung đỡ và khe giãn nở.
- Tháo từng panel mà không phải tháo toàn bộ hệ thống.
- Thay vật liệu cách nhiệt tại khu vực bị suy giảm.
- Tiếp cận các thiết bị nằm phía sau tấm chắn.
Hiệu quả tấm chắn nhiệt được kiểm chứng như thế nào?
Hiệu quả của tấm chắn bức xạ nhiệt cần được kiểm chứng qua nhiều giai đoạn. Mỗi giai đoạn cung cấp một nhóm bằng chứng khác nhau.
| Giai đoạn | Nội dung kiểm chứng |
| Thiết kế cơ sở | Xác lập nguồn nhiệt, vùng phơi nhiễm, giới hạn thiết bị và trường hợp bất lợi |
| Tính toán thiết kế | Dự báo nhiệt độ mặt nóng, mặt lạnh và các thành phần cần bảo vệ |
| Thẩm định bản vẽ | Kiểm tra vật liệu, cấu tạo, khe không khí, cầu nhiệt, liên kết và khả năng bảo trì |
| FAT | Xác nhận đúng vật liệu, kích thước, cấu tạo và chất lượng chế tạo trước khi xuất xưởng |
| SAT hoặc kiểm tra hiện trường | Đo nhiệt trong điều kiện vận hành đã thống nhất để đối chiếu với giới hạn chấp nhận |
| Theo dõi vận hành | Thiết lập dữ liệu nền và phát hiện xu hướng suy giảm của tấm chắn |
Kiểm chứng trước khi chế tạo
Báo cáo tính nhiệt hoặc mô phỏng cần thể hiện tối thiểu:
- Điều kiện biên và giả định được sử dụng.
- Vị trí và kích thước nguồn nhiệt.
- Khoảng cách tới từng vùng của tấm chắn.
- Đặc tính nhiệt của các lớp vật liệu.
- Ảnh hưởng của khung đỡ và cầu nhiệt.
- Nhiệt độ dự kiến tại mặt nóng, mặt lạnh và thiết bị cần bảo vệ.
- Kết quả trong trường hợp vận hành bất lợi.
- Phân tích độ nhạy khi khoảng cách, thời gian dừng hoặc nhiệt độ môi trường thay đổi.
Những nội dung FAT có thể xác nhận
- Chứng chỉ và datasheet vật liệu.
- Chiều dày và số lớp theo bản vẽ.
- Kích thước khe không khí.
- Cấu tạo khung đỡ và liên kết.
- Khe giãn nở và khả năng tháo lắp.
- Chất lượng bao che vật liệu cách nhiệt.
- Phạm vi che phủ của từng panel.
- Sự tương thích với cơ cấu chuyển động và lối bảo trì.
Đo nhiệt tại hiện trường
Việc xác nhận nhiệt tại hiện trường phải được thực hiện trong một cửa sổ vận hành đại diện, theo phương án đo và yêu cầu an toàn đã được phê duyệt.
Không kéo dài thời gian giữ thùng thép lỏng ngoài chu kỳ vận hành bình thường chỉ để tạo trường hợp thử nhiệt. Nếu SAT chưa có điều kiện vận hành nóng, dữ liệu có thể được thu thập trong giai đoạn vận hành ban đầu và thiết lập thành điểm xác nhận trong kế hoạch nghiệm thu.
Kịch bản đo cần xác định trước:
- Nhiệt độ và mức đầy của thùng rót.
- Vị trí tương đối giữa thùng rót và cầu trục.
- Khoảng cách nhỏ nhất trong phép thử.
- Thời gian duy trì tại từng vị trí.
- Nhiệt độ môi trường tại cao độ cầu trục.
- Vị trí cảm biến và khoảng thời gian ghi dữ liệu.
- Trạng thái vận hành của các thiết bị liên quan.
- Giới hạn chấp nhận cho từng điểm đo.
Cảm biến tiếp xúc hoặc thermocouple có thể được sử dụng để theo dõi nhiệt độ tại các điểm cụ thể. Camera nhiệt hỗ trợ quan sát phân bố nhiệt và phát hiện điểm nóng cục bộ.
Khi đo bằng camera nhiệt, phương án đo cần xem xét độ phát xạ của bề mặt, nhiệt độ phản xạ biểu kiến, kích thước điểm đo, góc quan sát và tình trạng hiệu chuẩn của thiết bị.
Theo hướng dẫn của FLIR về ảnh hưởng của độ phát xạ trong đo ảnh nhiệt, kim loại sáng hoặc có độ phát xạ thấp có thể phản xạ bức xạ từ nguồn nhiệt xung quanh, khiến camera hiển thị nhiệt độ khác với nhiệt độ thực của bề mặt.
Với các bề mặt này, nên sử dụng điểm tham chiếu có độ phát xạ đã biết hoặc đối chiếu bằng cảm biến tiếp xúc khi điều kiện an toàn cho phép.
Tiêu chí chấp nhận lấy từ đâu?
- Cơ sở thiết kế của dự án.
- Kết quả tính toán kết cấu và tính nhiệt.
- Giới hạn nhiệt độ của vật liệu.
- Datasheet của motor, cáp, ổ lăn, chất bôi trơn, cảm biến và thiết bị điện.
- Điều kiện vận hành do chủ đầu tư hoặc đơn vị công nghệ cung cấp.
- Biên dự phòng đã được thống nhất trong hồ sơ kỹ thuật.
Trước khi đo, hồ sơ nên lập ma trận gồm vị trí đo, thông số cần kiểm soát, giới hạn chấp nhận, thời gian duy trì, thiết bị đo và hành động cần thực hiện nếu kết quả vượt giới hạn.
Không nên sử dụng 70°C hoặc bất kỳ giá trị đơn lẻ nào như giới hạn áp dụng chung cho mọi cầu trục rót thép.
Checklist hồ sơ Engineering Manager cần yêu cầu
| Nội dung thẩm định | Hồ sơ nhà cung cấp cần trình |
| Nguồn nhiệt | Dải nhiệt độ, kích thước vùng phát xạ, vị trí và trạng thái thùng rót |
| Hình học vận hành | Khoảng cách nhỏ nhất, hành trình, góc bức xạ và thời gian dừng |
| Bản đồ phơi nhiễm | Các vùng chịu bức xạ trực tiếp và thành phần cần bảo vệ |
| Giới hạn thiết bị | Nhiệt độ cho phép của từng thành phần theo design basis hoặc datasheet |
| Cấu tạo tấm chắn | Bản vẽ các lớp, vật liệu, chiều dày, khe không khí, khung và liên kết |
| Vật liệu cách nhiệt | Datasheet, chứng chỉ, độ dẫn nhiệt, nhiệt độ sử dụng và độ co ngót |
| Chi tiết cơ khí | Khe giãn nở, cầu nhiệt, chống cong vênh, chống rung và khả năng tháo thay |
| Tính toán nhiệt | Báo cáo tính toán hoặc mô phỏng cho trường hợp thiết kế và trường hợp bất lợi |
| Kiểm tra tại FAT | ITP, tiêu chí kiểm tra vật liệu, kích thước, cấu tạo và chất lượng chế tạo |
| Kiểm tra tại hiện trường | Vị trí đo, phương pháp đo, điều kiện thử và giới hạn chấp nhận |
| Bảo trì | Chu kỳ kiểm tra, dấu hiệu suy giảm và tiêu chí sửa chữa hoặc thay thế |
Nếu hồ sơ chỉ thể hiện tên vật liệu và chiều dày nhưng thiếu điều kiện nguồn nhiệt, mô hình tính toán và tiêu chí nghiệm thu, Engineering Manager chưa có đủ cơ sở để xác nhận hiệu quả của phương án.
Câu hỏi thường gặp về tấm chắn bức xạ nhiệt
Tấm chắn bức xạ nhiệt cho cầu trục rót thép là gì?
Đây là hệ kết cấu được bố trí giữa thùng thép lỏng và khu vực cần bảo vệ nhằm làm suy giảm dòng nhiệt truyền tới dầm, xe con, cơ cấu nâng và các thiết bị nhạy cảm. Hệ thống thường gồm lớp mặt nóng, khe không khí, vật liệu cách nhiệt, lớp bao che và khung đỡ.
Tấm chắn có phải chịu trực tiếp nhiệt độ 1.600°C không?
Khoảng 1.600°C thường là nhiệt độ của nguồn thép lỏng. Nhiệt độ thực tế tại tấm chắn phụ thuộc vào khoảng cách, góc bức xạ, diện tích nguồn nhìn thấy, thời gian phơi nhiễm và điều kiện môi trường.
Vật liệu phải được lựa chọn theo nhiệt độ tính toán tại vị trí lắp đặt, thay vì lấy trực tiếp nhiệt độ thép lỏng làm nhiệt độ của toàn bộ hệ thống.
Tấm chắn càng dày thì hiệu quả càng cao đúng không?
Không thể kết luận hiệu quả chỉ từ chiều dày. Kết quả còn phụ thuộc vào vật liệu, khe không khí, cầu nhiệt, tình trạng bề mặt, liên kết, phạm vi che phủ và khả năng giữ ổn định của lớp cách nhiệt khi cầu trục rung động.
Một tấm chắn dày vẫn có thể xuất hiện điểm nóng nếu tồn tại khe hở bức xạ hoặc liên kết kim loại xuyên trực tiếp qua lớp cách nhiệt.
Nhiệt độ đáy dầm có bắt buộc phải dưới 70°C không?
Không có một giới hạn 70°C áp dụng chung cho mọi dự án. Giới hạn chấp nhận phải được xác lập từ cơ sở thiết kế, tính toán kết cấu và giới hạn của từng thiết bị hoặc vật liệu cần bảo vệ.
FAT có xác nhận được hiệu quả tấm chắn nhiệt không?
FAT xác nhận vật liệu, kích thước, cấu tạo và chất lượng chế tạo. Hiệu quả nhiệt trong điều kiện có thùng thép lỏng cần được kiểm chứng tại hiện trường theo kịch bản đo và giới hạn chấp nhận đã thống nhất.
Hồ sơ ứng dụng cầu trục rót thép của VINALIFT
VINALIFT đã triển khai 02 cầu trục rót thép 75/20 tấn tại Nhà máy Thép Hòa Phát, với khẩu độ 19,5 m, chiều cao nâng 19 m và chế độ làm việc A8.
Hồ sơ công khai này thể hiện kinh nghiệm của VINALIFT trong ứng dụng cầu trục rót thép. Tuy nhiên, tải trọng nâng, khẩu độ và cấp làm việc không thể được sử dụng để suy ra chiều dày hoặc hiệu quả của tấm chắn nhiệt.
Bằng chứng thẩm định hiệu quả nhiệt vẫn cần được truy xuất từ cơ sở thiết kế, báo cáo tính toán, bản vẽ chế tạo, hồ sơ FAT và kết quả đo của từng dự án.
Kết luận
Tấm chắn bức xạ nhiệt cho cầu trục rót thép không nên được đánh giá riêng qua tên vật liệu hoặc chiều dày lớp cách nhiệt.
Hiệu quả của hệ thống phụ thuộc vào chất lượng dữ liệu đầu vào, bản đồ phơi nhiễm, cấu tạo từng lớp, xử lý cầu nhiệt, khả năng giãn nở, phương pháp kiểm chứng và điều kiện bảo trì thực tế.
Đối với Engineering Manager, câu hỏi quan trọng không phải “tấm chắn dày bao nhiêu?”, mà là:
Nhà cung cấp đã chứng minh nhiệt độ tại các thành phần cần bảo vệ bằng dữ liệu, tính toán và phép đo phù hợp hay chưa?
Một phương án được thiết kế đúng cần cho phép truy xuất toàn bộ chuỗi bằng chứng, từ điều kiện nguồn nhiệt đến kết quả xác nhận tại hiện trường.
Đọc thêm:
- Độ bền kết cấu cầu trục trong môi trường nhiệt độ cao
- Quản trị rủi ro trong nâng hạ thép lỏng cho nhà máy luyện kim
Trao đổi với kỹ sư VINALIFT về giải pháp bảo vệ nhiệt
Nếu bạn đang xây dựng Technical Specification, đánh giá phương án tấm chắn bức xạ nhiệt hoặc cần rà soát chiến lược bảo vệ cầu trục trong môi trường thép lỏng, đội ngũ kỹ sư VINALIFT có thể hỗ trợ:
- Xác định dữ liệu đầu vào và vùng phơi nhiễm nhiệt.
- Rà soát cấu tạo tấm chắn và chi tiết lắp đặt.
- Xây dựng tiêu chí kiểm chứng và nghiệm thu.
- Đánh giá sự phù hợp của giải pháp với điều kiện vận hành thực tế.
Hotline: 039.341.6686
Email: contact@vinalift.vn
