Cẩu Thép Là Gì? Cấu Tạo Và Chức Năng Của Cầu Trục Nạp Liệu (Scrap Charging Crane)

Trong môi trường công nghiệp nặng như các nhà máy luyện kim, luyện thép, thiết bị nâng hạ không đơn thuần làm nhiệm vụ di chuyển hàng hóa mà còn là “huyết mạch” đảm bảo tiến độ sản xuất và an toàn lao động. Các thiết bị này thường được gọi chung là “Cẩu thép”. Trong bài viết này, VINALIFT sẽ cùng bạn tìm hiểu chi tiết cẩu thép là gì, đặc biệt đi sâu vào phân tích cấu tạo và chức năng của một trong những thiết bị quan trọng nhất: Cầu trục nạp liệu (Scrap Charging Crane).

Cẩu Thép (Steel Mill Crane) là gì?

Cẩu thép (hay Cầu trục luyện kim, cầu trục nhà máy thép) là tên gọi chung cho các loại cầu trục, cổng trục được thiết kế đặc dụng để phục vụ trong các nhà máy sản xuất, luyện kim, cán thép.

Khác với các thiết bị nâng tiêu chuẩn, cẩu thép phải làm việc trong điều kiện môi trường cực kỳ khắc nghiệt:

• Nhiệt độ bức xạ môi trường rất cao: Thường xuyên tiếp xúc với lò luyện, kim loại nóng chảy.
• Bụi bặm và khí độc: Môi trường nhà máy chứa nhiều bụi kim loại, mạt sắt và hơi hóa chất.
• Cường độ làm việc liên tục: Hoạt động 24/7 với tải trọng lớn, cấp độ làm việc thường đòi hỏi từ A6 đến A8 (theo tiêu chuẩn FEM 1.001).

Các loại cẩu thép phổ biến bao gồm: Cầu trục nạp liệu (Scrap charging crane), Cầu trục rót thép/cẩu thùng rót (Ladle crane), Cầu trục đúc (Casting crane), Cầu trục kẹp phôi, v.v.

• XEM THÊM: CẦU TRỤC MÂM TỪ NHÀ MÁY THÉP KYOEI STEEL
• XEM THÊM: CẦU TRỤC RÓT THÉP NHÀ MÁY THÉP HOÀ PHÁT

Cầu Trục Nạp Liệu (Scrap Charging Crane) là gì?

Cầu trục nạp liệu (Scrap charging crane) là thiết bị chuyên dụng dùng để vận chuyển phế liệu, quặng hoặc các nguyên liệu đầu vào và nạp chúng vào lò luyện thép (lò chuyển BOF hoặc lò hồ quang điện EAF).

• LÒ HỒ QUANG ĐIỆN EAF LÀ GÌ?

Trong chuỗi dây chuyền luyện kim, thiết bị này đóng vai trò mở đầu và cực kỳ quan trọng. Sự ổn định của cầu trục nạp liệu ảnh hưởng trực tiếp đến chu kỳ mẻ luyện và sản lượng chung của toàn bộ nhà máy.

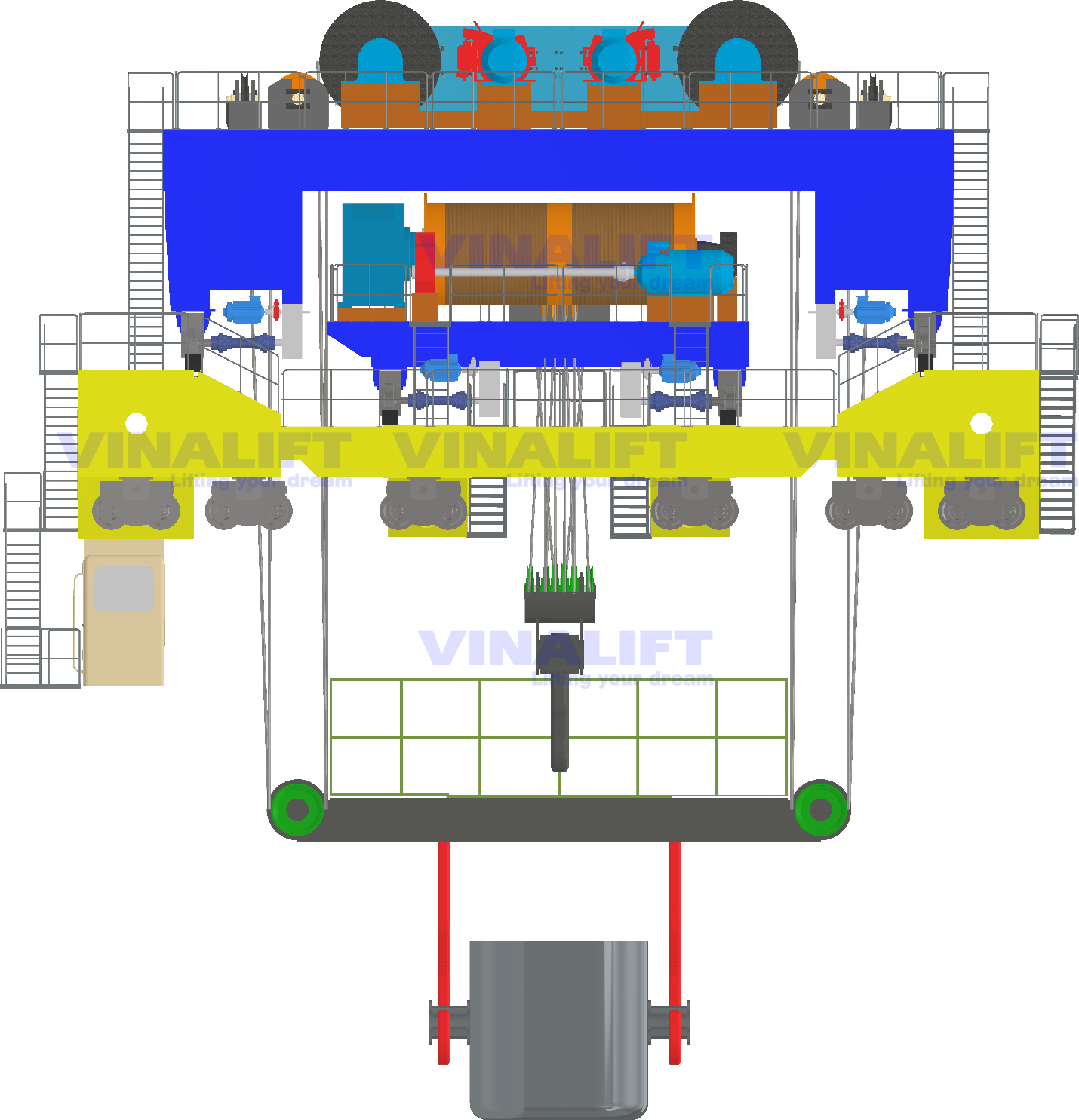

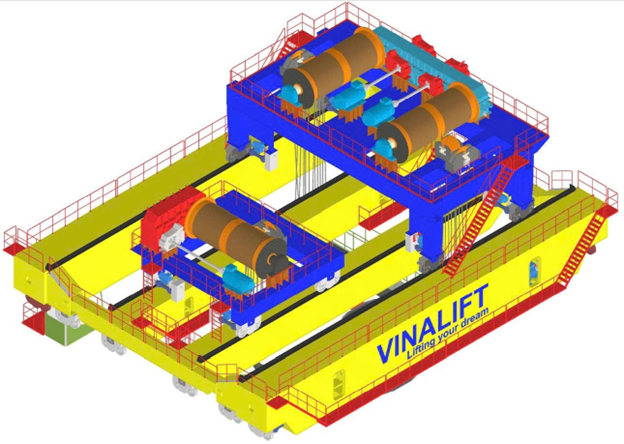

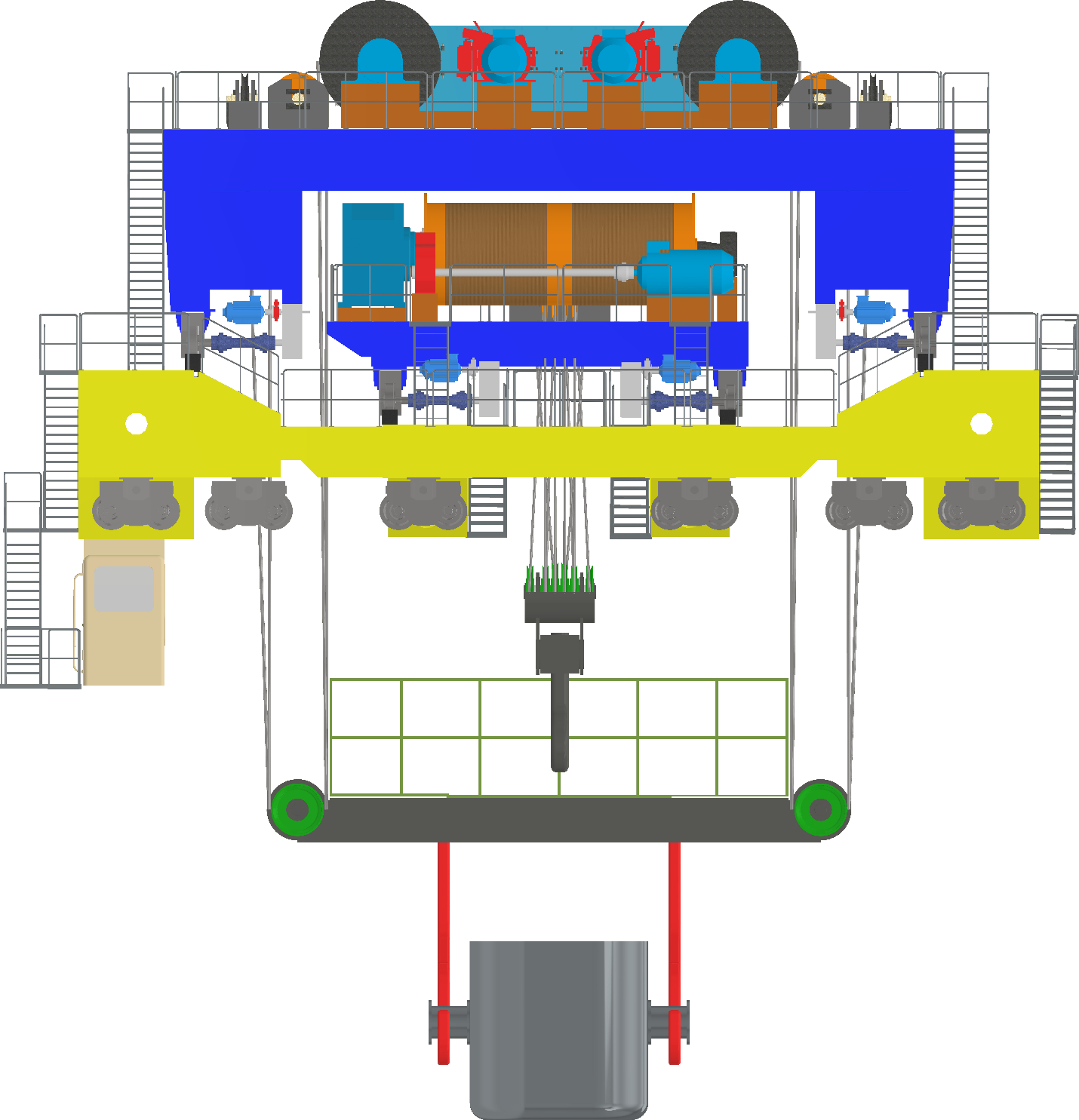

Cấu Tạo Chi Tiết Của Cầu Trục Nạp Liệu

Do yêu cầu tính an toàn tuyệt đối và khả năng chịu tải trọng siêu lớn, cấu tạo của Scrap Charging Crane phức tạp và đồ sộ hơn nhiều so với cầu trục thông thường. Một hệ thống cơ bản bao gồm:

Hệ dầm chính (Bridge/Girders):

Thường là thiết kế dầm đôi hoặc dầm bốn (đối với tải trọng cực lớn) với kết cấu thép hàn vững chắc. Vật liệu thép được sử dụng là các loại thép chuyên dụng có khả năng chống biến dạng nhiệt.

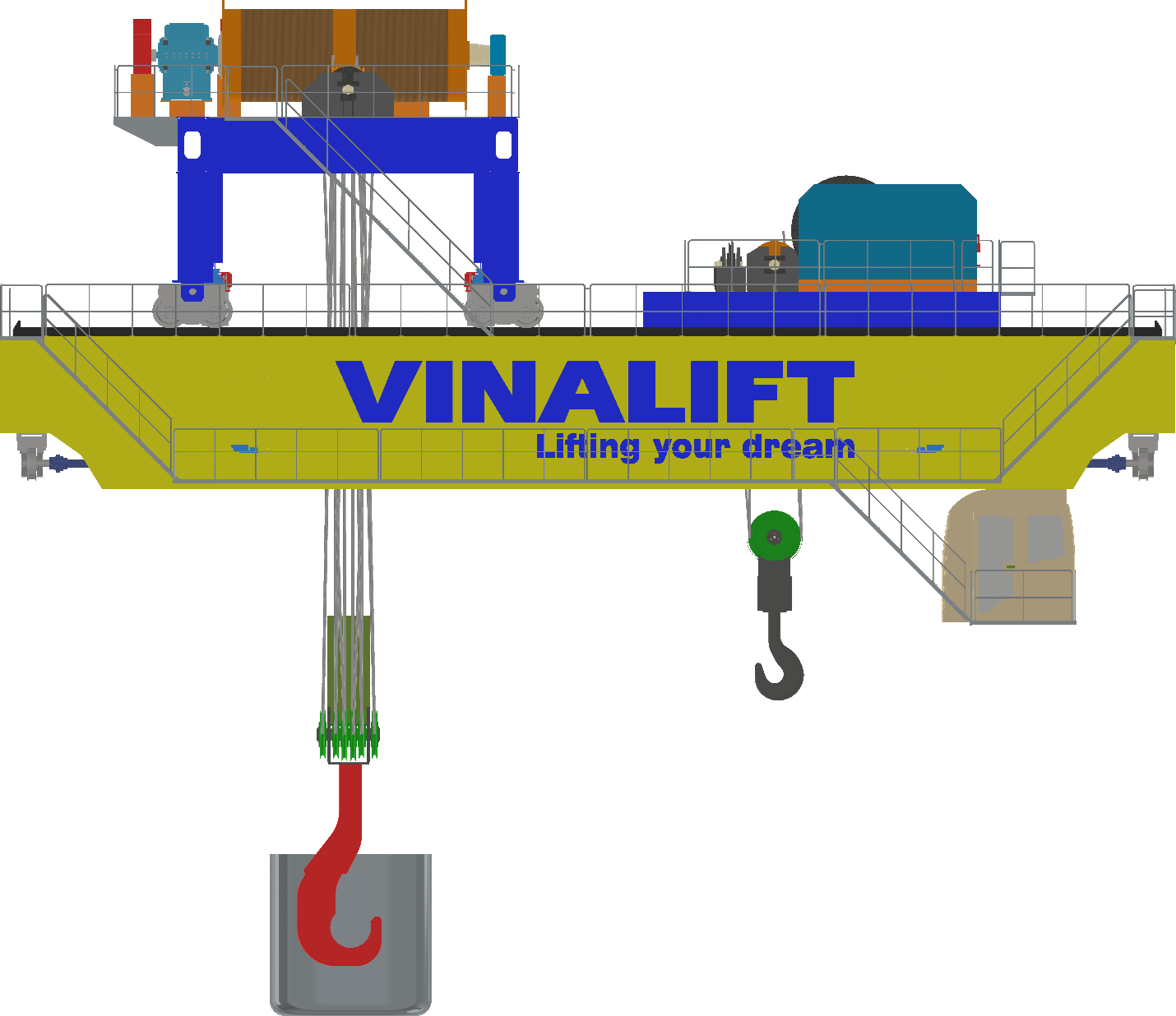

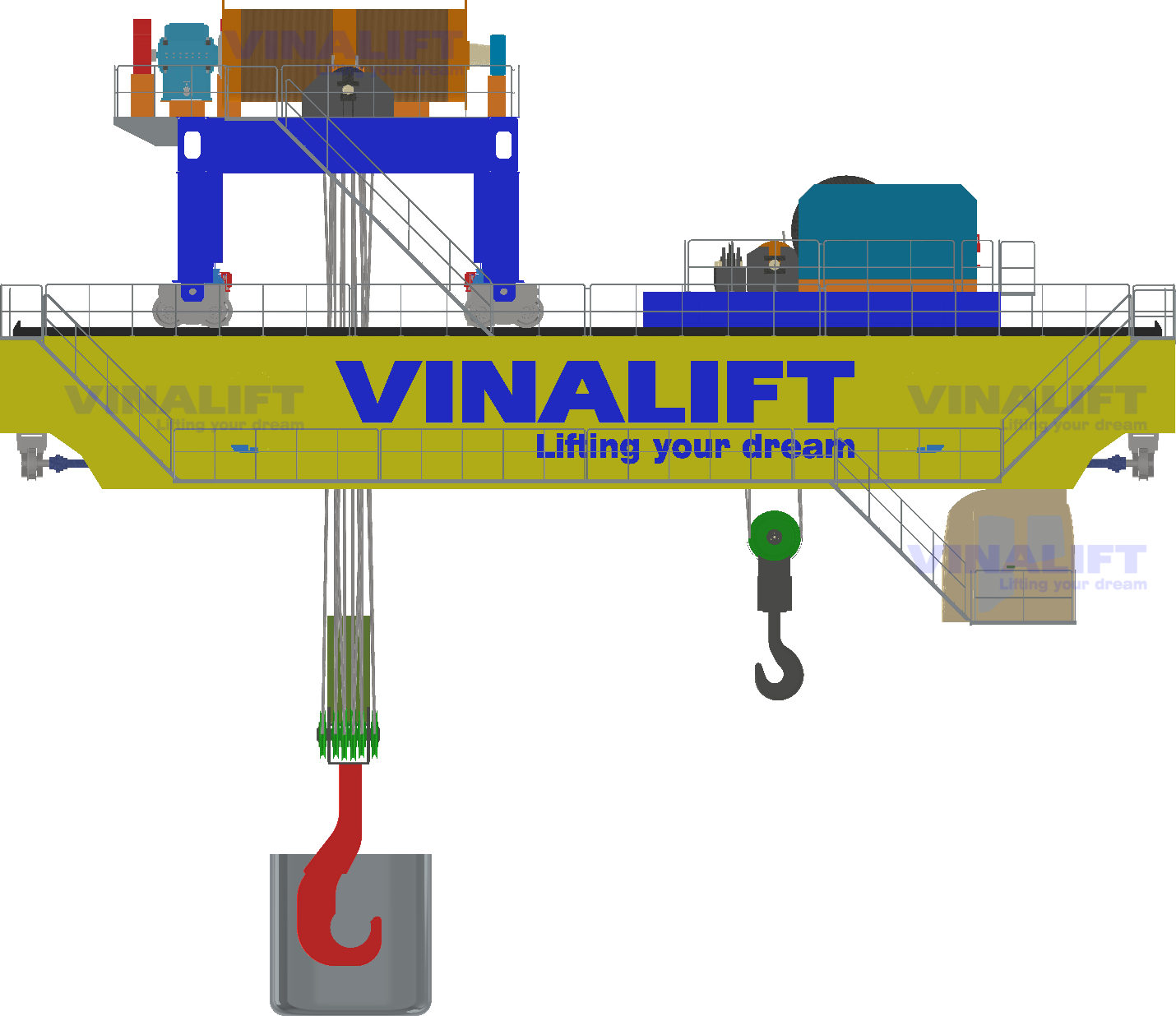

Xe con (Trolley):

Thường trang bị hệ thống nâng hạ kép:

• Cơ cấu nâng chính (Main Hoist): Dùng để nâng toàn bộ gầu chứa phế liệu (Scrap bucket).
• Cơ cấu nâng phụ (Auxiliary Hoist): Dùng để móc vào đáy gầu phế, kết hợp với móc chính để lật nghiêng gầu, trút phế liệu vào lò luyện.

Hệ thống móc cẩu chuyên dụng:

• Móc cẩu được thiết kế đặc biệt (thường là móc dạng mỏ dẹt hoặc móc treo đòn gánh) để tương thích với ngỗng của gầu phế liệu.

Hệ thống điện và điều khiển:

• Toàn bộ cáp điện, tủ điện đều phải sử dụng loại chịu nhiệt cao (Silicon, sợi thủy tinh). Biến tần và các thiết bị điện được bố trí trong phòng điện có hệ thống làm mát chuyên biệt.

Cabin điều khiển:

• Được thiết kế cách nhiệt dày, trang bị kính cường lực chịu nhiệt chống bức xạ và hệ thống điều hòa công nghiệp, đảm bảo an toàn và sức khỏe cho người vận hành.

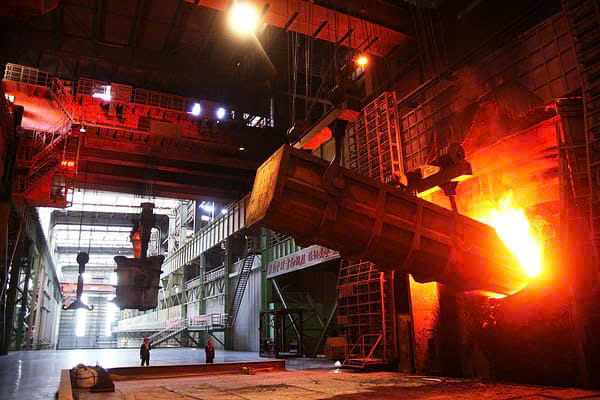

Chức Năng Hoạt Động Chính

Quy trình hoạt động của cầu trục nạp liệu (Scrap Charging Crane) diễn ra theo các bước:

Vận chuyển:

• Cầu trục di chuyển đến khu vực bãi chứa, móc và nâng gầu chứa phế liệu (đã được nạp đầy bởi các cẩu từ hoặc máy xúc) lên cao.

Tiếp cận lò luyện:

• Di chuyển dọc theo nhà xưởng đến vị trí lò hồ quang hoặc lò chuyển.

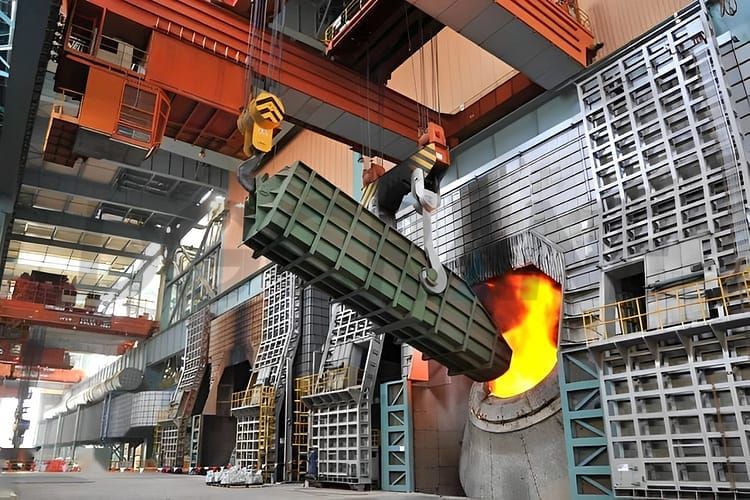

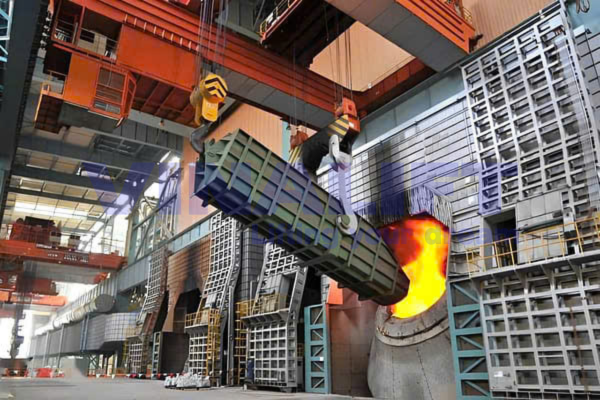

Nạp liệu (Charging):

• Sử dụng sự phối hợp nhịp nhàng giữa cơ cấu nâng chính và nâng phụ. Móc chính giữ cố định ngỗng gầu, móc phụ kéo phần đuôi gầu lên cao để lật nghiêng. Phế liệu từ từ được trút vào trong lò một cách chính xác.

Thu hồi:

• Trả gầu phế về trạng thái thẳng đứng và đưa trở lại bãi tập kết để bắt đầu chu kỳ mới.

VINALIFT & Chuỗi Giá Trị Xanh “Net Zero”

Trong bối cảnh các nhà máy luyện kim đang chịu áp lực lớn về việc cắt giảm phát thải carbon, VINALIFT không chỉ chế tạo cẩu thép bền bỉ mà còn biến chúng thành giải pháp công nghệ cao, đóng góp trực tiếp vào mục tiêu Net Zero chung của ngành:

• Tiết kiệm năng lượng vượt trội: Cầu trục VINALIFT được trang bị hệ thống truyền động Inverter tiên tiến nhất và động cơ hiệu suất cao (IE3/IE4). Đặc biệt, hệ thống hãm tái sinh (Regenerative Braking) giúp thu hồi điện năng trong quá trình hạ tải trọng hàng trăm tấn, biến cơ năng thành điện năng và trả ngược lại lưới điện nhà máy. Điều này giúp giảm thiểu lượng điện tiêu thụ khổng lồ so với các công nghệ dùng điện trở xả truyền thống.
• Tối ưu hóa năng suất và giảm thiểu thời gian chờ: Hệ thống điều khiển tự động hóa (PLC) kết hợp với các cảm biến định vị chính xác giúp giảm thiểu sai sót do con người, tối ưu hóa đường chạy và chu kỳ nâng hạ. Rút ngắn thời gian nạp liệu đồng nghĩa với việc giữ được nhiệt lượng của lò luyện, từ đó giúp nhà máy tiết kiệm nhiên liệu đốt và tăng sản lượng thép mỗi ca làm việc.
• Vật liệu và thiết kế thông minh: Áp dụng các phần mềm tính toán kết cấu hiện đại, VINALIFT(vinalift.vn) tối ưu hóa được trọng lượng bản thân của cầu trục mà không làm giảm độ cứng vững. Trọng lượng thiết bị nhẹ hơn giúp giảm tải trọng lên kết cấu nhà xưởng, đồng thời giảm lượng năng lượng cần thiết để tự di chuyển cơ cấu.

VINALIFT – Hệ thống Tiêu chuẩn Chất lượng Quốc tế

VINALIFT tự hào là đơn vị hàng đầu tại Việt Nam, cam kết 100% thiết bị xuất xưởng tuân thủ nghiêm ngặt các quy chuẩn và tiêu chuẩn kỹ thuật sau:

• Thiết kế & Chế tạo: TCVN 4244:2005, QCVN 07:2012, FEM 1.001, CMAA, EN 13001-1, EN 13001-2.

• Kết cấu & Hàn: AWS D1.1 (ASME), ISO 8501, SSPC.

• Hệ thống Quản lý: ISO 9001:2015, ISO 14001:2015, ISO 45001:2018.

Với đội ngũ kỹ sư dày dạn kinh nghiệm và quy trình kiểm soát khắt khe, chúng tôi sẵn sàng đáp ứng mọi yêu cầu đặc thù của dự án trong nước và quốc tế.

Lời kết

Cầu trục nạp liệu (Scrap Charging Crane) là một thiết bị đặc thù, đòi hỏi sự chính xác, độ bền bỉ và tính an toàn cao nhất. Việc lựa chọn nhà sản xuất có năng lực như VINALIFT sẽ giúp các nhà máy luyện kim tối ưu hóa năng suất và giảm thiểu rủi ro dừng máy.

Quý khách hàng, đối tác tổng thầu có nhu cầu tư vấn thiết kế, chế tạo thiết bị nâng cho nhà máy thép, vui lòng liên hệ trực tiếp với VINALIFT để được các chuyên gia hỗ trợ.

Bạn đã sẵn sàng nâng tầm dự án của mình với giải pháp thiết bị nâng từ VINALIFT? Nhấc máy liên hệ ngay với phòng Dự án của chúng tôi để nhận bộ hồ sơ năng lực chi tiết và thảo luận về các yêu cầu kỹ thuật chuyên biệt của bạn.
