Cấu Tạo Cổng Trục Hai Dầm Gồm Những Gì? Phân Tích Chi Tiết Từ VINALIFT

Đối với các kỹ sư nhà máy, chủ đầu tư và kỹ sư xưởng, việc hiểu rõ cấu tạo của thiết bị nâng là cực kỳ quan trọng. Nó giúp tối ưu hóa quá trình bảo dưỡng và vận hành an toàn. Vậy cổng trục hai dầm có cấu tạo như thế nào? Bài viết này của VINALIFT sẽ phân tích chi tiết từng bộ phận cấu thành. Thiết bị này đóng vai trò cốt lõi trong ngành công nghiệp nặng như luyện kim, đóng tàu, xây dựng hạ tầng, thủy điện, nhiệt điện và cảng biển.

Tổng quan về cổng trục hai dầm trong công nghiệp nặng

Cổng trục hai dầm (Double Girder Gantry Crane) là thiết bị nâng hạ siêu trường siêu trọng. Thiết bị có sức nâng lớn từ 50 tấn, 90 tấn, 100 tấn đến 1000 tấn. Khẩu độ dầm và chiều cao nâng đa dạng, được thiết kế chuyên biệt để phù hợp cho các môi trường làm việc khắc nghiệt nhất. Sản phẩm thường được lắp đặt ngoài trời tại các bãi đúc dầm bê tông, xưởng đóng tàu, nhà máy luyện kim hoặc các dự án xây dựng cầu cảng.

Cổng trục hai dầm có cấu tạo như thế nào? Các bộ phận chính

Để trả lời chính xác câu hỏi cổng trục hai dầm có cấu tạo như thế nào, chúng ta cần chia thiết bị này thành 4 cụm phần chính. Đó là kết cấu thép, cơ cấu nâng hạ, cơ cấu di chuyển và hệ thống điện. Mỗi bộ phận đều đòi hỏi độ chính xác cao trong gia công.

Kết cấu thép (Steel Structure)

Kết cấu thép là bộ khung chịu lực chính của toàn bộ hệ thống cổng trục. Tại VINALIFT, chúng được tính toán kỹ lưỡng và chế tạo theo tiêu chuẩn quốc tế AWS D 1.1 và tiêu chuẩn Việt Nam TCVN 4244:2005.

• Dầm chính (Main Girders): Gồm hai dầm chạy song song với nhau. Dầm thường có biên dạng hộp, được tổ hợp từ các tấm thép cường độ cao. Bề mặt thép được làm sạch bằng phun cát theo tiêu chuẩn ISO 8501 trước khi sơn phủ chống gỉ.
• Chân cổng trục: Bao gồm cấu trúc chân cứng và chân mềm. Chân cứng được liên kết ngàm chắc chắn với dầm chính. Chân mềm được liên kết khớp nhằm mục đích bù trừ sai lệch của mặt bằng đường ray khi cổng trục di chuyển.
• Dầm biên (End Carriages): Hay còn gọi là dầm đầu, là nơi gắn cụm bánh xe di chuyển. Dầm biên được liên kết bulong cường độ cao với chân cổng trục.

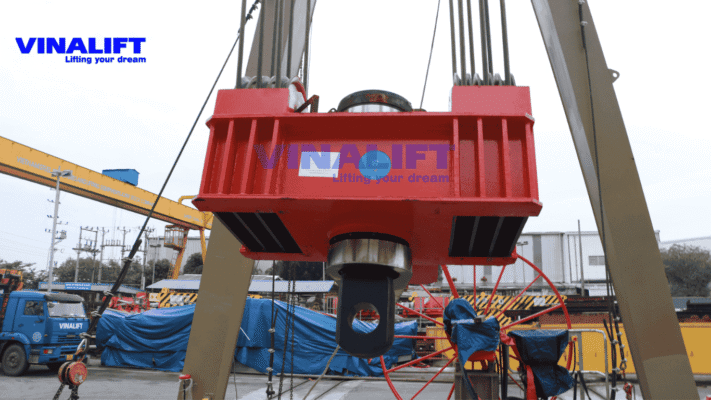

Cơ cấu nâng hạ xe con (Hoisting Trolley)

Xe con (Trolley) là cụm thiết bị di chuyển trên hai thanh ray đặt dọc theo dầm chính. Đây là cụm cơ cấu trực tiếp thực hiện việc nâng hạ tải trọng. Thiết kế xe con tuân thủ nghiêm ngặt chuẩn FEM 1.001, CMAA và ISO 4301.

• Động cơ nâng hạ: Thường sử dụng loại động cơ rotor lồng sóc có tích hợp phanh đĩa điện từ. Động cơ có cấp bảo vệ từ IP55 trở lên để chống bụi và nước.
• Hộp giảm tốc: Truyền động từ động cơ đến tang tời. Hộp giảm tốc sử dụng bánh răng trụ răng nghiêng giúp thiết bị hoạt động êm ái, giảm tiếng ồn.
• Tang cuốn cáp và cáp thép: Tang được tiện rãnh gia công CNC để xếp cáp chuẩn xác. Cáp thép chuyên dụng có lõi đay hoặc lõi thép, chịu lực kéo đứt cực lớn.
• Cụm móc cẩu: Được chế tạo từ thép rèn hợp kim tiêu chuẩn, có khả năng quay 360 độ và được trang bị lẫy an toàn chống trượt cáp.

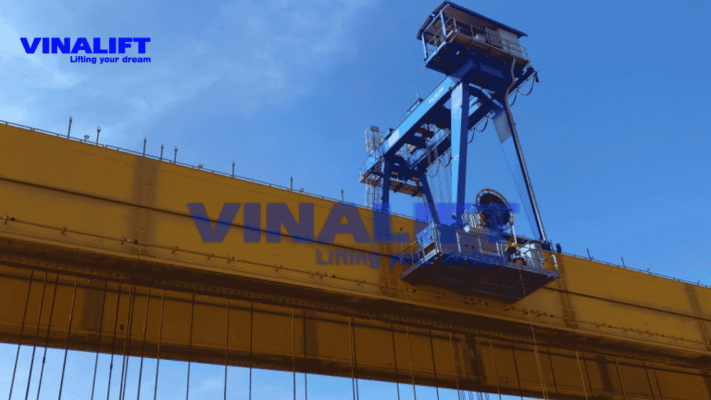

Cơ cấu di chuyển cổng trục

Cơ cấu di chuyển có nhiệm vụ giúp toàn bộ hệ thống cổng trục hai dầm chạy dọc theo hệ thống đường ray dưới mặt đất một cách đồng bộ.

• Bánh xe di chuyển: Chế tạo từ thép hợp kim gia cường, bề mặt lăn và gờ bánh xe được tôi cứng đạt độ cứng tiêu chuẩn JIS. Bánh xe có gờ an toàn kép để chống trật ray.
• Động cơ liền hộp giảm tốc (Geared Motors): Lắp trực tiếp lên trục bánh xe hoặc truyền động qua bộ truyền bánh răng hở. Chúng được điều khiển bằng biến tần để đảm bảo quá trình khởi động và dừng lại mềm mại, không gây vặn xoắn kết cấu.

Hệ thống điện và thiết bị an toàn

Hệ thống điện được ví như bộ não điều khiển toàn bộ hoạt động của cổng trục. VINALIFT luôn sử dụng linh kiện đáp ứng tiêu chuẩn an toàn CMAA.

• Cấp điện nguồn: Thường sử dụng rulo cuốn cáp động cơ tự động hoặc  hệ thống cáp chạy ngầm dưới rãnh.
• Cấp điện dọc dầm: Sử dụng hệ thống cáp dẹt chuyên dụng treo trên máng C (Festoon System) di chuyển theo xe con.
• Tủ điện điều khiển: Tích hợp biến tần, contactor, aptomat bảo vệ mạng điện. Vỏ tủ đạt chuẩn bảo vệ IP55, tích hợp điện trở sấy chống ẩm.
• Thiết bị an toàn: Bao gồm giới hạn hành trình nâng hạ, giới hạn hành trình di chuyển dọc ngang, cảm biến báo quá tải trọng và kẹp ray chống bão an toàn khi có gió lớn.

Tiêu chuẩn thiết kế và chế tạo thiết bị nâng tại VINALIFT

Công ty Cổ phần Kết cấu thép và Thiết bị nâng Việt Nam (VINALIFT) áp dụng hệ thống quản lý chất lượng khép kín và nghiêm ngặt. Các sản phẩm cổng trục hai dầm được chế tạo dựa trên hệ tiêu chuẩn quốc tế uy tín nhất.

• Tiêu chuẩn quản lý chất lượng: ISO 9001:2015, ISO 14001, ISO 45001.
• Tiêu chuẩn thiết kế châu Âu: FEM 1.001, EN 1090-1, EN 1090-2.
• Tiêu chuẩn an toàn thiết bị nâng tại Việt Nam: TCVN 4244:2005.

Tại nhà máy VINALIFT, mỗi đường hàn kết cấu đều được kiểm tra NDT (siêu âm, thử từ tính) đảm bảo không có khuyết tật, tuân thủ SSPC. Điều này mang lại sự an toàn tuyệt đối cho kỹ sư xưởng khi vận hành trực tiếp.

Các dự án tiêu biểu ứng dụng cổng trục hai dầm của VINALIFT

VINALIFT tự hào là đơn vị tiên phong cung cấp thiết bị nâng hạ cho các dự án trọng điểm quốc gia và quốc tế. Dưới đây là các minh chứng thực tế rõ nét nhất cho năng lực thiết kế và chế tạo của chúng tôi:

• Cổng trục dầm đôi 50 tấn Metroline HCMC: Thiết bị phục vụ thi công tuyến đường sắt đô thị trọng điểm tại TP.HCM.

• Cổng trục dầm đôi 90 tấn Manila Philippine: Dự án xuất khẩu thiết bị nâng hạ, khẳng định chất lượng vươn tầm quốc tế của kỹ thuật Việt Nam.
• Cổng trục dầm đôi 100 tấn cho công trình: Cung cấp giải pháp nâng hạ tối ưu cho các hạng mục thi công cầu cảng và hạ tầng giao thông lớn.

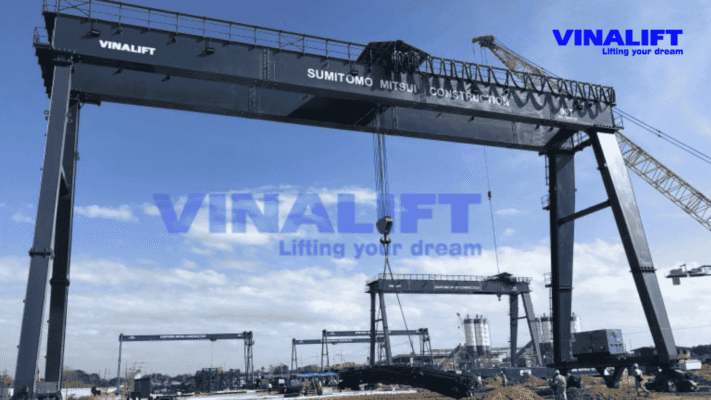

• Cổng trục dầm đôi 30+30 tấn Sumitomo Mitsui Construction: Ứng dụng trong dự án đường vành đai 3 với các yêu cầu kỹ thuật cực kỳ khắt khe từ nhà thầu Nhật Bản.

Từ kết cấu thép vững chắc, cơ cấu nâng hạ mạnh mẽ đến hệ thống điện hiện đại, mỗi bộ phận đều đóng vai trò quan trọng cấu thành nên một thiết bị hoàn hảo. Nếu doanh nghiệp của bạn đang cần tư vấn, thiết kế và chế tạo cổng trục hai dầm chất lượng cao, hãy liên hệ ngay với VINALIFT. Chúng tôi cam kết mang đến giải pháp nâng hạ tối ưu, an toàn, chuẩn xác và đạt hiệu suất cao nhất.
