Cẩu giàn là gì và làm thế nào để tối ưu hóa hiệu suất bốc dỡ hàng hóa tại cảng biển đang là thách thức lớn đối với nhiều chủ đầu tư và doanh nghiệp logistics. Để giải quyết triệt để bài toán này, VINALIFT cung cấp giải pháp cẩu giàn chất lượng cao cùng thông tin kỹ thuật chuyên sâu, đáng tin cậy.

Cẩu Giàn Là Gì? Giải Pháp Xếp Dỡ Hàng Hóa Cảng Biển

Cẩu giàn là một loại cần cẩu chuyên dụng được thiết kế để xếp dỡ container lên và xuống tàu tại các cảng biển và bến bãi. Với khả năng nâng hạ và di chuyển tải trọng lớn, cẩu giàn đóng vai trò xương sống trong chuỗi cung ứng logistics toàn cầu, đảm bảo năng suất khai thác cảng đạt mức tối đa. Chúng không chỉ đơn thuần là thiết bị nâng hạ mà còn là hệ thống tích hợp công nghệ cao, tự động hóa để đáp ứng nhịp độ vận chuyển hàng hóa ngày càng tăng.

Cấu Tạo Của Cẩu Giàn: Phân Tích Kỹ Thuật Chi Tiết

Để hiểu rõ nguyên lý hoạt động và tối ưu hóa hiệu quả, việc nắm vững cấu tạo của cẩu giàn là vô cùng cần thiết. Cẩu giàn là một tổ hợp cơ khí phức tạp, được thiết kế để chịu tải trọng lớn và hoạt động liên tục trong môi trường khắc nghiệt của cảng biển.

Khung Giàn Chính (Main Girder)

Khung giàn chính là bộ phận chịu lực chính, kéo dài qua khu vực bốc xếp và thường được làm từ thép kết cấu cường độ cao (ví dụ: SS400, Q345B).

  • Thiết kế: Thường là dạng dầm hộp (box girder) hoặc dàn không gian (truss girder) để tối ưu khả năng chịu uốn và xoắn. Theo tiêu chuẩn thiết kế, thiết kế dầm hộp giúp giảm độ võng của dầm chính xuống dưới 1/1000 khẩu độ khi chịu tải trọng định mức.
  • Chức năng: Hỗ trợ hệ thống xe con mang thiết bị nâng (trolley) di chuyển dọc theo chiều dài giàn, xếp dỡ container giữa tàu và bãi.

Chân Giàn (Legs) – Nền Tảng Chịu Lực

Các chân giàn đỡ toàn bộ trọng lượng của cẩu và tải trọng nâng, truyền lực xuống hệ thống ray di chuyển.

  • Số lượng & Kết cấu: Thường có hai hoặc bốn chân, có thể là chân cứng hoặc chân mềm (để bù trừ sai lệch ray). Kết cấu thép hàn cường độ cao, đảm bảo chịu được tải trọng tĩnh và động lên đến hàng trăm tấn.
  • Thiết kế chống lật: Sử dụng các thanh giằng chéo và mối nối cứng vững để chống lại lực gió và lực quán tính khi xe con di chuyển nhanh.

Hệ Thống Di Chuyển Cẩu (Gantry Travel System)

Cho phép cẩu giàn di chuyển dọc theo bến cảng trên hệ thống ray.

  • Bánh xe và ray: Bánh xe làm từ thép đúc hợp kim, ray chuyên dụng (ví dụ: ray P50, P60). Tốc độ di chuyển cẩu giàn có thể đạt từ 20 đến 40 m/phút tùy theo yêu cầu khai thác.
  • Động cơ: Động cơ điện AC công suất lớn, thường được trang bị biến tần (VFD) để điều khiển tốc độ êm ái, giảm hao mòn cơ khí và tiết kiệm điện năng đến 15-20%.

Xe Con (Trolley) – Bộ Phận Nâng Hạ Trực Tiếp

Xe con là cấu trúc di chuyển trên ray của khung giàn chính, mang theo cơ cấu nâng hạ.

  • Cơ cấu nâng hạ: Bao gồm động cơ nâng, hộp giảm tốc, tang cuốn cáp, cáp thép chuyên dụng và móc cẩu hoặc bộ phận kẹp spreader. Tốc độ nâng hạ container có thể lên tới 30-60 m/phút khi không tải và 15-30 m/phút khi có tải.
  • Bộ kẹp Spreader: Thiết bị chuyên dụng để khóa và nâng container 20ft, 40ft hoặc 45ft. Có thể tự động điều chỉnh chiều dài và được trang bị cảm biến để đảm bảo an toàn.

Cabin Điều Khiển (Operator Cabin) – Trung Tâm Vận Hành

Nơi người vận hành kiểm soát toàn bộ hoạt động của cẩu.

  • Công nghệ: Trang bị màn hình hiển thị thông số, joystick điều khiển đa chiều, hệ thống camera quan sát toàn diện và các cảm biến an toàn (chống va chạm, chống quá tải). Các cẩu giàn hiện đại còn tích hợp hệ thống điều khiển tự động AI cho cẩu giàn để tối ưu hóa lộ trình và giảm thiểu lỗi do con người.
  • Tiện nghi: Cabin được cách âm, điều hòa không khí, ghế công thái học để đảm bảo sự thoải mái và tập trung cho người vận hành trong ca làm việc kéo dài 8-12 tiếng.

Hệ Thống Điện & Điều Khiển – Công Nghệ Tự Động Hóa

Bao gồm các tủ điện, biến tần, PLC (Programmable Logic Controller) và hệ thống an toàn.

  • PLC: Điều khiển tự động hóa các chu trình nâng hạ, di chuyển, đồng bộ hóa các động cơ.
  • Cảm biến an toàn: Cảm biến quá tải, giới hạn hành trình, chống lật, và hệ thống phanh khẩn cấp, đảm bảo cẩu hoạt động theo tiêu chuẩn an toàn quốc tế (ISO 9927, EN 13000).

Phân Loại Cẩu Giàn: Loại Cẩu Giàn Phù Hợp Với Các Cỡ Tàu Khác Nhau

Thị trường cẩu giàn rất đa dạng, với các loại khác nhau được thiết kế để phù hợp với từng loại tàu và nhu cầu khai thác cụ thể. Việc lựa chọn đúng loại cẩu giàn là yếu tố then chốt để tối ưu hóa hoạt động cảng.

Cẩu Giàn Bến Cảng (Quay Container Crane – QC)

Đây là loại cẩu giàn phổ biến nhất, chuyên dùng để xếp dỡ container giữa tàu và bến.

  • Đặc điểm: Có khả năng vươn xa ra khỏi mép bến để tiếp cận các hàng container trên tàu, và có thể thu gọn lại khi không hoạt động hoặc khi có bão.
  • Phù hợp:
    • Tàu Feeder: Tải trọng nâng 30-40 tấn, tầm với 25-35m, chiều cao nâng 25m trên ray.
    • Tàu Panamax: Tải trọng nâng 40-50 tấn, tầm với 35-45m, chiều cao nâng 30m trên ray.
    • Tàu Post-Panamax & Super Post-Panamax: Tải trọng nâng 50-65 tấn (có thể lên đến 80-100 tấn cho twin-lift), tầm với 45-65m, chiều cao nâng 35-50m trên ray. Đây là các loại cẩu giàn hiện đại nhất, với năng suất khai thác của cẩu giàn đạt 30-40 container/giờ mỗi cẩu.

Cẩu Giàn Bãi (Rail-Mounted Gantry Crane)

Các loại cẩu này được dùng để di chuyển và xếp chồng container trong bãi chứa.

  • RMG (Cẩu giàn chạy ray): Di chuyển trên ray cố định, thường dùng ở các cảng lớn, tự động hóa cao.
    • Đặc điểm: Hoạt động hiệu quả, tiết kiệm năng lượng, ít gây ô nhiễm. Có thể xếp chồng container cao 4-6 tầng.
    • Khẩu độ ray phù hợp với cẩu giàn RMG thường từ 23-40m, tương đương với 6-10 hàng container.
  • RTG (Cẩu giàn bánh lốp): Di chuyển linh hoạt bằng bánh lốp cao su, có thể thay đổi vị trí dễ dàng trong bãi.
    • Đặc điểm: Chi phí đầu tư ban đầu thấp hơn RMG, linh hoạt hơn, nhưng chi phí nhiên liệu và bảo trì bánh lốp cao hơn. Thường xếp chồng 3-5 tầng container.
    • Hiệu suất: Mức tiêu thụ nhiên liệu trung bình 15-25 lít dầu/giờ hoạt động.

Cẩu Giàn Mang Gầu Ngoạm (Grab Gantry Crane)

Thiết kế đặc biệt để xử lý hàng rời (than, quặng, ngũ cốc) tại các cảng chuyên dụng.

  • Đặc điểm: Thay vì spreader, cẩu này được trang bị cẩu giàn mang gầu ngoạm có dung tích lớn (thường từ 10m³ đến 40m³), giúp bốc dỡ nhanh chóng các loại vật liệu rời.
  • Năng suất: Có thể đạt 500-1500 tấn/giờ tùy loại vật liệu và dung tích gầu.

Cẩu Giàn Phục Vụ Đóng Tàu (Shipbuilding Gantry Crane)

Loại cẩu giàn này có kích thước cực lớn, chuyên dùng để nâng hạ và di chuyển các khối cấu kiện tàu trong quá trình đóng hoặc sửa chữa tàu.

  • Tải trọng: Thường rất lớn, từ 100 tấn đến hơn 1000 tấn, với khẩu độ lên đến hơn 100m.
  • Đặc điểm: Hoạt động chậm, nhưng cực kỳ chính xác và ổn định để ghép nối các khối lớn.

VINALIFT tham gia ở đâu?

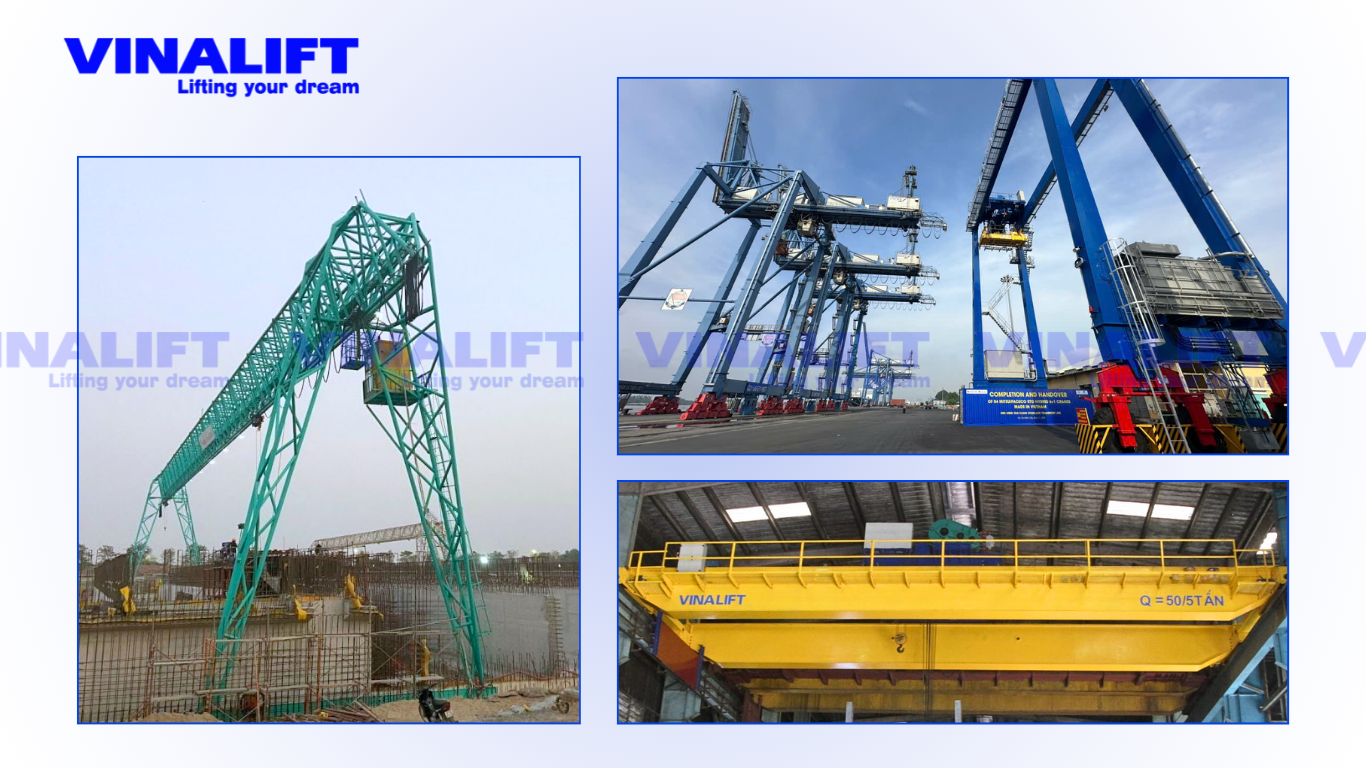

VINALIFT có kinh nghiệm sâu rộng trong việc tư vấn thiết kế, chế tạo và lắp đặt các loại cẩu giàn (STS/QC) công suất cao phục vụ cảng biển, nhà máy, đóng tàu và các ngành năng lượng; đặc biệt vượt trội trong việc sản xuất kết cấu thép khung hàn cứng, hệ thống nâng hạ console phức tạp, cùng các cơ cấu di chuyển sử dụng linh kiện từ Châu Âu và Nhật Bản, giúp thiết bị vận hành bền bỉ 22 giờ/ngày và phục vụ được các tàu trọng tải tới 80.000 DWT.
