Thế nào là cầu trục dầm kép? Khái niệm, cấu tạo và ứng dụng thực tế

Trong kỷ nguyên công nghiệp hóa hiện đại, việc tối ưu hóa quy trình nâng hạ và di chuyển hàng hóa tải trọng lớn là yếu tố sống còn của mọi nhà máy. Để giải quyết bài toán này, cầu trục dầm kép đã trở thành thiết bị không thể thiếu. Vậy thế nào là cầu trục dầm kép? Thiết bị này có cấu tạo ra sao và mang lại những giá trị thực tiễn nào cho doanh nghiệp?

Với tư cách là chuyên gia hàng đầu từ VINALIFT, chúng tôi sẽ cung cấp cho các chủ đầu tư, kỹ sư cơ khí và chuyên gia tư vấn một cái nhìn chuyên sâu, toàn diện nhất về dòng thiết bị nâng hạ công nghiệp hạng nặng này.

Khái niệm cầu trục dầm kép là gì?

Cầu trục dầm kép (tiếng Anh: Double Girder Overhead Crane), hay còn được gọi phổ biến là cầu trục dầm đôi hoặc cầu trục hai dầm, là một loại thiết bị nâng hạ có kết cấu chịu lực chính bao gồm hai dầm chính đặt song song với nhau. Hai dầm này được liên kết vuông góc với hai dầm biên (end carriage) tạo thành một khung cứng vững chắc, di chuyển dọc theo hệ thống đường ray trên cao của nhà xưởng.

Khác với cầu trục dầm đơn chỉ có một dầm chính và pa lăng treo bên dưới, cầu trục hai dầm cho phép xe con (trolley) mang cơ cấu nâng hạ di chuyển ngay trên mặt trên của hai dầm chính. Thiết kế này mang lại khả năng chịu tải cực lớn (từ 5 tấn lên đến hàng trăm tấn), khẩu độ vượt nhịp rộng và chiều cao nâng tối đa, đáp ứng xuất sắc các yêu cầu khắt khe trong môi trường công nghiệp nặng.

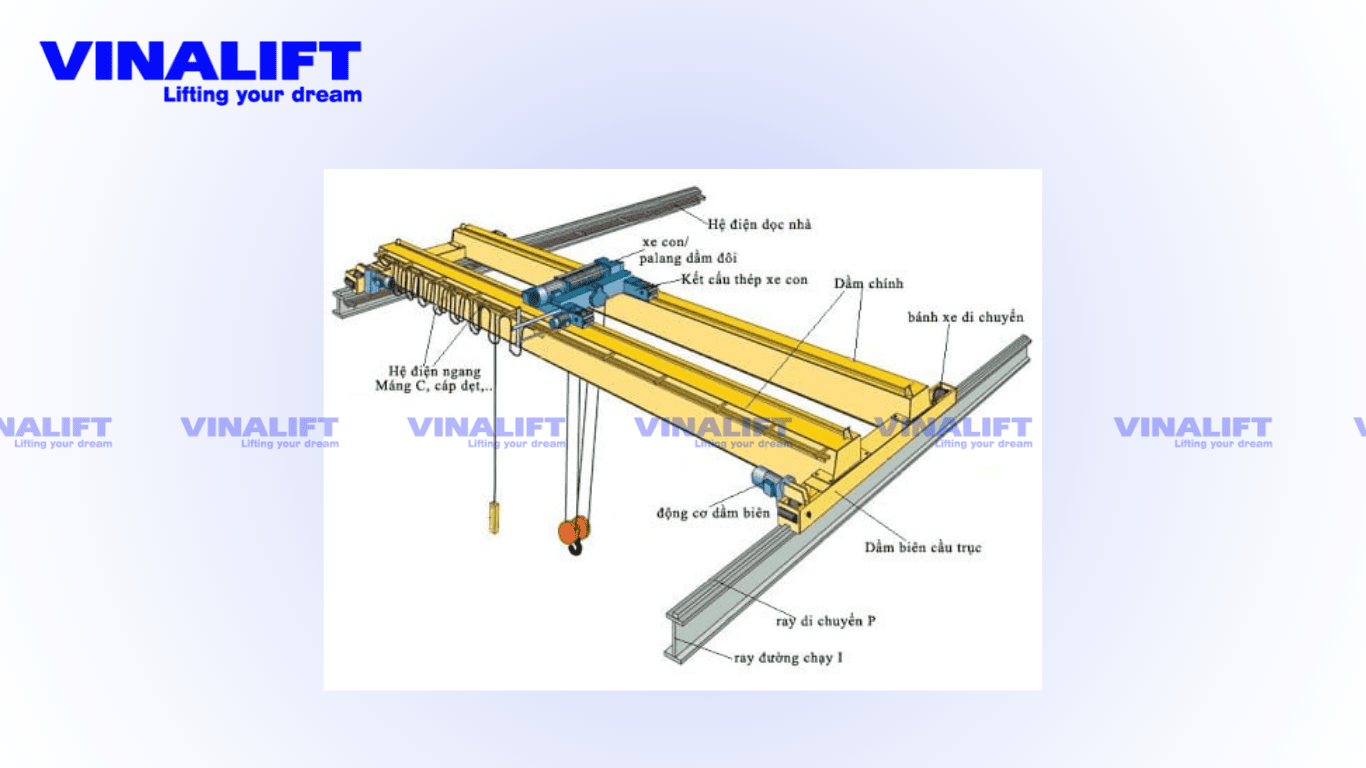

Cấu tạo cơ bản của cầu trục dầm kép

Cấu tạo của cầu trục dầm kép qua các cụm chi tiết chính sau đây:

• Hệ dầm chính (Main Girders): Gồm hai dầm thép dạng hộp hoặc dạng dàn, được thiết kế với độ vồng vượt nhịp tiêu chuẩn, chịu trách nhiệm gánh toàn bộ tải trọng.
• Cơ cấu nâng hạ (Trolley/Crab): Xe con đặt trên mặt dầm chính, bao gồm động cơ nâng, hộp giảm tốc, tang cuốn cáp, phanh an toàn và móc cẩu. Có thể tích hợp pa lăng cáp điện dầm đôi.
• Dầm biên (End Carriages): Chứa hệ thống bánh xe di chuyển và động cơ dầm biên, giúp toàn bộ cầu trục chạy dọc theo chiều dài nhà xưởng.
• Hệ thống điện điều khiển: Bao gồm tủ điện tích hợp biến tần (Inverter), hệ thống cấp điện sâu đo (Festoon system) dùng cáp dẹt máng C hoặc “Xích dẫn cáp”, cấp điện ngang và tay bấm điều khiển/cabin.
• Hệ thống an toàn: Cảm biến chống va chạm, giới hạn hành trình nâng hạ/di chuyển, còi đèn cảnh báo quá tải.

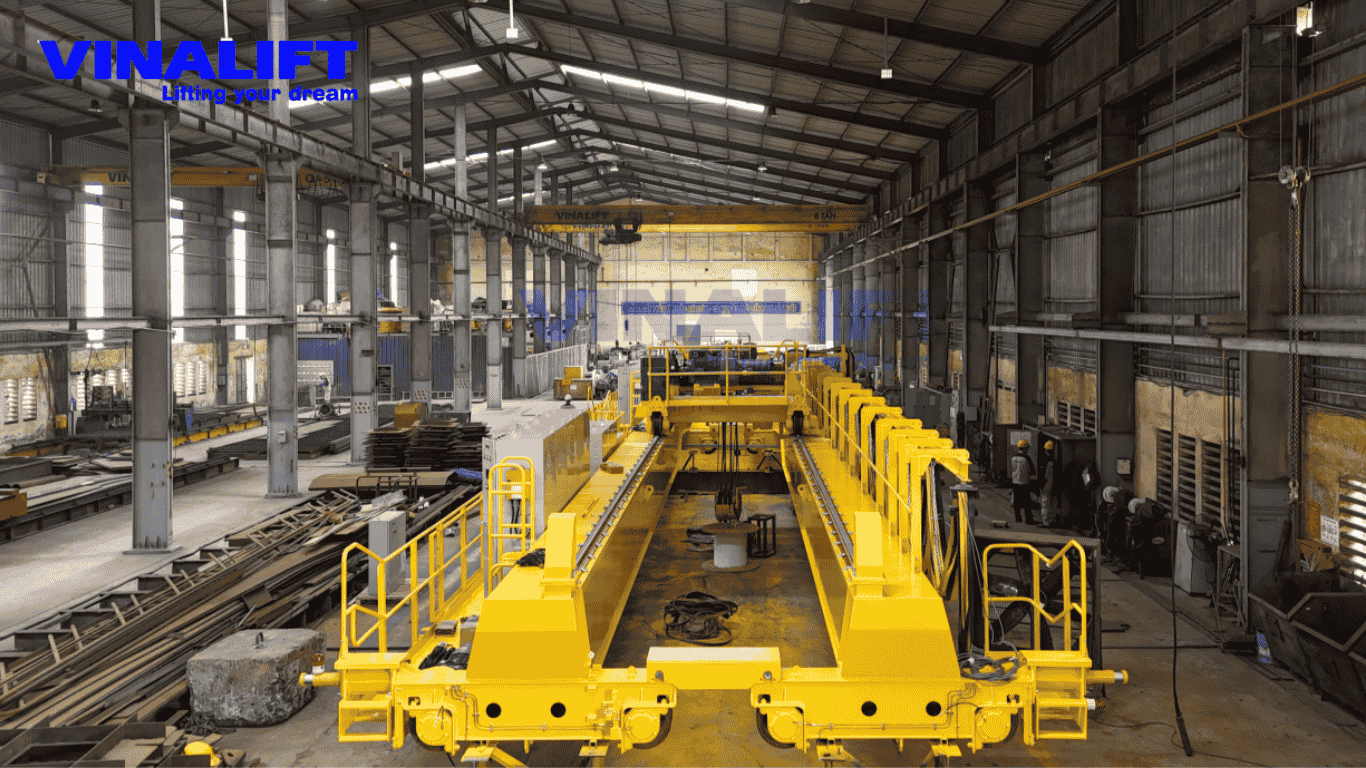

Ứng dụng cầu trục dầm kép trong ngành công nghiệp trọng điểm

Nhờ khả năng vận hành bền bỉ, tính ổn định cao và sức nâng vượt trội, ứng dụng cầu trục dầm kép phủ sóng rộng rãi trong các lĩnh vực công nghiệp cốt lõi.

Ứng dụng trong ngành luyện kim và sản xuất thép

Trong các nhà máy luyện kim, môi trường làm việc vô cùng khắc nghiệt với nhiệt độ cao, nhiều bụi và hoạt động liên tục 24/7. Cầu trục dầm kép được sử dụng để cẩu các gầu rót kim loại lỏng, vận chuyển phôi thép, hoặc di chuyển thép cuộn, thép tấm. Thiết bị tại đây được VINALIFT thiết kế đặc biệt với cấp chế độ làm việc cao (M7, M8 theo tiêu chuẩn FEM), trang bị hệ thống cách nhiệt cho động cơ, cáp thép lõi thép chịu nhiệt và hệ thống phanh kép an toàn tuyệt đối.

XEM THÊM: Cầu Trục Dầm Đôi 40/10 Tấn – Phục vụ nhà máy luyện thép

Ứng dụng trong ngành đóng tàu và logistics cảng biển

Ngành đóng tàu đòi hỏi việc lắp ráp các module vỏ tàu khổng lồ, động cơ và chân vịt nặng hàng chục đến hàng trăm tấn. Cầu trục hai dầm với khẩu độ lớn giúp di chuyển các khối tổng đoạn một cách chính xác. Tại các khu vực cảng biển hoặc kho bãi logistics, thiết bị này hỗ trợ bốc dỡ container, cấu kiện siêu trường siêu trọng, đảm bảo chuỗi cung ứng hàng hóa không bị gián đoạn.

Dự án: CẦU TRỤC DẦM ĐÔI 100 TẤN NHÀ MÁY ĐÓNG TÀU PHÀ RỪNG

CẦU TRỤC 20 TẤN NHÀ MÁY ĐÓNG TÀU BASON

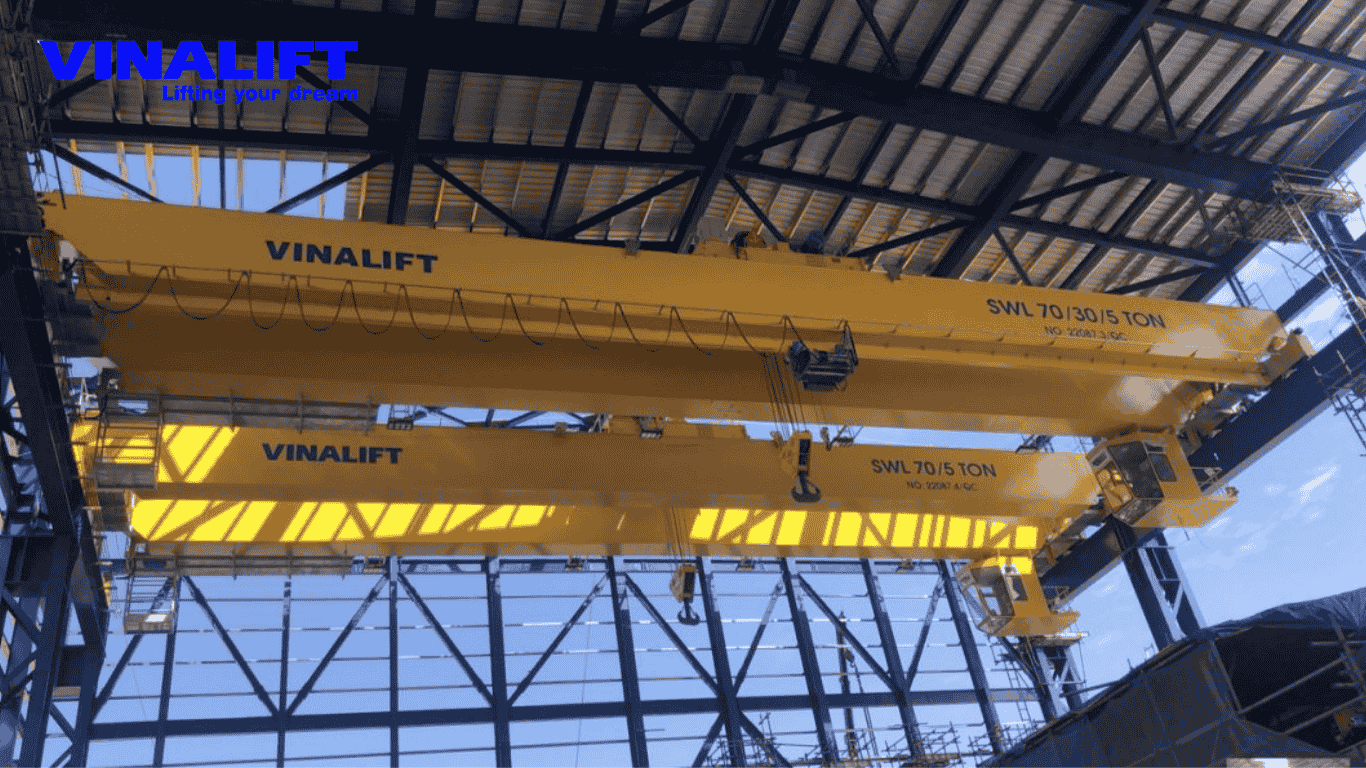

Ứng dụng trong ngành năng lượng (Thủy điện, Nhiệt điện)

Tại các nhà máy thủy điện và nhiệt điện, cầu trục dầm kép đóng vai trò là “trái tim” trong quá trình xây dựng và bảo dưỡng. Chúng được dùng để cẩu lắp, định vị các rotor, stator của máy phát điện, tua-bin, hoặc nâng hạ cửa van đập tràn. Yêu cầu lớn nhất tại đây là tốc độ nâng hạ cực kỳ chậm (microspeed) để đảm bảo độ chính xác tính bằng milimet khi lắp ráp các thiết bị trị giá hàng triệu đô la.

Dự án: CẦU TRỤC DẦM ĐÔI 65 TẤN THỦY ĐIỆN NẬM XÂY

Những lưu ý quan trọng khi đầu tư và sử dụng cầu trục

Việc đầu tư một hệ thống cầu trục dầm kép đòi hỏi nguồn vốn lớn. Do đó, chủ đầu tư và các kỹ sư cơ khí cần đặc biệt lưu tâm đến 4 khía cạnh cốt lõi sau đây trong suốt vòng đời dự án.

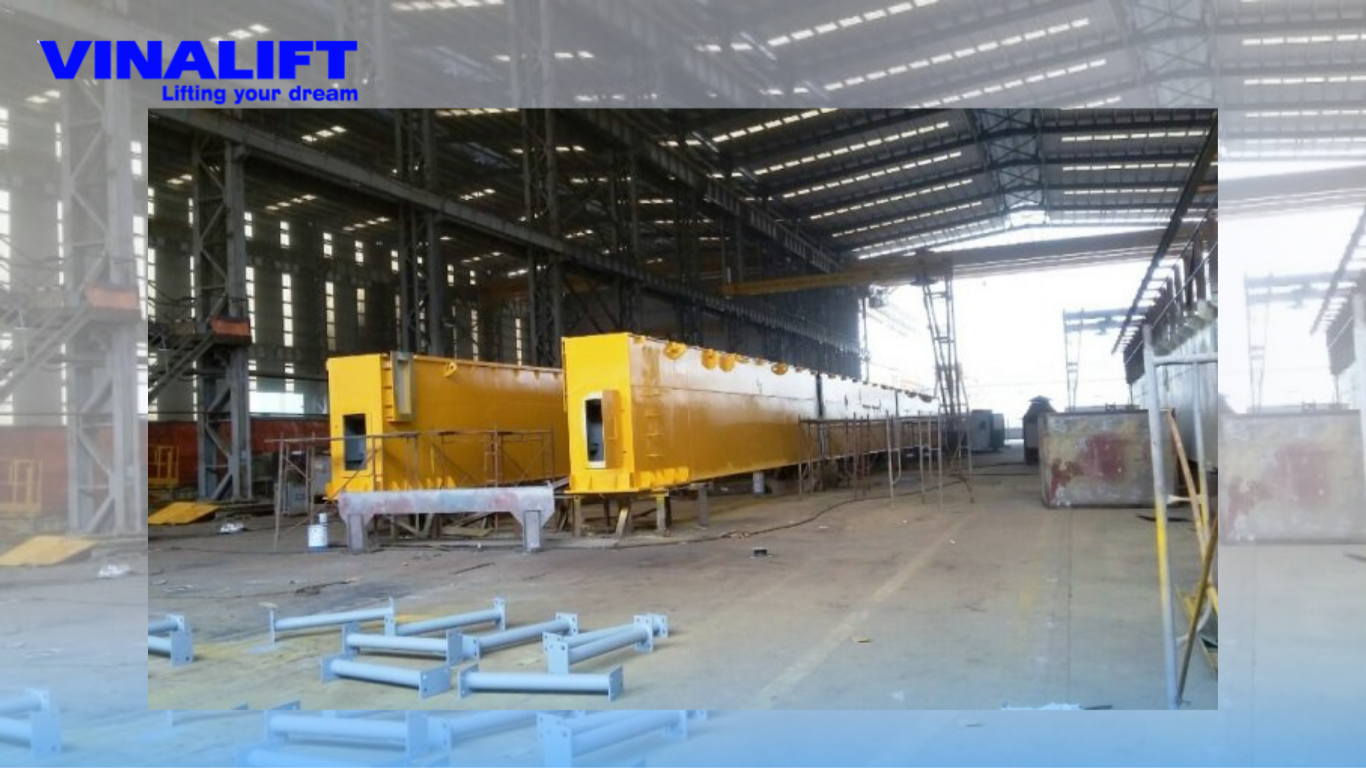

Tuân thủ nghiêm ngặt tiêu chuẩn thiết kế và chế tạo

Một hệ thống thiết bị nâng chỉ thực sự an toàn khi nó được thiết kế và chế tạo dựa trên các tiêu chuẩn quốc tế và quốc gia minh bạch. Tại VINALIFT, mọi sản phẩm đều phải tuân thủ:

• Tiêu chuẩn thiết kế: TCVN 4244:2005 (Quy phạm kỹ thuật an toàn thiết bị nâng Việt Nam), FEM 1.001 (Liên đoàn nâng hạ Châu Âu), ISO 4301, CMAA, JIS, EN.
• Tiêu chuẩn hàn và kết cấu: Các mối hàn chịu lực trên dầm chính phải tuân thủ AWS D 1.1, được kiểm tra không phá hủy (NDT) bằng siêu âm (UT) hoặc chụp X-quang (RT).
• Tiêu chuẩn làm sạch bề mặt: Phun bi làm sạch đạt chuẩn ISO 8501 (SA 2.5) trước khi sơn phủ Epoxy nhiều lớp, chống ăn mòn hiệu quả.
• Hệ thống quản lý chất lượng của nhà sản xuất phải đạt chuẩn ISO 9001:2015, ISO 14001 và ISO 45001.

Xây dựng chế độ bảo dưỡng định kỳ chuyên nghiệp

Bảo dưỡng định kỳ là chìa khóa để kéo dài tuổi thọ thiết bị và ngăn ngừa thảm họa lao động. Quy trình bảo dưỡng cần chia thành các cấp độ:

• Bảo dưỡng hàng ngày (trước ca làm việc): Người vận hành kiểm tra bằng mắt thường tình trạng cáp tải, móc cẩu, hoạt động của phanh, công tắc hành trình và âm thanh của hộp giảm tốc.
• Bảo dưỡng hàng tháng/quý: Kỹ sư cơ khí tiến hành bôi mỡ cáp tải, kiểm tra độ mòn của má phanh, siết chặt các bulong liên kết dầm chính và dầm biên, kiểm tra hệ thống điện tiếp điểm contactor.
• Bảo dưỡng hàng năm: Đo độ võng của dầm chính, kiểm tra rạn nứt kết cấu thép bằng phương pháp chuyên dụng, đánh giá tổng thể động cơ và thay dầu hộp giảm tốc.

Quản lý vật tư thay thế dự phòng hiệu quả

Sự cố dừng máy (downtime) trong sản xuất công nghiệp nặng gây ra thiệt hại tài chính khổng lồ. Để giảm thiểu rủi ro này, nhà máy cần có chiến lược lưu kho vật tư thay thế dự phòng (Spare Parts) hợp lý.

• Vật tư tiêu hao nhanh: Cần luôn có sẵn cáp thép, má phanh, dầu mỡ bôi trơn, chổi than (nếu có), và cuộn hút phanh.
• Vật tư chiến lược: Cần dự phòng các rơ le, contactor tủ điện, biến tần (cùng thông số), và bánh xe di chuyển. Lựa chọn VINALIFT, khách hàng hoàn toàn yên tâm vì chúng tôi luôn cam kết cung cấp vật tư chính hãng, đồng bộ và sẵn sàng hỗ trợ thay thế trong thời gian ngắn nhất.

Kiểm soát chặt chẽ chất lượng và quy trình giao hàng

Quá trình từ nhà máy sản xuất đến khi cầu trục đi vào hoạt động thực tế là một chuỗi logistics phức tạp.

• Nghiệm thu tại nhà máy (FAT – Factory Acceptance Test): Trước khi xuất xưởng, cầu trục phải được tổ hợp chạy thử không tải và kiểm tra kích thước hình học, độ vồng dầm ngay tại xưởng chế tạo.
• Giao hàng và vận chuyển: Do kích thước dầm chính siêu trường siêu trọng, việc vận chuyển đòi hỏi xe moóc chuyên dụng, được chằng buộc an toàn, tránh biến dạng kết cấu trong quá trình di chuyển.
• Nghiệm thu tại công trường (SAT – Site Acceptance Test): Sau khi lắp đặt xong, cầu trục phải được thử tải tĩnh (125% tải trọng định mức) và thử tải động (110% tải trọng định mức) dưới sự giám sát của cơ quan kiểm định độc lập trước khi cấp phép sử dụng.

Đọc thêm: Quy Trình Thử Tải Cầu Trục

VINALIFT – Đối tác cung cấp thiết bị nâng hạ hàng đầu Việt Nam

Được vận hành theo các tiêu chuẩn thiết kế chế tạo khắt khe nhất như ISO 9001:2015, ISO 14001, ISO 45001, EN 1090-1, EN 1090-2, VINALIFT tự hào là đơn vị tiên phong trong lĩnh vực sản xuất kết cấu thép và thiết bị nâng hạ tại Việt Nam.

Hiểu rõ thế nào là cầu trục dầm kép, nắm bắt được cấu tạo cơ bản cũng như những ứng dụng thực tế sẽ giúp các chủ đầu tư và chuyên gia kỹ thuật đưa ra quyết định đầu tư chính xác. Tuy nhiên, để hệ thống vận hành an toàn và bền bỉ, việc tuân thủ các tiêu chuẩn thiết kế, duy trì bảo dưỡng định kỳ và chọn đúng nhà thầu uy tín là điều kiện tiên quyết. Nếu doanh nghiệp của bạn đang tìm kiếm một giải pháp nâng hạ hạng nặng, hãy để VINALIFT đồng hành cùng sự phát triển bền vững của bạn.
