Cầu trục dầm kép có những bộ phận nào? Cấu tạo và chức năng chi tiết

Đối với các chủ đầu tư nhà xưởng, kỹ sư cơ khí và chuyên gia tư vấn dự án công nghiệp nặng, việc nắm vững cấu tạo chi tiết của cầu trục dầm kép là yếu tố tiên quyết để đánh giá chất lượng, lập kế hoạch bảo dưỡng và đảm bảo an toàn vận hành. Khác với các thiết bị nâng hạ cơ bản, cầu trục dầm kép là một tổ hợp cơ điện phức tạp, đòi hỏi sự chính xác tuyệt đối trong từng chi tiết gia công. Dưới góc độ chuyên môn của VINALIFT, bài viết này sẽ “mổ xẻ” chi tiết cấu tạo, chức năng của từng linh kiện cấu thành nên hệ thống cầu trục dầm đôi, đồng thời phân tích các tiêu chuẩn kỹ thuật khắt khe đi kèm.

Hệ Thống Kết Cấu Thép Chịu Lực (Steel Structure)

Kết cấu thép là bộ khung xương của toàn bộ hệ thống cầu trục, quyết định trực tiếp đến tải trọng nâng, khẩu độ và độ ổn định của thiết bị trong suốt vòng đời dự án.

Dầm Chính (Main Girders)

Dầm chính của cầu trục dầm đôi bao gồm hai thanh dầm đặt song song với nhau. Tùy thuộc vào tải trọng và khẩu độ, dầm chính thường được thiết kế dưới dạng dầm hộp (Box girder) hoặc dầm dàn không gian (Truss girder).

• Cấu tạo chi tiết: Dầm hộp được tổ hợp từ các tấm thép chuyên dụng (thường là thép SS400, Q345B hoặc A36). Bên trong dầm hộp được bố trí hệ thống gân tăng cứng (stiffeners) dọc và ngang, được hàn liên tục hoặc hàn đính theo tính toán tối ưu hóa phần tử hữu hạn (FEA) để chống vặn xoắn và chống oằn cục bộ.
• Ray di chuyển xe con: Phía trên mặt dầm chính được hàn hoặc bắt bulong hệ thống ray thép (ray vuông hoặc ray P) để xe con (trolley) di chuyển.
• Yêu cầu kỹ thuật: Dầm chính phải được tạo độ vồng (camber) theo tiêu chuẩn TCVN 4244:2005 (thường là L/1000 hoặc L/800 tùy cấp chế độ làm việc) để bù trừ độ võng khi mang tải tối đa. Các đường hàn chịu lực chính phải được kiểm tra không phá hủy (NDT) bằng phương pháp siêu âm (UT) hoặc chụp X-quang (RT) theo tiêu chuẩn AWS D1.1. Bề mặt thép được làm sạch bằng phun bi đạt chuẩn ISO 8501 (Sa 2.5) trước khi sơn phủ epoxy.

Dầm Biên (End Carriages)

Dầm biên là bộ phận liên kết vuông góc với hai dầm chính, chịu trách nhiệm di chuyển toàn bộ hệ thống cầu trục dọc theo chiều dài nhà xưởng.

• Cấu tạo cụm bánh xe: Mỗi dầm biên chứa các cụm bánh xe di chuyển (thường là 2, 4 hoặc 8 bánh tùy tải trọng). Bánh xe cầu trục được gia công từ thép hợp kim đúc hoặc rèn (ví dụ: 42CrMo), sau đó được nhiệt luyện bề mặt tiếp xúc (tôi và ram) để đạt độ cứng từ 300 – 380 HB, chống mài mòn khi ma sát với ray.
• Cơ cấu dẫn động: Bao gồm động cơ điện liền hộp giảm tốc (Gearmotor) truyền động trực tiếp qua trục rỗng hoặc qua hệ thống bánh răng hở.
• Cao su giảm chấn (Buffer): Được gắn ở hai đầu dầm biên để hấp thụ lực va đập khi cầu trục tiến sát giới hạn hành trình cuối đường chạy.

XEM THÊM: HỒ SƠ KỸ THUẬT CẦU TRỤC DẦM ĐÔI 20 TẤN

Sàn Thao Tác Và Lan Can An Toàn

Khác với dầm đơn, cầu trục dầm kép luôn được trang bị sàn thao tác (walkway) chạy dọc theo một hoặc cả hai bên dầm chính. Sàn được lót bằng thép nhám chống trượt, kết hợp với lan can an toàn cao tối thiểu 1000mm, tạo điều kiện thuận lợi và an toàn tuyệt đối cho kỹ sư khi tiến hành kiểm tra, bảo dưỡng định kỳ các cụm cơ cấu trên cao.

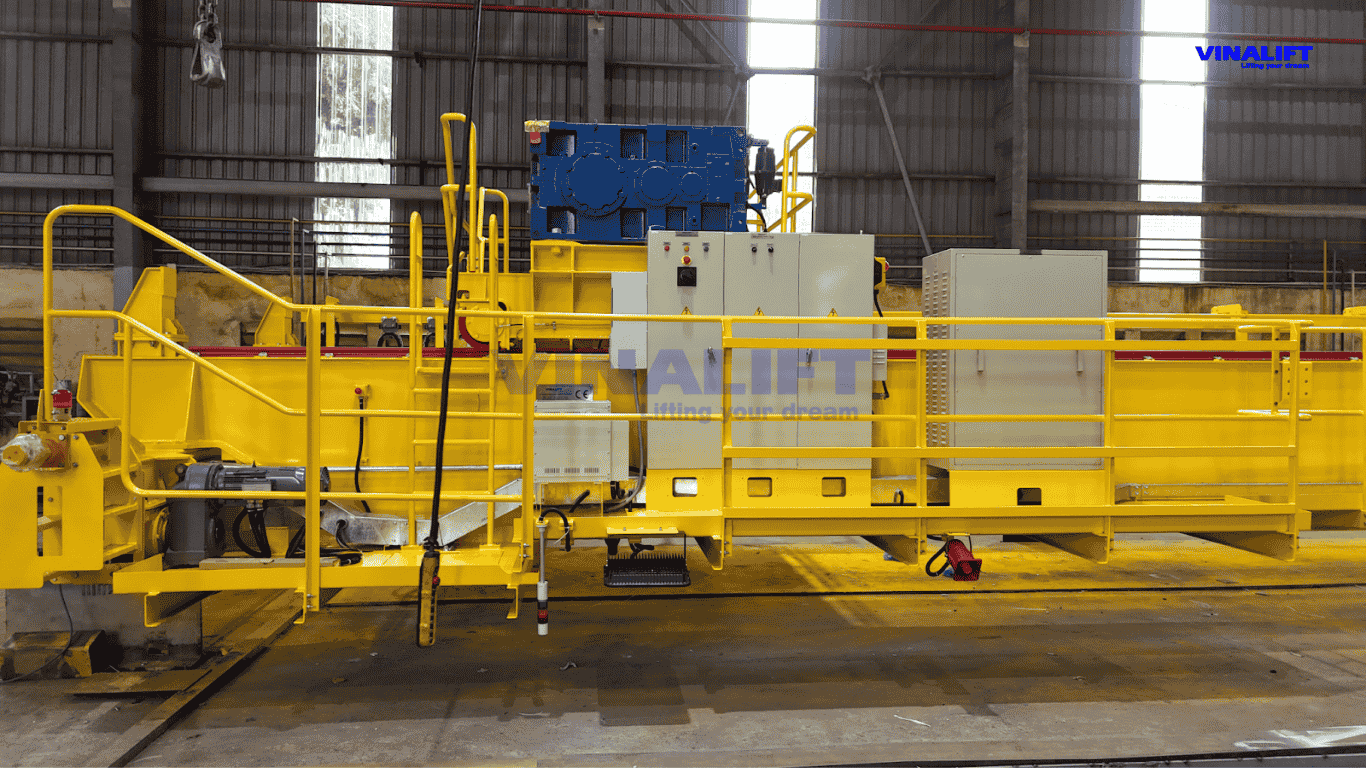

XEM THÊM: Cầu Trục Dầm Đôi 40/10 Tấn – Phục vụ nhà máy luyện thép

CỔNG TRỤC DẦM ĐÔI 50 TẤN CHO DỰ ÁN ĐÚC DẦM BÊ TÔNG METROLINE 1 HCMC

Xe Con Cầu Trục (Trolley) Và Cơ Cấu Nâng Hạ

Xe con (Trolley) là một cỗ máy độc lập đặt trên dầm chính, chứa cơ cấu nâng hạ chính, cơ cấu nâng phụ (nếu có) và cơ cấu di chuyển ngang.

Động Cơ Điện Và Hộp Giảm Tốc (Motor & Gearbox)

• Động cơ nâng hạ: Sử dụng động cơ điện rotor lồng sóc hoặc rotor dây quấn chuyên dụng cho thiết bị nâng (như YZR series). Động cơ có hệ số đóng điện cao (ED%), lớp cách điện F hoặc H, cấp bảo vệ IP54/IP55 để hoạt động bền bỉ trong môi trường công nghiệp nặng, bụi bẩn hoặc nhiệt độ cao (như luyện kim).
• Hộp giảm tốc: Chức năng giảm tốc độ vòng quay của động cơ và truyền momen xoắn tới tang cuốn cáp. Hộp giảm tốc thường sử dụng hệ bánh răng nghiêng hoặc bánh răng nón xoắn, gia công chính xác, bề mặt răng được thấm carbon và tôi cứng. Toàn bộ bánh răng được ngâm trong bể dầu bôi trơn khép kín, đảm bảo hoạt động êm ái, độ ồn thấp và tuổi thọ cao.

Tang Cuốn Cáp Và Hệ Thống Cáp Tải

• Tang cuốn (Rope Drum): Chế tạo từ thép ống đúc liền mạch hoặc thép tấm cuốn hàn. Bề mặt tang được tiện rãnh xoắn ốc (cắt ren) để định hướng cáp xếp lớp gọn gàng, tránh tình trạng cáp đè lên nhau gây dập nát.
• Cáp tải (Wire Rope): Sử dụng cáp thép lõi thép (IWRC) hoặc lõi đay (FC) với cấu trúc bện chuyên dụng (ví dụ 6×36 WS, 8×36). Hệ số an toàn của cáp được tính toán nghiêm ngặt theo tiêu chuẩn FEM 1.001 và TCVN 4244:2005 (thường từ 5.0 đến >6.0 tùy chế độ làm việc).

Cụm Móc Cẩu (Hook Block)

Móc cẩu được rèn từ thép carbon cường độ cao. Cụm móc bao gồm puly (được che chắn bảo vệ), móc treo có thể xoay 360 độ trên ổ bi chặn, và quan trọng nhất là phải có lưỡi gà an toàn (Safety Latch) tự động đóng lại để ngăn dây cáp hoặc ma ní của tải trọng bị bung ra ngoài trong quá trình nâng.

Hệ Thống Phanh An Toàn (Brake System)

Hệ thống phanh là yếu tố sống còn. Cơ cấu nâng hạ của cầu trục hai dầm thường sử dụng phanh thủy lực (Electro-hydraulic thruster brake) hoặc phanh đĩa điện từ. Phanh luôn ở trạng thái “thường đóng” (Thường đóng bằng lực lò xo). Khi cấp điện cho động cơ, bầu phanh thủy lực hoạt động mở má phanh ra; khi mất điện hoặc ngừng thao tác, lò xo sẽ ép má phanh lại ngay lập tức, giữ tải trọng lơ lửng an toàn, tuyệt đối không bị trôi tải.

Hệ Thống Điện Và Tủ Điều Khiển Cầu Trục Hai Dầm

Hệ thống điện giống như hệ thần kinh, điều phối mọi hoạt động nhịp nhàng của cầu trục.

Hệ Thống Cấp Điện Dọc (Runway Electrification)

Cấp điện từ nguồn của nhà xưởng dọc theo đường chạy cho cầu trục. Thường sử dụng hệ thống ray điện an toàn (Conductor Busbar) dạng 3 pha, 4 pha hoặc 6 pha. Chổi tiếp điện (Collector) trượt dọc theo ray để lấy điện liên tục.

Hệ Thống Cấp Điện Ngang (Festoon System)

Cấp điện từ tủ điện chính trên dầm cầu trục sang xe con di chuyển. Hệ thống này sử dụng cáp dẹt (Flat cable) treo trên các ròng rọc (cable trolleys) trượt dọc theo máng thép chữ C (C-track) hoặc dầm I. Thiết kế này giúp cáp điện co giãn linh hoạt mà không bị xoắn đứt khi xe con chạy qua lại.

Tủ Điện Điều Khiển Và Biến Tần (VFD)

• Tủ điện: Vỏ tủ đạt cấp bảo vệ IP55 trở lên. Bên trong chứa các thiết bị đóng cắt (Aptomat, Contactor, Relay) từ các thương hiệu hàng đầu như Schneider, Siemens, LS.
• Biến tần (Inverter/VFD): Hiện nay, VINALIFT tích hợp biến tần (như Yaskawa, Mitsubishi) cho tất cả các cơ cấu (nâng hạ, di chuyển xe con, di chuyển cầu trục). Biến tần giúp khởi động và dừng mềm mại, loại bỏ hoàn toàn hiện tượng rung lắc tải trọng (chống văng tải), bảo vệ cơ khí và tiết kiệm điện năng đáng kể.

Trang Thiết Bị An Toàn Và Hệ Thống Vận Hành

Một ứng dụng cầu trục an toàn không thể thiếu các thiết bị bảo vệ đa lớp:

• Bộ giới hạn tải trọng (Overload Limiter): Cảm biến Loadcell đo lực căng cáp hoặc áp lực trục trần. Khi tải trọng vượt quá 110% định mức, hệ thống tự động ngắt nguồn cơ cấu nâng, phát còi đèn báo động.
• Công tắc hành trình (Limit Switches): Lắp đặt ở các điểm cuối hành trình nâng hạ (chống cuốn cáp quá mức đứt cáp), hành trình di chuyển xe con và di chuyển dọc cầu trục.
• Hệ thống vận hành: Có thể điều khiển thông qua tay bấm điều khiển có dây (Pendant), remote điều khiển từ xa bằng sóng radio (Telecrane), hoặc vận hành trực tiếp từ Cabin điều khiển (đối với cầu trục hoạt động liên tục, cường độ cao).

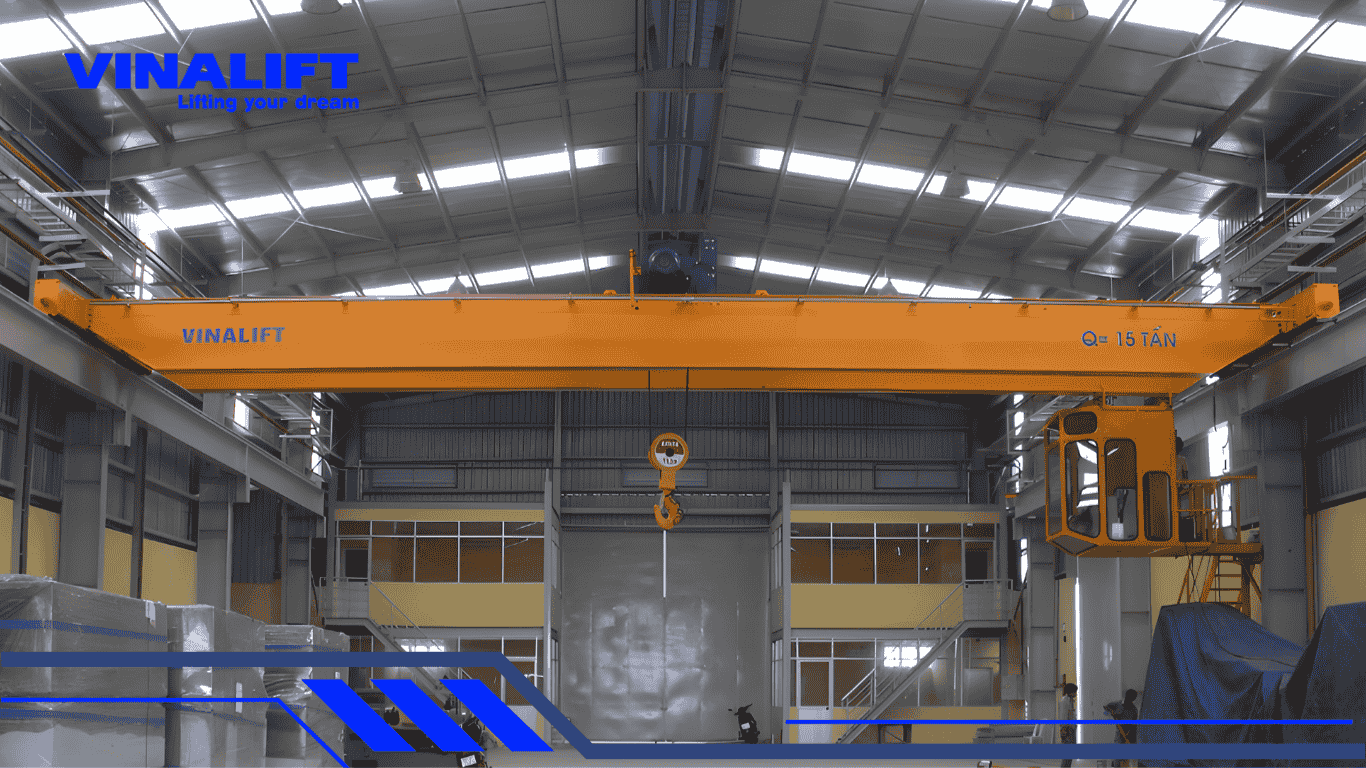

Tiêu Chuẩn Thiết Kế, Chế Tạo Và Lắp Đặt Tại VINALIFT

Là đơn vị hàng đầu trong lĩnh vực kết cấu thép và thiết bị nâng, VINALIFT không chỉ chế tạo dựa trên kinh nghiệm mà tuân thủ tuyệt đối các hệ thống tiêu chuẩn quốc tế và Việt Nam.

Tiêu Chuẩn Quản Lý Chất Lượng Của VINALIFT

Toàn bộ quy trình từ thiết kế, mua sắm vật tư, gia công, đến kiểm tra xuất xưởng tại nhà máy Vinalift được vận hành theo các tiêu chuẩn:

• ISO 9001:2015: Hệ thống quản lý chất lượng.
• ISO 14001: Hệ thống quản lý môi trường, đảm bảo quá trình sản xuất xanh.
• ISO 45001: Hệ thống quản lý an toàn và sức khỏe nghề nghiệp.
• EN 1090-1, EN 1090-2: Tiêu chuẩn Châu Âu về thực thi kết cấu thép và nhôm, đảm bảo chất lượng mối hàn và kết cấu đạt chuẩn xuất khẩu.

Tiêu Chuẩn Áp Dụng Cho Thiết Bị Và Lắp Đặt

• Thiết kế cơ khí và kết cấu: Theo tiêu chuẩn FEM 1001 (Liên đoàn nâng chuyển Châu Âu), CMAA (Mỹ), và JIS (Nhật Bản).
• Tiêu chuẩn Việt Nam: Tuân thủ nghiêm ngặt TCVN 4244:2005 (Quy phạm kỹ thuật an toàn thiết bị nâng).
• Quá trình lắp đặt: Độ dung sai khoảng cách ray, độ cao ray, độ chênh lệch đường chéo được kiểm soát bằng máy toàn đạc điện tử. Sau khi lắp đặt, cầu trục bắt buộc phải trải qua quá trình kiểm định an toàn: Thử tải động ở mức 110% tải trọng định mức và thử tải tĩnh ở mức 125% tải trọng định mức trước khi bàn giao cho chủ đầu tư.

Hiểu rõ cấu tạo chi tiết của cầu trục dầm kép giúp các kỹ sư và chủ đầu tư kiểm soát được chất lượng dự án ngay từ khâu bản vẽ đến khi nghiệm thu thực tế. Lựa chọn thiết bị từ một nhà sản xuất áp dụng tiêu chuẩn quốc tế như VINALIFT là giải pháp tối ưu để đảm bảo tính an toàn, tuổi thọ thiết bị và hiệu quả đầu tư lâu dài.
