Cách Lựa Chọn Thiết Bị Cầu Trục Hai Dầm Chuẩn Kỹ Thuật

Cầu trục hai dầm là thiết bị nâng hạ chủ lực trong các ngành công nghiệp nặng như luyện kim, thủy điện, nhiệt điện và đóng tàu. Đối với các chủ đầu tư và kỹ sư cơ khí, việc thiết kế và lắp đặt một hệ thống nâng hạ không chỉ dừng lại ở kết cấu thép vững chắc. Trọng tâm cốt lõi nằm ở cách lựa chọn thiết bị cho cầu trục hai dầm sao cho đồng bộ, bền bỉ và tối ưu chi phí vận hành. Một hệ thống thiết bị đạt chuẩn phải đáp ứng chính xác yêu cầu về tải trọng, chế độ làm việc, đồng thời tuân thủ nghiêm ngặt các tiêu chuẩn an toàn hiện hành. Bài viết dưới đây từ VINALIFT sẽ cung cấp cho bạn cái nhìn chuyên sâu và kỹ thuật nhất về quy trình này.

Tầm Quan Trọng Của Việc Lựa Chọn Thiết Bị Cầu Trục Hai Dầm

Thiết bị cầu trục bao gồm xe con nâng hạ, động cơ, hộp số, hệ thống điện và các cơ cấu an toàn. Lựa chọn sai thiết bị có thể dẫn đến các hệ lụy nghiêm trọng. Nếu chọn thiết bị dưới công suất, cầu trục sẽ nhanh chóng hỏng hóc, gián đoạn sản xuất. Ngược lại, chọn thiết bị vượt quá nhu cầu thực tế sẽ gây lãng phí ngân sách đầu tư ban đầu.

Do đó, cách lựa chọn thiết bị cho cầu trục hai dầm cần dựa trên sự phân tích kỹ lưỡng về môi trường hoạt động thực tế. Các linh kiện phải được tính toán dựa trên tiêu chuẩn quốc tế như FEM 1.001, ISO 4301, hoặc TCVN 4244:2005.

XEM THÊM: Sự khác biệt của cầu trục một dầm và cầu trục hai dầm

Các Thông Số Cơ Bản Quyết Định Cấu Hình Thiết Bị

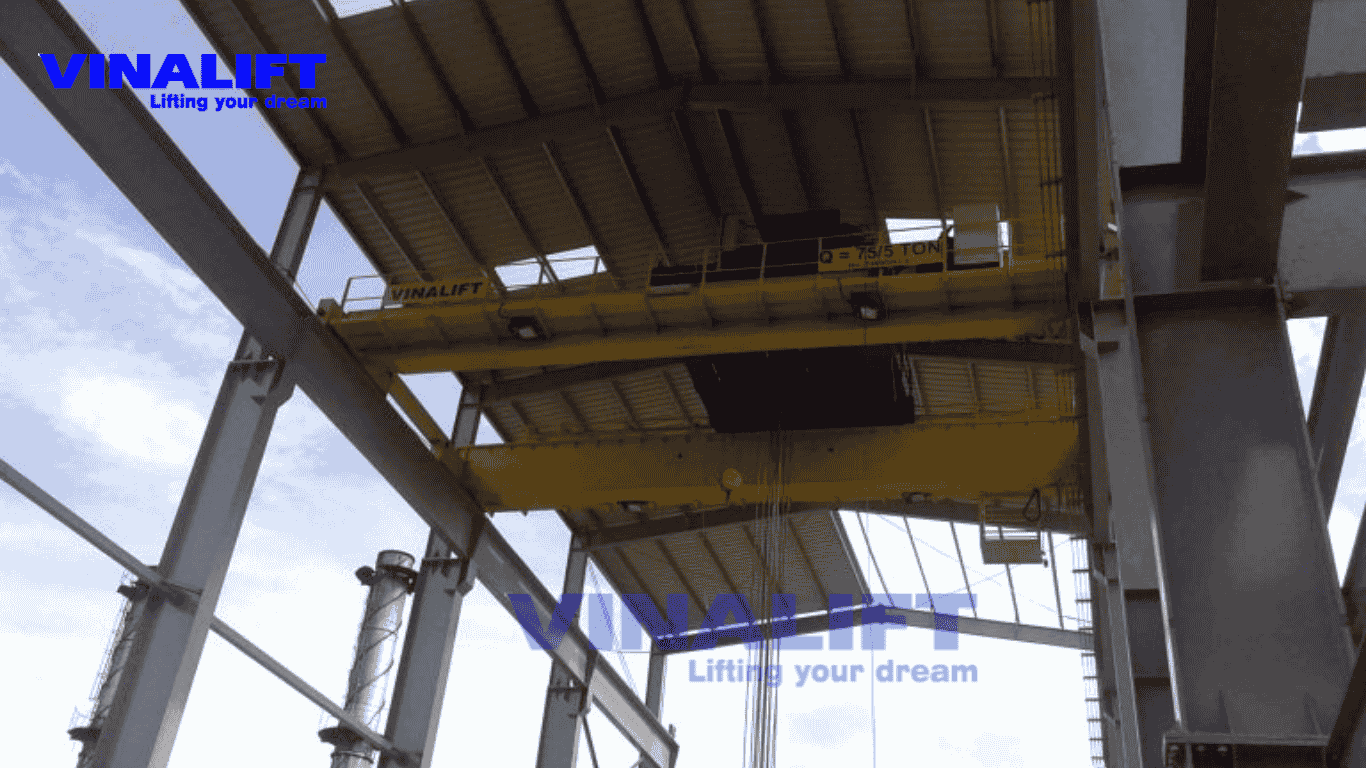

Tải Trọng Nâng và Khẩu Độ Tải trọng (Load Capacity)

Tải trọng của cầu trục hai dầm thường dao động từ 5 tấn, 10 tấn, 50 tấn cho đến hàng trăm tấn. Thiết bị nâng (Palang/xe con) phải có sức nâng danh định lớn hơn hoặc bằng tải trọng yêu cầu. Khẩu độ (khoảng cách giữa hai tâm ray) quyết định chiều dài dầm chính và công suất của động cơ di chuyển dọc. Khẩu độ càng lớn, yêu cầu về độ cứng vững của kết cấu thép và mô-men xoắn của động cơ càng cao.

Chế Độ Làm Việc (Working Duty)

Chế độ làm việc là tần suất và cường độ hoạt động của cầu trục. Theo tiêu chuẩn FEM và ISO, chế độ làm việc được phân loại rõ ràng. Việc chọn sai chế độ làm việc sẽ làm giảm tuổi thọ của hộp số và động cơ.

Bảng đối chiếu chế độ làm việc tiêu chuẩn cho cầu trục hai dầm:

Ứng dụng thực tế	Chế độ FEM	Chế độ ISO	Đặc điểm vận hành
Xưởng sửa chữa, bảo trì	1Am – 2m	M4 – M5	Tải nhẹ, tần suất sử dụng thấp
Nhà máy sản xuất cơ khí	2m – 3m	M5 – M6	Tải trung bình, hoạt động liên tục 1-2 ca/ngày
Cảng biển, bốc xếp liên tục	4m – 5m	M7 – M8	Tải nặng, hoạt động liên tục 24/7
Xưởng luyện kim, múc rót thép	4m – 5m	M7 – M8	Môi trường khắc nghiệt, nhiệt độ cao

Hướng Dẫn Cách Lựa Chọn Thiết Bị Cho Cầu Trục Hai Dầm Chi Tiết

Lựa Chọn Cụm Xe Con Nâng Hạ (Crab/Hoist)

• Động cơ nâng hạ: Nên sử dụng động cơ rotor lồng sóc hoặc rotor dây quấn có tích hợp phanh. Cấp bảo vệ động cơ tối thiểu phải đạt IP54/IP55. Lớp cách điện (Insulation Class) chuẩn F hoặc H đối với môi trường nhiệt độ cao.
• Hộp giảm tốc: Chọn loại hộp số bánh răng trụ răng nghiêng, vỏ gang hoặc thép đúc. Bánh răng cần được nhiệt luyện đạt độ cứng bề mặt cao, bôi trơn bằng phương pháp ngâm dầu để giảm tiếng ồn và tăng tuổi thọ.
• Tang cuốn cáp và Cáp tải: Tang cuốn phải được gia công rãnh chuẩn xác. Cáp thép cần có hệ số an toàn lớn (thường ≥ 5 đối với cầu trục thông thường và ≥ 6 đối với cầu trục luyện kim).

Động Cơ Di Chuyển Và Dầm Biên (End Carriages)

• Bánh xe di chuyển: Bánh xe thường được chế tạo từ thép hợp kim (như 42CrMo), bề mặt lăn được tôi cao tần đạt độ cứng 40-50 HRC. Đường kính bánh xe phụ thuộc vào áp lực bánh xe lớn nhất tác dụng lên ray.
• Động cơ di chuyển: Cách lựa chọn thiết bị cho cầu trục hai dầm hiện đại là sử dụng động cơ liền hộp số (Geared motor). Thiết kế này nhỏ gọn, truyền động trực tiếp và dễ bảo dưỡng. Nên tích hợp biến tần (Inverter) cho động cơ di chuyển để đảm bảo khởi động và dừng êm ái, chống hiện tượng vặn vặn dầm kết cấu thép.

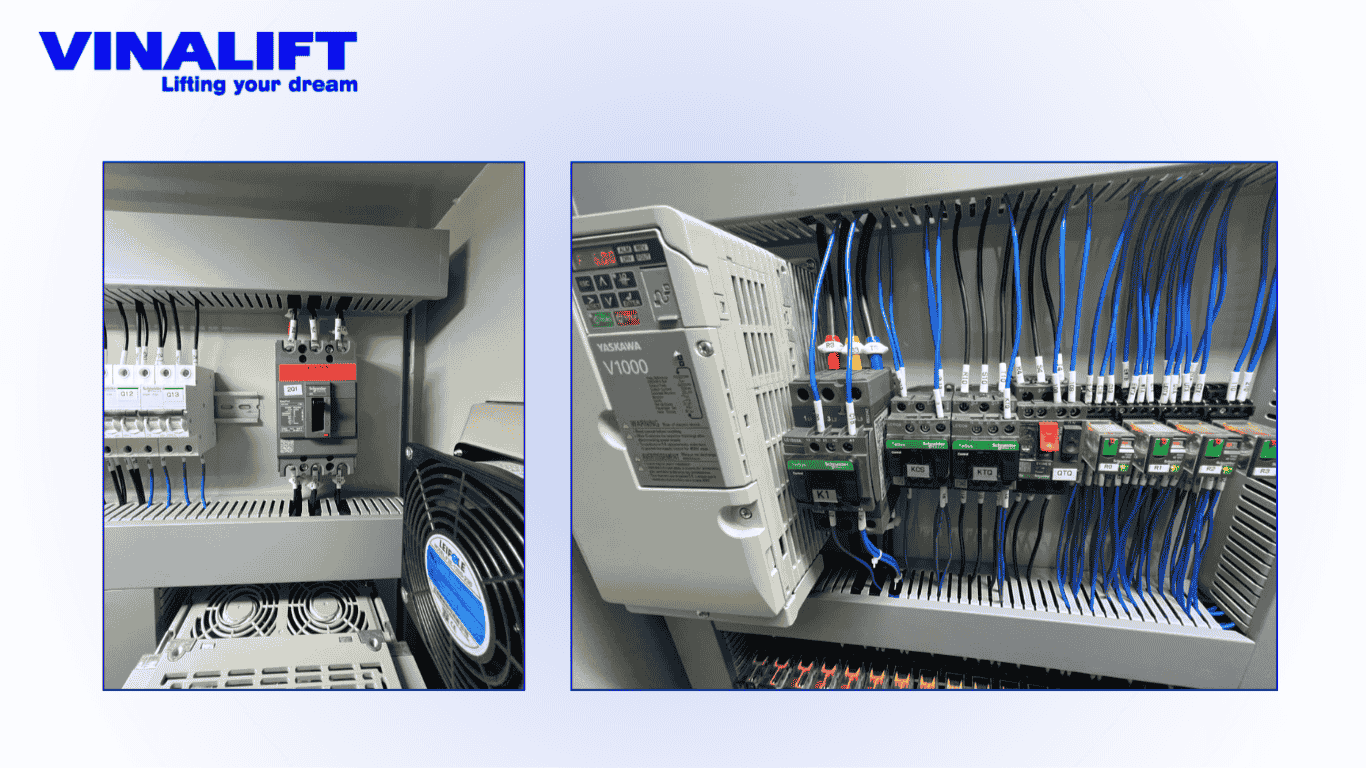

Hệ Thống Tủ Điện Và Điều Khiển

• Tủ điện điều khiển: Vỏ tủ điện cần đạt chuẩn IP55 trở lên. Các thiết bị đóng cắt (Contactor, CB) nên chọn từ các thương hiệu uy tín như Schneider, Siemens, LS.
• Hệ thống cấp điện: Cấp điện dọc nhà xưởng nên dùng ray điện an toàn (Conductor bar) 3P, 4P hoặc 6P. Cấp điện ngang cho xe con nên dùng hệ thống điện sâu đo (Festoon system) với cáp dẹt mềm chuyên dụng, di chuyển trên máng C.
• Phương thức điều khiển: Tùy chọn giữa tay bấm điều khiển gắn liền (Pendant), điều khiển từ xa (Radio remote control) hoặc Cabin điều khiển cho các môi trường độc hại.

Tiêu Chuẩn An Toàn Và Thiết Bị Bảo Vệ Bắt Buộc

Tuân thủ tiêu chuẩn an toàn là yêu cầu bắt buộc theo pháp luật Việt Nam (TCVN 4244:2005) và quốc tế. Một cầu trục hai dầm hoàn chỉnh phải được trang bị:

• Thiết bị chống quá tải (Overload Limiter): Ngắt nguồn điện nâng hạ ngay lập tức khi tải trọng vượt quá 110% tải trọng danh định.
• Công tắc hành trình (Limit Switches): Bao gồm công tắc hành trình nâng hạ (chống đứt cáp, hỏng mỏ móc) và công tắc hành trình di chuyển dọc/ngang (chống va đập vào điểm dừng cuối đường ray).
• Hệ thống cảnh báo: Còi hú và đèn nháy hoạt động liên tục khi cầu trục di chuyển.
• Thiết bị chống va chạm (Anti-collision device): Bắt buộc khi có nhiều cầu trục hoạt động trên cùng một đường ray. Sử dụng cảm biến quang hoặc laser để giữ khoảng cách an toàn.

XEM THÊM: CẦU TRỤC HAI DẦM

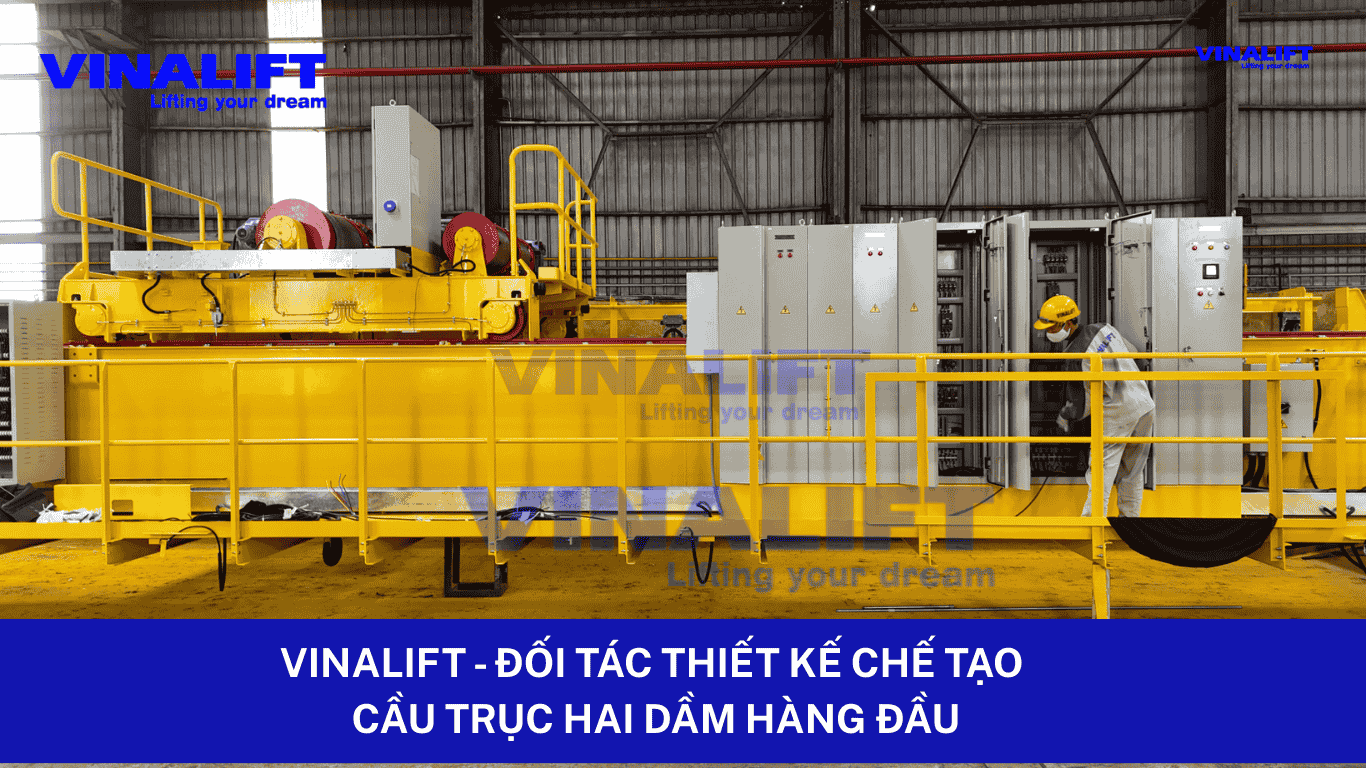

VINALIFT – Đối Tác Thiết Kế Chế Tạo Cầu Trục Hai Dầm Hàng Đầu

Với kinh nghiệm nhiều năm trong ngành công nghiệp nặng, VINALIFT tự hào là đơn vị tiên phong trong việc cung cấp các giải pháp nâng hạ toàn diện. Các sản phẩm cầu trục hai dầm của chúng tôi được thiết kế và chế tạo tuân thủ nghiêm ngặt các tiêu chuẩn quản lý chất lượng:

• ISO 9001:2015 về Hệ thống quản lý chất lượng.
• ISO 14001 về Quản lý môi trường.
• ISO 45001 về An toàn và sức khỏe nghề nghiệp.
• Kết cấu thép đạt chuẩn hàn AWS D1.1 và làm sạch bề mặt ISO 8501.

Chúng tôi không chỉ cung cấp thiết bị, mà còn tư vấn chuyên sâu về cách lựa chọn thiết bị cho cầu trục hai dầm phù hợp nhất với đặc thù từng dự án, từ nhà máy nhiệt điện, thủy điện đến các xưởng đóng tàu quy mô lớn.

Quy Trình Tư Vấn và Triển Khai Giải Pháp Tại VINALIFT

Để đảm bảo khách hàng có được giải pháp tối ưu nhất, VINALIFT áp dụng quy trình tư vấn và triển khai minh bạch, chuyên nghiệp:

• Khảo sát và thu thập yêu cầu
• Phân tích kỹ thuật và đề xuất giải pháp
• Báo giá chi tiết và tối ưu TCO
• Thiết kế chi tiết và phê duyệt
• Chế tạo tại nhà máy VINALIFT
• Lắp đặt và kiểm định
• Bảo hành, bảo trì và chuyển giao công nghệ

Nắm vững cách lựa chọn thiết bị cho cầu trục hai dầm là chìa khóa để đảm bảo hiệu suất, an toàn và tối ưu hóa chi phí cho doanh nghiệp. Từ việc xác định đúng tải trọng, chế độ làm việc cho đến việc trang bị đầy đủ các cơ cấu theo tiêu chuẩn an toàn, mọi quyết định đều cần sự chính xác về mặt kỹ thuật. Để được tư vấn chi tiết và nhận báo giá các hệ thống thiết bị nâng hạ đạt chuẩn quốc tế, quý khách hàng vui lòng liên hệ trực tiếp với đội ngũ kỹ sư chuyên gia tại VINALIFT.
