Loại ray sử dụng cho cẩu Liebherr – Thông số và tiêu chuẩn

Loại ray sử dụng cho cẩu Liebherr đòi hỏi sự chính xác tuyệt đối về thông số kỹ thuật và tiêu chuẩn để đảm bảo an toàn, hiệu suất vận hành lâu dài, điều mà nhiều chủ đầu tư và kỹ sư thường gặp khó khăn khi tìm kiếm. VINALIFT là nơi cung cấp thông tin chi tiết, đáng tin cậy và giải pháp thiết kế, chế tạo ray cẩu theo tiêu chuẩn quốc tế, giúp khách hàng tự tin lựa chọn.

Lựa chọn loại ray phù hợp cho từng dòng cẩu Liebherr

Việc lựa chọn loại ray sử dụng cho cẩu Liebherr không chỉ đơn thuần là việc chọn một thanh kim loại, mà là một quyết định kỹ thuật then chốt ảnh hưởng đến toàn bộ hiệu suất, tuổi thọ và an toàn của hệ thống. Cẩu Liebherr, với danh tiếng về tải trọng lớn và hoạt động bền bỉ, yêu cầu các loại ray chuyên biệt, đáp ứng các tiêu chuẩn khắt khe nhất về vật liệu, độ cứng, độ chính xác hình học và khả năng chịu mài mòn. VINALIFT, với kinh nghiệm lâu năm trong thiết kế và chế tạo kết cấu thép phi tiêu chuẩn, sẽ phân tích sâu về các loại ray phổ biến, đặc điểm kỹ thuật và ứng dụng thực tế cho các dòng cẩu Liebherr.

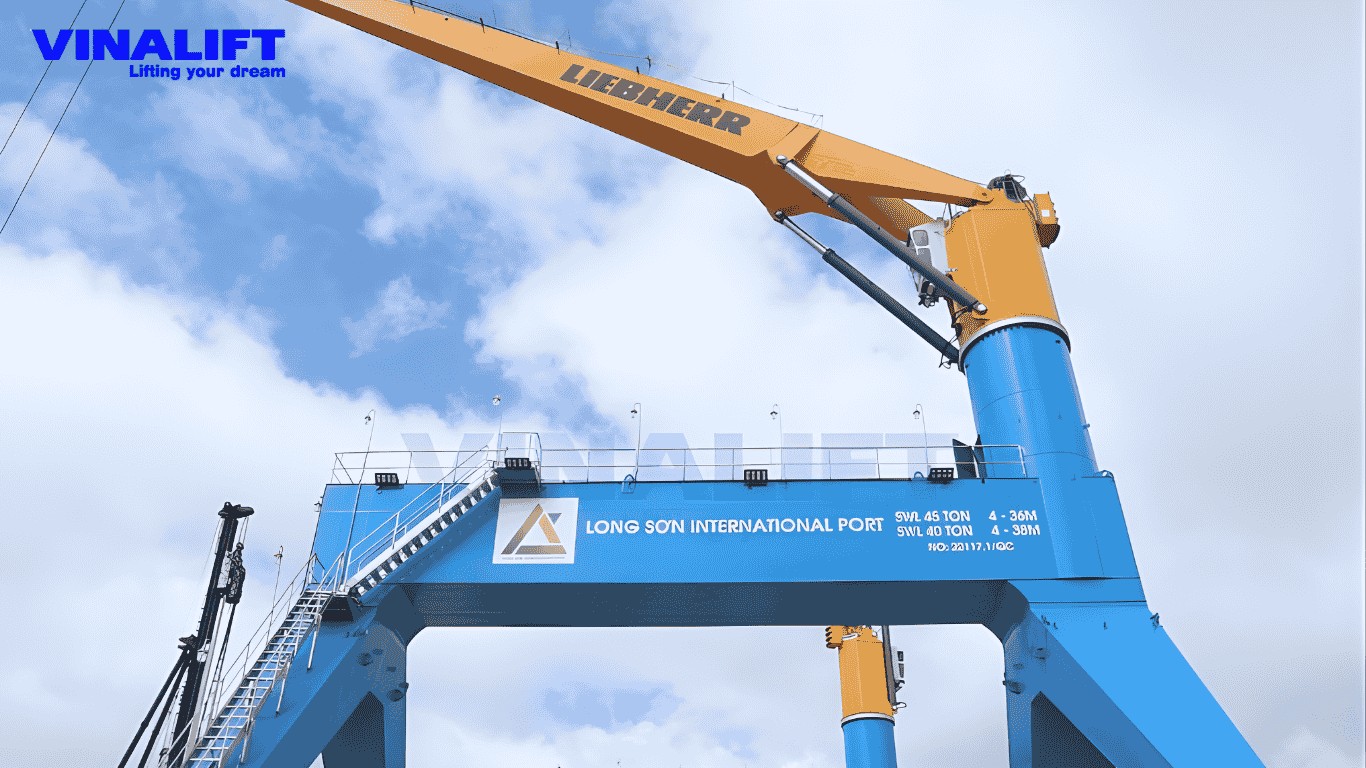

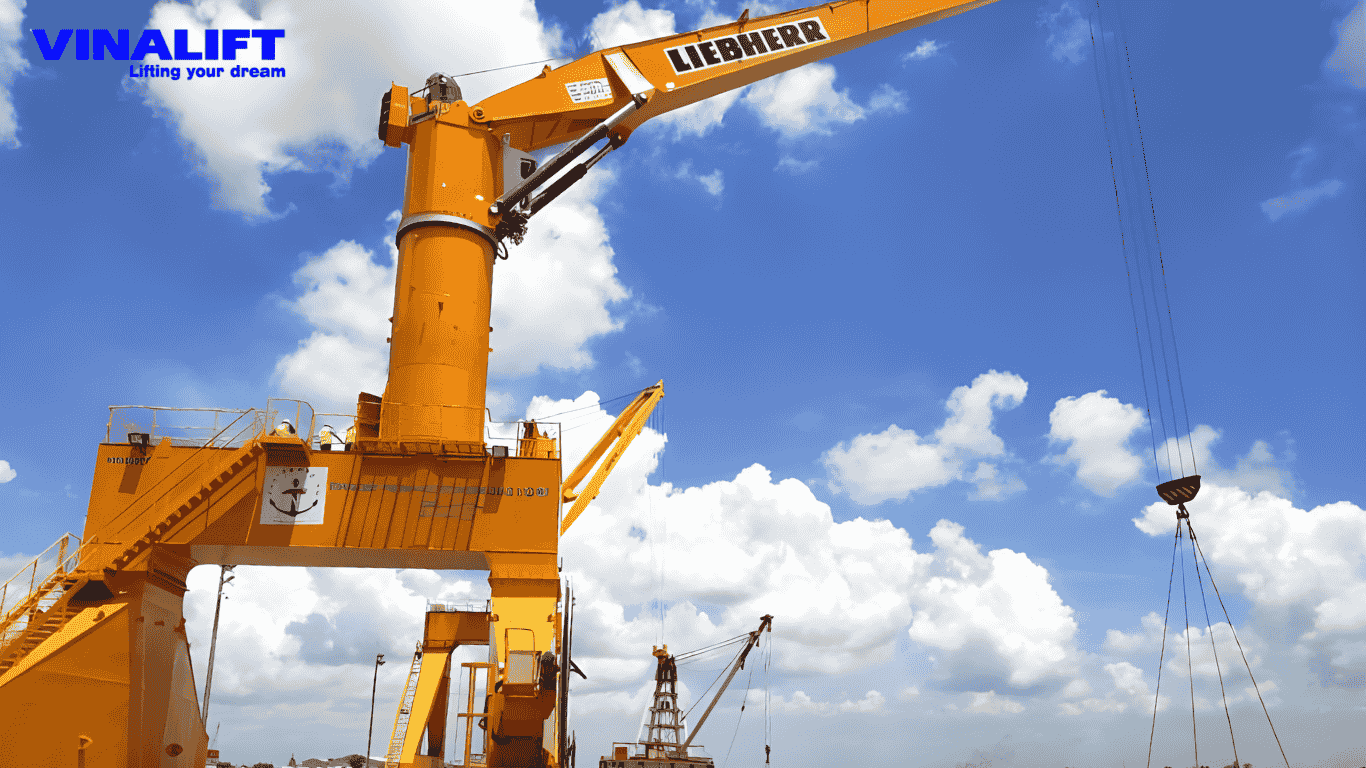

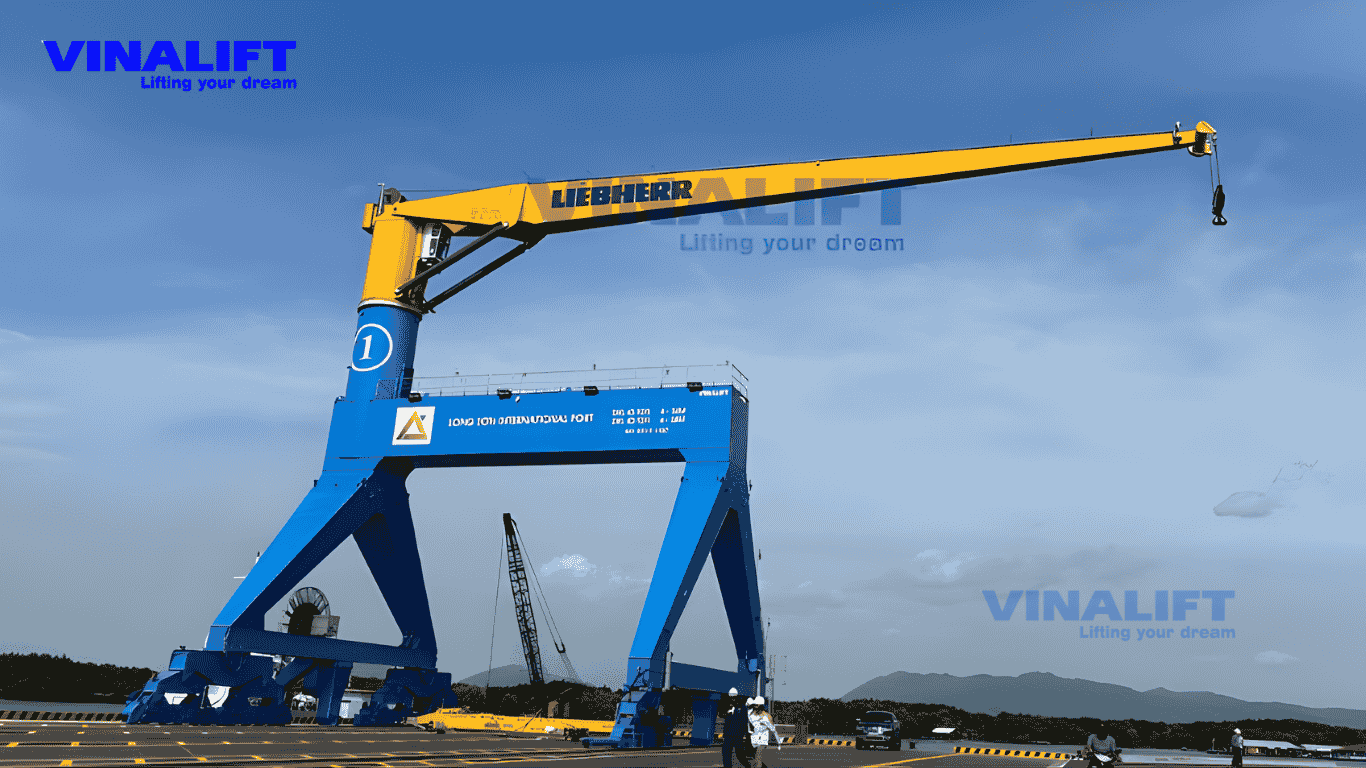

Các dòng cẩu Liebherr phổ biến như Cẩu Liebherr CBG 310 hay Cẩu Liebherr CBG 360, thường được ứng dụng trong các cảng biển, công trường xây dựng lớn hay nhà máy công nghiệp nặng, đòi hỏi hệ thống ray phải có khả năng chịu tải trọng động lớn, chống ăn mòn hiệu quả trong môi trường khắc nghiệt và đảm bảo sự ổn định tuyệt đối trong quá trình di chuyển.

Các loại ray phổ biến cho cẩu Liebherr và đặc điểm kỹ thuật

Cẩu Liebherr thường sử dụng các loại ray hình chữ nhật hoặc ray kiểu A, được chế tạo từ thép hợp kim đặc biệt để đáp ứng yêu cầu về độ bền và tuổi thọ.

• Ray kiểu A (A-rail): Đây là loại ray được sử dụng phổ biến nhất cho các cẩu trục và cổng trục nặng, bao gồm cả các dòng cẩu Liebherr. Đặc điểm nổi bật là mặt cắt ngang rộng, đáy phẳng giúp phân bổ tải trọng đều và khả năng chịu tải dọc trục tốt. Các kích thước phổ biến bao gồm A45, A55, A65, A75, A100, A120, A150. Mỗi loại có chiều rộng đầu ray và chiều rộng đáy khác nhau, phù hợp với tải trọng và tốc độ di chuyển của cẩu.
• Ray vuông/chữ nhật (Square/Rectangular rail): Mặc dù ít phổ biến hơn ray A cho cẩu Liebherr, một số ứng dụng đặc biệt có thể sử dụng loại ray này. Ray vuông thường được sử dụng cho các hệ thống ray cố định, ít di chuyển hoặc tải trọng thấp hơn.

Theo dữ liệu thực tế từ các dự án tại VINALIFT, việc lựa chọn ray cần dựa trên tải trọng tối đa của cẩu, tần suất hoạt động và điều kiện môi trường. Ví dụ, với cẩu Liebherr CBG 310 có tải trọng nâng tối đa 45 tấn và tốc độ di chuyển lên đến 20m/phút, ray A100 hoặc A120 là lựa chọn tối ưu để đảm bảo an toàn và giảm thiểu mài mòn.

Thông số kỹ thuật và tiêu chuẩn quốc tế cho ray cẩu Liebherr

Để đảm bảo hệ thống ray hoạt động hiệu quả và an toàn tuyệt đối, cần nắm vững các thông số kỹ thuật cốt lõi và các tiêu chuẩn thiết kế quốc tế.

So sánh thông số kỹ thuật ray theo tải trọng và khẩu độ

Khẩu độ ray phù hợp cho cẩu Liebherr là một yếu tố cực kỳ quan trọng, quyết định độ ổn định và khả năng phân bổ tải trọng. Các dòng cẩu Liebherr cảng biển thường có khẩu độ rộng, từ 10 m đến 22m, yêu cầu ray phải được đặt trên một nền móng vững chắc và có độ phẳng cao.

Thông số	Ray A75	Ray A100	Ray A120
Chiều cao (mm)	75	100	120
Chiều rộng đầu ray (mm)	75	100	120
Chiều rộng đáy ray (mm)	150	170	200
Trọng lượng (kg/m)	49.1	74.3	100.2
Mô-men quán tính Ix (cm^4)	709	1905	3680
Tải trọng bánh xe khuyến nghị (kN)	200 – 400	400 – 800	800 – 1200

Lưu ý: Dữ liệu này mang tính tham khảo. Việc lựa chọn chính xác cần dựa trên báo cáo phân tích tải trọng chi tiết từ nhà sản xuất cẩu và kỹ sư kết cấu.

Tiêu chuẩn thiết kế quốc tế và yêu cầu chất lượng vật liệu

Các loại ray cho cẩu Liebherr phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế để đảm bảo an toàn và độ bền. Các tiêu chuẩn quan trọng bao gồm:

• DIN 536 (Đức): Đây là tiêu chuẩn hàng đầu cho các loại ray cẩu, quy định chi tiết về kích thước, dung sai và đặc tính vật liệu của ray. Ray A của Liebherr thường tuân thủ tiêu chuẩn này.
• ASTM A759 (Mỹ): Tiêu chuẩn cho ray cẩu bằng thép carbon cho cần cẩu trên không và cổng trục.
• ISO 4301-1 (Quốc tế): Phân loại cầu trục và cơ cấu nâng hạ theo chu kỳ làm việc. Mặc dù không trực tiếp về ray, nhưng ảnh hưởng đến thiết kế ray để phù hợp với cấp độ hoạt động của cẩu.
• EN 13001-2 (Châu Âu): An toàn cầu trục – Thiết kế chung – Phần 2: Tải trọng. Cung cấp các nguyên tắc tính toán tải trọng tác động lên ray.

Yêu cầu chất lượng vật liệu: Ray cẩu Liebherr thường được làm từ thép carbon cao cấp như loại U71Mn hoặc 50CrV4, có độ bền kéo cao (≥ 690 MPa) và độ cứng bề mặt đạt 280-320 HB (độ cứng Brinell). Điều này giúp ray chống mài mòn tốt trong điều kiện hoạt động liên tục với tải trọng lớn. Quy trình chế tạo ray tại VINALIFT luôn tuân thủ nghiêm ngặt các yêu cầu về thành phần hóa học, xử lý nhiệt và kiểm tra siêu âm để đảm bảo không có khuyết tật bên trong.

Thiết kế, lắp đặt và bảo trì hệ thống ray cho cẩu Liebherr

Một hệ thống ray hoàn hảo không chỉ dừng lại ở việc chọn loại ray phù hợp mà còn bao gồm quy trình thiết kế, lắp đặt và bảo trì chuẩn xác.

Quy trình thiết kế ray cẩu đạt chuẩn quốc tế

Tại VINALIFT, quy trình thiết kế hệ thống ray cho cẩu Liebherr tuân thủ 5 bước cơ bản nhưng chặt chẽ:

1. Phân tích tải trọng và điều kiện vận hành: Xác định tải trọng bánh xe lớn nhất (wheel load), tải trọng động, tốc độ di chuyển của cẩu, tần suất hoạt động và các yếu tố môi trường (gió, độ ẩm, nhiệt độ). Ví dụ: Cẩu Liebherr CBG 360 có thể đạt tải trọng bánh xe lên tới 1500 kN trong điều kiện làm việc tối đa, đòi hỏi ray và móng phải chịu được lực này.
2. Lựa chọn loại ray và vật liệu: Dựa trên phân tích tải trọng, chọn loại ray A phù hợp (ví dụ A120, A150) và loại thép có độ bền, độ cứng đáp ứng.
3. Thiết kế nền móng và kết cấu đỡ ray: Nền móng phải có khả năng chịu lún đồng đều, độ bền nén tối thiểu 25 MPa. Kết cấu đỡ ray (dầm ray) thường là dầm thép hoặc dầm bê tông cốt thép, được thiết kế để phân bổ tải trọng từ ray xuống móng.
4. Tính toán mối nối ray và kẹp ray: Mối nối ray phải đảm bảo độ đồng phẳng và thẳng hàng. Các kẹp ray (rail clamps) được sử dụng để cố định ray, có khả năng điều chỉnh và chịu được lực ngang. Khoảng cách giữa các kẹp ray thường là 600 – 800 mm.
5. Kiểm tra và mô phỏng: Sử dụng phần mềm chuyên dụng (ví dụ ANSYS, SAP2000) để mô phỏng và kiểm tra ứng suất, biến dạng của hệ thống ray dưới các kịch bản tải khác nhau, đảm bảo đạt tiêu chuẩn an toàn FEM/ISO.

Công suất khai thác container cẩu Liebherr và ảnh hưởng của hệ thống ray

Công suất khai thác container cẩu Liebherr  phụ thuộc rất nhiều vào sự ổn định và độ chính xác của hệ thống ray. Một hệ thống ray được thiết kế và lắp đặt kém có thể dẫn đến:

• Giảm tốc độ di chuyển: Ray không đồng phẳng, có độ võng hoặc sai lệch lớn sẽ làm tăng ma sát và rung động, buộc cẩu phải di chuyển chậm hơn. Điều này trực tiếp làm giảm số lượng container có thể bốc dỡ mỗi giờ.
• Tăng hao mòn bánh xe và ray: Các va đập liên tục do ray không đều gây ra hiện tượng nứt, biến dạng đầu ray và hỏng hóc bánh xe cẩu, kéo theo chi phí bảo trì tăng cao và thời gian dừng máy.
• Rủi ro mất an toàn: Ray bị biến dạng nghiêm trọng có thể dẫn đến trật bánh cẩu, gây tai nạn nghiêm trọng và thiệt hại tài sản.

Theo thống kê từ các cảng biển đối tác của VINALIFT, một hệ thống ray được bảo trì tốt giúp cẩu duy trì công suất khai thác trung bình 22-25 container/giờ, trong khi hệ thống ray xuống cấp có thể giảm công suất xuống còn 18-20 container/giờ, gây tổn thất cho cảng.

Quy trình lắp đặt và kiểm định chất lượng ray cẩu

Lắp đặt ray cẩu là một công đoạn đòi hỏi độ chính xác cao, thường được thực hiện bởi đội ngũ kỹ thuật chuyên môn của VINALIFT.

1. Chuẩn bị mặt bằng: Đảm bảo mặt bằng phẳng, sạch sẽ và có đủ không gian làm việc.
2. Kiểm tra dầm ray: Đo đạc và kiểm tra độ thẳng, độ cao của dầm đỡ ray. Sai số cho phép về độ phẳng thường không quá ±3mm trên 10m chiều dài.
3. Định vị và lắp đặt ray: Sử dụng thiết bị chuyên dụng để định vị ray theo đúng khẩu độ và cao độ thiết kế. Các mối nối ray được hàn hoặc sử dụng bản kẹp chuyên dụng, đảm bảo độ đồng phẳng và liên tục của bề mặt di chuyển.
4. Cố định ray bằng kẹp: Lắp đặt và siết chặt các kẹp ray với lực siết theo quy định (ví dụ 150-200 Nm cho bu lông M20).
5. Kiểm định chất lượng: Sử dụng máy đo chuyên dụng (Total Station, Laser tracker) để kiểm tra các thông số như:
   • Độ rộng khẩu độ (gauge): Sai số cho phép ±5mm.
   • Độ đồng phẳng (levelness): Sai số cho phép ±2mm trên 10m.
   • Độ thẳng hàng (straightness): Sai số cho phép ±3mm trên 10m.
   • Độ song song: Sai số cho phép ±5mm giữa hai đường ray.

Các thông số này phải đạt chuẩn để hệ thống ray có thể vận hành an toàn và tối ưu hiệu suất.

Chiến lược bảo trì ray cẩu Liebherr để kéo dài tuổi thọ

Bảo trì định kỳ là yếu tố sống còn để kéo dài tuổi thọ ray và đảm bảo hoạt động an toàn của cẩu Liebherr. VINALIFT khuyến nghị chiến lược bảo trì 3 cấp độ:

• Kiểm tra hàng ngày/hàng tuần:
  • Kiểm tra bằng mắt thường các vết nứt, mòn, biến dạng trên bề mặt ray và các mối nối.
  • Kiểm tra độ chặt của bu lông kẹp ray.
  • Dọn dẹp vật cản trên đường ray.
• Kiểm tra định kỳ hàng tháng/hàng quý:
  • Đo đạc chính xác khẩu độ, độ phẳng và độ thẳng hàng của ray bằng thiết bị chuyên dụng.
  • Kiểm tra độ mòn của đầu ray (thường không quá 10% chiều cao ban đầu).
  • Kiểm tra tình trạng ăn mòn tại các mối nối và vị trí cố định.
• Đại tu và sửa chữa hàng năm/vài năm một lần:
  • Xử lý các vết nứt nhỏ bằng phương pháp hàn chuyên dụng.
  • Mài phẳng bề mặt ray bị mòn hoặc biến dạng cục bộ.
  • Thay thế các đoạn ray bị hỏng nặng hoặc vượt quá giới hạn mòn.

Việc tuân thủ nghiêm ngặt lịch trình bảo trì có thể giúp kéo dài tuổi thọ ray lên đến 20-30 năm và giảm thiểu 30-50% chi phí sửa chữa đột xuất.

VINALIFT – Đối tác tin cậy trong cung cấp giải pháp ray cẩu Liebherr

Với vai trò là chuyên gia hàng đầu về thiết kế, chế tạo thiết bị nâng và kết cấu thép phi tiêu chuẩn, VINALIFT tự hào là đối tác tin cậy cung cấp các giải pháp ray cẩu chất lượng cao cho các dòng cẩu Liebherr. Chúng tôi không chỉ cung cấp sản phẩm mà còn là đơn vị tư vấn toàn diện, từ khâu khảo sát, thiết kế, chế tạo, lắp đặt đến bảo trì.

• Kinh nghiệm và chuyên môn: Hơn 15 năm kinh nghiệm trong ngành, đội ngũ kỹ sư của VINALIFT am hiểu sâu sắc về các tiêu chuẩn quốc tế như DIN 536, ASTM A759, ISO, FEM và có khả năng thiết kế hệ thống ray tối ưu cho mọi loại cẩu Liebherr.
• Vật liệu chất lượng cao: VINALIFT chỉ sử dụng thép hợp kim cao cấp nhập khẩu, đảm bảo ray có độ bền, độ cứng và khả năng chống mài mòn vượt trội, đáp ứng yêu cầu khắc nghiệt của cẩu Liebherr.
• Giải pháp tùy chỉnh: Chúng tôi cung cấp giải pháp thiết kế ray cẩu phi tiêu chuẩn, phù hợp với từng điều kiện địa chất, tải trọng và môi trường hoạt động cụ thể của dự án.
• Dịch vụ trọn gói: Từ tư vấn, thiết kế, chế tạo, vận chuyển, lắp đặt, thử tải đến bảo trì định kỳ, VINALIFT cam kết mang đến dịch vụ chuyên nghiệp, minh bạch và hiệu quả.
• Cam kết E-E-A-T: Mọi dự án đều có hồ sơ kỹ thuật đầy đủ, báo cáo thử tải minh bạch, và được kiểm định bởi các tổ chức uy tín. “Dữ liệu đo đạc thực tế tại xưởng chế tạo và lắp đặt của VINALIFT cho thấy các sản phẩm ray của chúng tôi luôn đạt dung sai lắp đặt dưới ±2mm trên 10m chiều dài, vượt xa tiêu chuẩn ngành.”

Giải pháp ray cẩu Liebherr hoàn hảo cho hiệu suất tối đa

Việc lựa chọn đầu tư hoặc thuê thiết bị nâng dựa trên thông số kỹ thuật minh bạch từ một đơn vị có năng lực thiết kế, chế tạo, lắp đặt như VINALIFT là quyết định đầu tư chính xác và bền vững cho hoạt động sản xuất. Hệ thống thiết bị nâng như cầu trục, hay cổng trục nếu được thiết kế đúng tải trọng, tốc độ nâng phù hợp và tuân thủ tiêu chuẩn an toàn FEM/ISO sẽ giúp doanh nghiệp giảm chi phí nhân công, tăng năng suất bốc dỡ hàng hóa lên gấp nhiều lần so với phương pháp thủ công.

Xem thêm: Loại ray sử dụng cho cẩu chân đế

Để nhận tư vấn kỹ thuật chi tiết và báo giá chính xác cho nhu cầu của bạn, hãy gọi ngay Hotline: 0393416686. Các chuyên gia của VINALIFT luôn sẵn sàng hỗ trợ!
