Cấu tạo cầu trục dầm kép: Bộ phận, thiết kế và nguyên lý chi tiết

Trong các ngành công nghiệp nặng, việc nâng hạ và di chuyển hàng hóa có tải trọng từ lớn đến rất lớn đòi hỏi những thiết bị nâng có độ an toàn và độ ổn định cao. Cầu trục dầm kép chính là giải pháp hoàn hảo đáp ứng các yêu cầu khắt khe này. Với tư cách là chuyên gia hàng đầu về kết cấu thép và thiết bị nâng tại VINALIFT, chúng tôi sẽ phân tích chuyên sâu về cấu tạo, thiết kế kỹ thuật cũng như nguyên lý hoạt động của hệ thống này, giúp các chủ đầu tư và kỹ sư có cái nhìn toàn diện nhất.

Tổng quan về cầu trục dầm kép

Đây là một loại thiết bị nâng hạ thuộc nhóm cầu trục chạy trên ray trên cao, được thiết kế với hai dầm chính đặt song song với nhau. Cỗ xe con (trolley) mang theo cơ cấu nâng hạ (pa lăng hoặc tời điện) sẽ di chuyển trên hệ thống ray được lắp đặt dọc theo chiều dài ở phía trên của hai dầm chính này. Thiết kế này giúp phân bổ tải trọng cực kỳ tốt, cho phép hệ thống nâng hạ các vật thể có khối lượng từ 5 tấn, 10 tấn, 50 tấn, thậm chí lên đến hàng trăm tấn với khẩu độ (khoảng cách giữa hai đường ray) rất rộng.

So với cầu trục dầm đơn (chỉ có một dầm chính và pa lăng treo bên dưới), cầu trục dầm kép sở hữu những ưu thế kỹ thuật vượt bậc:

• Tải trọng và khẩu độ lớn hơn: Khả năng chịu tải vượt trội, khẩu độ có thể lên tới 50 mét hoặc hơn mà không bị võng dầm.
• Chiều cao nâng tối ưu: Do cỗ xe con nằm phía trên dầm chính, móc cẩu có thể được kéo lên sát với trần nhà xưởng, tối ưu hóa không gian chiều cao của nhà máy.
• Độ ổn định và an toàn cao: Hai dầm song song triệt tiêu các lực vặn xoắn, giúp quá trình nâng hạ và di chuyển êm ái, an toàn tuyệt đối, đặc biệt khi hoạt động ở cường độ cao.
• Bảo dưỡng dễ dàng: Thường được trang bị sàn thao tác (sàn đi lại) dọc theo dầm chính, giúp kỹ sư dễ dàng tiếp cận để kiểm tra, bảo trì động cơ và hệ thống điện.

Chi tiết cấu tạo cầu trục dầm kép

Một hệ thống cầu trục dầm kép hoàn chỉnh được cấu thành từ hàng ngàn chi tiết cơ khí và điện tử. Tuy nhiên, về cơ bản, chúng ta có thể chia thành 5 cụm bộ phận chính sau đây:

Kết cấu thép: Dầm chính và dầm biên

Đây là “xương sống” của toàn bộ hệ thống cầu trục, chịu toàn bộ tải trọng của hàng hóa và bản thân thiết bị.

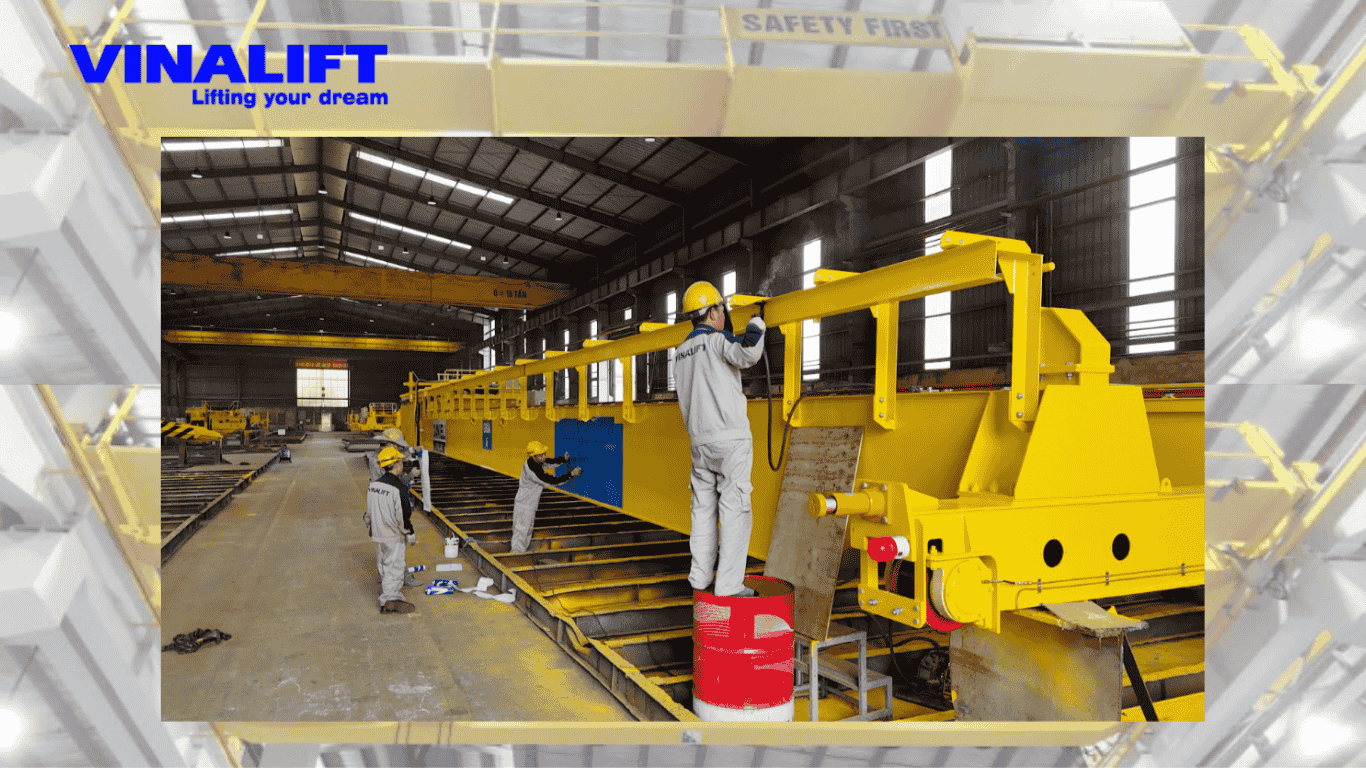

• Dầm chính (Main Girder): Gồm hai dầm đặt song song. Tại VINALIFT, dầm chính thường được thiết kế dưới dạng hộp (Box girder) hoặc dàn không gian. Dầm hộp được chế tạo từ các tấm thép cường độ cao (SS400, Q345B), bên trong có các gân tăng cứng (diaphragms) để chống biến dạng cục bộ và tăng khả năng chịu nắn xoắn. Dầm chính được tính toán độ vồng (camber) tiêu chuẩn để bù trừ độ võng khi chịu tải.
• Dầm biên (End Carriage): Được liên kết vuông góc với hai đầu của dầm chính bằng bu lông cường độ cao và hàn tĩnh điện. Dầm biên chứa các cụm bánh xe di chuyển, chịu trách nhiệm đưa toàn bộ hệ thống cầu trục chạy dọc theo chiều dài nhà xưởng.
• Sàn thao tác và lan can: Được hàn dọc theo một hoặc cả hai dầm chính, phục vụ cho việc đi lại bảo dưỡng định kỳ.

Cỗ xe con (Trolley) và cụm Pa lăng (Hoist) nâng hạ

Nếu kết cấu thép là xương sống thì cỗ xe con chính là “trái tim” thực hiện nhiệm vụ nâng hạ.

• Khung xe con: Là một hệ thống kết cấu thép nhỏ gọn, di chuyển trên đường ray gắn trên mặt dầm chính.
• Cơ cấu nâng hạ: Tùy thuộc vào tải trọng, VINALIFT sẽ trang bị cụm Pa lăng cáp điện hoặc tổ hợp tời nâng (gồm động cơ nâng, hộp giảm tốc, tang cuốn cáp, phanh thủy lực/phanh điện từ).
• Cáp tải và móc cẩu: Sử dụng cáp thép lõi đay hoặc lõi thép chuyên dụng chống vặn xoắn. Móc cẩu được chế tạo từ thép rèn hợp kim, có chốt an toàn chống trượt cáp. Đối với các ngành đặc thù, móc cẩu có thể thay thế bằng nam châm điện hoặc gầu ngoạm.

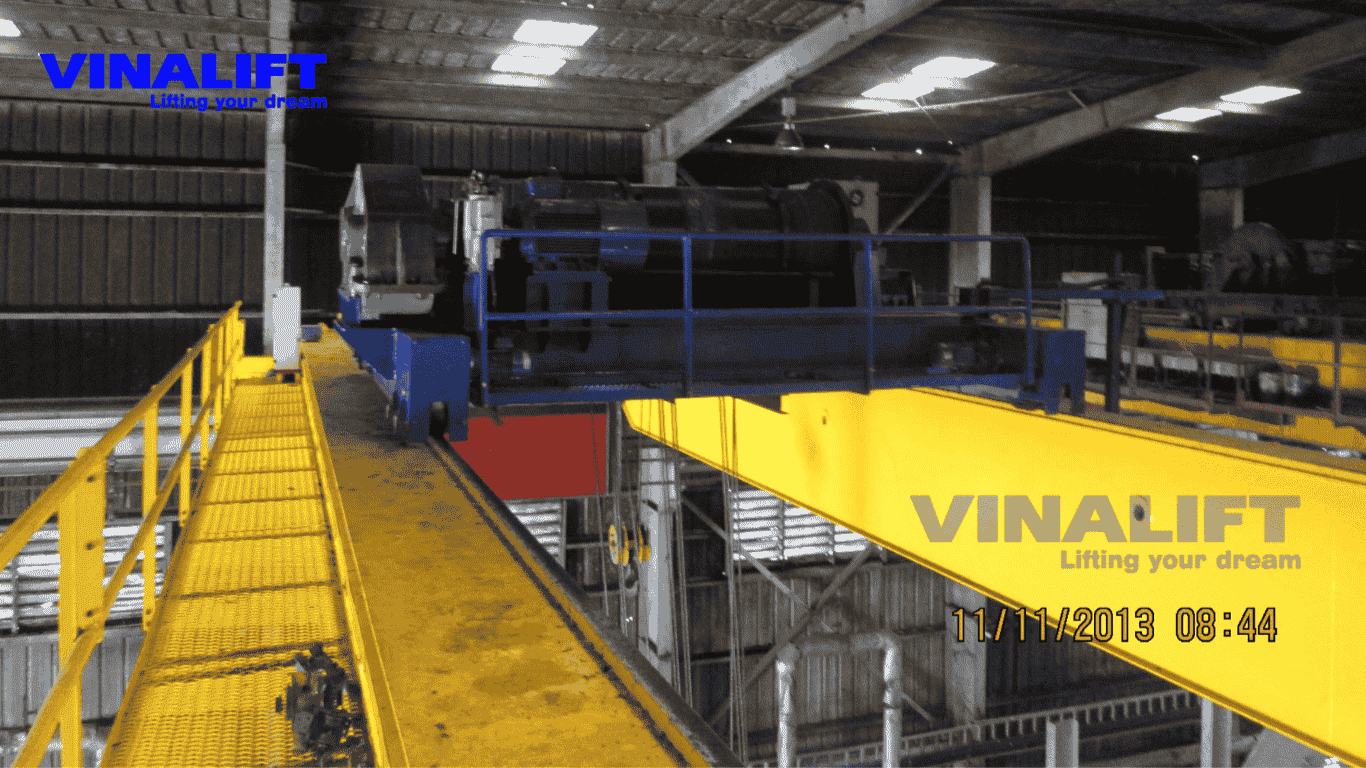

Hệ thống di chuyển cầu trục (Crane Travel Mechanism)

Hệ thống này giúp cầu trục di chuyển dọc theo đường ray (Runway rails) lắp trên cột nhà xưởng.

• Cụm bánh xe (Wheels): Được tiện CNC từ thép hợp kim đúc, bề mặt lăn được tôi cao tần để đạt độ cứng bề mặt tối đa, chống mài mòn.
• Động cơ truyền động (Drive Motors): Sử dụng động cơ liền hộp giảm tốc (Gearmotor) tích hợp phanh. Động cơ thường được điều khiển bằng biến tần (Inverter) giúp cầu trục khởi động và dừng lại êm ái, tránh hiện tượng rung lắc tải trọng (Anti-sway).

Hệ thống cấp điện và điều khiển (Electrical & Control System)

• Hệ thống cấp điện dọc (Runway Electrification): Thường sử dụng hệ thống thanh dẫn điện an toàn (Busbar) 3 pha, 4 pha hoặc 6 pha dọc theo chiều dài nhà xưởng.
• Hệ thống cấp điện ngang (Cross Travel Electrification): Sử dụng hệ thống cáp dẹt treo trên máng C (Festoon system) hoặc xích dẫn cáp (Energy chain) để cấp điện cho xe con di chuyển dọc theo dầm chính.
• Tủ điện điều khiển: Chứa các thiết bị đóng cắt, khởi động từ, biến tần, PLC. Tủ điện do VINALIFT thiết kế luôn tuân thủ tiêu chuẩn bảo vệ IP54, IP55 chống bụi và nước.
• Phương thức điều khiển: Người vận hành có thể sử dụng tay bấm điều khiển từ xa (Radio remote control), tay bấm gắn dây (Pendant) hoặc vận hành trực tiếp từ Cabin điều khiển treo dưới dầm cầu trục.

Hệ thống an toàn và cảnh báo (Safety Devices)

An toàn là yếu tố không thể thỏa hiệp trong ngành thiết bị nâng. Một cầu trục dầm kép do VINALIFT chế tạo luôn tích hợp:

• Bộ giới hạn tải trọng (Overload limiter): Tự động ngắt điện khi tải trọng vượt quá mức cho phép.
• Công tắc hành trình nâng hạ: Ngăn chặn móc cẩu va đập vào tang cuốn cáp.
• Công tắc hành trình di chuyển: Giảm tốc và dừng cầu trục/xe con khi đi đến cuối đường ray.
• Cao su giảm chấn (Buffers): Lắp ở các đầu dầm biên và xe con để hấp thụ lực va đập.
• Còi hú và đèn nháy cảnh báo khi cầu trục hoạt động.

Tiêu chuẩn thiết kế và chế tạo cầu trục dầm kép tại VINALIFT

Tại VINALIFT, mọi bản vẽ thiết kế cầu trục hai dầm đều được tính toán và mô phỏng trên các phần mềm chuyên dụng, tuân thủ nghiêm ngặt:

• Tiêu chuẩn Việt Nam: TCVN 4244:2005 (Quy phạm kỹ thuật an toàn thiết bị nâng).
• Tiêu chuẩn Châu Âu: FEM 1.001, EN 1090-1, EN 1090-2.
• Tiêu chuẩn quốc tế: ISO 4301 (Phân loại thiết bị nâng).

Quá trình chế tạo tại nhà máy VINALIFT được kiểm soát bởi hệ thống quản lý chất lượng ISO 9001:2015, ISO 14001 và ISO 45001.

• Làm sạch bề mặt: Toàn bộ thép tấm được phun bi làm sạch đạt chuẩn ISO 8501-1 Sa 2.5 trước khi sơn.
• Tiêu chuẩn hàn: Các đường hàn chịu lực chính đều được hàn tự động dưới lớp thuốc (SAW) theo tiêu chuẩn AWS D1.1. Các mối hàn được kiểm tra khuyết tật bằng phương pháp siêu âm (UT) hoặc từ tính (MT) để đảm bảo không có vết nứt ngầm.

Nguyên lý hoạt động chi tiết của cầu trục dầm kép

Nguyên lý hoạt động của cầu trục là sự kết hợp nhịp nhàng giữa 3 chuyển động cơ bản trong không gian 3 chiều (Trục X, Y, Z).

Cơ cấu nâng hạ tải trọng (Trục Z)

Khi người vận hành nhấn nút nâng, tín hiệu truyền đến tủ điện điều khiển làm mở phanh và cấp điện cho động cơ nâng. Động cơ truyền mô men xoắn qua hộp giảm tốc làm quay tang cuốn cáp. Cáp thép được cuộn vào hoặc nhả ra khỏi các rãnh trên tang, thông qua hệ thống ròng rọc trên cụm móc cẩu, kéo vật nặng lên cao hoặc hạ xuống thấp. Biến tần giúp quá trình này diễn ra từ từ, không gây giật cục.

Cơ cấu di chuyển xe con và toàn bộ hệ thống (Trục X, Y)

• Di chuyển xe con (Trục X): Động cơ trên xe con hoạt động, truyền lực tới các bánh xe chủ động, đưa toàn bộ cụm tời nâng chạy dọc theo bề mặt dầm chính (từ trái sang phải và ngược lại).
• Di chuyển cầu trục (Trục Y): Động cơ đặt tại hai đầu dầm biên đồng thời hoạt động, đẩy toàn bộ hệ thống cầu trục (bao gồm dầm chính, xe con, hàng hóa) chạy dọc theo chiều dài của nhà xưởng trên đường ray trên cao.

Ứng dụng thực tiễn của cầu trục hai dầm trong công nghiệp nặng

Sự bền bỉ và công suất lớn giúp thiết bị này trở thành lựa chọn số 1 trong các lĩnh vực.

Ngành luyện kim, nhà máy thép và đúc

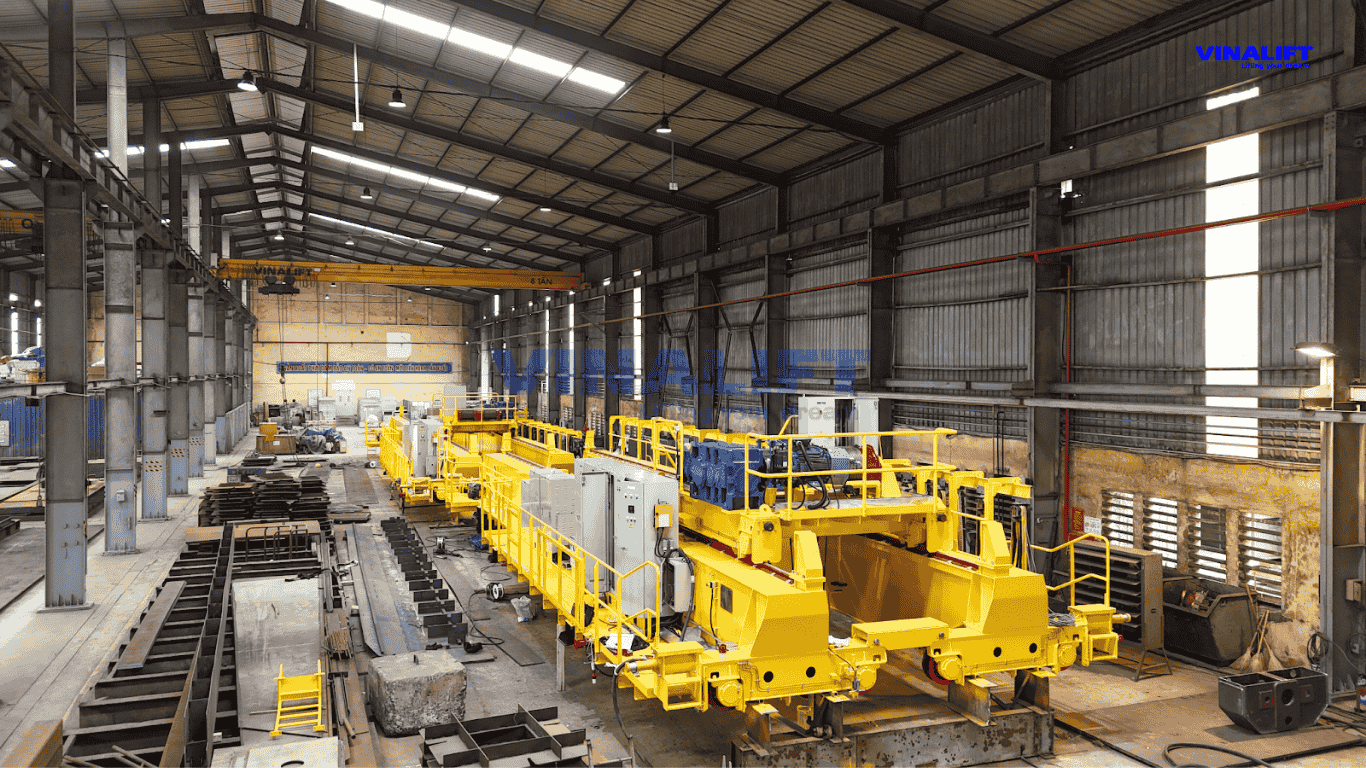

Cầu Trục Dầm Đôi 40/10 Tấn – Phục vụ nhà máy luyện thép

Trong môi trường nhiệt độ cao, bụi bẩn và làm việc liên tục (chế độ A6, A7, A8), cầu trục dầm đôi được sử dụng để cẩu các gầu rót kim loại nóng chảy, vận chuyển phôi thép, thép cuộn. Các cầu trục này được VINALIFT thiết kế đặc biệt với lớp cách nhiệt, cáp chống cháy và cabin điều hòa.

Ngành đóng tàu, cảng biển và logistics

CẦU TRỤC 30 TẤN NHÀ MÁY ĐÓNG TÀU BASON

Sử dụng để lắp ráp các block tàu thủy siêu trường siêu trọng, hoặc bốc dỡ các container tại các khu vực tập kết hàng hóa.

Nhà máy thủy điện, nhiệt điện và chế tạo cơ khí hạng nặng

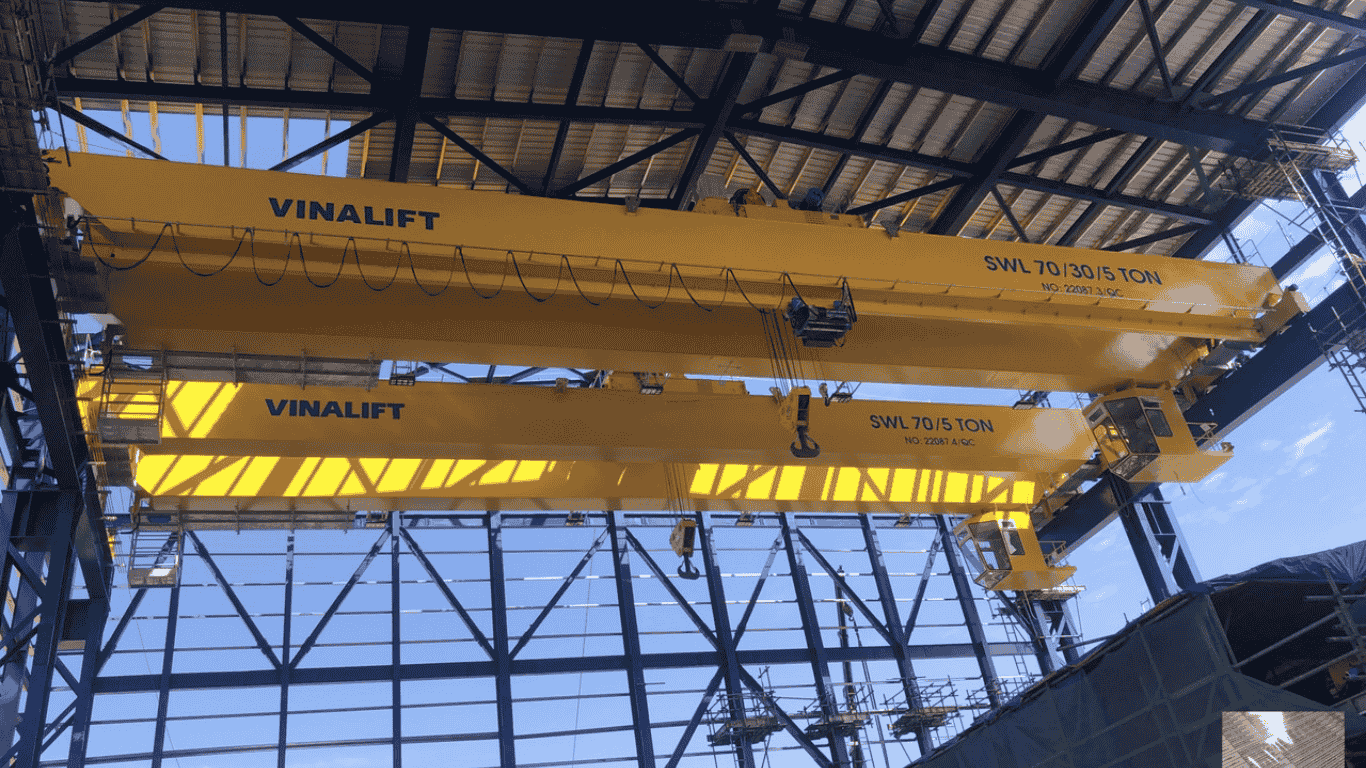

Cầu Trục Dầm Đôi 70 Tấn | Nhiệt Điện Nhơn Trạch 3&4

Cầu trục được lắp đặt trong gian máy để phục vụ quá trình lắp ráp, bảo dưỡng các tổ máy tuabin, máy phát điện có tải trọng từ vài chục đến hàng trăm tấn. Trong các nhà máy cơ khí, nó dùng để di chuyển các cỗ máy CNC, kết cấu thép lớn.

Hướng dẫn lựa chọn cầu trục dầm kép tối ưu cho nhà xưởng

Để nhận được báo giá và phương án thiết kế chính xác nhất từ các chuyên gia tư vấn, chủ đầu tư cần xác định rõ các thông số sau:

Xác định tải trọng nâng và khẩu độ

• Tải trọng nâng (Capacity): Trọng lượng tối đa của vật nặng cần nâng (Ví dụ: 10 tấn, 20 tấn, 50 tấn). Nên tính dư khoảng 10-15% so với nhu cầu thực tế.
• Khẩu độ (Span): Khoảng cách từ tâm ray bên này sang tâm ray bên kia.
• Chiều cao nâng (Lifting Height): Khoảng cách từ mặt sàn lên đến điểm cao nhất mà móc cẩu có thể vươn tới.
• Chiều dài đường chạy (Travel Length): Tổng chiều dài dọc theo nhà xưởng mà cầu trục sẽ hoạt động.

Phân cấp chế độ làm việc (Duty Cycle)

Đây là yếu tố quyết định đến độ bền và giá thành của cầu trục.

• Chế độ nhẹ (A3, A4): Dùng cho xưởng lắp ráp nhẹ, bảo dưỡng máy (tần suất sử dụng ít).
• Chế độ trung bình (A5): Dùng cho xưởng gia công cơ khí chung.
• Chế độ nặng (A6, A7, A8): Dùng cho nhà máy thép, đúc, làm việc 3 ca/ngày liên tục.

Tại sao nên chọn VINALIFT làm đối tác cung cấp thiết bị nâng?

Với nhà máy quy mô lớn, dây chuyền sản xuất hiện đại, đội ngũ kỹ sư cơ khí giàu kinh nghiệm và hệ thống quản lý chất lượng ISO 9001:2015, VINALIFT cam kết mang đến cho khách hàng những sản phẩm có độ bền vượt trội, an toàn tuyệt đối và chi phí bảo trì thấp nhất. Sự thành công của hàng loạt dự án tại các nhà máy nhiệt điện, thủy điện, cảng biển lớn trên toàn quốc chính là minh chứng rõ nét nhất cho năng lực và uy tín của VINALIFT.
