Cấu tạo cầu trục dầm đơn và nguyên lý hoạt động

Cấu tạo cầu trục dầm đơn thường khiến nhiều kỹ sư và nhà quản lý băn khoăn về hiệu suất, độ an toàn cùng chi phí đầu tư ban đầu so với hiệu quả dài hạn. VINALIFT  cung cấp cái nhìn toàn diện về cấu trúc kỹ thuật, nguyên lý hoạt động và các tiêu chuẩn thiết kế để bạn đưa ra quyết định tối ưu.

Cấu Tạo Cầu Trục Dầm Đơn

Cầu trục dầm đơn là một trong những loại thiết bị nâng hạ công nghiệp phổ biến nhất, được ứng dụng rộng rãi trong các nhà xưởng, kho bãi và dây chuyền sản xuất nhờ khả năng vận hành linh hoạt, chi phí đầu tư tối ưu và hiệu quả cao. Tuy nhiên, để tối đa hóa hiệu suất và đảm bảo an toàn, việc hiểu rõ kết cấu cầu trục dầm đơn và nguyên lý hoạt động của từng bộ phận cầu trục dầm đơn là cực kỳ quan trọng. Bài viết này, dựa trên kinh nghiệm thực tiễn và tiêu chuẩn quốc tế của VINALIFT, sẽ đi sâu phân tích từng chi tiết của cầu trục dầm đơn, giúp quý khách hàng, kỹ sư và ban quản lý dự án có cái nhìn toàn diện và chính xác nhất.

Dầm Chính (Main Girder):

Dầm chính là cấu kiện chịu lực chủ yếu, nâng đỡ toàn bộ tải trọng và hệ thống palang. Trong thiết kế cầu trục dầm đơn, dầm thường được chế tạo từ thép hình hoặc thép tổ hợp dạng hộp, đảm bảo độ cứng vững và khả năng chịu uốn xoắn cao.

• Chất liệu và Tiêu chuẩn: Thường sử dụng thép kết cấu cao cấp như SS400 (Nhật Bản), Q345B (Trung Quốc) hoặc tương đương S275/S355 (Châu Âu). Tiêu chuẩn thiết kế tuân thủ FEM (Liên đoàn các nhà sản xuất thiết bị nâng hạ Châu Âu) và ISO 4301 về phân loại chế độ làm việc.
• Cấu tạo:
  • Dầm hộp (Box Girder): Phổ biến nhất, được hàn từ các tấm thép, tạo thành mặt cắt hình hộp kín. Ưu điểm là độ bền xoắn cao, trọng lượng tối ưu và dễ dàng tích hợp đường ray cho palang. Ví dụ: Dầm hộp VINALIFT cho cầu trục 5 tấn, khẩu độ 15m thường có chiều cao dầm khoảng 600-800mm đạt độ võng tối ưu L/800 – L/1000 tuỳ theo yêu cầu thiết kế.
  • Dầm chữ I (I-Beam): Đơn giản hơn, thường dùng cho cầu trục tải trọng nhỏ hoặc trung bình (dưới 3 tấn). Ưu điểm là chế tạo nhanh, chi phí thấp.
• Tích hợp ray: Phía dưới dầm chính có một đường ray chuyên dụng để palang điện di chuyển. Độ chính xác của đường ray ảnh hưởng trực tiếp đến sự ổn định khi palang chạy.

Việc thiết kế dầm chính tuân thủ nghiêm ngặt các tổ hợp tải trọng và hệ số an toàn theo TCVN 4244:2005, đảm bảo triệt tiêu các ứng suất dư và biến dạng trong quá trình làm việc lâu dài.

Dữ liệu đo đạc thực tế tại xưởng chế tạo và lắp đặt của VINALIFT cho thấy, dầm chính được thiết kế đúng tiêu chuẩn FEM có thể chịu được 100.000 đến 2 triệu chu kỳ làm việc trong suốt vòng đời, tùy thuộc vào cấp độ sử dụng (ví dụ: cấp M3-M5).

Dầm Biên (End Carriage):

Dầm biên là hai cấu kiện đặt ở hai đầu của dầm chính, có nhiệm vụ liên kết dầm chính với đường ray và chứa hệ thống bánh xe di chuyển cầu trục.

• Cấu tạo: Thường là thép hộp hoặc thép tổ hợp, được chế tạo với độ chính xác cao để đảm bảo sự thẳng hàng và cân bằng khi di chuyển.
• Bánh xe di chuyển (Wheel Blocks): Là các bộ phận quan trọng nhất của dầm biên, được làm từ thép đúc hoặc thép hợp kim chịu mài mòn cao.
  • Loại bánh xe: Bánh xe thường là loại vành kép (double flanged) hoặc vành đơn (single flanged) để giữ cầu trục trên ray. VINALIFT ưu tiên sử dụng bánh xe có độ cứng bề mặt đạt HB 300-350.
  • Hệ thống dẫn động: Mỗi dầm biên thường được trang bị một hoặc nhiều động cơ giảm tốc (geared motor) để dẫn động các bánh xe. Công suất động cơ di chuyển cầu trục thường từ 0.37kW đến 2.2kW tùy tải trọng và tốc độ yêu cầu.
• Giảm chấn (Buffer): Các bộ giảm chấn bằng cao su hoặc thủy lực được lắp đặt ở hai đầu dầm biên để hấp thụ xung lực khi cầu trục va chạm với vật cản hoặc dừng khẩn cấp, bảo vệ kết cấu và tăng an toàn.

Theo TCVN 4244:2005, với các cơ cấu di chuyển có tốc độ lớn hơn 40 m/phút, VINALIFT trang bị hệ thống công tắc giới hạn hành trình chuyên dụng, đảm bảo kiểm soát an toàn tuyệt đối ngay cả ở tốc độ cao

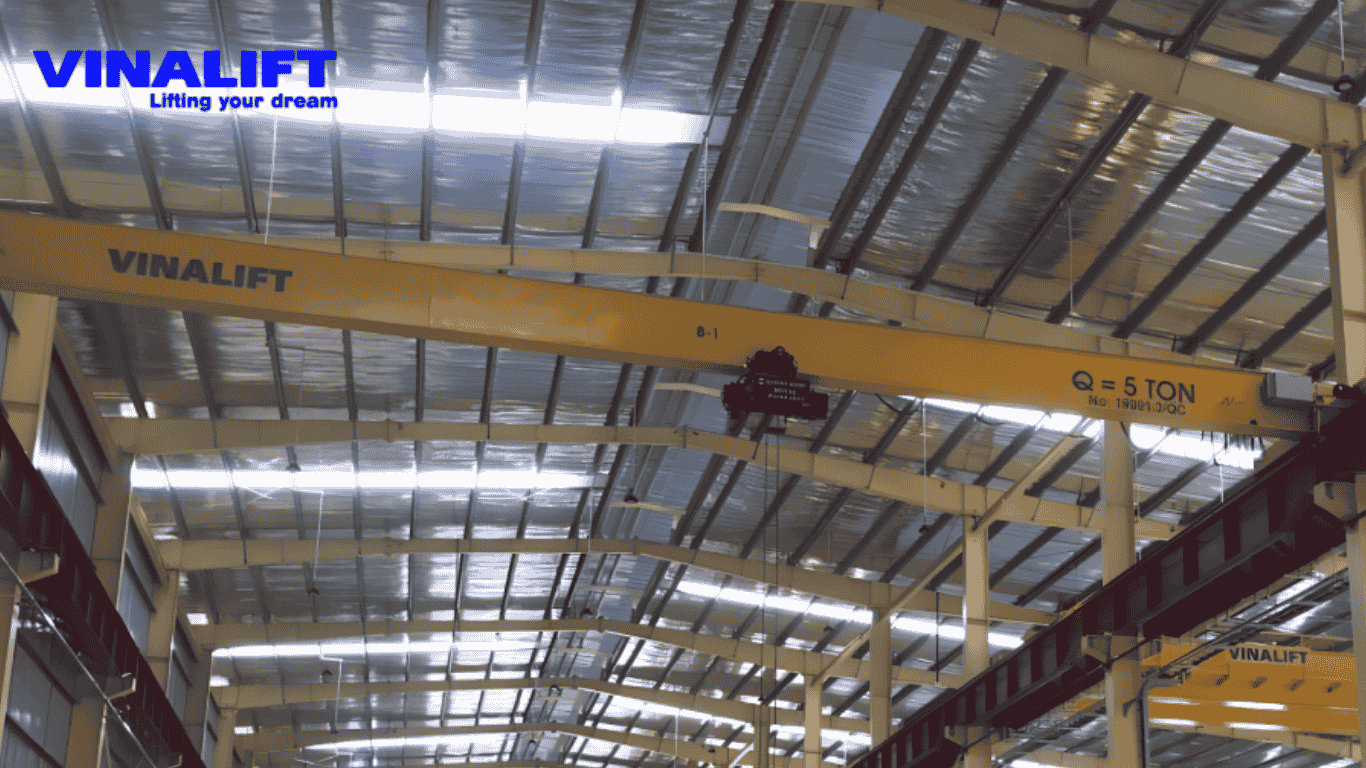

Palang Điện (Electric Hoist)

Palang điện là bộ phận trực tiếp thực hiện chức năng nâng hạ tải trọng và di chuyển dọc theo dầm chính. Đây là một trong những bộ phận cầu trục dầm đơn phức tạp và quan trọng nhất.

• Phân loại:
  • Palang cáp điện (Wire Rope Hoist): Sử dụng cáp thép để nâng hạ, phù hợp với tải trọng lớn và hành trình nâng cao. Ví dụ: Palang cáp điện VINALIFT có tải trọng từ 1 tấn đến 50 tấn, tốc độ nâng từ 3.5 đến 12 m/phút.
  • Palang xích điện (Electric Chain Hoist): Sử dụng xích tải, thích hợp cho tải trọng nhỏ hơn (dưới 5 tấn) và hành trình nâng không quá cao, yêu cầu độ chính xác.
• Các thành phần chính của palang:
  • Động cơ nâng (Hoisting Motor): Cung cấp lực kéo cho tang cuốn cáp hoặc xích. Thường là động cơ có phanh điện từ, công suất từ 1.5kW đến 30kW.
  • Hộp giảm tốc (Gearbox): Giảm tốc độ quay của động cơ và tăng mô-men xoắn, giúp nâng tải nặng một cách mượt mà và an toàn.
  • Tang cuốn cáp/Đĩa xích (Rope Drum/Chain Sprocket): Bộ phận cuốn nhả cáp hoặc xích tải.
  • Hệ thống móc cẩu (Hook Block): Bao gồm móc cẩu, ròng rọc và con lăn, là điểm tiếp xúc trực tiếp với tải. Móc cẩu VINALIFT đạt cấp độ an toàn T80 theo tiêu chuẩn EN.
  • Bộ giới hạn hành trình (Limit Switch): Ngăn chặn móc cẩu đi quá giới hạn nâng/hạ, bảo vệ palang và kết cấu.
  • Bộ giới hạn quá tải (Overload Limit Switch): Tự động ngắt khi tải trọng vượt quá 110% tải trọng định mức, đảm bảo an toàn tối đa cho thiết bị và người vận hành.

VINALIFT ưu tiên sử dụng palang có xuất xứ G7 hoặc Hàn Quốc cho các dự án yêu cầu chế độ làm việc nặng (M5-M7), đảm bảo tuổi thọ thiết bị theo đúng phân nhóm cơ cấu quy định trong TCVN 4244:2005.

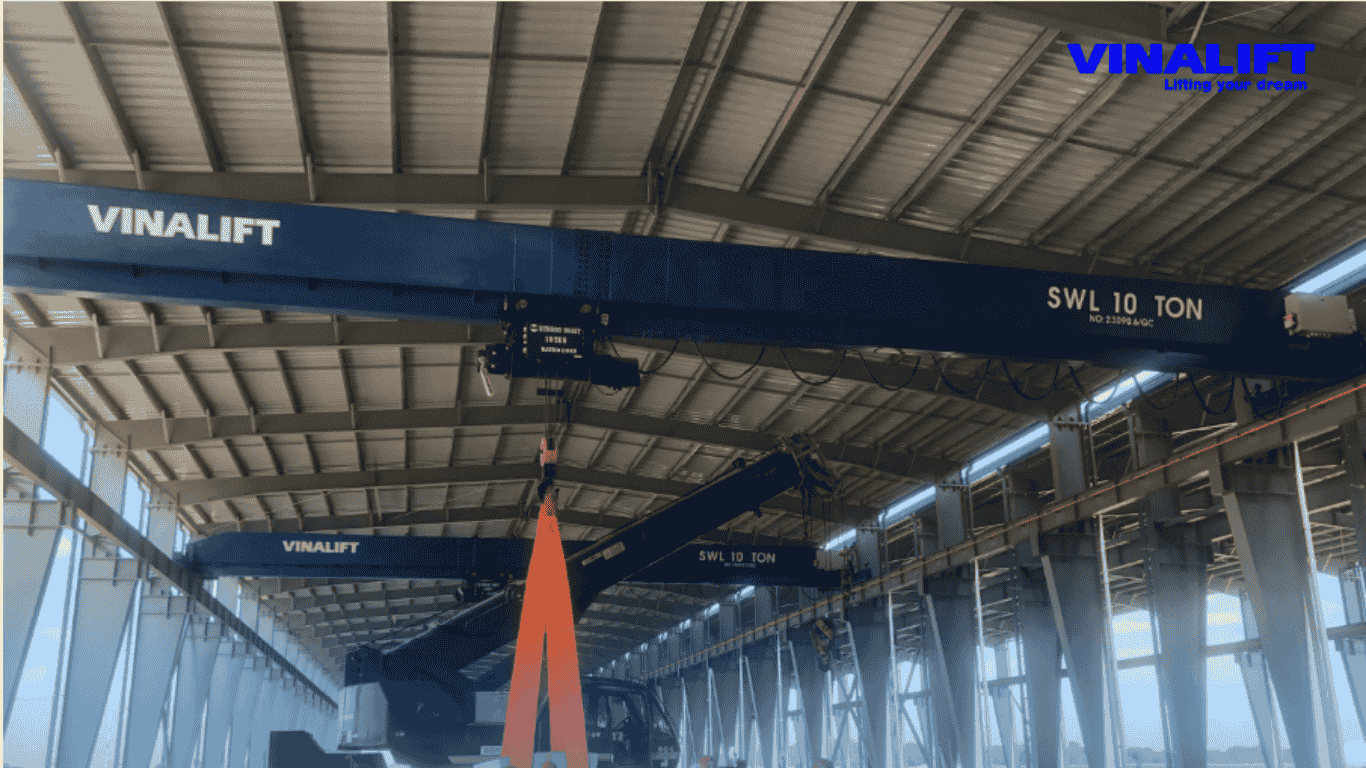

Hệ Thống Điện và Điều Khiển Thông Minh

Hệ thống điện và điều khiển là cấu trúc kỹ thuật giúp vận hành cầu trục một cách an toàn và hiệu quả.

• Tủ điện điều khiển (Control Panel): Chứa các thiết bị điều khiển chính như Contactor, Relay, Aptomat, Biến tần (VFD – Variable Frequency Drive) và PLC (Programmable Logic Controller). VINALIFT sử dụng biến tần của các thương hiệu uy tín như Schneider, Siemens, Yaskawa để điều khiển tốc độ mềm mại, chống rung lắc, tiết kiệm đến 30% điện năng so với hệ thống khởi động trực tiếp.
• Hệ thống cấp điện cho palang (Festoon Cable System): Dây cáp điện được treo trên con lăn di chuyển dọc theo dầm chính, đảm bảo cấp điện liên tục cho palang.
• Hệ thống cấp điện cho cầu trục (Busbar/Cable Trolley): Cung cấp điện cho toàn bộ cầu trục từ nguồn điện chính. Hệ thống thanh dẫn điện an toàn (Busbar) là lựa chọn tối ưu về độ bền và an toàn, đặc biệt trong môi trường bụi bẩn hoặc ăn mòn.
• Thiết bị điều khiển:
  • Tay bấm điều khiển có dây (Pendant Control): Phổ biến, trực tiếp và đáng tin cậy.
  • Điều khiển từ xa không dây (Wireless Remote Control): Tăng tính linh hoạt, an toàn cho người vận hành, đặc biệt khi làm việc với tải lớn hoặc trong môi trường nguy hiểm. Phạm vi hoạt động hiệu quả thường lên đến 100m.
• Công tắc dừng khẩn cấp (Emergency Stop): Thiết bị an toàn tối quan trọng, cho phép ngắt toàn bộ nguồn điện và dừng mọi hoạt động của cầu trục ngay lập tức trong trường hợp khẩn cấp.

Nguyên Lý Hoạt Động Của Cầu Trục Dầm Đơn

Nguyên lý hoạt động của cầu trục dầm đơn khá đơn giản nhưng hiệu quả. Khi nhận lệnh từ bộ điều khiển (tay bấm hoặc remote), hệ thống điện sẽ kích hoạt các động cơ:

• Nâng hạ tải: Động cơ nâng của palang quay, thông qua hộp giảm tốc, làm tang cuốn cáp hoặc đĩa xích quay, kéo móc cẩu lên hoặc hạ xuống. Tốc độ nâng hạ có thể điều chỉnh qua biến tần để đảm bảo sự chính xác.
• Di chuyển ngang (dọc dầm chính): Động cơ di chuyển ngang của palang kích hoạt, làm các bánh xe của palang lăn trên đường ray dưới dầm chính, đưa tải đến vị trí mong muốn dọc theo khẩu độ cầu trục.
• Di chuyển dọc (dọc nhà xưởng): Động cơ di chuyển cầu trục tại dầm biên kích hoạt, làm các bánh xe của dầm biên lăn trên hệ thống ray chạy dọc nhà xưởng, di chuyển toàn bộ cầu trục cùng với tải đến khu vực làm việc.

Tất cả các chuyển động này được phối hợp nhịp nhàng, có thể diễn ra độc lập hoặc đồng thời, cho phép cầu trục dầm đơn thực hiện nhiệm vụ bốc xếp, di chuyển vật liệu trong không gian ba chiều một cách linh hoạt và hiệu quả. Các cảm biến giới hạn, chống va đập và quá tải luôn hoạt động để đảm bảo an toàn tuyệt đối trong mọi chu trình vận hành.

So Sánh Cấu Tạo Cầu Trục Dầm Đơn Với Cầu Trục Dầm Đôi

Mặc dù có cùng nguyên lý hoạt động cơ bản, cầu trục dầm đơn và cầu trục dầm đôi có những khác biệt rõ rệt về cấu tạo và ứng dụng. Việc hiểu rõ những khác biệt này là chìa khóa để lựa chọn giải pháp phù hợp nhất.

Tiêu Chí	Cầu Trục Dầm Đơn	Cầu Trục Dầm Đôi
Cấu tạo dầm chính	Một dầm thép hình hộp hoặc chữ I.	Hai dầm thép hình hộp hoặc giàn song song.
Vị trí Palang	Treo phía dưới dầm chính hoặc chạy phía trên dầm (thiết kế đặc biệt).	Đặt trên ray phía trên hai dầm chính.
Tải trọng nâng	Thường từ 0.5 tấn đến 10 – 12 tấn	Thường từ 5 tấn đến 100 tấn (hoặc hơn).
Khẩu độ (Span)	Thường dưới 25 mét.	Có thể lên đến 35 mét hoặc hơn.
Chiều cao nâng	Bị giới hạn bởi chiều cao nhà xưởng và vị trí palang treo.	Chiều cao nâng tối ưu hơn do palang nằm trên dầm, không chiếm không gian phía dưới.
Chi phí đầu tư	Thấp hơn, tiết kiệm khoảng 15-30% so với dầm đôi cùng tải trọng.	Cao hơn do kết cấu phức tạp và tải trọng lớn.
Ứng dụng điển hình	Nhà xưởng quy mô vừa và nhỏ, kho bãi, xưởng gia công cơ khí nhẹ.	Nhà máy thép, đúc, xi măng, cảng, công trình thủy điện.

Lưu ý: Lựa chọn giữa cầu trục dầm đơn và dầm đôi cần dựa trên phân tích kỹ lưỡng về tải trọng yêu cầu, khẩu độ nhà xưởng, chiều cao nâng cần thiết, tần suất làm việc và ngân sách đầu tư. Các kỹ sư của VINALIFT có thể tư vấn giải pháp tối ưu dựa trên dữ liệu mặt bằng và nhu cầu thực tế của quý khách hàng.

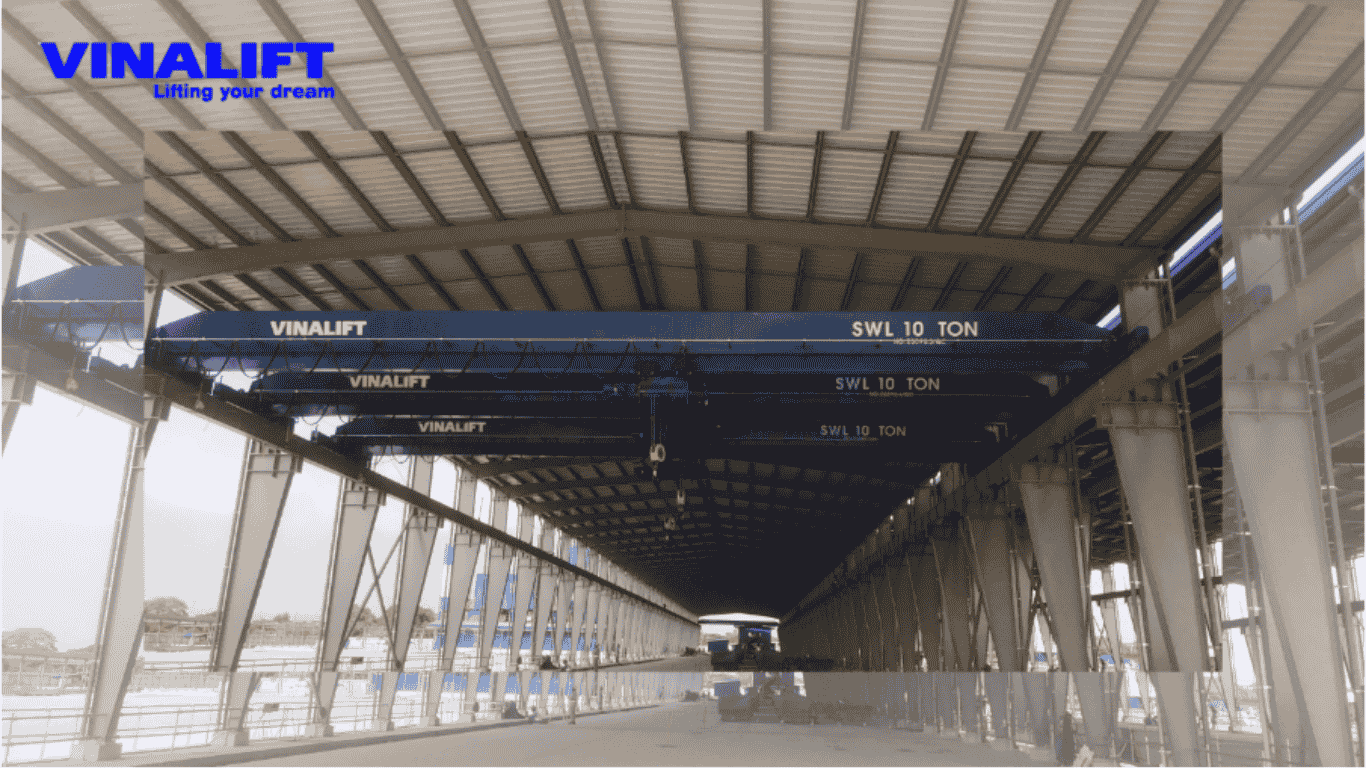

Hướng Dẫn Thiết Kế và Lựa Chọn Cầu Trục Dầm Đơn

Để thiết kế cầu trục dầm đơn hiệu quả, cần tuân thủ các nguyên tắc kỹ thuật và xem xét các yếu tố sau:

Phân tích Nhu cầu và Môi trường Làm việc:

• Tải trọng định mức (Rated Capacity): Xác định tải trọng lớn nhất cần nâng. Nên cộng thêm khoảng 20-30% dung sai an toàn cho tải trọng tối đa dự kiến. Ví dụ: Nếu thường xuyên nâng 3 tấn, nên chọn cầu trục 5 tấn.
• Khẩu độ (Span): Đo khoảng cách giữa hai đường ray của cầu trục. Đây là yếu tố quyết định chiều dài dầm chính.
• Chiều cao nâng (Lifting Height): Khoảng cách từ mặt sàn đến điểm cao nhất của móc cẩu. VINALIFT luôn tính toán để tối ưu chiều cao nâng khả dụng trong mọi nhà xưởng.
• Tần suất và chế độ làm việc (Duty Class – FEM/ISO):
  • M3 (nhẹ): 10-20 chu kỳ/giờ, tải trọng dưới 50% định mức. Phù hợp kho bãi ít hoạt động.
  • M4 (trung bình): 20-40 chu kỳ/giờ, tải trọng lên đến 63% định mức. Phù hợp xưởng sản xuất thông thường.
  • M5 (nặng): Hơn 40 chu kỳ/giờ, tải trọng lên đến 80% định mức. Phù hợp nhà máy thép, đúc.
• Môi trường: Bụi bẩn, hóa chất, nhiệt độ cao, chống cháy nổ (Ex-proof) cần thiết kế đặc biệt và chọn vật liệu phù hợp.

Lựa chọn Palang và Hệ thống Điện:

• Loại palang: Palang cáp cho tải nặng và cao, palang xích cho tải nhẹ và yêu cầu chính xác.
• Tốc độ: Tốc độ nâng hạ và di chuyển nên được tính toán để tối ưu năng suất. Ví dụ: Cầu trục 5 tấn với tốc độ nâng 8 m/phút có thể thực hiện 60 chu kỳ nâng/giờ (tương đương 1 tấn/phút).
• Biến tần: Luôn khuyến nghị sử dụng biến tần cho cả động cơ nâng và di chuyển để đảm bảo chuyển động mượt mà, giảm sốc tải và kéo dài tuổi thọ cơ cấu.
• Hệ thống điều khiển: Điều khiển từ xa là lựa chọn tối ưu cho sự an toàn và linh hoạt.

Tiêu chuẩn và Quy định An toàn:

Mọi thiết bị nâng hạ của VINALIFT đều tuân thủ các tiêu chuẩn an toàn nghiêm ngặt:

• Tiêu chuẩn FEM 1.001 (Châu Âu) và ISO 4301-1 (Quốc tế): Phân loại cơ cấu nâng và cầu trục theo chu kỳ làm việc, giúp lựa chọn thiết bị phù hợp với tuổi thọ thiết kế.
• Quy chuẩn Việt Nam QCVN 07:2016/BGTVT: Quy định về an toàn lao động đối với thiết bị nâng.
• Thử tải (Load Testing): Mọi cầu trục do VINALIFT chế tạo và lắp đặt đều được thử tải tĩnh 125% và thử tải động 110% tải trọng định mức, có biên bản kiểm định rõ ràng trước khi bàn giao.

Các kỹ sư của VINALIFT sẽ khảo sát thực địa, phân tích nhu cầu và lập bản vẽ thiết kế cầu trục dầm đơn chi tiết, bao gồm cả phân tích kết cấu và tính toán tải trọng tối ưu cho nhà xưởng của bạn.

Đầu Tư Thông Minh với Giải Pháp Cầu Trục Dầm Đơn Từ VINALIFT

Việc lựa chọn đầu tư hoặc thuê thiết bị nâng dựa trên thông số kỹ thuật minh bạch từ một đơn vị có năng lực thiết kế, chế tạo, lắp đặt như VINALIFT là quyết định đầu tư chính xác và bền vững cho hoạt động sản xuất. Hệ thống thiết bị nâng như cầu trục dầm đơn, hay cổng trục nếu được thiết kế đúng tải trọng, tốc độ nâng phù hợp và tuân thủ tiêu chuẩn an toàn FEM/ISO sẽ giúp doanh nghiệp giảm chi phí nhân công, rủi ro tai nạn lao động, tăng năng suất bốc dỡ hàng hóa lên gấp nhiều lần so với phương pháp thủ công. Một cầu trục 5 tấn của VINALIFT có thể thay thế hiệu quả 4 đến 6 lao động, giảm 70% chi phí vận hành so với thủ công trong dài hạn.
