Trong lĩnh vực bốc xếp, vận chuyển hàng hóa tại cảng biển, nhà máy đóng tàu, giàn khoan hoặc khu công nghiệp, cẩu chân đế thủy lực là thiết bị không thể thiếu. Bài viết này giúp bạn hiểu rõ khái niệm, cấu tạo và ưu điểm của loại cẩu đặc biệt này.
Cẩu chân đế thủy lực là gì?
Cẩu chân đế thủy lực là thiết bị nâng hạ công nghiệp được bố trí cố định tại chân đế hoặc móng bê tông, đôi khi chạy ray, hoạt động dựa trên hệ thống thủy lực gồm bơm dầu, xi lanh, van điều khiển. Những thiết bị này được thiết kế để nâng, hạ, xoay cần, thay đổi tầm với, đảm bảo độ chính xác cao và chịu tải lớn.
Khác với loại cẩu chỉ kéo bằng cáp/máy kéo, cẩu chân đế thủy lực sử dụng áp suất thủy lực cho các thao tác, giúp thao tác mượt, giảm sốc, hạn chế rung lắc. Nó thường áp dụng trong cảng biển, nhà máy đóng tàu, bến hàng rời, giàn khoan – nơi cần thiết độ ổn định cao và khả năng làm việc liên tục dưới tải nặng.
Thông số kỹ thuật
- Tải trọng nâng: 25 – 80 tấn
- Tầm với (reach): 4 mét đến 36,5 mét
- Chiều cao nâng trên ray: 36 mét
- Chiều cao nâng dưới ray: 10 mét
- Tốc độ nâng vật (full load): 108 m/phút
- Tốc độ nâng cần: 50 ~ 70 giây
- Tốc độ quay cần: ~ 1.26 vòng/phút
- Chế độ làm việc: trung bình – nặng (suitable cho cảng biển, nhà máy đóng tàu…)

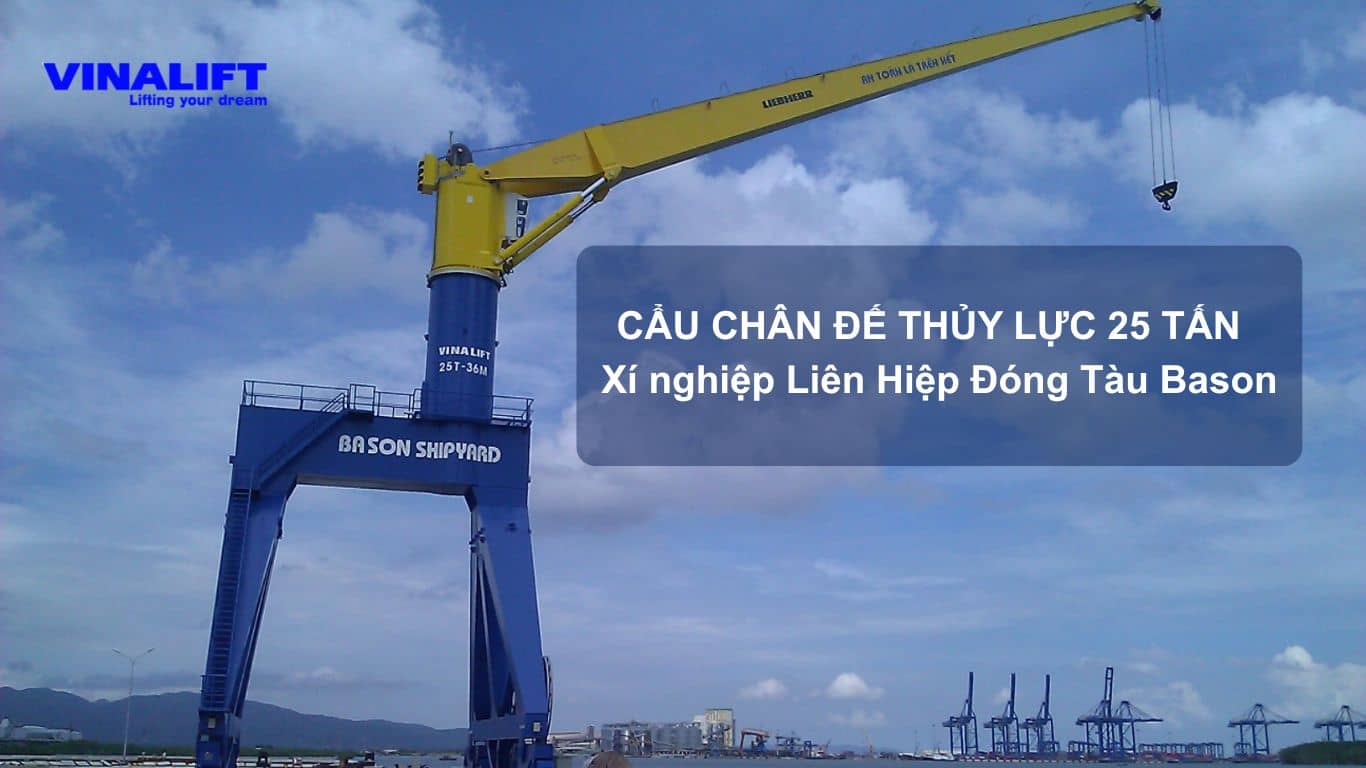

Cẩu chân đế thủy lực 25 tấn xí nghiệp liên hiệp đóng tàu Bason
Một ví dụ thực tế:
- Dự án Cẩu chân đế thủy lực 45 tấn – Cảng Long Sơn
+ Tải trọng: 45 tấn
+ Bán kính làm việc (reach): 4 → 36 mét
+ Khẩu độ tâm ray: 18 mét
+ Tốc độ nâng/hạ tải: 0 – 23 m/phút
+ Tốc độ quay: 0-1.23 vòng/phút
Cấu tạo chi tiết
Một cẩu chân đế thủy lực tiêu chuẩn bao gồm các phần sau:
Chân đế
- Là phần đặt cố định lên móng hoặc ray. Chịu toàn bộ tải trọng thẳng đứng & moment xoắn.
- Thép chịu lực cao, móng bê tông chắc chắn.
Cần nâng / Boom
- Có thể thay đổi góc nhờ xi lanh thủy lực; đôi khi hỗ trợ xoay.
- Cấu trúc dạng ống hộp hoặc dàn không gian để giữ trọng lượng nhẹ nhất có thể, nhưng vẫn chịu được lực lớn.
Hệ thủy lực
- Bơm dầu áp suất, xi lanh thủy lực (đôi khi dạng tác động kép) để điều khiển nâng/hạ, nghiêng hoặc xoay cần nếu thiết kế.
- Van phân phối, đường ống, hệ lọc dầu, bình hồi dầu.

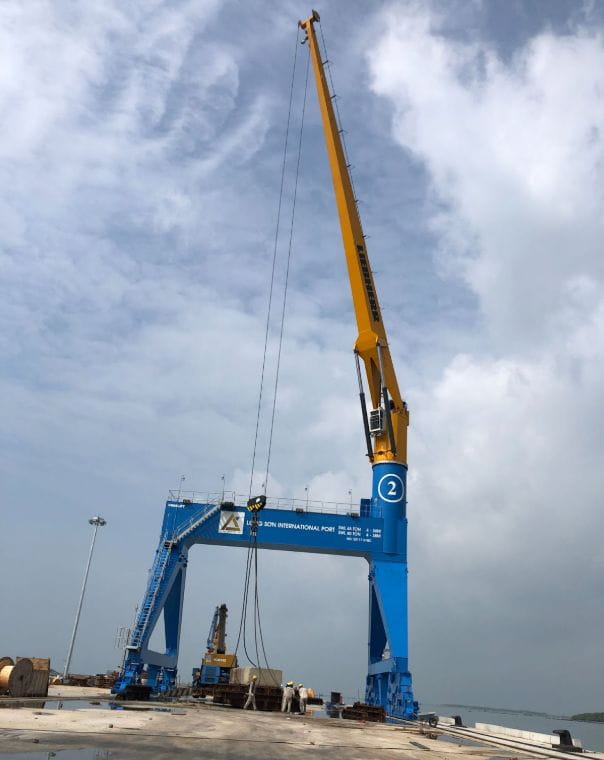

Cấu tạo chi tiết của cẩu chân đế thủy lực
Tang cuốn cáp, móc hoặc spreader/gầu ngoạm
- Khi nâng container thường dùng spreader; khi nâng hàng rời dùng gầu hoặc móc. Dù sử dụng thủy lực, vẫn có cáp & drum trong nhiều thiết kế để hỗ trợ.
Ray di chuyển chân đế (nếu có thiết kế ray)
- Cho phép chân đế di chuyển ngang trên ray
- Khẩu độ ray được thiết kế phù hợp với yêu cầu của từng cảng biển khác nhau.
Hệ truyền động quay & cabin điều khiển
- Phần xoay cần: motor + vòng bi xoay.
- Cabin điều khiển kèm hệ điện, van, cảm biến gió, tải trọng.
Ưu điểm vượt trội
- Linh hoạt trong vận hành: Khi cần nâng hạ hoặc thay đổi tầm với, hệ thủy lực giúp thao tác rất mượt, ít rung lắc.
- Chịu tải ổn định ở mọi góc & tầm với: Ví dụ Long Sơn – 45 tấn vẫn nâng 45 tấn ở bán kính dao động tới 36m không suy giảm đáng kể.
- Ít hao mòn & chi phí bảo trì thấp hơn nếu thiết kế tốt, vật liệu chất lượng, hệ xi lanh mạ crom-niken chống mài mòn.

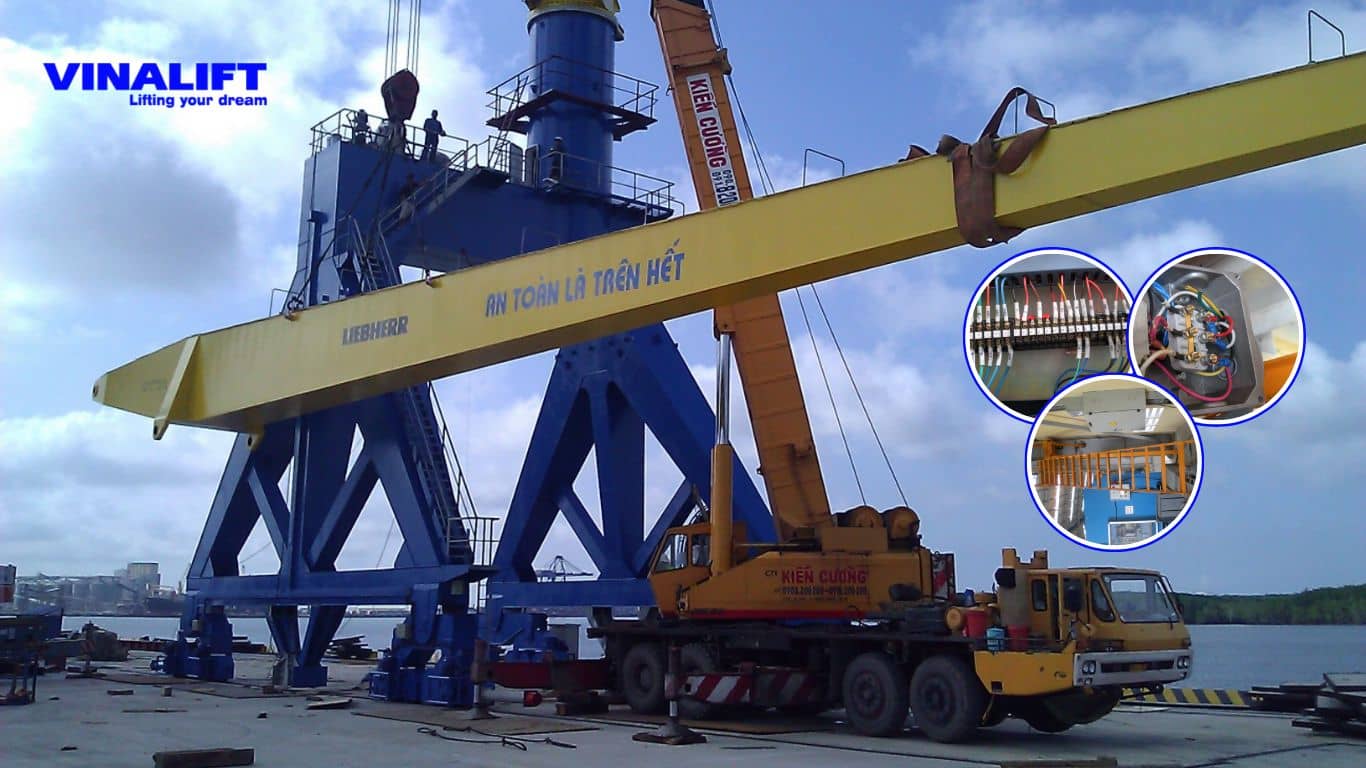

Ưu điểm của cẩu chân đế thủy lực
- Ứng dụng linh hoạt: cảng biển, bến hàng rời, đóng tàu… Thiết bị đáp ứng được môi trường biển, cần hoạt động cao.
- Tiêu chuẩn kỹ thuật và an toàn cao: các model đạt FEM, QCVN, các quy chuẩn kỹ thuật Việt Nam; kiểm định rigor (ví dụ Bason được Trung tâm kiểm định quân đội cấp phép).
Ứng dụng thực tế
- Cảng Long Sơn : cẩu chân đế thủy lực 45 tấn, reach 36m, vận hành ổn định sau kiểm định. Cẩu vận hành cùng với khung chụp container
- Cảng Chân Mây: dùng 2 cẩu chân đế 45 tấn để xử lý đa dạng hàng hóa, container + vật liệu rời. Cẩu vận hành cùng với gầu ngoạm
Kết luận
Cẩu chân đế thủy lực là giải pháp tối ưu cho bến cảng, và nhà máy đóng tàu, nơi yêu cầu vận hành mạnh mẽ – chính xác – an toàn.
VINALIFT tự hào là đơn vị thiết kế – chế tạo – lắp đặt cẩu chân đế thủy lực theo tiêu chuẩn quốc tế, đáp ứng mọi yêu cầu kỹ thuật khắt khe nhất.
