Thế nào là cầu trục một dầm? Phân loại, nguyên lý và ứng dụng thực tế

Thế nào là cầu trục một dầm là thắc mắc phổ biến của các doanh nghiệp đang tìm kiếm giải pháp nâng hạ tối ưu, bởi việc thiếu thông tin chuyên sâu về thông số và tiêu chuẩn có thể dẫn đến lựa chọn kém hiệu quả. Để giải quyết triệt để vấn đề này, VINALIFT cung cấp một cái nhìn toàn diện, đáng tin cậy về cấu tạo, nguyên lý, phân loại và ứng dụng thực tế của loại thiết bị nâng hạ này.

Menu Bài Viết

Cầu Trục Một Dầm Là Gì? Định Nghĩa và Vai Trò

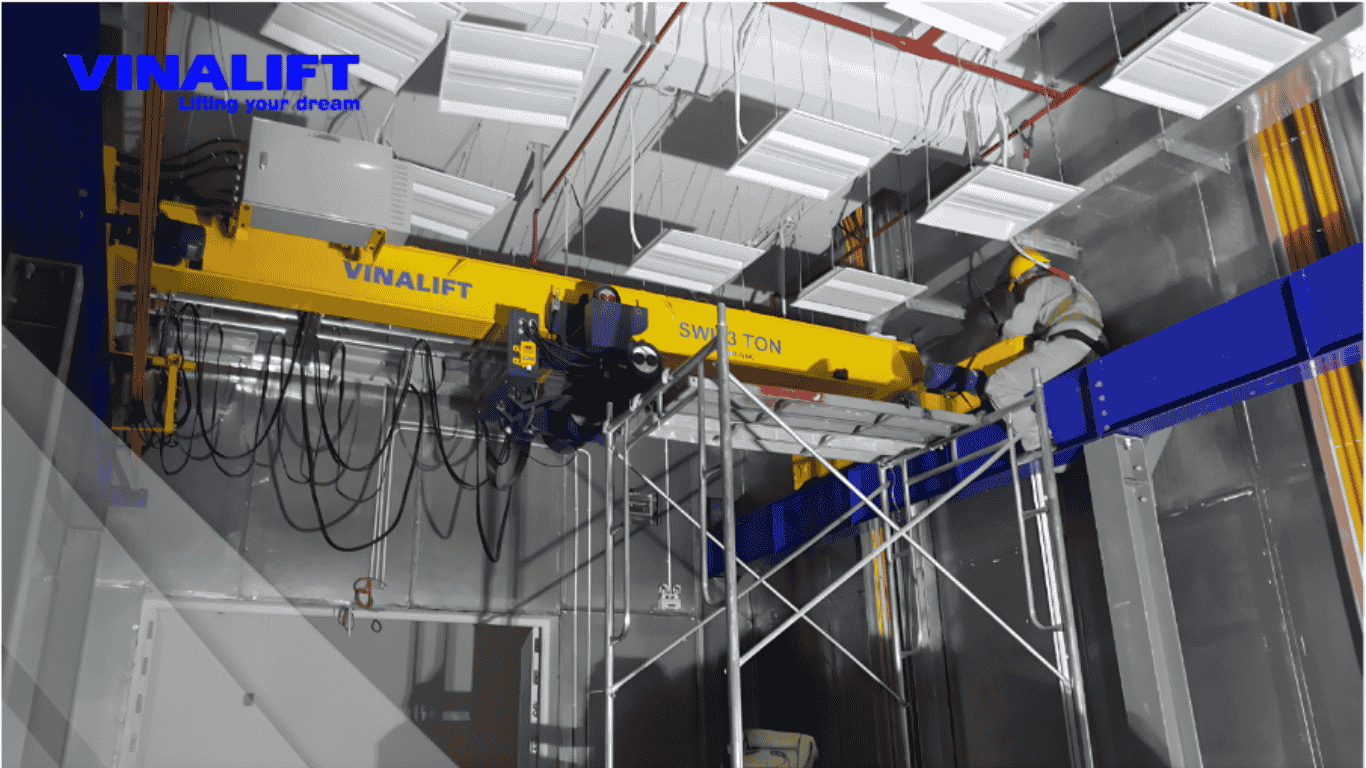

Cầu trục một dầm, hay còn gọi là cầu trục dầm đơn, là một loại thiết bị nâng hạ phổ biến được thiết kế để di chuyển vật liệu nặng theo phương ngang trong nhà xưởng hoặc kho bãi. Với cấu tạo gồm một dầm chính đỡ palang và hệ thống di chuyển, nó mang lại hiệu quả cao trong việc tối ưu hóa không gian và chi phí đầu tư. Theo số liệu của Hiệp hội Thiết bị Nâng Châu Âu (FEM), cầu trục dầm đơn chiếm tới 60% thị phần trong phân khúc cầu trục dưới 20 tấn do tính linh hoạt và khả năng tùy biến cao.

Định Nghĩa Chi Tiết Về Cầu Trục Một Dầm

Cầu trục một dầm là thiết bị nâng hạ công nghiệp có cấu trúc bao gồm một dầm chính (main girder) đặt ngang, hai dầm biên (end carriages) ở hai đầu dầm chính và một palang (hoist) di chuyển dọc theo dầm chính. Dầm chính này được đặt trên hai ray chạy dọc theo chiều dài của nhà xưởng, cho phép palang di chuyển theo ba phương: nâng hạ (thẳng đứng), di chuyển ngang trên dầm chính, và di chuyển dọc theo nhà xưởng. Đây là giải pháp lý tưởng cho các nhà máy có tải trọng nâng vừa và nhỏ, thường từ 1 tấn đến 20 tấn, và khẩu độ (khoảng cách giữa hai ray) từ 5 mét đến 30 mét.

VINALIFT định nghĩa cầu trục một dầm là thiết bị nâng chủ lực trong nhiều dây chuyền sản xuất công nghiệp, giúp giải phóng sức lao động thủ công và tăng năng suất lên gấp nhiều lần.

Cầu trục một dầm được sử dụng rộng rãi trong các nhà máy sản xuất, kho bãi, xưởng gia công cơ khí, hoặc các khu vực lắp ráp yêu cầu di chuyển hàng hóa hiệu quả.

Các từ khóa liên quan thường được tìm kiếm bao gồm: “cầu trục dầm đơn”, “cầu trục giàn đơn”, “thiết bị nâng một dầm”, “cầu trục nhà xưởng nhỏ”.

Phân Loại Cầu Trục Một Dầm:

Để lựa chọn được cầu trục một dầm phù hợp, việc hiểu rõ các loại phổ biến và đặc tính của chúng là vô cùng quan trọng. Dựa trên cấu tạo và phương pháp lắp đặt, cầu trục một dầm có thể được phân loại thành các dạng chính sau:

Cầu Trục Một Dầm Dạng Treo

Đặc điểm: Toàn bộ hệ thống cầu trục được treo dưới hệ thống ray dầm đỡ, thường là các dầm I-beam hoặc H-beam của kết cấu nhà xưởng. Palang di chuyển bên dưới dầm chính.
Ưu điểm:
- Tối ưu không gian chiều cao: Thích hợp cho các nhà xưởng có không gian trần thấp hoặc cần tận dụng tối đa chiều cao nâng hạ.
- Giảm chi phí kết cấu: Không yêu cầu cột đỡ riêng biệt, sử dụng kết cấu có sẵn của nhà xưởng.
- Linh hoạt trong lắp đặt: Có thể kết nối nhiều cầu trục trên cùng một hệ thống ray.
Nhược điểm: Tải trọng nâng hạn chế hơn so với loại có dầm trên ray, thường không quá 10 tấn.
Ứng dụng: Xưởng sửa chữa ô tô, nhà máy gia công nhẹ, kho hàng nhỏ, khu vực lắp ráp linh kiện điện tử. Ví dụ, một xưởng cơ khí nhỏ cần nâng các chi tiết máy dưới 5 tấn sẽ thấy loại cầu trục này rất hiệu quả.

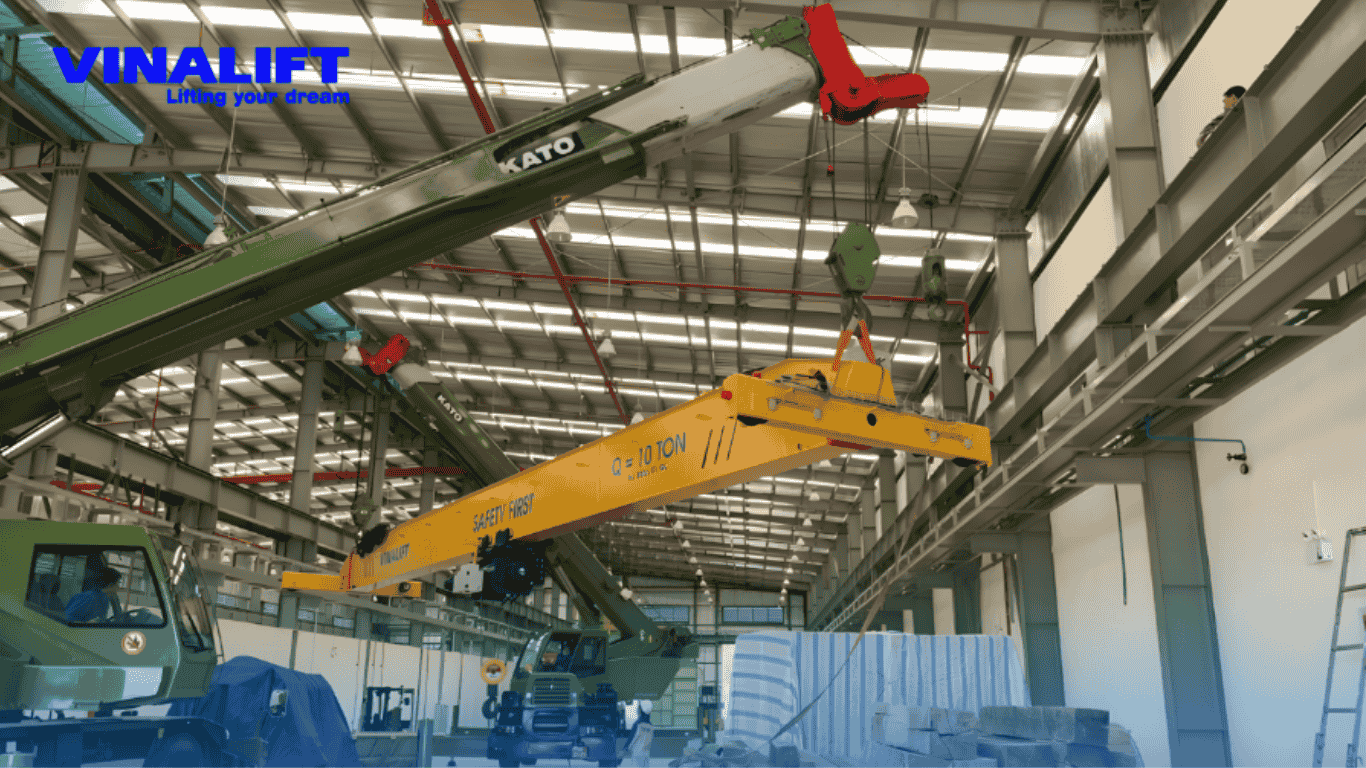

Hình ảnh cầu trục một dầm dạng treo trong một nhà xưởng

Cầu Trục Một Dầm Dạng Chạy Trên Ray

Đặc điểm: Cầu trục di chuyển trên hệ thống ray đặt phía trên dầm đỡ, thường là dầm thép chữ H hoặc kết cấu hộp. Palang thường chạy dưới dầm chính hoặc đôi khi được thiết kế để chạy trên dầm chính (chủ yếu là dạng dầm đôi).
Ưu điểm:
- Tải trọng lớn hơn: Có khả năng nâng tải trọng lên đến 20 tấn hoặc hơn, tùy thuộc vào kết cấu dầm.
- Độ ổn định cao: Hệ thống bánh xe di chuyển trên ray giúp phân bổ tải trọng tốt hơn và ít rung lắc.
- Tuổi thọ cao: Thường được chế tạo từ thép cường độ cao, chịu được cường độ làm việc liên tục.
Nhược điểm: Yêu cầu kết cấu nhà xưởng chịu lực tốt hoặc phải lắp đặt thêm cột đỡ, có thể làm giảm chiều cao nâng hiệu dụng.
Ứng dụng: Nhà máy thép, cơ khí chế tạo, kho bãi vật liệu xây dựng, xưởng đúc. Một nhà máy sản xuất thép cần di chuyển cuộn thép nặng 15 tấn sẽ lựa chọn loại cầu trục này.

Nguyên Lý Hoạt Động Của Cầu Trục Một Dầm

Để hiểu rõ hơn về tính hiệu quả của cầu trục một dầm, chúng ta cần đi sâu vào nguyên lý hoạt động của từng bộ phận cấu thành. Việc nắm vững nguyên lý này giúp các kỹ sư và quản lý vận hành tối ưu hóa hiệu suất, giảm thiểu rủi ro và kéo dài tuổi thọ thiết bị.

Cấu Tạo Cơ Bản Của Cầu Trục Một Dầm

Dầm chính (Main Girder): Là bộ phận chịu lực chính, thường làm bằng thép hình (I-beam) hoặc thép hộp (box girder) để đảm bảo độ cứng vững và khả năng chịu tải. Chiều dài dầm chính quyết định khẩu độ làm việc của cầu trục. Độ võng dầm chính được thiết kế tối ưu trong khoảng 1/750 đến 1/1000 khẩu độ tùy theo yêu cầu dự án và nhóm chế độ làm việc.
Dầm biên (End Carriages): Nằm ở hai đầu dầm chính, có gắn bánh xe di chuyển và động cơ motor. Dầm biên giúp cầu trục di chuyển dọc theo chiều dài nhà xưởng trên hệ thống ray. Động cơ dầm biên thường là động cơ giảm tốc đồng bộ, công suất từ 0.75kW đến 2.2kW tùy tải trọng.
Palang (Hoist): Là bộ phận trực tiếp thực hiện chức năng nâng – hạ tải của cầu trục. Palang điện cáp hoặc palang điện xích được gắn dưới dầm chính, có nhiệm vụ nâng hạ vật liệu (di chuyển theo phương thẳng đứng) và di chuyển dọc theo dầm chính (di chuyển ngang). Palang hiện đại thường có 2 cấp tốc độ nâng hạ (nhanh/chậm) và tốc độ di chuyển ngang từ 20-30 m/phút. Ví dụ, một palang điện 5 tấn của VINALIFT có tốc độ nâng 6m/phút và tốc độ tinh chỉnh 0.6m/phút để định vị chính xác.
Hệ thống điện và điều khiển: Bao gồm tủ điện, cáp điện, nút bấm điều khiển treo hoặc điều khiển từ xa. Các hệ thống an toàn như giới hạn hành trình (limit switch), cảm biến quá tải (overload sensor 110%), và nút dừng khẩn cấp (emergency stop) là bắt buộc theo quy định an toàn lao động.

Nguyên Lý Vận Hành Chi Tiết

Nâng hạ: Khi người vận hành nhấn nút “Nâng” hoặc “Hạ”, motor của palang sẽ hoạt động, cuốn hoặc nhả cáp/xích để nâng hoặc hạ vật liệu. Bộ phận phanh điện từ đảm bảo vật liệu được giữ vững khi dừng.
Di chuyển ngang: Palang được gắn trên một con lăn chạy dọc theo ray của dầm chính. Khi người vận hành điều khiển, motor di chuyển ngang của palang sẽ hoạt động, đưa palang và vật liệu đến vị trí mong muốn trên dầm.
Di chuyển dọc: Động cơ trên dầm biên hoạt động, làm quay các bánh xe giúp toàn bộ cầu trục (bao gồm dầm chính, palang và vật liệu) di chuyển dọc theo chiều dài của ray nhà xưởng.

Sự kết hợp nhịp nhàng của ba chuyển động này tạo nên một không gian làm việc ba chiều, cho phép cầu trục một dầm linh hoạt di chuyển và định vị vật liệu một cách chính xác. Dữ liệu thực tế tại xưởng chế tạo VINALIFT cho thấy, một cầu trục dầm đơn 5 tấn có thể hoàn thành chu trình nâng hạ và di chuyển 10 mét ngang, 30 mét dọc trong khoảng 2-3 phút, nhanh hơn đáng kể so với phương pháp thủ công.

So Sánh Cầu Trục Một Dầm và Cầu Trục Hai Dầm

Việc lựa chọn giữa cầu trục một dầm và cầu trục hai dầm là một quyết định chiến lược, ảnh hưởng trực tiếp đến hiệu suất vận hành và tổng chi phí sở hữu (TCO) của doanh nghiệp. VINALIFT phân tích dưới đây dựa trên dữ liệu kỹ thuật và kinh nghiệm thực tế.

Tiêu Chí So Sánh	Cầu Trục Một Dầm (Single Girder)	Cầu Trục Hai Dầm (Double Girder)
Tải trọng nâng tối đa	Thường từ 1 tấn đến 20 tấn (có thể lên đến 30 tấn trong một số thiết kế đặc biệt).	Thường từ 5 tấn đến 200 tấn hoặc hơn.
Khẩu độ (Span)	Phù hợp với khẩu độ nhỏ và trung bình, thường dưới 30 mét.	Thích hợp cho khẩu độ lớn, từ trên 30 mét đến 60 mét.
Chiều cao nâng hiệu dụng	Palang treo dưới dầm nên chiều cao nâng thấp hơn, phù hợp nhà xưởng phổ thông.	Palang thường đặt trên hai dầm nên tối ưu chiều cao nâng (móc cẩu lên cao hơn rõ rệt) so với dầm đơn.
Chi phí đầu tư ban đầu	Thấp hơn, tiết kiệm 20-40% so với cầu trục hai dầm cùng tải trọng do kết cấu thép đơn giản hơn.	Cao hơn do kết cấu phức tạp và vật liệu nhiều hơn.
Khả năng chống rung lắc	Độ ổn định tốt trong phạm vi tải trọng thiết kế.	Độ ổn định rất cao, giảm thiểu rung lắc tối đa, phù hợp tải nặng và khẩu độ lớn.
Ứng dụng tiêu biểu	Kho bãi, xưởng gia công nhẹ, lắp ráp, bảo trì, tải trọng vừa.	Nhà máy thép, đóng tàu, thủy điện, đúc, xử lý vật liệu siêu trường.

Lưu ý: Các thông số trên là mức trung bình và có thể thay đổi tùy theo thiết kế, nhà sản xuất và tiêu chuẩn áp dụng (ví dụ: FEM, ISO, QCVN).

Việc lựa chọn phụ thuộc vào nhiều yếu tố: tải trọng cần nâng, khẩu độ nhà xưởng, chiều cao nâng yêu cầu, tần suất làm việc, và ngân sách đầu tư. Đối với các nhà máy sản xuất có cường độ làm việc liên tục và tải trọng trên 20 tấn, cầu trục hai dầm là lựa chọn tối ưu để đảm bảo an toàn và tuổi thọ. Ngược lại, với các ứng dụng tải trọng nhẹ hơn và không gian hạn chế, cầu trục một dầm mang lại hiệu quả kinh tế vượt trội.

Ứng Dụng Thực Tế Của Cầu Trục Một Dầm

Cầu trục một dầm được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp tại Việt Nam nhờ vào khả năng linh hoạt và hiệu quả chi phí. Sự đa dạng trong thiết kế giúp nó phù hợp với nhiều môi trường làm việc khác nhau.

Ngành Công Nghiệp Chế Tạo và Gia Công Cơ Khí

Ứng dụng: Nâng hạ và di chuyển các chi tiết máy, khuôn mẫu, phôi thép, sản phẩm bán thành phẩm giữa các công đoạn gia công, lắp ráp.
Lợi ích: Tăng năng suất bốc dỡ, giảm thời gian chờ đợi giữa các bước sản xuất, đảm bảo an toàn cho công nhân khi xử lý vật liệu nặng. Ví dụ, một xưởng sản xuất phụ tùng ô tô sử dụng cầu trục dầm đơn 5 tấn để di chuyển động cơ, giúp giảm thiểu rủi ro chấn thương và tăng tốc độ lắp ráp.
Tiêu chuẩn: Tuân thủ tiêu chuẩn an toàn QCVN 07:2016/BGTVT và các tiêu chuẩn quốc tế như ISO 9001, FEM 1.001.

Kho Bãi và Logistics

Ứng dụng: Di chuyển hàng hóa, pallet, vật liệu từ khu vực nhập kho sang khu vực lưu trữ, hoặc từ kho ra xe vận chuyển.
Lợi ích: Tối ưu hóa không gian lưu trữ (do khả năng nâng cao), giảm chi phí nhân công so với xe nâng truyền thống (một cầu trục 5 tấn có thể thay thế 3-4 nhân công bốc xếp), tăng tốc độ xuất nhập kho.
Thực tế: Nhiều kho lạnh hoặc kho hàng có không gian hạn chế của các doanh nghiệp logistics tại Việt Nam ưu tiên cầu trục một dầm dạng treo để tối đa hóa diện tích sử dụng.

Nhà Máy Điện và Thủy Điện

Ứng dụng: Bảo trì, sửa chữa các thiết bị trong nhà máy điện, di chuyển các bộ phận turbine nhỏ, máy phát điện phụ trợ.
Lợi ích: Đảm bảo an toàn tuyệt đối khi xử lý các thiết bị có giá trị cao và trọng lượng lớn, giảm thời gian ngừng máy để bảo trì.
Yêu cầu: Cầu trục trong các môi trường này thường phải có khả năng chống bụi, chống ẩm, và hoạt động ổn định trong điều kiện khắc nghiệt.

Xây Dựng và Lắp Ráp Kết Cấu Thép

Ứng dụng: Nâng hạ các cấu kiện thép nhẹ, dầm, ống trong các xưởng chế tạo kết cấu thép, hoặc hỗ trợ lắp đặt tại công trường (với cầu trục dạng bán cổng hoặc chân đế).
Lợi ích: Tăng tốc độ thi công, giảm rủi ro tai nạn khi làm việc trên cao, đảm bảo độ chính xác khi định vị các cấu kiện.

Thông Số Kỹ Thuật Quan Trọng Của Cầu Trục Một Dầm Cần Lưu Ý

Khi lựa chọn hoặc thiết kế cầu trục một dầm, các thông số kỹ thuật là yếu tố quyết định hiệu suất, an toàn và tuổi thọ của thiết bị. VINALIFT nhấn mạnh các chỉ số cốt lõi sau:

Tải Trọng Nâng Định Mức (Rated Capacity)

Đây là tải trọng tối đa mà cầu trục được thiết kế để nâng một cách an toàn. Đối với cầu trục một dầm, thường là từ 1 tấn đến 20 tấn.
Khuyến nghị kỹ thuật: Cầu trục được thiết kế để làm việc an toàn ở 100% tải trọng định mức. Khi lựa chọn thiết bị, yếu tố quan trọng là chọn chế độ làm việc (Duty Class) tương ứng với tần suất nâng. Việc chọn đúng cấp FEM sẽ giúp thiết bị vận hành ổn định, hạn chế mài mòn và duy trì tuổi thọ lâu dài.

Khẩu Độ (Span) và Chiều Cao Nâng (Lifting Height)

Khẩu độ: Khoảng cách giữa tâm hai đường ray mà cầu trục di chuyển. Đối với dầm đơn, khẩu độ phổ biến là 5 mét đến 30 mét. Khẩu độ lớn hơn đòi hỏi dầm chính phải có kết cấu vững chắc hơn.
Chiều cao nâng: Khoảng cách tối đa từ mặt sàn đến móc cẩu khi palang ở vị trí cao nhất. Điều này quyết định khả năng xếp dỡ hàng hóa chồng cao trong kho.

Tốc Độ Vận Hành (Operating Speed)

Tốc độ nâng hạ: Thường có hai cấp tốc độ. Cấp nhanh từ 5-12 m/phút cho di chuyển nhanh, cấp chậm từ 0.5-1.2 m/phút cho việc định vị chính xác.
Tốc độ di chuyển ngang (Palang): Khoảng 20-30 m/phút.
Tốc độ di chuyển dọc (Cầu trục): Khoảng 20-40 m/phút. Tốc độ này cần được tính toán kỹ để tránh rung lắc, đặc biệt khi tải nặng.

Cấp Độ Làm Việc (Duty Class – FEM/ISO)

Đây là chỉ số quan trọng thể hiện mức độ chịu tải và tần suất làm việc của cầu trục. Phổ biến nhất là cấp độ từ M3 (nhẹ) đến M6 (nặng) theo tiêu chuẩn FEM (hoặc ISO 4301-1).
M3 (1Cm): Làm việc nhẹ, tải trọng không đổi, tần suất thấp (ví dụ: kho chứa hàng ít sử dụng).
M4 (1Am): Làm việc trung bình, tải trọng thay đổi, tần suất trung bình (phổ biến trong xưởng gia công).
M5 (2m): Làm việc nặng, tải trọng gần định mức, tần suất cao (nhà máy sản xuất liên tục).
M6 (3m): Làm việc rất nặng, tải trọng luôn gần định mức, tần suất rất cao (nhà máy thép, đúc).
Việc lựa chọn đúng cấp độ làm việc giúp đảm bảo tuổi thọ thiết bị và tránh hỏng hóc sớm.

Hệ Thống An Toàn và Điều Khiển

Giới hạn hành trình: Tự động dừng palang hoặc cầu trục khi đạt đến giới hạn trên/dưới hoặc hai đầu ray.
Cảm biến quá tải: được cài đặt để ngắt hoạt động khi tải vượt quá 110% tải định mức, tuân thủ TCVN 4244:2005, đảm bảo an toàn tuyệt đối.
Dừng khẩn cấp (Emergency Stop): Nút bấm dừng toàn bộ hệ thống ngay lập tức trong trường hợp nguy hiểm.
Hệ thống điều khiển: Tay bấm có dây hoặc điều khiển từ xa bằng sóng radio (radio control) cho phép vận hành linh hoạt và an toàn hơn.

Khi VINALIFT tư vấn cho khách hàng, chúng tôi luôn dựa trên các thông số này để đưa ra giải pháp tối ưu nhất, đảm bảo cả về hiệu suất kỹ thuật và tính kinh tế.

Đầu Tư Thông Minh Với Cầu Trục Một Dầm Từ VINALIFT

Việc lựa chọn đầu tư hoặc thuê thiết bị nâng dựa trên thông số kỹ thuật minh bạch từ một đơn vị có năng lực thiết kế, chế tạo, lắp đặt như VINALIFT là quyết định đầu tư chính xác và bền vững cho hoạt động sản xuất. Hệ thống thiết bị nâng như cầu trục, hay cổng trục nếu được thiết kế đúng tải trọng, tốc độ nâng phù hợp và tuân thủ tiêu chuẩn an toàn FEM/ISO sẽ giúp doanh nghiệp giảm chi phí nhân công, tăng năng suất bốc dỡ hàng hóa lên gấp nhiều lần so với phương pháp thủ công.

Xem thêm: Tại sao nên sử dụng cầu trục dầm đơn?

Để nhận tư vấn kỹ thuật chi tiết và báo giá chính xác cho nhu cầu của bạn, hãy gọi ngay Hotline: 0393416686. Các chuyên gia của VINALIFT luôn sẵn sàng hỗ trợ!
