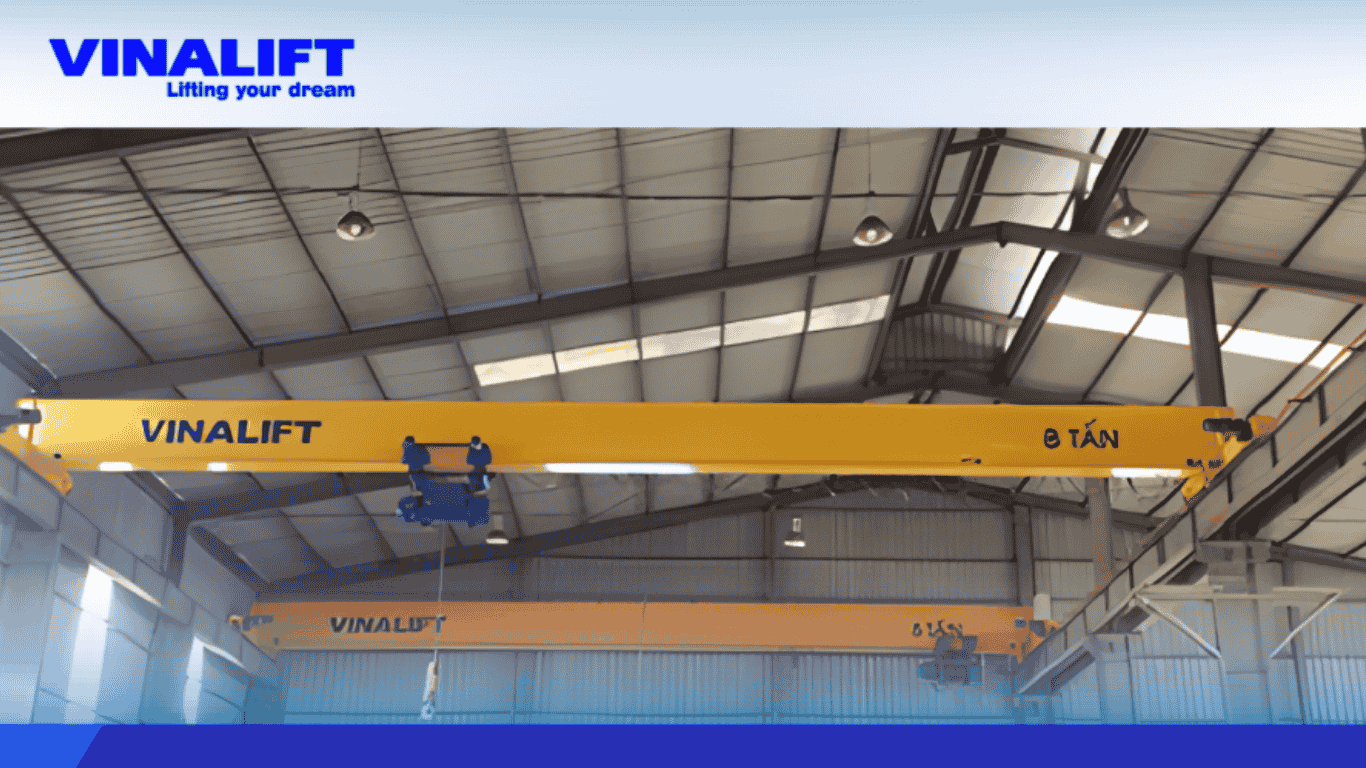

Cầu Trục Dầm Đơn Là Gì? Khái Niệm Và Cấu Tạo Kỹ Thuật Chi Tiết

Cầu trục dầm đơn là một trong những giải pháp nâng hạ phổ biến nhất trong các nhà xưởng, kho bãi và xưởng sản xuất có không gian hạn chế hoặc yêu cầu tải trọng vừa phải. Đây là loại cầu trục chỉ sử dụng một dầm chính (dầm cầu) duy nhất để đỡ toàn bộ hệ thống palang và xe con di chuyển. Với thiết kế tối ưu, cầu trục dầm đơn mang lại hiệu quả kinh tế cao, dễ lắp đặt và vận hành, đồng thời vẫn đảm bảo khả năng nâng hạ hàng hóa linh hoạt.

Theo tiêu chuẩn kỹ thuật ISO 4301-1 về phân loại cơ cấu nâng hạ, cầu trục dầm đơn thường thuộc các cấp tải trọng từ 0.5 tấn đến 20 tấn, phù hợp với chu kỳ làm việc từ nhẹ đến trung bình (FEM Class M3 – M5). Việc hiểu rõ khái niệm, cấu tạo và nguyên lý hoạt động của cầu trục dầm đơn là nền tảng để doanh nghiệp lựa chọn thiết bị phù hợp, tối ưu chi phí đầu tư và vận hành.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Cầu Trục Dầm Đơn

Để đánh giá hiệu suất và độ an toàn của cầu trục dầm đơn, cần phân tích chi tiết từng bộ phận cấu thành và cách chúng vận hành phối hợp. Một cầu trục dầm đơn tiêu chuẩn bao gồm các thành phần chính sau:

Dầm chính (Dầm cầu): Là bộ phận chịu lực chính, được chế tạo từ thép hình hoặc thép hộp tổ hợp, có tiết diện thường là dạng I-beam hoặc hộp. Dầm chính được thiết kế để chịu uốn và cắt dưới tác dụng của tải trọng nâng. Ví dụ, cầu trục dầm đơn 5 tấn của VINALIFT thường sử dụng dầm hộp tổ hợp từ thép SS400 hoặc Q345B, đảm bảo độ cứng vững và độ võng ≤ L/750 theo tiêu chuẩn FEM/ISO.
Dầm biên (Dầm đầu): Nằm ở hai đầu dầm chính, có chức năng liên kết dầm chính với cơ cấu di chuyển cầu trục trên ray. Dầm biên thường được trang bị bánh xe thép chuyên dụng, có bạc đạn hoặc vòng bi kín để giảm ma sát và tăng tuổi thọ. VINALIFT sử dụng dầm biên thiết kế với hệ thống bánh xe dạng module, dễ dàng thay thế và bảo dưỡng.
Palang điện (Xe con): Là trái tim của hệ thống nâng hạ, bao gồm động cơ nâng, hộp giảm tốc, tang cáp/xích, puly và móc cẩu. Palang điện được treo bên dưới dầm chính và di chuyển dọc theo dầm. Các palang của VINALIFT thường sử dụng motor công suất từ 3.5 kW đến 11 kW (tùy tải trọng), cho tốc độ nâng từ 4 đến 10 m/phút.
Hệ thống ray di chuyển: Bao gồm các thanh ray thép chuyên dụng (ví dụ: ray P18, P24, P30, hoặc ray vuông tùy tải trọng) được gắn trên kết cấu đỡ hoặc dầm chạy của nhà xưởng. Ray phải được lắp đặt thẳng hàng, độ sai lệch ≤ 3mm/10m để đảm bảo chuyển động êm ái.
Hệ thống cấp điện: Thường là ray điện an toàn 3 pha 380V hoặc hệ thống cáp sâu (cáp ray C). Hệ thống điều khiển bao gồm tủ điện, biến tần (VFD) để điều chỉnh tốc độ, và tay bấm điều khiển hoặc điều khiển từ xa. Biến tần giúp khởi động và dừng êm ái, giảm chấn động và hao mòn cơ khí, đồng thời tiết kiệm năng lượng 15-20% so với khởi động trực tiếp.

Nguyên lý hoạt động của cầu trục dầm đơn khá đơn giản: Palang điện sẽ di chuyển dọc theo dầm chính (chuyển động ngang), đồng thời dầm chính cùng palang sẽ di chuyển dọc theo hệ thống ray (chuyển động dọc) trên cao. Móc cẩu của palang sẽ nâng hạ vật liệu theo phương thẳng đứng. Sự kết hợp của ba chuyển động này (nâng hạ, di chuyển ngang, di chuyển dọc) cho phép cầu trục dầm đơn bao phủ toàn bộ khu vực làm việc của nhà xưởng.

Điều này đảm bảo cầu trục dầm đơn nâng hạ hàng hóa một cách linh hoạt, cầu trục dầm đơn an toàn, và cầu trục dầm đơn hiệu quả.

Phân Loại Cầu Trục Dầm Đơn: Ưu Nhược Điểm Và Ứng Dụng

Dù cùng chung cấu trúc dầm đơn, nhưng loại cầu trục này có nhiều biến thể để phù hợp với các yêu cầu công việc và môi trường khác nhau. Việc phân loại cầu trục đúng sẽ giúp khách hàng lựa chọn giải pháp tối ưu nhất, từ đó giảm chi phí cầu trục dầm đơn và tăng tuổi thọ cầu trục dầm đơn.

Cầu Trục Dầm Đơn Treo (Underslung Single Girder Crane)

Đây là loại cầu trục mà dầm chính được treo bên dưới hệ thống ray chạy.

Đặc điểm: Palang điện thường là loại dầm đơn tiêu chuẩn hoặc loại có chiều cao thấp để tối ưu không gian nâng. Dầm chính và palang treo bên dưới đường ray, thường được đỡ bởi mái nhà xưởng hoặc kết cấu dầm đỡ chuyên dụng.
Ưu điểm:
- Tối ưu hóa không gian làm việc phía trên, phù hợp với nhà xưởng có chiều cao hạn chế.
- Khả năng vượt nhịp linh hoạt, có thể lắp đặt trên nhiều đường ray, tạo ra một khu vực làm việc lớn hơn.
- Chi phí chế tạo và lắp đặt thường thấp hơn cầu trục dầm đôi.
Nhược điểm:
- Tải trọng nâng giới hạn, thường không quá 10 tấn.
- Khẩu độ hạn chế hơn so với cầu trục dầm đơn đặt trên ray.
- Phụ thuộc vào khả năng chịu tải của kết cấu mái nhà xưởng.
Ứng dụng: Phù hợp cho các nhà xưởng sản xuất nhỏ và vừa, kho chứa hàng nhẹ, dây chuyền lắp ráp ô tô, xưởng gia công cơ khí, hoặc các khu vực cần di chuyển vật liệu nhẹ nhưng thường xuyên. VINALIFT đã triển khai nhiều dự án cầu trục dầm đơn loại treo cho các xưởng chế tạo linh kiện điện tử và dệt may.

Cầu Trục Dầm Đơn Đặt Trên Ray (Top Running Single Girder Crane)

Đây là loại phổ biến nhất, với dầm chính và palang di chuyển phía trên hệ thống ray.

Đặc điểm: Dầm chính đặt trên ray, được đỡ bởi các trụ cột riêng biệt hoặc kết cấu dầm đỡ kiên cố của nhà xưởng. Palang điện treo bên dưới dầm chính hoặc chạy trên mặt bích dưới của dầm.
Ưu điểm:
- Khả năng nâng tải trọng lớn hơn, lên đến 20 tấn.
- Khẩu độ lớn hơn, lên đến 30 mét, phù hợp với các nhà xưởng rộng.
- Độ bền và ổn định cao hơn, ít bị ảnh hưởng bởi biến dạng kết cấu mái.
Nhược điểm:
- Yêu cầu chiều cao thông thủy (clearance height) lớn hơn so với loại treo.
- Chi phí đầu tư ban đầu có thể cao hơn do yêu cầu kết cấu đỡ chắc chắn hơn.
Ứng dụng: Lý tưởng cho các nhà máy sản xuất thép, chế tạo máy, cơ khí nặng, nhà kho logistics, nhà máy xi măng, nơi cần nâng hạ vật liệu nặng và thường xuyên. Đây là loại cầu trục được VINALIFT tư vấn nhiều nhất cho các doanh nghiệp có nhu cầu chế tạo cầu trục dầm đơn chất lượng cao.

Cầu Trục Dầm Đơn Monorail

Monorail không phải là cầu trục theo nghĩa truyền thống mà là một hệ thống đường ray đơn, palang di chuyển trên đó.

Đặc điểm: Chỉ có một đường ray cố định (thường là dầm I hoặc dầm hộp) được treo từ trần hoặc kết cấu đỡ. Palang điện di chuyển dọc theo đường ray này, không có chuyển động ngang của cầu trục.
Ưu điểm:
- Thiết kế đơn giản, gọn nhẹ, tiết kiệm không gian.
- Chi phí thấp nhất trong các loại cầu trục.
- Lý tưởng cho các khu vực làm việc tuyến tính hoặc các điểm nâng hạ cố định.
Nhược điểm:
- Khả năng bao phủ khu vực làm việc hạn chế (chỉ theo một đường thẳng hoặc cong).
- Tải trọng nâng thường không quá 5 tấn.
Ứng dụng: Dùng trong các dây chuyền sản xuất lắp ráp, băng tải, trạm sửa chữa, hoặc các khu vực cần vận chuyển vật liệu theo một lộ trình cố định.

VINALIFT luôn cung cấp thiết bị nâng dầm đơn đa dạng, từ loại treo đến loại đặt trên ray, đảm bảo cấu tạo cầu trục dầm đơn phù hợp với từng yêu cầu cụ thể của khách hàng.

So Sánh Cầu Trục Dầm Đơn Và Cầu Trục Dầm Đôi

Quyết định giữa cầu trục dầm đơn và cầu trục dầm đôi là một trong những yếu tố quan trọng nhất ảnh hưởng đến hiệu quả sản xuất và tổng chi phí đầu tư (TCO). Dưới đây là phân tích định lượng dựa trên kinh nghiệm thực tế của VINALIFT:

Tiêu Chí Kỹ Thuật	CẦU TRỤC DẦM ĐƠN	CẦU TRỤC DẦM ĐÔI
Tải trọng nâng tối đa	0.5 – 20 tấn	5 – 200 tấn (hoặc hơn)
Khẩu độ tối đa	Lên đến 30 mét	Lên đến 50 mét (hoặc hơn)
Chiều cao nâng	Thấp hơn do palang treo dưới dầm	Cao hơn do palang đặt trên dầm, tối ưu không gian
Tốc độ nâng/di chuyển	Trung bình, 1-2 cấp tốc độ	Nhanh, có thể dùng biến tần, đa cấp tốc độ
Độ ổn định khi nâng tải	Khá tốt, nhưng có thể rung lắc nhẹ với tải gần giới hạn	Rất cao, phù hợp cho tải nặng và yêu cầu chính xác
Chi phí đầu tư ban đầu	Thấp hơn 15-30% so với dầm đôi cùng tải trọng	Cao hơn do kết cấu phức tạp và vật liệu nhiều hơn
Chi phí vận hành/bảo trì	Thấp hơn do ít linh kiện và dễ bảo trì	Cao hơn do hệ thống phức tạp và linh kiện nhiều
Độ phức tạp lắp đặt	Đơn giản, nhanh chóng	Phức tạp hơn, cần kỹ thuật cao

Lời khuyên từ VINALIFT: Nếu nhà xưởng của bạn có không gian hạn chế, nhu cầu nâng hạ tải trọng dưới 20 tấn và cần giải pháp tiết kiệm chi phí ban đầu, cầu trục dầm đơn là lựa chọn tối ưu. Ngược lại, đối với các ứng dụng công nghiệp nặng, yêu cầu tải trọng lớn, khẩu độ rộng và độ chính xác cao (ví dụ: cẩu lắp ráp khuôn mẫu, vận chuyển cuộn thép nóng), cầu trục dầm đôi sẽ mang lại hiệu suất và độ an toàn vượt trội. VINALIFT luôn sẵn sàng tư vấn giải pháp cầu trục dầm đơn cho nhà xưởng phù hợp nhất.

Các Thông Số Kỹ Thuật Của Cầu Trục Dầm Đơn Và Tiêu Chuẩn An Toàn

Để đảm bảo hiệu suất và an toàn vận hành, mọi cầu trục dầm đơn được VINALIFT thiết kế và chế tạo đều tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt. Việc nắm vững các thông số này giúp khách hàng đánh giá đúng chất lượng và khả năng hoạt động của thiết bị.

Tải trọng định mức (Rated Capacity)

Đây là tải trọng tối đa mà cầu trục được thiết kế để nâng an toàn. Ví dụ: Cầu trục dầm đơn 10 tấn, có nghĩa là tải trọng nâng an toàn theo thiết kế là 10.000 kg.
Lưu ý quan trọng: Theo khuyến nghị của VINALIFT và tiêu chuẩn FEM, tải trọng thực tế khi vận hành liên tục nên ở mức 80-90% tải trọng định mức để đảm bảo tuổi thọ và độ bền của thiết bị.

Khẩu độ (Span)

Là khoảng cách từ tâm ray di chuyển bên này đến tâm ray di chuyển bên kia. Khẩu độ ảnh hưởng trực tiếp đến độ võng của dầm chính và yêu cầu về kết cấu thép.
VINALIFT có thể chế tạo cầu trục dầm đơn với khẩu độ lên đến 30 mét tùy theo yêu cầu cụ thể của nhà xưởng.

Chiều cao nâng (Lifting Height)

Là khoảng cách tối đa từ mặt sàn đến móc cẩu khi palang ở vị trí cao nhất. Điều này phụ thuộc vào chiều cao của nhà xưởng và loại palang được sử dụng.
Để tối ưu chiều cao nâng trong không gian hạn chế, VINALIFT thường tư vấn sử dụng các loại palang điện chiều cao thấp (low headroom hoist).

Tốc độ di chuyển (Travelling Speed)

Tốc độ nâng hạ: Thường từ 4 – 12 m/phút cho tải nặng, và có thể lên đến 20 m/phút cho tải nhẹ hoặc khi có biến tần.
Tốc độ di chuyển ngang (xe con): Từ 10 – 20 m/phút.
Tốc độ di chuyển dọc (cầu trục): Từ 20 – 40 m/phút.
Việc lựa chọn tốc độ phù hợp giúp tăng năng suất và giảm thời gian chờ đợi trong quá trình sản xuất.

Cấp độ làm việc (Duty Class – FEM/ISO)

Đây là chỉ số quan trọng thể hiện khả năng làm việc của cầu trục trong môi trường công nghiệp, dựa trên số giờ hoạt động mỗi ngày và tần suất nâng hạ tải trọng.
Các cấp độ phổ biến:
- M3 (1Am): Làm việc nhẹ, thỉnh thoảng (tương đương 100.000 chu kỳ).
- M4 (1Bm): Làm việc trung bình, không thường xuyên (tương đương 200.000 chu kỳ).
- M5 (2m): Làm việc nặng, liên tục (tương đương 400.000 chu kỳ).
VINALIFT luôn tư vấn lựa chọn cấp độ làm việc phù hợp với cường độ sản xuất thực tế để đảm bảo tuổi thọ thiết bị trên 10 năm.

Tiêu chuẩn an toàn

Tất cả cầu trục dầm đơn của VINALIFT đều được thiết kế, chế tạo và kiểm định theo các tiêu chuẩn quốc tế như FEM (Federation Européenne de la Manutention), ISO 4301-1, và các quy chuẩn quốc gia như QCVN 07:2016/BGTVT.
Các tính năng an toàn bao gồm: hệ thống giới hạn hành trình (limit switch), cảm biến quá tải (overload sensor) với độ chính xác ±5%, nút dừng khẩn cấp (Emergency Stop), hệ thống chống lật, và còi đèn cảnh báo.

Hiểu rõ các thông số kỹ thuật cầu trục dầm đơn này là bước đầu tiên để doanh nghiệp có thể đưa ra quyết định đầu tư chính xác và hiệu quả. VINALIFT luôn cam kết minh bạch về mọi thông số kỹ thuật và quy trình kiểm định.

Quy Trình Lắp Đặt, Vận Hành Và Bảo Trì Cầu Trục Dầm Đơn

Việc lắp đặt, vận hành và bảo trì đúng quy trình không chỉ đảm bảo an toàn mà còn kéo dài tuổi thọ của cầu trục dầm đơn, giảm thiểu rủi ro sự cố và chi phí sửa chữa. VINALIFT cam kết thực hiện mọi công đoạn theo tiêu chuẩn quốc tế và kinh nghiệm thực tiễn.

Quy trình lắp đặt cầu trục dầm đơn

Khảo sát và thiết kế: Kỹ sư VINALIFT sẽ khảo sát mặt bằng thực tế, đánh giá kết cấu nhà xưởng, xác định tải trọng và khẩu độ yêu cầu. Từ đó, lập bản vẽ thiết kế chi tiết tuân thủ FEM/ISO.
Chế tạo kết cấu thép: Dầm chính và dầm biên được chế tạo tại xưởng VINALIFT bằng thép SS400/Q345B, hàn tự động và kiểm tra siêu âm mối hàn 100%, đảm bảo độ chính xác ±1mm trên mỗi 10m dầm.
Lắp đặt ray chạy: Ray được căn chỉnh chính xác, độ lệch ≤ 3mm/10m, đảm bảo cầu trục di chuyển êm ái, giảm hao mòn bánh xe.
Lắp đặt dầm chính và dầm biên: Sử dụng cần cẩu chuyên dụng để đưa các bộ phận lên cao, lắp ráp và căn chỉnh tại công trường.
Lắp đặt palang và hệ thống điện: Gắn palang, hệ thống cấp điện (ray điện an toàn hoặc cáp sâu), tủ điện điều khiển, và các thiết bị an toàn.
Chạy thử và kiểm định: Cầu trục được chạy thử không tải, sau đó thử tải tĩnh 125% và tải động 110% tải trọng định mức theo QCVN. Ghi nhận và báo cáo chi tiết độ võng, tốc độ, và chức năng an toàn.

VINALIFT cam kết lắp đặt cầu trục dầm đơn an toàn và đúng tiến độ, với đội ngũ kỹ sư và công nhân giàu kinh nghiệm.

Hướng dẫn vận hành an toàn

Người vận hành phải được huấn luyện và có chứng chỉ vận hành thiết bị nâng theo quy định hiện hành.
Luôn kiểm tra an toàn trước mỗi ca làm việc: móc cẩu, cáp, phanh, giới hạn hành trình.
Không nâng tải trọng vượt quá định mức. Tuân thủ quy tắc 80% tải trọng danh định.
Nâng hạ và di chuyển tải nhẹ nhàng, tránh giật cục, đảm bảo ổn định tải trọng.
Luôn giữ khoảng cách an toàn với khu vực làm việc của cầu trục.
Sử dụng còi báo hiệu khi di chuyển hoặc nâng hạ tải.

Quy trình bảo trì cầu trục dầm đơn

Hàng ngày/Tuần: Kiểm tra trực quan cáp, móc, phanh, bánh xe. Bôi trơn các chi tiết chuyển động nếu cần.
Hàng tháng: Kiểm tra độ mòn bánh xe, độ căng cáp, dầu hộp số (nếu có), hệ thống điện, các mối nối bulong.
Hàng quý/Nửa năm: Kiểm tra toàn diện kết cấu thép, đo độ võng dầm, kiểm tra motor, hộp số, phanh điện, hệ thống ray. Thay thế các linh kiện bị mòn hoặc hư hỏng.
Hàng năm: Đại tu tổng thể, kiểm định an toàn bởi cơ quan chức năng (kiểm định 12 tháng/lần theo quy định).

Dữ liệu của VINALIFT cho thấy, một hệ thống cầu trục được bảo trì đúng lịch có thể hoạt động bền bỉ trên 15 năm, giảm 30% chi phí sửa chữa đột xuất và tăng 20% hiệu suất vận hành so với thiết bị không được bảo trì. Đây là yếu tố then chốt giúp tối ưu chi phí đầu tư cầu trục dầm đơn.

Lưu ý: Các thông số kỹ thuật và chi phí trong bài viết được cập nhật đến tháng 10/2024 và mang tính tham khảo. Để có thông tin chính xác và tư vấn phù hợp nhất, quý khách vui lòng liên hệ trực tiếp với chúng tôi.

Kết Luận: Đầu Tư Vào Cầu Trục Dầm Đơn Từ VINALIFT

Việc lựa chọn đầu tư hoặc thuê thiết bị nâng dựa trên thông số kỹ thuật minh bạch từ một đơn vị có năng lực thiết kế, chế tạo, lắp đặt như VINALIFT là quyết định đầu tư chính xác và bền vững cho hoạt động sản xuất. Hệ thống thiết bị nâng như cầu trục, hay cổng trục nếu được thiết kế đúng tải trọng, tốc độ nâng phù hợp và tuân thủ tiêu chuẩn an toàn FEM/ISO sẽ giúp doanh nghiệp giảm chi phí nhân công, tăng năng suất bốc dỡ hàng hóa lên gấp nhiều lần so với phương pháp thủ công. Một hệ thống cầu trục 5 tấn có thể thay thế 4 đến 6 lao động bốc xếp thủ công, đồng thời vận hành ổn định trong hơn 10 năm với chi phí bảo trì tối thiểu.
