Thế nào là cầu trục dầm đôi? Khái niệm, phân loại và ứng dụng

Thế nào là cầu trục dầm đôi? Đây là câu hỏi then chốt đối với mọi kỹ sư và chủ đầu tư đang tìm kiếm giải pháp nâng hạ tải trọng lớn, cần độ ổn định và an toàn cao trong sản xuất công nghiệp hiện đại. Để giải quyết triệt để bài toán này, VINALIFT cung cấp thông tin chuyên sâu, đáng tin cậy nhất về khái niệm, phân loại, nguyên lý hoạt động và ứng dụng thực tế của cầu trục dầm đôi.

Thế nào là cầu trục dầm đôi? Định Nghĩa Kỹ Thuật

Cầu trục dầm đôi, hay còn gọi là cầu trục hai dầm (Double Girder Overhead Crane), là một loại thiết bị nâng hạ tải trọng được sử dụng rộng rãi trong các nhà máy sản xuất, kho bãi, xưởng đúc, nhà máy thép và các khu công nghiệp nặng. Đặc trưng nổi bật của nó là có hai dầm chính song song, đặt trên đỉnh ray hoặc chạy trên đỉnh dầm đỡ ray, khác biệt hoàn toàn so với cầu trục dầm đơn chỉ có một dầm. Hệ thống hai dầm này mang lại khả năng chịu tải vượt trội, độ ổn định cao và cho phép tích hợp nhiều cơ cấu nâng phức tạp hơn.

Cấu Tạo Cơ Bản Và Nguyên Lý Vận Hành Cầu Trục Dầm Đôi

Về cơ bản, một hệ thống cầu trục dầm đôi bao gồm các bộ phận chính sau:

• Hai Dầm Chính (Main Girders): Đây là kết cấu thép dạng hộp hoặc dàn, được chế tạo từ thép cường độ cao như SS400, Q345B, có nhiệm vụ chịu toàn bộ tải trọng nâng và lực uốn dọc theo khẩu độ. Các dầm này thường được thiết kế với độ võng tối thiểu theo tiêu chuẩn FEM 1.001 hoặc ISO 4301 (thường là L/1000 đến L/1500).
• Dầm Biên (End Carriages): Hay còn gọi là xe con di chuyển cầu trục, là bộ phận gắn bánh xe để cầu trục có thể di chuyển dọc theo chiều dài nhà xưởng trên hệ thống ray. Mỗi dầm biên thường được trang bị motor giảm tốc (ví dụ: SEW, ABM) với phanh điện từ, đảm bảo di chuyển êm ái và dừng chính xác.
• Palang (Hoist): Là bộ phận chịu trách nhiệm nâng hạ vật liệu theo phương thẳng đứng. Đối với cầu trục dầm đôi, palang thường là loại palang điện cáp, có khả năng nâng hạ tải trọng lớn. Palang được đặt trên một xe con di chuyển ngang, chạy trên đỉnh của hai dầm chính.
• Xe Con Palang (Trolley): Là khung đỡ palang và các cơ cấu di chuyển ngang, được trang bị bánh xe để di chuyển dọc theo dầm chính, cho phép định vị vật nâng chính xác trong không gian làm việc.
• Hệ Thống Điện Và Điều Khiển: Bao gồm tủ điện điều khiển trung tâm (thường sử dụng PLC Siemens, Schneider), hệ thống cấp điện ray C hoặc thanh dẫn điện an toàn, bộ điều khiển từ xa (radio remote control) hoặc điều khiển bằng tay bấm có dây.

Nguyên lý vận hành cơ bản của cầu trục dầm đôi là sự phối hợp giữa ba chuyển động chính: di chuyển cầu trục dọc nhà xưởng, di chuyển xe con palang ngang theo khẩu độ, và nâng/hạ vật liệu. Tất cả các chuyển động này được điều khiển đồng bộ để đưa vật liệu đến đúng vị trí mong muốn với độ chính xác cao.

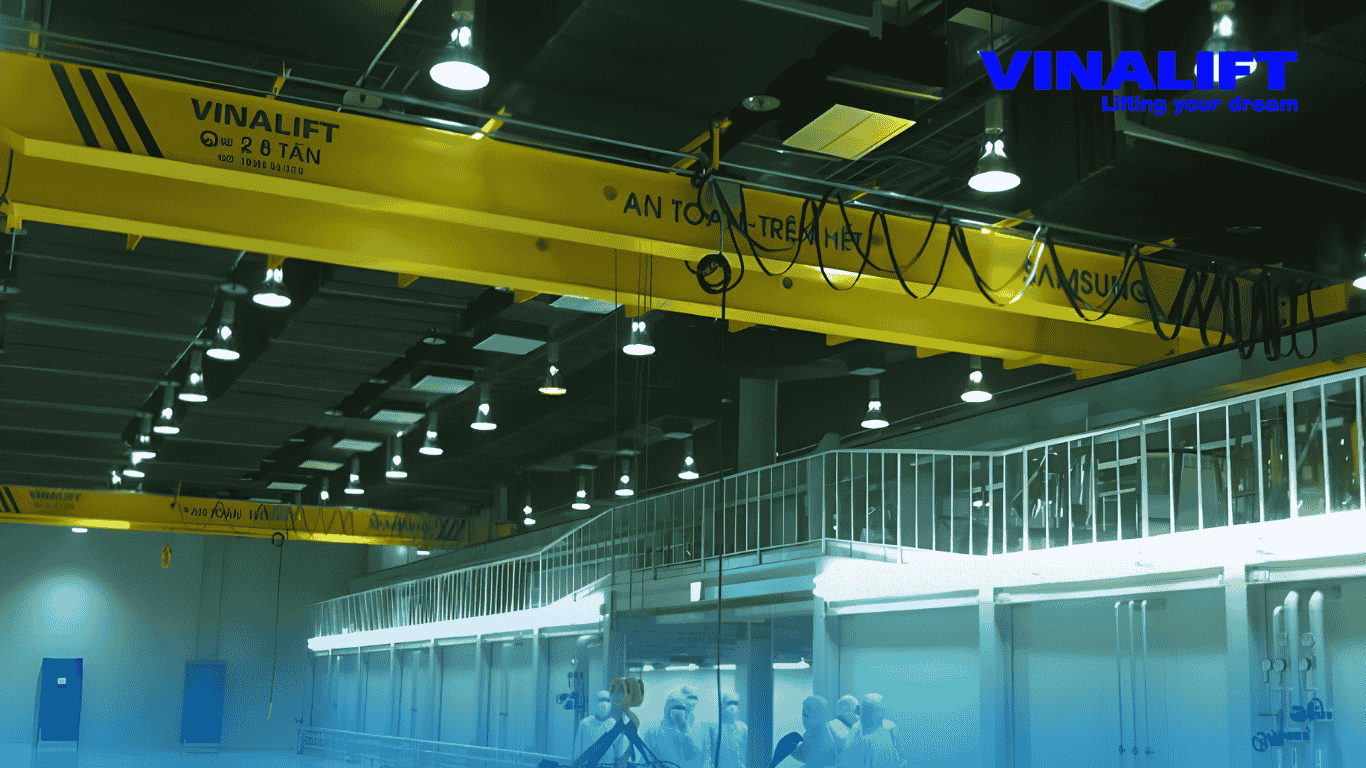

Phân Loại Cầu Trục Dầm Đôi: Giải Pháp Nâng Hạ

Cầu trục dầm đôi được phân loại dựa trên nhiều tiêu chí khác nhau, từ cách lắp đặt, mục đích sử dụng đến môi trường hoạt động. Việc hiểu rõ các loại này giúp doanh nghiệp lựa chọn đúng thiết bị, tối ưu hiệu suất và chi phí đầu tư.

Phân loại theo cấu tạo và vị trí lắp đặt:

• Cầu trục dầm đôi tiêu chuẩn (Top Running Double Girder Crane):Đây là loại phổ biến nhất, với dầm biên và bánh xe chạy trên đỉnh của ray đỡ. Nó phù hợp với các nhà xưởng có kết cấu chịu lực tốt, tải trọng nâng lớn (từ 5 tấn đến trên 100 tấn) và khẩu độ rộng (từ 10m đến 40m). Loại này thường được thiết kế theo tiêu chuẩn FEM A5 – A8.
• Cầu trục dầm đôi kiểu treo (Underhung Double Girder Crane): Ít phổ biến hơn so với dầm đơn kiểu treo, loại này được thiết kế để treo dưới dầm đỡ của nhà xưởng. Nó phù hợp với các nhà xưởng có không gian phía trên hạn chế hoặc yêu cầu diện tích sàn trống tối đa. Tuy nhiên, tải trọng nâng thường nhỏ hơn loại chạy trên ray (thường dưới 20 tấn).

Phân loại theo mục đích sử dụng và môi trường:

• Cầu trục dầm đôi cho xưởng đúc (Foundry Crane): Được thiết kế đặc biệt để hoạt động trong môi trường nhiệt độ cao, nhiều bụi bẩn và tải trọng nâng liên tục. Các bộ phận như motor, tủ điện thường được cách nhiệt, bảo vệ tăng cường. Tải trọng thường từ 30 tấn đến 150 tấn, với cơ cấu nâng hạ tốc độ chậm và ổn định để tránh rung lắc vật liệu nóng chảy.
• Cầu trục dầm đôi cho nhà máy thép (Steel Mill Crane): Chuyên dùng để nâng hạ thép tấm, cuộn thép, phôi thép. Yêu cầu tải trọng cực lớn (từ 50 tấn đến 300 tấn hoặc hơn), độ bền cao, khả năng chống bụi và rung động.
• Cầu trục dầm đôi chống cháy nổ (Explosion Proof Crane): Được thiết kế cho các môi trường có nguy cơ cháy nổ cao như nhà máy hóa chất, lọc dầu, sơn. Tùy theo từng môi trường đặc biệt, các thiết bị điện, motor, cảm biến đều đạt tiêu chuẩn chống cháy nổ Ex d IIB T4 hoặc tương đương.
• Cầu trục dầm đôi có cơ cấu kẹp/gắp (Grab/Magnetic Crane): Tích hợp các thiết bị chuyên dụng như gầu ngoạm để bốc dỡ vật liệu rời (than, quặng, cát) hoặc nam châm điện để nâng hạ thép tấm, phế liệu.

Mỗi loại cầu trục hai dầm đều có những đặc tính kỹ thuật riêng, đòi hỏi quá trình thiết kế và chế tạo phải tuân thủ nghiêm ngặt các tiêu chuẩn an toàn quốc tế và quy định hiện hành của Việt Nam (ví dụ: QCVN 30:2016/BLĐTBXH).

Ứng Dụng Thực Tế Của Cầu Trục Dầm Đôi

Với khả năng nâng tải trọng lớn và độ ổn định cao, cầu trục dầm đôi đã trở thành xương sống trong các hoạt động sản xuất và logistics của nhiều ngành công nghiệp. Dưới đây là những ứng dụng tiêu biểu và lợi ích kinh tế mà loại cầu trục này mang lại.

Trong nhà máy sản xuất thép và cơ khí chế tạo

Đây là môi trường lý tưởng cho cầu trục dầm đôi. Các nhà máy này thường xuyên phải di chuyển các cuộn thép, tấm thép nặng hàng chục tấn, các chi tiết máy lớn hoặc khuôn mẫu công nghiệp.

• Nâng hạ phôi thép và thành phẩm: Cầu trục dầm đôi 50 tấn với khẩu độ 25m có thể dễ dàng di chuyển các bó thép từ khu vực lưu trữ đến dây chuyền gia công, giảm thiểu rủi ro tai nạn và tăng tốc độ sản xuất.
• Lắp ráp máy móc hạng nặng: Trong các xưởng chế tạo máy, cầu trục dầm đôi tải trọng 20 tấn giúp lắp ráp các cụm chi tiết máy lớn một cách chính xác đảm bảo đồng bộ hóa quy trình.

Trong ngành công nghiệp đúc và đóng tàu

Các ngành này đòi hỏi cầu trục có khả năng chịu tải cực lớn và hoạt động ổn định trong môi trường khắc nghiệt.

• Vận chuyển nồi nấu kim loại: Cầu trục dầm đôi tải trọng 80 tấn được trang bị hệ thống chống lắc đặc biệt, giúp di chuyển nồi chứa kim loại nóng chảy an toàn tuyệt đối, giảm thiểu nguy cơ đổ tràn.
• Lắp ráp thân tàu: Trong các nhà máy đóng tàu, cầu trục dầm đôi có thể đạt tải trọng lên đến vài trăm tấn, được dùng để di chuyển và lắp ghép các khối thân tàu khổng lồ, rút ngắn thời gian thi công đáng kể.

Trong kho bãi và logistics

Mặc dù cầu trục dầm đơn cũng phổ biến, nhưng với các mặt hàng siêu trường, siêu trọng, cầu trục dầm đôi là lựa chọn bắt buộc.

• Quản lý kho hàng nặng: Đối với các kho chứa vật tư xây dựng, cuộn cáp điện lớn, hoặc các cấu kiện bê tông, cầu trục dầm đôi 30 – 50 tấn với hệ thống điều khiển PLC và cảm biến vị trí giúp tối ưu hóa không gian lưu trữ và tốc độ xuất nhập hàng, giảm chi phí lưu kho 15-20%.

Lợi ích kinh tế tổng thể (TCO – Total Cost of Ownership): Dù chi phí đầu tư ban đầu của cầu trục dầm đôi cao hơn dầm đơn, nhưng về lâu dài, nó mang lại hiệu quả vượt trội.

So Sánh Cầu Trục Dầm Đôi Và Cầu Trục Dầm Đơn: Chọn Lựa Giải Pháp Tối Ưu

Việc lựa chọn giữa cầu trục dầm đôi và cầu trục dầm đơn là một quyết định chiến lược, ảnh hưởng trực tiếp đến hiệu suất vận hành, chi phí đầu tư và an toàn lao động. Với vai trò là một chuyên gia về thiết bị nâng, VINALIFT cung cấp phân tích định lượng để giúp quý khách đưa ra lựa chọn sáng suốt nhất.

Bảng So Sánh Kỹ Thuật Chi Tiết

Tiêu Chí	Cầu Trục Dầm Đôi	Cầu Trục Dầm Đơn
Tải trọng nâng tối đa	5 tấn đến 300 tấn (hoặc hơn)	1 tấn đến 15 tấn (hiếm khi hơn)
Khẩu độ tối đa	10m đến 40m (thậm chí 50m)	5m đến 25m
Chiều cao nâng tối đa	Lớn hơn, palang đặt giữa hai dầm, tối ưu không gian.	Hạn chế hơn do palang treo dưới dầm.
Độ ổn định & An toàn	Rất cao, chống rung lắc tốt, phù hợp tải trọng động.	Ổn định
Tốc độ hoạt động	Linh hoạt, có thể đạt tốc độ cao hơn cho cả 3 chuyển động.	Tốt
Chi phí đầu tư ban đầu	Cao hơn 30-50% so với dầm đơn cùng tải trọng.	Thấp hơn.
Chi phí bảo trì	Tương đương hoặc cao hơn một chút do cấu tạo phức tạp hơn.	Thấp hơn,
Không gian lắp đặt	Đòi hỏi không gian trên cao lớn hơn.	Tiết kiệm không gian trên cao.
Môi trường ứng dụng	Xưởng đúc, thép, công nghiệp nặng, cảng biển, cầu cảng.	Kho bãi, xưởng gia công nhẹ, nhà máy lắp ráp nhỏ.

Khi nào nên chọn cầu trục dầm đôi?

Dựa trên phân tích trên, cầu trục dầm đôi là lựa chọn không thể thay thế trong các trường hợp sau:

• Tải trọng nâng lớn: Nếu nhu cầu nâng hạ của bạn vượt quá 15 tấn cầu trục dầm đôi gần như là bắt buộc.
• Khẩu độ rộng: Các nhà xưởng có chiều rộng từ 25m trở lên sẽ cần cầu trục dầm đôi để đảm bảo độ cứng vững của dầm và an toàn khi vận hành.
• Yêu cầu độ chính xác và ổn định cao: Trong các ngành như đúc, lắp ráp chi tiết máy chính xác, nơi rung lắc có thể gây hỏng hóc sản phẩm, cầu trục dầm đôi với cơ cấu chống lắc và điều khiển biến tần là giải pháp tối ưu.
• Chu kỳ làm việc nặng (Heavy Duty Cycle): Theo tiêu chuẩn FEM, cầu trục dầm đôi được thiết kế để hoạt động liên tục, cường độ cao trong nhiều giờ mỗi ngày mà không ảnh hưởng đến tuổi thọ thiết bị.
• Cần nhiều cơ cấu nâng: Cầu trục dầm đôi có không gian rộng hơn để tích hợp hai palang (Twin Hoist), hoặc các thiết bị phụ trợ như nam châm, gầu ngoạm, cho phép nâng hạ đồng thời hoặc đa chức năng.

Các Yếu Tố Kỹ Thuật Khi Lựa Chọn Cầu Trục Dầm Đôi

Để đảm bảo hiệu quả đầu tư và an toàn vận hành, quý khách cần nắm rõ các thông số kỹ thuật cốt lõi và tiêu chuẩn liên quan khi lựa chọn cầu trục dầm đôi. Đây là những thông tin mà kỹ sư của VINALIFT luôn tư vấn minh bạch cho khách hàng.

Tải trọng định mức và tải trọng làm việc an toàn

• Tải trọng định mức (Rated Capacity): Là tải trọng tối đa mà nhà sản xuất công bố (ví dụ: cầu trục 50 tấn).

Khẩu độ, chiều cao nâng và tốc độ

• Khẩu độ (Span): Khoảng cách giữa tâm hai ray chạy cầu trục. Đối với dầm đôi, khẩu độ có thể lên tới 40m-50m, phù hợp với các nhà xưởng có diện tích lớn.
• Chiều cao nâng (Lifting Height): Khoảng cách từ mặt sàn đến móc cẩu ở vị trí cao nhất. Cầu trục dầm đôi thường cung cấp chiều cao nâng lớn hơn dầm đơn do palang được đặt giữa hai dầm chính.
• Tốc độ nâng/hạ, di chuyển ngang/dọc: Các tốc độ này (ví dụ: nâng 0.8/5 m/phút, di chuyển ngang 5/20 m/phút, di chuyển dọc 10/40 m/phút) cần được tính toán dựa trên chu kỳ làm việc, loại hàng hóa và yêu cầu năng suất. Động cơ điều khiển biến tần (VFD) là giải pháp giúp điều chỉnh tốc độ mượt mà, chính xác, giảm sốc tải và tiết kiệm điện năng tới 20%.

Tiêu chuẩn thiết kế và an toàn

Tất cả các sản phẩm cầu trục của VINALIFT đều tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt nhất:

• Tiêu chuẩn FEM (Federation Européenne de la Manutention): Phân loại thiết bị nâng theo cấp độ làm việc (Duty Class) từ 1Am đến 4m (hoặc A1 đến A8 theo ISO). Đối với cầu trục dầm đôi tải trọng nặng và chu kỳ làm việc liên tục, cấp độ FEM 3m hoặc 4m (tương đương ISO A6, A7) là cần thiết, đảm bảo độ bền kết cấu và tuổi thọ linh kiện.
• Quy chuẩn Việt Nam QCVN 30:2016/BLĐTBXH: Quy định về an toàn lao động đối với thiết bị nâng. VINALIFT cam kết cung cấp đầy đủ hồ sơ kiểm định an toàn và hướng dẫn vận hành theo quy định.

Ngoài ra, các tính năng an toàn như cảm biến quá tải, công tắc giới hạn hành trình (Limit Switch), nút dừng khẩn cấp (Emergency Stop), hệ thống chống va đập (Anti-Collision System) và hệ thống phanh đa cấp là bắt buộc đối với cầu trục dầm đôi, đảm bảo an toàn tuyệt đối cho người và tài sản.

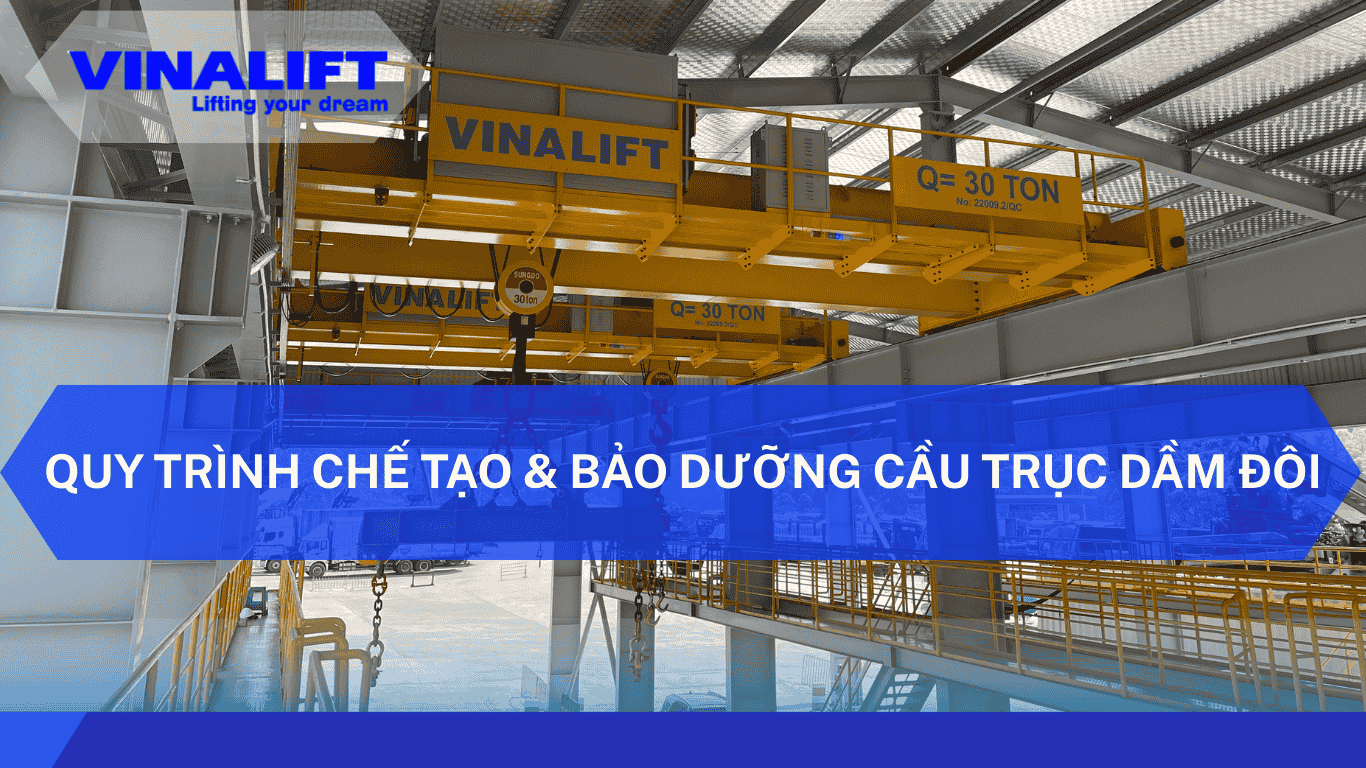

Quy Trình Chế Tạo & Bảo Dưỡng Cầu Trục Dầm Đôi

Tại VINALIFT, chúng tôi tự hào với quy trình làm việc khép kín, từ tư vấn thiết kế đến chế tạo, lắp đặt và bảo dưỡng định kỳ, đảm bảo mỗi hệ thống cầu trục dầm đôi đều đạt chất lượng cao nhất và tối ưu cho từng nhu cầu cụ thể của khách hàng.

1. Tư vấn và thiết kế chi tiết

• Khảo sát hiện trường: Đội ngũ kỹ sư của VINALIFT sẽ trực tiếp đến nhà máy hoặc công trình để khảo sát mặt bằng, chiều cao dầm, kết cấu chịu lực của nhà xưởng và đường ray. Đây là bước cực kỳ quan trọng để thu thập dữ liệu chính xác nhất.
• Phân tích nhu cầu: Xác định tải trọng nâng tối đa, tần suất làm việc, môi trường hoạt động (bụi bẩn, nhiệt độ, hóa chất), và các yêu cầu đặc biệt khác từ khách hàng. Theo thống kê nội bộ của VINALIFT, 85% các dự án cần giải pháp tùy chỉnh để đạt hiệu quả tối ưu.
• Thiết kế sơ bộ và bản vẽ kỹ thuật: Dựa trên các dữ liệu thu thập được, chúng tôi sẽ lập bản vẽ thiết kế sơ bộ (layout) và sau đó là bản vẽ kỹ thuật chi tiết theo tiêu chuẩn FEM, ISO và TCVN. Bản vẽ này bao gồm kích thước dầm, thông số palang, hệ thống điện, và các thiết bị an toàn.

2. Chế tạo tại nhà máy VINALIFT

• Lựa chọn vật liệu: Sử dụng thép theo tuỳ chỉnh theo yêu cầu của khách hàng cho dầm chính và dầm biên, đảm bảo độ bền và khả năng chịu lực tối đa. Các linh kiện điện (motor, tủ điện, biến tần) được nhập khẩu từ các thương hiệu uy tín như Siemens, Schneider, ABM, SEW...
• Gia công và lắp ráp: Quá trình chế tạo dầm được thực hiện trên dây chuyền hiện đại với máy cắt CNC, máy hàn tự động, đảm bảo độ chính xác cao. Dầm chính được kiểm tra độ thẳng, độ võng nghiêm ngặt trước khi sơn bảo vệ.
• Thử tải tại xưởng: Mỗi bộ phận và toàn bộ cầu trục sau khi lắp ráp sẽ được thử tải 110% – 125% tải trọng định mức theo tiêu chuẩn ISO/FEM tại nhà máy VINALIFT. Chúng tôi ghi nhận thông số lực, độ võng, sai số di chuyển và độ ồn để đảm bảo mọi thứ hoàn hảo trước khi giao cho khách hàng.

3. Lắp đặt và chạy thử tại công trình

• Vận chuyển và lắp đặt: Đội ngũ kỹ thuật viên lành nghề của VINALIFT sẽ tiến hành vận chuyển và lắp đặt cầu trục tại công trình theo đúng quy trình và tiêu chuẩn an toàn. Thời gian lắp đặt cho một cầu trục dầm đôi 20 tấn khẩu độ 20m thường mất từ 5-7 ngày làm việc, tùy thuộc vào điều kiện mặt bằng.
• Kiểm định an toàn: Sau khi lắp đặt, cầu trục sẽ được kiểm định bởi đơn vị kiểm định độc lập để cấp phép hoạt động.
• Huấn luyện vận hành: VINALIFT tổ chức huấn luyện chuyên sâu cho đội ngũ vận hành và bảo trì của khách hàng, đảm bảo họ nắm vững kỹ năng vận hành an toàn và xử lý sự cố cơ bản.

4. Dịch vụ bảo dưỡng và hỗ trợ kỹ thuật

• Bảo hành và bảo trì định kỳ: VINALIFT cung cấp chính sách bảo hành dài hạn và các gói bảo trì định kỳ (3 tháng, 6 tháng, 12 tháng) để kiểm tra, bôi trơn, điều chỉnh và thay thế các linh kiện hao mòn, đảm bảo cầu trục hoạt động ổn định và kéo dài tuổi thọ lên đến 10-15 năm.
• Hỗ trợ kỹ thuật 24/7: Đội ngũ kỹ sư của chúng tôi luôn sẵn sàng hỗ trợ khách hàng xử lý sự cố hoặc tư vấn kỹ thuật qua hotline 0393416686, đảm bảo thời gian dừng máy tối thiểu.

Các thông số về chi phí đầu tư hoặc thuê thiết bị nâng đều được VINALIFT công khai minh bạch. Một nguyên tắc vàng trong đầu tư là không chỉ nhìn vào chi phí ban đầu mà còn tính toán đến tổng chi phí sở hữu (TCO) bao gồm chi phí vận hành, bảo trì và hiệu suất làm việc trong suốt vòng đời của thiết bị.

Kết Luận: Cầu Trục Dầm Đôi – Giải Pháp Nâng Hạ Toàn Diện

Cầu trục dầm đôi không chỉ là một thiết bị nâng hạ, mà còn là một khoản đầu tư chiến lược mang lại hiệu suất vượt trội, an toàn tối đa và khả năng chịu tải được nhiều đối tác tin dùng đối với ngành công nghiệp nặng. Với tải trọng từ 5 tấn đến trên 300 tấn, khẩu độ lên đến 50m và khả năng hoạt động tuỳ chỉnh với nhu cầu của khách hàng từ môi trường làm việc bình thường như xưởng lắp ráp bảo dưỡng tới khắc nghiệt như luyện thép và cảng biển.

Việc lựa chọn đầu tư hoặc thuê thiết bị nâng dựa trên thông số kỹ thuật minh bạch, dữ liệu định lượng và cam kết chất lượng từ một đơn vị có năng lực thiết kế, chế tạo, lắp đặt hàng đầu như VINALIFT là quyết định đầu tư chính xác và bền vững. Chúng tôi không chỉ cung cấp sản phẩm mà còn là đối tác kỹ thuật đồng hành cùng sự phát triển của doanh nghiệp bạn. Hệ thống thiết bị nâng như cầu trục, cổng trục nếu được thiết kế đúng tải trọng, tốc độ nâng phù hợp và tuân thủ tiêu chuẩn an toàn FEM/ISO sẽ giúp doanh nghiệp giảm chi phí nhân công, hạn chế tối đa rủi ro tai nạn lao động và tăng năng suất bốc dỡ hàng hóa lên gấp nhiều lần.

Để nhận tư vấn kỹ thuật chi tiết và báo giá chính xác cho nhu cầu của bạn, hãy gọi ngay Hotline: 0393416686. Các chuyên gia của VINALIFT luôn sẵn sàng hỗ trợ!
