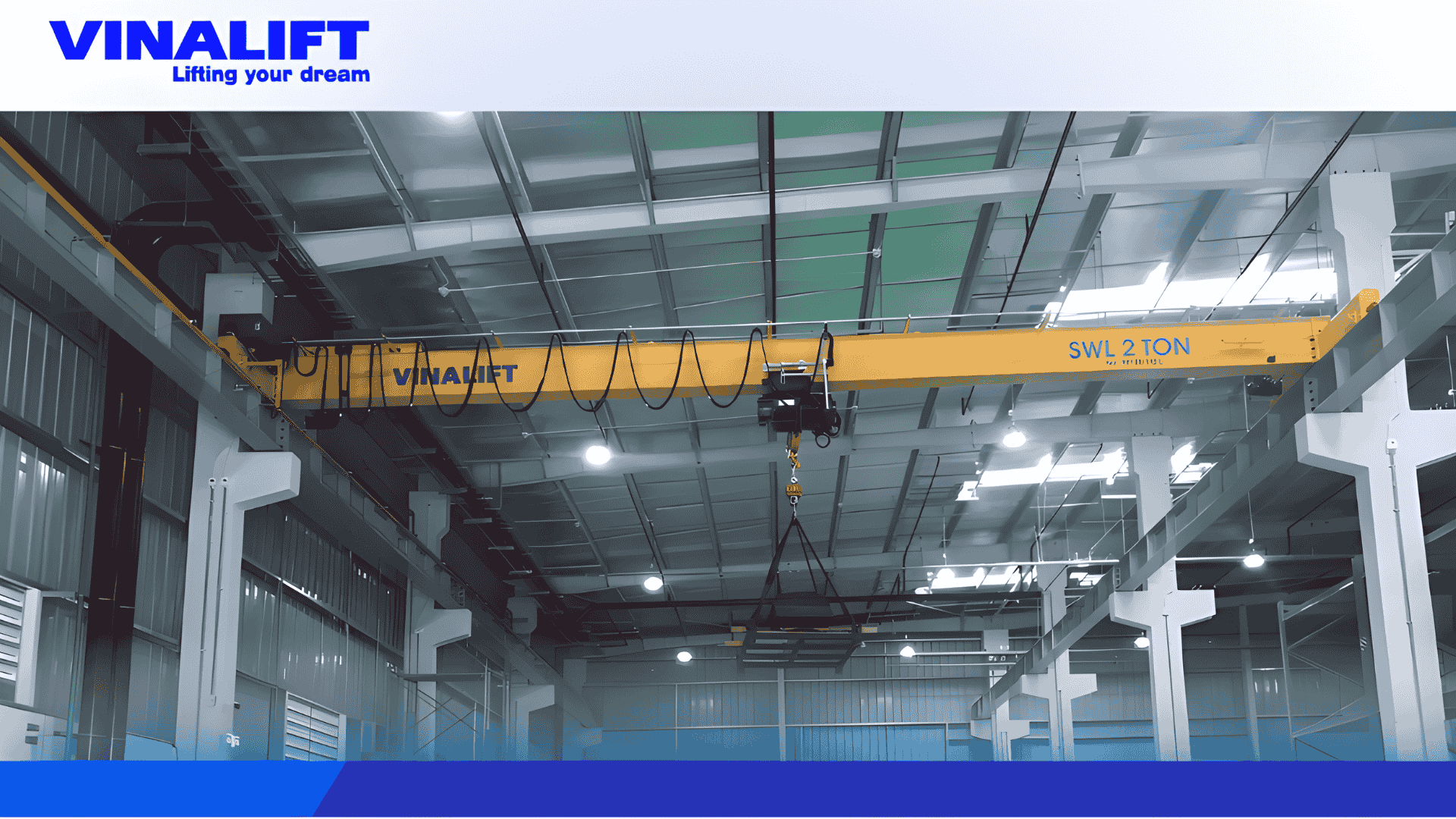

Cấu tạo cầu trục một dầm: Bộ phận, thiết kế và nguyên lý hoạt động

Cầu trục một dầm có cấu tạo như thế nào là nỗi băn khoăn lớn của các kỹ sư, chủ nhà máy khi cần hệ thống nâng hạ hàng hóa hiệu quả và an toàn. VINALIFT tự hào là chuyên gia hàng đầu, cung cấp tài liệu tham khảo kỹ thuật chi tiết nhất về kết cấu, thiết kế và nguyên lý vận hành của cầu trục một dầm.

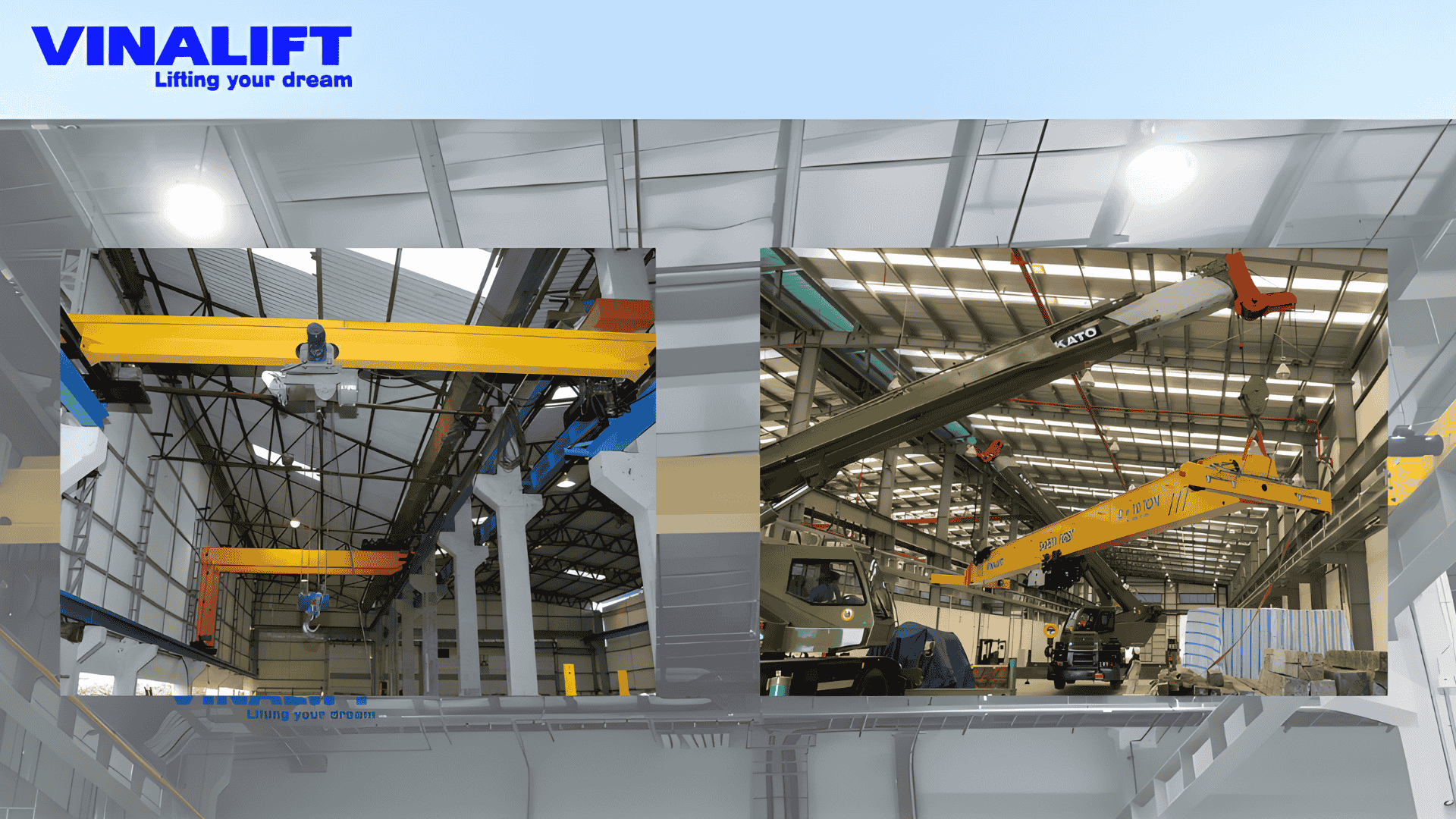

Cấu Tạo Cầu Trục Một Dầm

Để hiểu rõ nguyên lý hoạt động và tối ưu hiệu suất, việc nắm vững cấu tạo cầu trục một dầm là cực kỳ quan trọng. Cầu trục một dầm, hay cầu trục dầm đơn, là một hệ thống nâng hạ phổ biến trong các nhà máy, nhà kho, xưởng sản xuất có không gian hạn chế hoặc yêu cầu tải trọng vừa phải (thường từ 1 tấn đến 20 tấn). Cấu tạo cơ bản của nó bao gồm dầm chính, xe con (trolley), palang, cơ cấu di chuyển cầu trục và hệ thống điều khiển. Mỗi bộ phận đều đóng vai trò then chốt trong việc đảm bảo quá trình nâng hạ diễn ra chính xác, ổn định và an toàn.

Dầm Chính (Main Girder)

Dầm chính là bộ phận chịu lực chính của cầu trục một dầm. Nó thường được chế tạo từ thép hình (chẳng hạn như thép I-beam, H-beam) hoặc thép hộp (box girder) tùy thuộc vào khẩu độ và tải trọng yêu cầu. Kết cấu dầm chính được tính toán kiểm bền mỏi theo TCVN 4244:2005, đảm bảo triệt tiêu ứng suất dư sau quá trình hàn.

• Chức năng: Dầm chính có nhiệm vụ đỡ toàn bộ tải trọng của palang, xe con và hàng hóa, đồng thời truyền lực xuống dầm biên và đường ray. Nó cũng là nơi lắp đặt đường ray cho xe con di chuyển.
• Vật liệu: Thép hợp kim cường độ cao như SS400, Q235, Q345B (theo tiêu chuẩn Trung Quốc) hoặc tương đương theo tiêu chuẩn ASTM (Hoa Kỳ), EN (Châu Âu). Đối với các cầu trục VINALIFT, chúng tôi sử dụng thép kết cấu chuẩn SS400/Q345B để đảm bảo khả năng chịu lực uốn, xoắn và chống mỏi theo thời gian.
• Thiết kế: Dầm chính thường được thiết kế với độ võng cho phép tối đa là 1/750 khẩu độ theo tiêu chuẩn FEM/ISO để đảm bảo an toàn và giảm thiểu biến dạng khi chịu tải. Ví dụ, với khẩu độ 15m, độ võng tối đa cho phép là 20mm.
• Phân loại dầm chính:
  • Dầm hộp (Box Girder): Cấu trúc kín, hàn từ các tấm thép, có độ cứng xoắn cao, thường dùng cho tải trọng lớn hơn hoặc khẩu độ dài hơn.
  • Dầm chữ I (I-Beam): Đơn giản, kinh tế, phù hợp với tải trọng nhẹ và trung bình.

Dữ liệu đo đạc thực tế tại xưởng chế tạo và lắp đặt của VINALIFT cho thấy, dầm chính được chế tạo từ thép Q345B có khả năng chịu tải trọng động tốt hơn 15-20% so với thép SS400, giúp tăng tuổi thọ thiết bị.

Dầm Biên (End Carriage)

Dầm biên là hai khối kết cấu thép nằm ở hai đầu của dầm chính, có nhiệm vụ kết nối dầm chính với hệ thống bánh xe di chuyển trên đường ray.

• Chức năng: Giúp cầu trục di chuyển dọc theo chiều dài nhà xưởng trên hệ thống ray chuyên dụng.
• Cấu tạo: Mỗi dầm biên bao gồm khung dầm thép, bánh xe di chuyển (wheel block), động cơ giảm tốc di chuyển (geared motor) và phanh.
• Bánh xe di chuyển: Thường được làm từ thép đúc hoặc thép hợp kim chịu mài mòn cao, có đường kính và vật liệu phù hợp với tải trọng và tần suất hoạt động. VINALIFT sử dụng bánh xe thép C45 hoặc 65Mn, độ cứng HB 280-320 để cân bằng giữa khả năng chịu mài mòn và bảo vệ đường ray.
• Động cơ giảm tốc: Bao gồm động cơ điện và hộp số giảm tốc, cung cấp lực kéo cho bánh xe. VINALIFT thường trang bị động cơ từ các thương hiệu uy tín như SEW, ABM, Schneider với công suất từ 0.75kW đến 3.7kW cho mỗi dầm biên, tùy thuộc vào tải trọng và tốc độ di chuyển yêu cầu. Tốc độ di chuyển cầu trục thường dao động từ 10 m/phút đến 40 m/phút.
• Hệ thống phanh: Đảm bảo cầu trục dừng chính xác và an toàn. Thường là phanh điện từ tích hợp trong động cơ.

Palang (Hoist)

Palang là bộ phận trực tiếp thực hiện chức năng nâng hạ hàng hóa, được gắn vào xe con và di chuyển dọc theo dầm chính.

• Chức năng: Nâng và hạ vật liệu theo phương thẳng đứng.
• Phân loại:
  • Palang cáp điện (Wire Rope Hoist): Sử dụng cáp thép để nâng hạ, phù hợp cho tải trọng lớn và yêu cầu độ bền cao.
  • Palang xích điện (Chain Hoist): Sử dụng xích tải, thường dùng cho tải trọng nhỏ hơn và không gian hạn chế.
• Cấu tạo chính của palang:
  • Động cơ nâng hạ (Lifting Motor): Cung cấp lực nâng. Thường là động cơ điện 3 pha, có tích hợp phanh điện từ. Công suất động cơ nâng của VINALIFT dao động từ 1.5 kW đến 15 kW tùy tải trọng.
  • Hộp giảm tốc (Gearbox): Giảm tốc độ quay của động cơ và tăng mô-men xoắn, giúp nâng tải nặng.
  • Tang cuốn cáp/Xích tải: Tang cuốn cáp cho palang cáp, xích tải cho palang xích. Cáp thép thường là loại 6×37 hoặc 6×19 cường độ cao.
  • Móc cẩu (Hook): Bộ phận trực tiếp móc vào vật cần nâng, thường có chốt an toàn.
  • Phanh an toàn: Hệ thống phanh được thiết kế với hệ số an toàn k ≥ 1.5 theo TCVN 4244:2005, đảm bảo giữ tải tuyệt đối ngay cả khi mất điện đột ngột.
  • Bộ giới hạn hành trình (Limit Switch): Ngăn không cho palang nâng quá cao hoặc hạ quá thấp, bảo vệ thiết bị và người vận hành.
• Tốc độ nâng hạ: Tùy thuộc vào model và công suất, tốc độ nâng thường dao động từ 2 m/phút đến 15 m/phút (có thể có 2 cấp tốc độ: nhanh và chậm).

Xe Con (Trolley)

Xe con là khung kết cấu chịu lực, nơi palang được gắn vào và di chuyển dọc theo dầm chính.

• Chức năng: Giúp palang và tải trọng di chuyển theo chiều ngang (vuông góc với chiều di chuyển của cầu trục) trên dầm chính.
• Cấu tạo: Bao gồm khung xe con, bánh xe di chuyển ngang, động cơ giảm tốc di chuyển ngang và hệ thống phanh.
• Loại xe con:
  • Xe con chạy dưới dầm (Underhung Trolley): Palang treo dưới dầm chính, tiết kiệm không gian chiều cao.
  • Xe con chạy trên dầm (Top-running Trolley): Palang đặt trên dầm chính, thường dùng cho tải trọng lớn hơn.
• Tốc độ di chuyển ngang: Thường từ 5 m/phút đến 20 m/phút.

Hệ Thống Điện (Electrification System)

Hệ thống cấp điện đảm bảo cung cấp năng lượng ổn định cho toàn bộ các động cơ của cầu trục.

• Điện nguồn chính: Thường là 3 pha, 380V, 50Hz theo tiêu chuẩn Việt Nam.
• Hệ thống cấp điện cho cầu trục (dầm biên):
  • Thanh ray điện an toàn (Busbar/Conductor Bar): Gồm các thanh dẫn điện đặt dọc theo đường ray cầu trục, cung cấp điện cho dầm biên thông qua chổi than tiếp điện. Đây là giải pháp phổ biến, an toàn và ít cần bảo trì. VINALIFT sử dụng thanh ray điện loại 3P, 4P hoặc 6P với dòng điện từ 50A đến 300A.
  • Cáp điện sâu đo (Festoon Cable): Cáp điện treo trên các con lăn và ray C-track, di chuyển theo cầu trục. Thường dùng cho các ứng dụng nhẹ hơn.
• Hệ thống cấp điện cho palang (xe con):
  • Cáp mềm tròn (Round Cable) hoặc cáp dẹt (Flat Cable): Cung cấp điện từ dầm chính đến palang, di chuyển theo xe con.
• Tủ điện điều khiển (Control Panel): Chứa các thiết bị điện như contactor, aptomat, rơ-le, biến tần (VFD), bộ điều khiển PLC (Programmable Logic Controller) để điều khiển các chức năng của cầu trục. VINALIFT tích hợp biến tần Schneider, Siemens, Yaskawa để điều khiển tốc độ linh hoạt, giảm giật cục khi khởi động và dừng, bảo vệ cơ cấu và tiết kiệm điện năng tới 20%.

Hệ Thống Điều Khiển (Control System)

Hệ thống điều khiển giúp người vận hành thao tác cầu trục một cách dễ dàng và an toàn.

• Tay bấm điều khiển (Pendant Control): Nối dây trực tiếp với tủ điện, có các nút bấm cho các chức năng nâng/hạ, di chuyển ngang, di chuyển dọc. Tiêu chuẩn IP54 bảo vệ chống bụi và nước.
• Điều khiển từ xa (Radio Remote Control): Sử dụng sóng radio để điều khiển, cho phép người vận hành di chuyển linh hoạt, đứng ở vị trí an toàn hơn và có tầm nhìn tốt hơn. VINALIFT cung cấp điều khiển từ xa từ các thương hiệu như Telecrane, Juuko, Autec với tầm hoạt động lên đến 100 mét.
• Hệ thống an toàn bổ sung:
  • Cảm biến quá tải (Overload Limit Switch): Ngăn không cho cầu trục nâng quá tải trọng cho phép, bảo vệ thiết bị và ngăn ngừa tai nạn. VINALIFT trang bị cảm biến quá tải 110% tải trọng danh định.
  • Nút dừng khẩn cấp (Emergency Stop Button): Dừng toàn bộ hoạt động của cầu trục ngay lập tức trong trường hợp khẩn cấp.
  • Đèn còi cảnh báo: Phát tín hiệu khi cầu trục đang hoạt động hoặc có sự cố.

Thiết Kế Cầu Trục Một Dầm

Việc thiết kế cầu trục một dầm đòi hỏi sự am hiểu sâu sắc về kỹ thuật, tiêu chuẩn an toàn và môi trường làm việc. Một thiết kế tối ưu không chỉ đảm bảo hiệu suất mà còn kéo dài tuổi thọ thiết bị và giảm thiểu chi phí vận hành.

Tiêu Chuẩn Thiết Kế Quốc Tế Và Việt Nam

Cầu trục một dầm tại VINALIFT được thiết kế và chế tạo tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế và quy định hiện hành của Việt Nam, đảm bảo chất lượng và an toàn tối đa.

• Tiêu chuẩn FEM (Fédération Européenne de la Manutention): Tiêu chuẩn Châu Âu về thiết bị nâng hạ. FEM phân loại cầu trục theo cấp độ làm việc (Duty Class) từ M1 đến M8, dựa trên thời gian hoạt động và tải trọng sử dụng. Ví dụ, cấp M5 (ISO A5) phù hợp cho hoạt động trung bình trong nhà xưởng sản xuất liên tục, trong khi M6 (ISO A6) dành cho các ứng dụng nặng hơn.
• Tiêu chuẩn ISO 4301: Tiêu chuẩn quốc tế tương đương FEM về phân loại thiết bị nâng.
• Tiêu chuẩn TCVN: Các tiêu chuẩn Việt Nam về an toàn lao động và thiết bị nâng hạ, ví dụ TCVN 4244:2005 về thiết bị nâng.
• QCVN 07:2016/BLĐTBXH: Quy chuẩn kỹ thuật quốc gia về an toàn lao động đối với thiết bị nâng.

Việc lựa chọn đúng chế độ làm việc (FEM 1Am, 2m…) phù hợp với tần suất hoạt động thực tế là yếu tố then chốt giúp cầu trục VINALIFT hoạt động bền bỉ 15-20 năm mà không cần giảm tải trọng nâng.

Các Yếu Tố Ảnh Hưởng Đến Thiết Kế

Khi thiết kế cầu trục một dầm, các kỹ sư của VINALIFT sẽ xem xét nhiều yếu tố để đưa ra giải pháp tối ưu nhất:

• Tải trọng nâng định mức (Rated Capacity): Từ 1 tấn đến 20 tấn. Đây là thông số cơ bản nhất.
• Khẩu độ (Span): Khoảng cách giữa tâm hai đường ray, thường từ 5 mét đến 30 mét. Khẩu độ càng lớn, dầm chính cần càng cứng vững.
• Chiều cao nâng (Lifting Height): Khoảng cách từ mặt sàn đến móc cẩu ở vị trí cao nhất. Ảnh hưởng đến chiều dài cáp và công suất động cơ.
• Chiều dài đường chạy (Runway Length): Tổng chiều dài đường ray mà cầu trục di chuyển.
• Tần suất làm việc (Duty Cycle): Số chu kỳ nâng hạ mỗi giờ hoặc mỗi ngày, ảnh hưởng đến lựa chọn cấp độ làm việc của thiết bị.
• Môi trường làm việc: Nhiệt độ, độ ẩm, bụi bẩn, hóa chất, nguy cơ cháy nổ (ví dụ: cầu trục chống cháy nổ cho nhà máy hóa chất).
• Không gian nhà xưởng: Chiều cao trần, vị trí cột, các vật cản khác.

Bản Vẽ Kỹ Thuật Và Sơ Đồ Cấu Tạo

Trước khi chế tạo, VINALIFT luôn cung cấp bản vẽ thiết kế chi tiết (CAD drawings) cho khách hàng, bao gồm:

• Bản vẽ tổng thể: Hiển thị kích thước chung, khẩu độ, chiều cao nâng, vị trí lắp đặt các bộ phận chính.
• Bản vẽ chi tiết kết cấu thép: Thể hiện chi tiết dầm chính, dầm biên, các mối hàn, loại vật liệu, kích thước tiết diện.
• Sơ đồ nguyên lý điện: Minh họa cách đấu nối các động cơ, cảm biến, tủ điện và hệ thống điều khiển.
• Bảng thông số kỹ thuật (Datasheet): Liệt kê tất cả các thông số quan trọng của từng bộ phận: công suất động cơ, tốc độ, tải trọng, tiêu chuẩn áp dụng.

Các bản vẽ này không chỉ là căn cứ để chế tạo mà còn là tài liệu quan trọng cho việc lắp đặt, vận hành và bảo trì sau này, đảm bảo mọi chi tiết đều được thực hiện theo đúng thiết kế đã được phê duyệt.

Nguyên Lý Hoạt Động Cầu Trục Một Dầm

Sau khi nắm vững kết cấu cầu trục một dầm và thiết kế, việc hiểu rõ nguyên lý hoạt động là chìa khóa để vận hành an toàn, tối ưu hóa năng suất và kéo dài tuổi thọ thiết bị.

Chu Trình Vận Hành Cơ Bản

Một chu trình nâng hạ điển hình của cầu trục một dầm diễn ra theo các bước sau:

1. Di chuyển cầu trục (Long Travel): Người vận hành sử dụng tay bấm hoặc điều khiển từ xa để kích hoạt động cơ di chuyển cầu trục. Các động cơ giảm tốc ở dầm biên sẽ quay, làm cho bánh xe di chuyển trên đường ray dọc theo nhà xưởng, đưa cầu trục đến vị trí mong muốn.
2. Di chuyển xe con (Cross Travel): Khi cầu trục đã ở đúng vị trí, người vận hành điều khiển xe con (có gắn palang) di chuyển ngang trên dầm chính. Động cơ di chuyển xe con sẽ hoạt động, đưa palang đến đúng điểm trên vật cần nâng.
3. Nâng hạ hàng hóa (Lifting/Lowering): Sau khi móc cẩu được định vị chính xác, người vận hành kích hoạt động cơ nâng hạ của palang. Móc cẩu sẽ hạ xuống để móc vào vật, sau đó nâng vật lên. Bộ giới hạn hành trình sẽ đảm bảo móc cẩu không vượt quá giới hạn an toàn. Khi vật được nâng lên, phanh của động cơ nâng sẽ tự động giữ tải.
4. Di chuyển vật đến vị trí mới: Các bước 1 và 2 được lặp lại để đưa vật đến vị trí đích.
5. Hạ hàng hóa: Vật được hạ xuống vị trí mong muốn, sau đó móc cẩu được tháo ra và palang được nâng lên về vị trí ban đầu hoặc vị trí chờ.

Các cầu trục hiện đại của VINALIFT thường được trang bị biến tần, cho phép điều khiển tốc độ di chuyển và nâng hạ mượt mà, giúp định vị tải chính xác hơn và giảm hao mòn cơ khí.

Hướng Dẫn Bảo Trì, Lắp Đặt Và Kiểm Tra Kỹ Thuật

Để cầu trục hoạt động bền bỉ và an toàn, việc tuân thủ các quy trình bảo trì, lắp đặt và kiểm tra kỹ thuật là yếu tố không thể thiếu.

• Lắp đặt:
  • Khảo sát mặt bằng: Đảm bảo kết cấu nhà xưởng đủ khả năng chịu tải của cầu trục. VINALIFT thực hiện khảo sát chi tiết trước khi thiết kế.
  • Lắp đặt đường ray: Đường ray phải được lắp đặt thẳng hàng, song song và có độ cao bằng nhau, sai số cho phép nhỏ hơn ±3mm trên mỗi 10m chiều dài.
  • Kiểm tra điện: Đảm bảo hệ thống điện được đấu nối chính xác, có tiếp địa an toàn và tuân thủ tiêu chuẩn an toàn điện.
  • Thử tải tĩnh và động: Sau khi lắp đặt, cầu trục phải được thử tải tĩnh với 125% tải trọng định mức và thử tải động với 110% tải trọng định mức theo TCVN 4244:2005 trước khi đưa vào sử dụng.
• Bảo trì định kỳ:
  • Hàng ngày/Tuần: Kiểm tra trực quan cáp thép (mòn, xoắn, đứt sợi), móc cẩu (biến dạng, chốt an toàn), bánh xe (mòn, kẹt), hệ thống phanh (độ rơ).
  • Hàng tháng/Quý: Bôi trơn các điểm chuyển động (ổ bi, bánh răng), kiểm tra độ siết bu lông, độ mòn chổi than, mức dầu hộp giảm tốc.
  • Hàng năm: Kiểm tra toàn diện kết cấu thép (nứt, gỉ sét), đo điện trở cách điện của motor, kiểm tra độ chính xác của cảm biến quá tải và giới hạn hành trình. VINALIFT cung cấp gói bảo trì định kỳ chuyên nghiệp, giúp khách hàng tối ưu hiệu suất và an toàn.
• Kiểm định an toàn: Theo quy định của pháp luật, cầu trục phải được kiểm định an toàn định kỳ 1-3 năm/lần tùy theo loại và cấp độ làm việc, bởi đơn vị kiểm định có thẩm quyền.

Việc tuân thủ nghiêm ngặt lịch bảo trì và kiểm tra kỹ thuật giúp kéo dài tuổi thọ của cầu trục VINALIFT lên đến 15-20 năm trong điều kiện hoạt động bình thường, giảm đáng kể chi phí sửa chữa đột xuất.

Tối Ưu Hiệu Suất Và Chi Phí Với Cầu Trục Một Dầm VINALIFT

Với sự am hiểu sâu sắc về từng bộ phận cầu trục một dầm, từ thiết kế đến nguyên lý hoạt động, VINALIFT cam kết mang đến giải pháp nâng hạ tối ưu nhất cho doanh nghiệp của bạn. Cầu trục một dầm không chỉ là một thiết bị nâng hạ mà còn là khoản đầu tư chiến lược, giúp doanh nghiệp giảm chi phí nhân công, tăng năng suất bốc dỡ hàng hóa lên gấp 3-5 lần so với phương pháp thủ công. Một hệ thống cầu trục 5 tấn có thể thay thế 4 đến 6 lao động bốc xếp, mang lại hiệu quả kinh tế rõ rệt và hạn chế rủi ro tai nạn lao động.

Việc lựa chọn đầu tư hoặc thuê thiết bị nâng dựa trên thông số kỹ thuật minh bạch từ một đơn vị có năng lực thiết kế, chế tạo, lắp đặt như VINALIFT là quyết định đầu tư chính xác và bền vững cho hoạt động sản xuất. Hệ thống thiết bị nâng như cầu trục, hay cổng trục nếu được thiết kế đúng tải trọng, tốc độ nâng phù hợp và tuân thủ tiêu chuẩn an toàn FEM/ISO sẽ giúp doanh nghiệp tối đa hóa hiệu quả vận hành và giảm thiểu tổng chi phí sở hữu (TCO).
