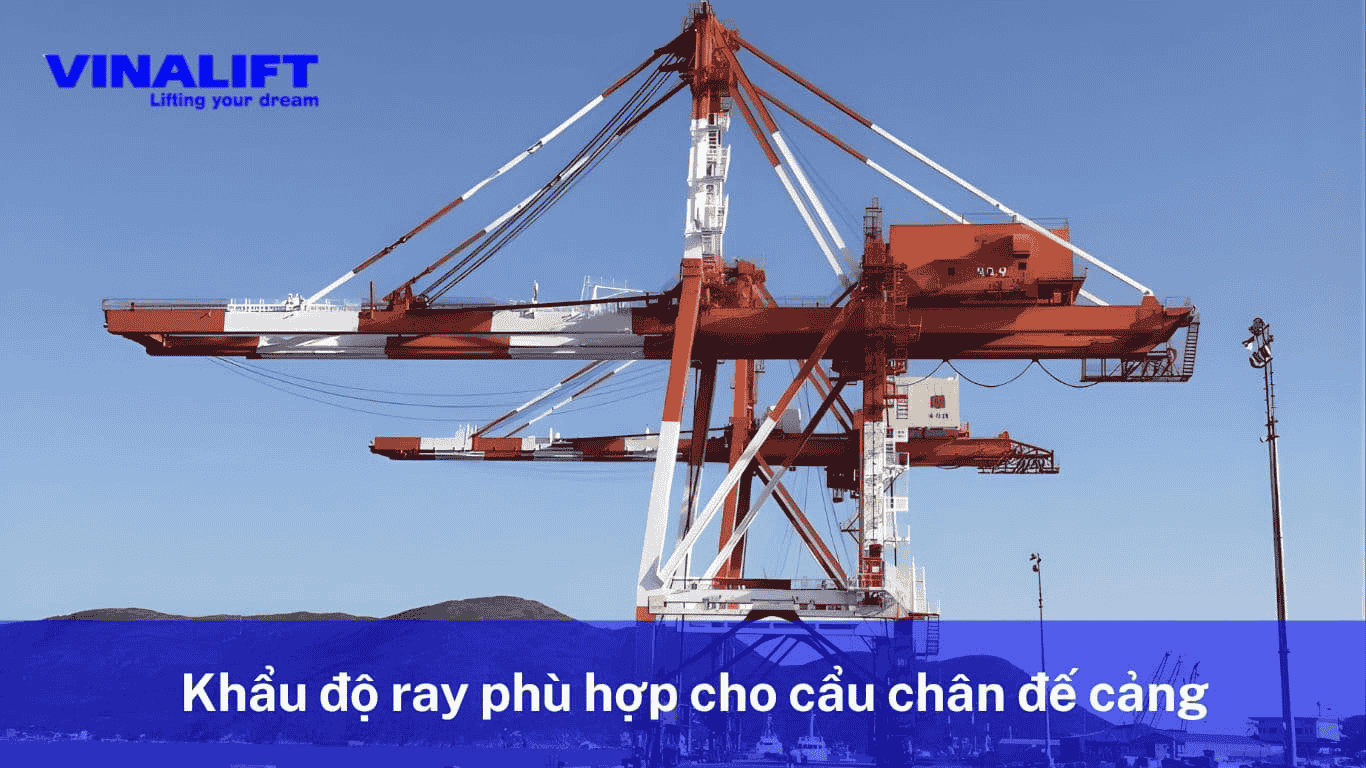

Khẩu độ ray phù hợp cho cẩu chân đế cảng là một trong những quyết định kỹ thuật quan trọng nhất, ảnh hưởng trực tiếp đến sự ổn định, an toàn và hiệu suất khai thác của toàn bộ hệ thống bốc dỡ tại cảng. Đối mặt với sự phức tạp của các tiêu chuẩn thiết kế và tải trọng vận hành, VINALIFT – với vai trò chuyên gia hàng đầu về thiết bị nâng và kết cấu thép phi tiêu chuẩn, mang đến tài liệu tham khảo chi tiết, giúp các chủ đầu tư, kỹ sư và quản lý dự án đưa ra lựa chọn tối ưu nhất.

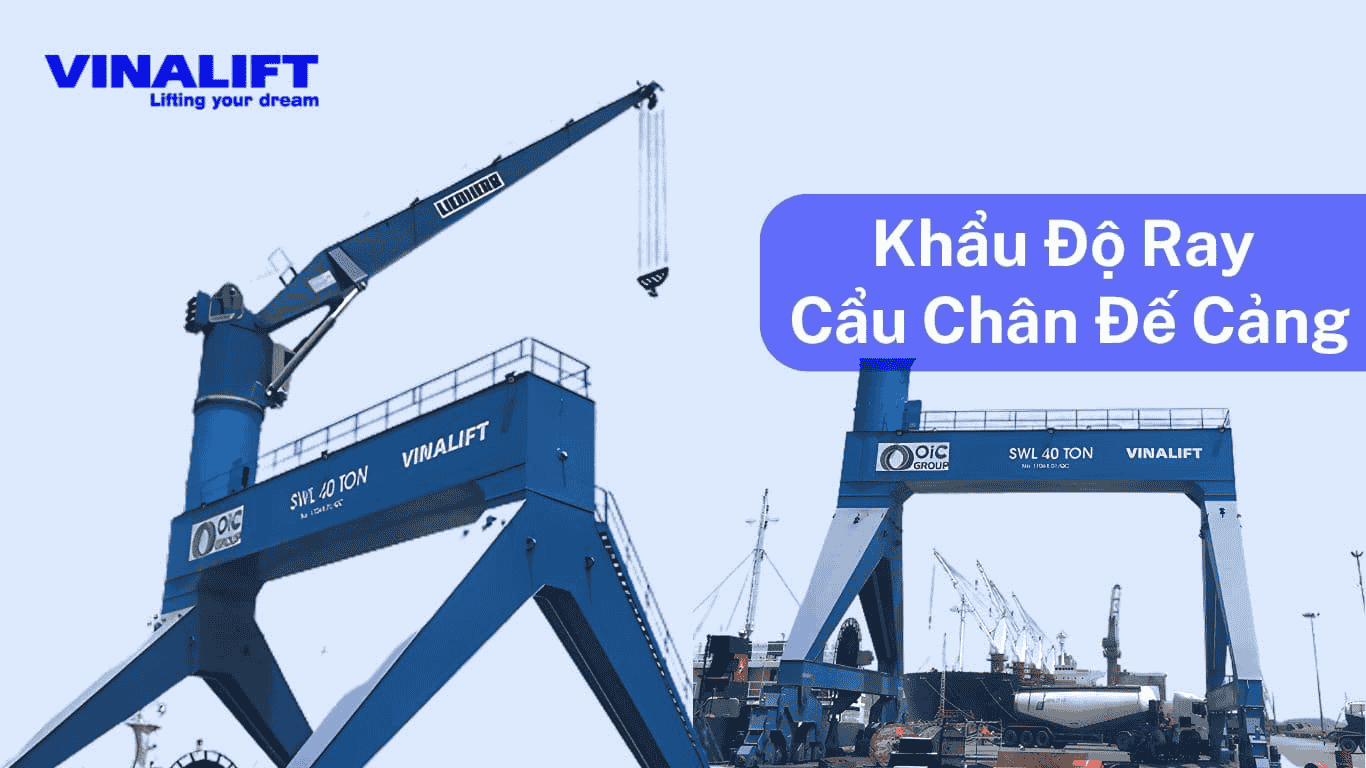

Khẩu độ ray cẩu chân đế cảng

Khẩu độ ray hay còn gọi là khoảng cách giữa hai tâm ray, là thông số then chốt xác định độ ổn định và khả năng phân bổ tải trọng của cẩu chân đế (cẩu cảng, cần trục cảng). Việc lựa chọn khẩu độ ray phù hợp không chỉ đảm bảo an toàn trong vận hành mà còn tối ưu hiệu suất bốc dỡ, đặc biệt trong các dự án cảng biển lớn.

Theo tiêu chuẩn thiết kế cần trục cảng biển quốc tế như FEM (Federation Européenne de la Manutention) và ISO 4301, cũng như các tiêu chuẩn Việt Nam hiện hành (TCVN), khẩu độ ray cho cẩu chân đế cảng thường nằm trong khoảng từ 10 mét đến 30 mét, tùy thuộc vào tải trọng, tầm với, chiều cao nâng và điều kiện cụ thể của cầu cảng.

Bảng khẩu độ ray tiêu chuẩn cho các loại cẩu chân đế cảng phổ biến

Loại Cẩu Chân Đế	Tải Trọng Danh Định (Tấn)	Khẩu Độ Ray Tiêu Chuẩn (Mét)	Ghi Chú & Ứng Dụng
Cẩu Chân Đế Tải Nhẹ	10 – 25	10 – 16	Bốc dỡ hàng rời, bãi tập kết vật liệu.
Cẩu Chân Đế Tải Trung Bình	25 – 30	10 – 25	Cảng tổng hợp, bốc dỡ than, quặng, ngũ cốc
Cẩu Chân Đế Tải Nặng	30 – 50+	10 – 30	Cảng container chuyên dụng, bốc dỡ hàng siêu trường. Cẩu cảng

Lưu ý: Các khẩu độ trên là giá trị tiêu chuẩn, trong thực tế, VINALIFT có thể thiết kế khẩu độ phi tiêu chuẩn để phù hợp với yêu cầu cụ thể của từng dự án và kết cấu cầu cảng hiện có.

Các yếu tố then chốt ảnh hưởng đến lựa chọn khẩu độ ray

Để xác định khẩu độ ray phù hợp cho cẩu chân đế cảng, kỹ sư cần xem xét các yếu tố sau một cách toàn diện:

• Tải trọng định mức (Rated Load): Tải trọng càng lớn, áp lực lên ray càng cao, đòi hỏi khẩu độ ray rộng hơn để tăng độ ổn định và phân bổ tải trọng đều. Ví dụ, một cẩu 25 tấn có thể dùng khẩu độ 16m, nhưng cẩu 45 tấn thường yêu cầu khẩu độ 18m.
• Tầm với (Outreach): Tầm với xa hơn (tức là khoảng cách từ tâm quay đến điểm xa nhất của cần cẩu) tạo ra mô men lật lớn hơn, do đó cần khẩu độ rộng hơn để chống lật.
• Chiều cao nâng (Hoisting Height): Chiều cao nâng lớn cũng ảnh hưởng đến độ ổn định của cẩu, đặc biệt khi có tải.
• Kết cấu cầu cảng hiện hữu: Trong nhiều trường hợp, khẩu độ ray phải tương thích với kết cấu móng và dầm ray có sẵn trên cầu cảng, gây ra thách thức cho việc thiết kế cẩu mới.
• Tải trọng bánh xe (Wheel Load): Đây là áp lực lớn nhất mà mỗi bánh xe của cẩu tác động lên ray. Khẩu độ rộng giúp phân bổ tải trọng này trên nhiều bánh xe hơn, giảm áp lực cục bộ lên ray và cấu trúc cầu cảng. Cẩu tải trọng lớn có thể tạo ra tải trọng bánh xe lên đến 20-50 tấn/bánh.
• Tốc độ di chuyển (Traveling Speed): Cẩu di chuyển nhanh hơn tạo ra lực quán tính và lực động lớn hơn, cần khẩu độ vững chắc và hệ thống ray ổn định hơn.
• Điều kiện thời tiết (Wind Loading): Cẩu hoạt động ở cảng biển phải chịu tải trọng gió lớn. Khẩu độ rộng giúp tăng khả năng chống lật do gió.

Ảnh hưởng của khẩu độ ray đến tính ổn định và an toàn

Việc lựa chọn khẩu độ ray phù hợp cho cẩu chân đế cảng là cốt lõi để đảm bảo sự ổn định và an toàn của hệ thống. Một khẩu độ không phù hợp có thể dẫn đến các vấn đề nghiêm trọng như mất ổn định, biến dạng ray hoặc thậm chí là lật cẩu.

Khả năng chống lật (Overturning Stability)

Khẩu độ ray đóng vai trò quyết định trong việc tạo ra mô men ổn định chống lật. Khoảng cách giữa các chân cẩu càng rộng, cơ sở hỗ trợ càng lớn, khả năng chống lại mô men lật do tải trọng nâng (bao gồm tải trọng nâng, trọng lượng gầu ngoạm, hàng hóa) và tải trọng gió càng cao.

• Mô men lật (Overturning Moment): Được tạo ra bởi tải trọng nâng và tầm với. Ví dụ, một cẩu nâng 40 tấn ở tầm với 30m sẽ tạo ra mô men lật 1.200 tấn-mét.
• Mô men ổn định (Stabilizing Moment): Được tạo ra bởi trọng lượng bản thân cẩu và khẩu độ ray. Khẩu độ ray lớn hơn sẽ tăng mô men ổn định, giảm nguy cơ lật.
• Theo tiêu chuẩn FEM, hệ số an toàn chống lật tối thiểu phải đạt 1.5 khi có tải và 1.2 khi không tải dưới tác động của gió. Khẩu độ ray cần được tính toán để đáp ứng các hệ số này.

Phân bổ tải trọng và tuổi thọ kết cấu

Một khẩu độ ray được thiết kế hợp lý giúp phân bổ đều tải trọng từ cẩu xuống ray và móng cầu cảng, tránh tình trạng tập trung ứng suất cục bộ gây hư hỏng.

• Áp lực lên ray: Khẩu độ rộng hơn cho phép sử dụng nhiều bánh xe di chuyển hơn hoặc bánh xe có đường kính lớn hơn, từ đó giảm áp lực trên mỗi đơn vị diện tích tiếp xúc với ray. Áp lực bánh xe thường được giới hạn ở 500-800 kN/bánh cho các cẩu cảng lớn.
• Biến dạng ray và móng: Nếu khẩu độ quá hẹp so với tải trọng, ray và kết cấu móng cầu cảng có thể bị biến dạng dẻo hoặc phá hủy do ứng suất quá lớn. Điều này đòi hỏi chi phí sửa chữa đắt đỏ và gián đoạn hoạt động cảng.
• Tuổi thọ thiết bị: Phân bổ tải trọng không đều cũng gây mài mòn nhanh hơn cho bánh xe, ổ trục và các bộ phận khác của hệ thống di chuyển, rút ngắn tuổi thọ tổng thể của cẩu chân đế.

Tương thích với hoạt động xếp dỡ

Khẩu độ ray cũng cần được xem xét để tối ưu hoạt động xếp dỡ hàng hóa.

• Không gian dưới cẩu: Khẩu độ ray rộng hơn sẽ tạo ra không gian lớn hơn bên dưới kết cấu chân cẩu, thuận tiện cho việc di chuyển xe tải, xe nâng, hoặc các thiết bị hỗ trợ khác trong quá trình bốc dỡ và vận chuyển hàng hóa.
• Tối ưu hóa chu trình: Với không gian và tầm với được tối ưu, cẩu có thể bốc dỡ hàng nhanh chóng, giảm thời gian neo đậu tàu và tăng hiệu suất khai thác cảng.

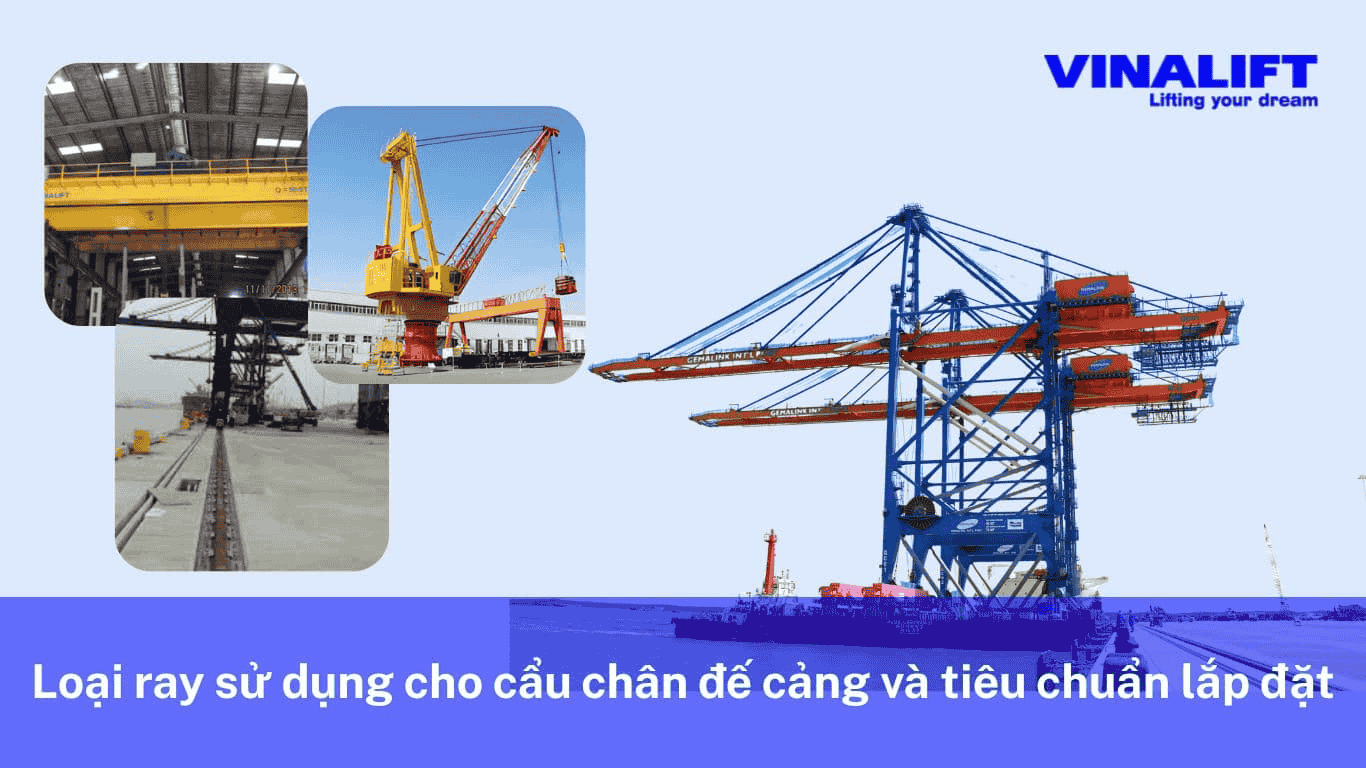

Loại ray sử dụng cho cẩu chân đế cảng và tiêu chuẩn lắp đặt

Bên cạnh việc xác định khẩu độ ray phù hợp cho cẩu chân đế cảng, việc lựa chọn loại ray và tuân thủ tiêu chuẩn lắp đặt là cực kỳ quan trọng để đảm bảo hoạt động an toàn và bền bỉ.

Các loại ray phổ biến cho cẩu chân đế cảng

Các loại ray được sử dụng phải đáp ứng khả năng chịu tải trọng lớn, mài mòn và biến dạng.

• Ray vuông (Square Rail) hoặc Ray chữ A (A-Rail): Đây là loại ray chuyên dụng cho cần trục cảng, được thiết kế với tiết diện lớn, mặt lăn rộng và độ cứng cao để chịu được tải trọng bánh xe cực lớn.
  • Kích thước: Phổ biến là A75, A100, A120, A150 (chữ A biểu thị chiều rộng đế ray tính bằng mm). Ví dụ: Ray A120 có chiều rộng đế 120mm, chiều cao khoảng 130mm, nặng khoảng 74.3 kg/m.
  • Vật liệu: Thường là thép cường độ cao, chống mài mòn, đạt tiêu chuẩn DIN 536 hoặc tương đương.
• Ray đường sắt (Railway Rail): Trong một số trường hợp cẩu có tải trọng nhỏ hoặc trung bình, ray đường sắt (ví dụ: P50, P60) có thể được sử dụng. Tuy nhiên, chúng thường có khả năng chịu tải và độ bền kém hơn ray chuyên dụng cho cẩu.

Yêu cầu kỹ thuật và bản vẽ lắp đặt hệ thống ray

Quá trình lắp đặt hệ thống ray đòi hỏi độ chính xác cao để đảm bảo hoạt động trơn tru và an toàn của cẩu chân đế.

• Độ phẳng và độ đồng phẳng: Sai số độ phẳng của ray không được vượt quá ±2mm trên 10m chiều dài. Độ đồng phẳng giữa hai ray (độ chênh cao) phải nằm trong giới hạn cho phép, thường là ±5mm, để tránh hiện tượng trượt ray hoặc mài mòn không đều bánh xe.
• Độ thẳng của ray: Đường tâm ray phải thẳng và song song với nhau trong giới hạn dung sai ±3mm trên 20m chiều dài, đảm bảo cẩu di chuyển không bị kẹt hoặc tạo ra lực ngang không mong muốn.
• Mối nối ray: Các mối nối ray phải được gia công chính xác, hàn nối hoặc nối bằng bulong cường độ cao. Khoảng cách giữa các mối nối phải tuân thủ bản vẽ thiết kế để đảm bảo sự liền mạch và phân bổ tải trọng.
• Hệ thống kẹp ray: Sử dụng các loại kẹp ray chuyên dụng (ví dụ: kẹp ray đàn hồi) để giữ chặt ray vào dầm móng, cho phép giãn nở nhiệt nhưng vẫn đảm bảo chống dịch chuyển ngang.
• Bản vẽ lắp đặt chi tiết: VINALIFT cung cấp bản vẽ thiết kế hệ thống ray chi tiết, bao gồm loại ray, khoảng cách gối đỡ, phương pháp cố định và dung sai lắp đặt, dựa trên các tính toán kỹ thuật và tiêu chuẩn hiện hành.

Dữ liệu đo đạc thực tế tại các dự án lắp đặt cẩu chân đế của VINALIFT cho thấy, việc tuân thủ nghiêm ngặt các tiêu chuẩn này giúp giảm thiểu hơn 30% các sự cố liên quan đến ray và bánh xe trong vòng 5 năm đầu vận hành.

Dịch vụ tư vấn, thiết kế và chế tạo khẩu độ ray phi tiêu chuẩn

Trong thực tế các dự án cảng biển tại Việt Nam, không phải lúc nào khẩu độ ray tiêu chuẩn cũng phù hợp. Nhiều trường hợp yêu cầu giải pháp phi tiêu chuẩn để tương thích với hạ tầng hiện hữu hoặc tối ưu hóa không gian hoạt động. VINALIFT, với kinh nghiệm lâu năm và đội ngũ kỹ sư hàng đầu, tự hào là đơn vị cung cấp dịch vụ tư vấn, thiết kế và chế tạo khẩu độ ray cẩu chân đế cảng phi tiêu chuẩn, đảm bảo hiệu quả và an toàn tuyệt đối.

Khảo sát và phân tích chuyên sâu

• Đánh giá hạ tầng hiện hữu: Đội ngũ kỹ sư của VINALIFT sẽ tiến hành khảo sát chi tiết cầu cảng, nền móng, địa chất, kết cấu dầm ray hiện có và các yếu tố môi trường (gió, thủy triều).
• Phân tích yêu cầu vận hành: Xác định rõ nhu cầu về tải trọng nâng (bao gồm tải trọng nâng, tải trọng bản thân cần cẩu, gầu ngoạm), tầm với, chiều cao nâng, tốc độ di chuyển và tần suất hoạt động của cẩu cảng. Từ đó đề xuất giải pháp ray phù hợp nhất, bao gồm cả các thiết bị nâng hạ cần trục chuyên dụng khác.
• Sử dụng phần mềm mô phỏng: Áp dụng các phần mềm phân tích kết cấu tiên tiến (ví dụ: SAP2000, ABAQUS) để mô phỏng tải trọng, ứng suất và biến dạng của hệ thống ray dưới các điều kiện làm việc khác nhau, đảm bảo an toàn tuyệt đối ngay cả với khẩu độ ray phi tiêu chuẩn.

Thiết kế và chế tạo ray phi tiêu chuẩn

• Bản vẽ kỹ thuật chi tiết: Dựa trên kết quả khảo sát và phân tích, VINALIFT sẽ lập bản vẽ thiết kế ray với khẩu độ, loại ray, phương pháp cố định và dung sai lắp đặt tối ưu cho từng dự án. Các bản vẽ này tuân thủ các tiêu chuẩn quốc tế và quy định pháp luật Việt Nam về an toàn thiết bị nâng.
• Chế tạo chất lượng cao: Tại xưởng chế tạo của VINALIFT, các cấu kiện ray được sản xuất với độ chính xác cao, sử dụng vật liệu thép chất lượng (SS400, Q345B) và quy trình kiểm soát chất lượng nghiêm ngặt (kiểm tra siêu âm đường hàn, kiểm tra độ cứng vật liệu).
• Hệ thống ray chuyển hướng: Đối với các cảng có yêu cầu di chuyển cẩu sang các tuyến ray khác, VINALIFT có thể thiết kế và chế tạo hệ thống ray chuyển hướng (traverse rail system) phức tạp, đảm bảo hoạt động liền mạch và hiệu quả.

Giải pháp trọn gói và hỗ trợ kỹ thuật 24/7

• Tư vấn tổng thể: VINALIFT không chỉ cung cấp giải pháp về ray mà còn tư vấn về lựa chọn cẩu chân đế, cổng trục, palang điện phù hợp nhất với nhu cầu và ngân sách của khách hàng.
• Lắp đặt và nghiệm thu: Đội ngũ chuyên gia của chúng tôi thực hiện lắp đặt và kiểm tra nghiệm thu hệ thống ray, đảm bảo mọi thông số kỹ thuật đều đạt yêu cầu trước khi đưa vào vận hành.
• Bảo trì và bảo dưỡng: Cung cấp dịch vụ bảo trì định kỳ và hỗ trợ kỹ thuật 24/7, giúp khách hàng duy trì hoạt động liên tục và tối ưu tuổi thọ thiết bị.

Với hơn 500+ dự án thiết bị nâng đã hoàn thành thành công, VINALIFT tự tin mang đến giải pháp tối ưu và đáng tin cậy nhất cho mọi yêu cầu về khẩu độ ray và hệ thống cẩu chân đế cảng.

Xem thêm: Năng suất cẩu gầu ngoạm cơ khí

Kết luận và Lời kêu gọi hành động

Việc xác định khẩu độ ray phù hợp cho cẩu chân đế cảng là yếu tố quyết định đến sự an toàn, ổn định và hiệu quả vận hành của toàn bộ hệ thống bốc dỡ. Khẩu độ ray cần được tính toán dựa trên tải trọng, tầm với, chiều cao nâng, điều kiện cầu cảng và tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt như FEM và ISO. Một lựa chọn chính xác không chỉ giúp doanh nghiệp giảm chi phí bảo trì, tăng năng suất bốc dỡ hàng hóa mà còn đảm bảo an toàn tuyệt đối cho người vận hành.

VINALIFT với năng lực thiết kế, chế tạo, lắp đặt và kinh nghiệm thực tế trong lĩnh vực thiết bị nâng và kết cấu thép phi tiêu chuẩn, cam kết cung cấp giải pháp khẩu độ ray tối ưu và đáng tin cậy nhất. Từ tư vấn ban đầu, thiết kế chi tiết, chế tạo theo tiêu chuẩn đến lắp đặt và bảo trì trọn đời, chúng tôi luôn đồng hành cùng quý khách hàng.
