Cẩu chân đế gầu ngoạm là giải pháp then chốt cho các hoạt động khai thác than, khoáng sản và bốc dỡ hàng rời quy mô lớn, nơi hiệu suất và độ bền bỉ của thiết bị quyết định trực tiếp đến lợi nhuận và tiến độ dự án. Để có cái nhìn toàn diện nhất về cấu tạo, nguyên lý vận hành, thông số kỹ thuật, và hiệu quả kinh tế của thiết bị này, VINALIFT tự hào cung cấp tài liệu tham khảo chuyên sâu, đáng tin cậy.
Cấu Tạo Cẩu Chân Đế Gầu Ngoạm – Giải Pháp Khai Thác Hiệu Suất Cao
Cẩu chân đế gầu ngoạm (Grab Port Handling Crane) là một loại thiết bị nâng hạ chuyên dụng, được thiết kế đặc biệt để xử lý các loại vật liệu rời như than, quặng, cát, sỏi, ngũ cốc, dăm gỗ tại các cảng biển, bến thủy nội địa, kho bãi và nhà máy nhiệt điện. Khác với cần trục thông thường, cẩu chân đế gầu ngoạm tích hợp trực tiếp gầu ngoạm (grab bucket) làm cơ cấu chấp hành chính, tối ưu hóa cho việc bốc dỡ, di chuyển vật liệu khối lượng lớn một cách nhanh chóng và hiệu quả.
Các thành phần chính của cẩu chân đế gầu ngoạm
Một hệ thống cẩu chân đế gầu ngoạm hoàn chỉnh bao gồm nhiều bộ phận phức tạp, mỗi phần đóng vai trò thiết yếu trong việc đảm bảo hiệu suất và an toàn vận hành:
- Chân đế (Pedestal/Base): Là cấu trúc chịu lực chính, cố định cẩu vào mặt đất, sàn công trình hoặc ray di chuyển. Chân đế được chế tạo từ thép cường độ cao (ví dụ: SS400, Q345B, SM490..) và thường được neo chặt bằng hệ thống bu lông cường độ cao hoặc hàn trực tiếp. Kích thước chân đế phụ thuộc vào tải trọng làm việc, khẩu độ, và chiều cao nâng. Chân đế lớn giúp phân tán tải trọng tốt hơn, đảm bảo ổn định tối đa.
- Trụ cẩu (Column/Mast): Gắn liền với chân đế, là phần thẳng đứng nâng đỡ toàn bộ hệ thống tay cần và cabin. Trụ cẩu thường có tiết diện hình hộp hoặc ống, được tính toán kỹ lưỡng để chịu các tải trọng uốn, nén, xoắn và rung động trong quá trình vận hành.
- Hệ thống quay (Slewing System): Cho phép cẩu quay 360 độ hoặc một góc giới hạn quanh trục thẳng đứng. Bao gồm vòng bi quay (slewing bearing) kích thước lớn, động cơ quay (slewing motor) và hộp giảm tốc. Tốc độ quay thường từ 0.5 đến 1.5 vòng/phút, tùy thuộc vào kích thước và tải trọng của cẩu.
- Tay cần (Boom/Jib): Là bộ phận vươn dài ra để tiếp cận khu vực làm việc. Tay cần có thể là dạng dàn thép (lattice boom) hoặc dạng hộp (box boom), được thiết kế để chịu tải trọng nâng và các tác động từ gió, rung lắc. Chiều dài tay cần quyết định bán kính làm việc của cẩu, thường từ 20m đến 60m cho các cẩu công suất lớn.
- Cơ cấu nâng (Hoisting Mechanism): Gồm tời nâng (hoist winch), cáp thép (wire rope), puly (sheaves) và móc cẩu hoặc gầu ngoạm. Tời nâng sử dụng động cơ điện (hoisting motor) và hộp giảm tốc, đảm bảo tốc độ nâng hạ ổn định. Tốc độ nâng của cẩu gầu ngoạm thường từ 30m/phút đến 80m/phút (không tải) và 15m/phút đến 40m/phút (có tải), tùy thuộc vào công suất và tải trọng thiết kế.
- Gầu ngoạm (Grab Bucket): Là thiết bị chấp hành chính, dùng để kẹp và bốc dỡ vật liệu rời. Gầu ngoạm có nhiều loại như gầu hai nửa (clamshell grab), gầu nhiều hàm (orange peel grab), tùy thuộc vào loại vật liệu (than, quặng, cát, đá, phế liệu, dăm gỗ). Dung tích gầu ngoạm có thể từ 5 m³ đến 30 m³ hoặc lớn hơn, ảnh hưởng trực tiếp đến năng suất khai thác than cẩu chân đế.
- Cabin điều khiển (Operator Cabin): Nơi người vận hành điều khiển cẩu. Cabin thường được trang bị ghế ngồi công thái học, hệ thống điều khiển joystick, màn hình hiển thị thông số (tải trọng, góc boom, bán kính làm việc), điều hòa không khí và kính cường lực chống chói, đảm bảo an toàn và thoải mái cho người vận hành.
- Hệ thống điện và điều khiển: Bao gồm các tủ điện điều khiển chính, biến tần (VFD) để điều khiển tốc độ motor, PLC (Programmable Logic Controller) để tự động hóa và giám sát, cảm biến quá tải, giới hạn hành trình, hệ thống an toàn khẩn cấp (Emergency Stop). Hệ thống này đảm bảo cẩu hoạt động chính xác, an toàn và hiệu quả năng lượng.
Dữ liệu kỹ thuật từ VINALIFT cho thấy, một cẩu chân đế gầu ngoạm với dung tích gầu 12m³ có thể đạt chu kỳ bốc dỡ 40-60 giây, tương đương năng suất 400-600 tấn/giờ tùy loại vật liệu.
Phân Tích So Sánh: Cẩu Chân Đế Gầu Ngoạm và Cẩu Chân Đế Thường
Mặc dù cả cẩu chân đế gầu ngoạm và cẩu chân đế thông thường (sử dụng móc cẩu) đều thuộc nhóm cần trục cảng, nhưng chúng được thiết kế để phục vụ các mục đích khác nhau, đặc biệt là trong việc xử lý vật liệu.
| Tiêu Chí So Sánh | Cẩu Chân Đế Gầu Ngoạm (Grab Pedestal Crane) | Cẩu Chân Đế Thường (General Pedestal Crane) |
|---|---|---|
| Mục đích sử dụng chính | Bốc dỡ, di chuyển vật liệu rời (than, quặng, cát, ngũ cốc, dăm gỗ). | Nâng hạ, di chuyển hàng hóa đóng gói, container, thiết bị lớn. |
| Thiết bị chấp hành | Gầu ngoạm (Grab Bucket) là chính, có thể thay thế bằng móc cẩu. | Móc cẩu là chính, có thể dùng spreader cho container hoặc các công cụ nâng khác. |
| Hiệu suất làm việc | Chu kỳ nhanh, năng suất bốc dỡ vật liệu rời rất cao (ví dụ: 400 – 800 tấn/giờ). | Tốc độ nâng hạ ổn định, độ chính xác cao khi định vị hàng hóa tổng hợp |
| Cấu tạo cơ cấu nâng | Thường có hai tời độc lập cho nâng và đóng/mở gầu, hoặc hệ thống thủy lực phức tạp hơn. | Một tời nâng chính cho cáp móc cẩu. |
| Độ phức tạp | Phức tạp hơn do tích hợp hệ thống gầu ngoạm và điều khiển tương ứng. | Đơn giản hơn, tập trung vào khả năng nâng và định vị. |
| Chi phí đầu tư | Thường cao hơn do yêu cầu kỹ thuật và cơ cấu phức tạp. | Thấp hơn, phù hợp với nhu cầu nâng hạ đa dạng. |
| Bảo trì & Vận hành | Yêu cầu bảo trì gầu ngoạm định kỳ, kiểm tra cáp thép thường xuyên hơn do môi trường làm việc khắc nghiệt. | Đơn giản hơn, chủ yếu kiểm tra cáp, puly và động cơ. |
Lưu ý: Theo khảo sát của VINALIFT, chi phí đầu tư ban đầu cho một cẩu chân đế gầu ngoạm có thể cao hơn 15-30% so với cẩu chân đế thường cùng tải trọng, nhưng hiệu quả khai thác vật liệu rời tăng lên 200-300%.
Ứng Dụng Thực Tiễn: Cẩu Chân Đế Gầu Ngoạm Trong Khai Thác Than Và Hàng Rời
Cẩu chân đế gầu ngoạm là xương sống của nhiều ngành công nghiệp nặng, đặc biệt là trong lĩnh vực khai thác, vận chuyển và chế biến vật liệu rời. Khả năng vận hành liên tục với năng suất cao là yếu tố then chốt giúp các doanh nghiệp tối ưu hóa chuỗi cung ứng và giảm chi phí vận hành.
Năng suất khai thác than cẩu chân đế và các yếu tố ảnh hưởng
Hiệu suất của cẩu chân đế gầu ngoạm trong khai thác than được đo bằng năng suất bốc dỡ (tấn/giờ) và phụ thuộc vào nhiều yếu tố:
- Dung tích gầu ngoạm: Gầu dung tích lớn hơn sẽ bốc được nhiều vật liệu hơn trong một chu kỳ. Gầu 18m³ sẽ có năng suất cao hơn đáng kể so với gầu 10m³.
- Tốc độ chu kỳ: Thời gian hoàn thành một chu trình (hạ gầu, ngoạm, nâng, quay, đổ, quay về) ảnh hưởng trực tiếp đến năng suất. Chu kỳ càng ngắn, năng suất càng cao. Các hệ thống điều khiển biến tần (VFD) và PLC hiện đại giúp tối ưu tốc độ chu kỳ, giảm từ 5 – 10% thời gian chết.
- Loại vật liệu: Than có mật độ khác nhau (ví dụ: than cục, than cám). Than cám sẽ cần gầu được thiết kế đặc biệt để tối ưu khả năng xúc và hạn chế rơi vãi. Mật độ vật liệu (ví dụ: than đá 0.8 – 1.2 tấn/m³, quặng sắt 2.5 – 3.5 tấn/m³) sẽ quyết định trọng lượng thực tế của mỗi lần xúc.
- Kinh nghiệm người vận hành: Một người vận hành có kinh nghiệm có thể giảm thời gian chu kỳ lên đến 10-15% so với người mới.
- Bán kính làm việc: Bán kính làm việc lớn có thể tăng thời gian quay và di chuyển, ảnh hưởng đến năng suất tổng thể.

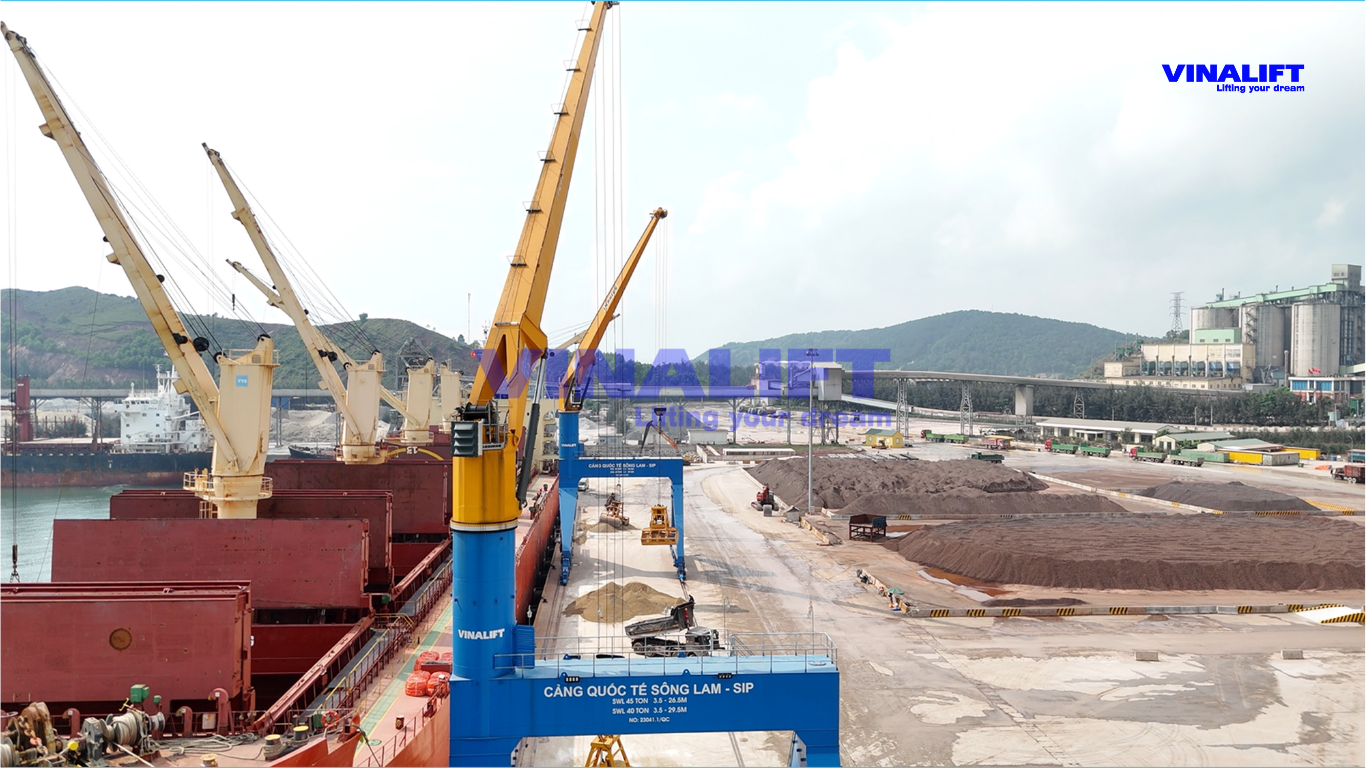

Dữ liệu thực tế từ dự án của VINALIFT tại Cảng Nghi Thiết (VISSAI) cho thấy, cẩu chân đế gầu ngoạm 45 tấn với gầu 18m³ đạt năng suất bốc dỡ than trung bình 800 tấn/giờ, tùy thuộc vào chủng loại than và điều kiện thời tiết.
Cẩu gầu ngoạm và các ứng dụng hàng rời khác
Ngoài than, cẩu chân đế gầu ngoạm còn được ứng dụng rộng rãi trong việc bốc dỡ các loại hàng rời khác:
- Quặng kim loại: Bốc dỡ quặng sắt, bauxite, mangan tại các cảng chuyên dụng cho ngành luyện kim. Đặc thù vật liệu nặng đòi hỏi gầu ngoạm và kết cấu cẩu có độ bền cao, chống mài mòn tốt.
- Cát, sỏi, đá: Phục vụ các công trình xây dựng, nhà máy sản xuất vật liệu xây dựng. Cần thiết bị có khả năng làm việc trong môi trường bụi bẩn, ẩm ướt.
- Ngũ cốc, nông sản: Tại các cảng nông sản, silo. Cần gầu ngoạm được thiết kế đặc biệt để hạn chế rơi vãi và đảm bảo vệ sinh an toàn thực phẩm.
- Dăm gỗ, phế liệu: Phục vụ ngành công nghiệp giấy, năng lượng sinh khối, tái chế. Thường sử dụng gầu nhiều hàm (orange peel grab) để tối ưu khả năng kẹp vật liệu không đồng đều.
- Phân bón: Yêu cầu vật liệu chống ăn mòn cho gầu và các bộ phận tiếp xúc.
Theo tiêu chuẩn ISO 4301, cẩu chân đế gầu ngoạm hoạt động trong môi trường khai thác than và quặng thường được xếp vào nhóm làm việc A6-A8 (heavy to very heavy duty) do tính chất tải trọng thay đổi liên tục và chu kỳ làm việc khắc nghiệt. VINALIFT luôn tuân thủ và vượt qua các tiêu chuẩn này trong thiết kế và chế tạo.
Tối ưu hóa vận hành và bảo trì cẩu gầu ngoạm
Để đảm bảo cẩu chân đế gầu ngoạm hoạt động hiệu quả và bền bỉ, các yếu tố sau cần được chú trọng:
- Bảo trì định kỳ: Bao gồm kiểm tra cáp thép (thay thế sau 2000-5000 giờ làm việc), tra dầu mỡ hệ thống quay, kiểm tra motor, hộp giảm tốc, hệ thống thủy lực (nếu có). Tuân thủ chặt chẽ lịch bảo trì theo khuyến nghị của nhà sản xuất (ví dụ: mỗi 250 giờ, 500 giờ, 1000 giờ hoạt động).
- Kiểm tra an toàn: Hàng ngày kiểm tra các giới hạn hành trình, cảm biến quá tải (thiết bị sẽ cảnh báo hoặc ngừng hoạt động nếu tải trọng vượt quá 110% tải định mức), hệ thống phanh. Định kỳ kiểm định an toàn bởi cơ quan chức năng theo quy định của QCVN 07:2016/BGTVT.
- Đào tạo vận hành: Đảm bảo người vận hành được đào tạo bài bản, nắm vững quy trình an toàn và kỹ thuật vận hành tối ưu. VINALIFT cung cấp các khóa huấn luyện vận hành thiết bị nâng chuyên sâu.
- Phụ tùng thay thế: Chuẩn bị sẵn các phụ tùng tiêu hao như cáp, bạc lót, chi tiết gầu ngoạm để giảm thiểu thời gian dừng máy khi có sự cố.
VINALIFT khuyến nghị nên dự phòng 10-15% tổng chi phí đầu tư ban đầu cho việc bảo trì và thay thế phụ tùng trong 5 năm đầu hoạt động để đảm bảo tuổi thọ thiết bị trên 15 năm.
Các Yêu Cầu Kỹ Thuật Khi Đặt Hàng Cẩu Chân Đế Gầu Ngoạm Tại VINALIFT
Để đảm bảo cẩu chân đế gầu ngoạm được thiết kế và chế tạo tối ưu nhất cho nhu cầu của bạn, VINALIFT cần các thông số kỹ thuật chi tiết:
- Tải trọng định mức và bán kính làm việc: Khả năng nâng tối đa (tấn) và bán kính vươn xa nhất (mét) tại tải trọng đó. Ví dụ: 25 tấn tại 30 mét.
- Dung tích gầu ngoạm: Thể tích gầu (m³) và loại vật liệu sẽ bốc dỡ (than, quặng, cát, dăm gỗ,…).
- Chiều cao nâng hạ: Khoảng cách từ mặt bằng vận hành đến điểm thấp nhất khi hạ gầu và điểm cao nhất khi nâng gầu.
- Tốc độ vận hành: Tốc độ nâng hạ (m/phút), tốc độ quay (vòng/phút), tốc độ di chuyển (nếu có).
- Nguồn điện cung cấp: Điện áp (V), tần số (Hz), pha (ví dụ: 3 pha, 380V, 50Hz).
- Điều kiện môi trường: Nhiệt độ, độ ẩm, tốc độ gió tối đa, môi trường ăn mòn (ví dụ: gần biển).
- Tiêu chuẩn áp dụng: Yêu cầu tuân thủ tiêu chuẩn nào (FEM, ISO, GOST, JIS, TCVN).
- Hệ thống an toàn bổ sung: Camera giám sát, đèn chiếu sáng, còi báo động, hệ thống chống va đập, hệ thống định vị GPS.
Các yếu tố như “Cẩu gầu ngoạm”, “Cẩu chân đế là gì”, “Công suất khai thác than cẩu chân đế” đã được VINALIFT phân tích chi tiết, đảm bảo mỗi sản phẩm được giao đều đáp ứng kỳ vọng về chất lượng và hiệu suất.
VINALIFT – Đối Tác Chiến Lược Cho Thiết Bị Nâng và Kết Cấu Thép Phi Tiêu Chuẩn
Là chuyên gia hàng đầu trong lĩnh vực thiết kế, chế tạo thiết bị nâng và kết cấu thép phi tiêu chuẩn tại Việt Nam, VINALIFT không chỉ cung cấp sản phẩm mà còn là đối tác tư vấn toàn diện. Chúng tôi hiểu rằng việc đầu tư vào cẩu chân đế gầu ngoạm là một quyết định chiến lược, đòi hỏi sự chính xác và tin cậy tuyệt đối.
Tại sao chọn VINALIFT?
- Chuyên môn kỹ thuật sâu rộng: Đội ngũ kỹ sư VINALIFT có kinh nghiệm thực tế trong thiết kế, chế tạo, lắp đặt và bảo trì hàng trăm dự án thiết bị nâng lớn nhỏ, từ cầu trục 5 tấn đến cổng trục 500 tấn, cẩu chân đế và các thiết bị phi tiêu chuẩn. Chúng tôi nắm vững từng thông số kỹ thuật, nguyên lý hoạt động và tiêu chuẩn an toàn quốc tế (FEM, ISO, EN).
- Sản phẩm chất lượng cao, chuẩn quốc tế: Mọi sản phẩm đều được sản xuất tại nhà máy riêng của VINALIFT với quy trình kiểm soát chất lượng nghiêm ngặt, sử dụng vật liệu thép SS400/Q345B và các linh kiện nhập khẩu từ các thương hiệu hàng đầu thế giới (SEW, ABM, Schneider, Siemens).
- Giải pháp tùy chỉnh: Chúng tôi không chỉ bán sản phẩm có sẵn mà còn tư vấn, thiết kế và chế tạo theo yêu cầu đặc thù của từng dự án, từng mặt bằng và loại vật liệu, đảm bảo tối ưu hóa hiệu suất và chi phí đầu tư.
- Dịch vụ trọn gói: Từ tư vấn thiết kế, chế tạo, vận chuyển, lắp đặt, huấn luyện vận hành, đến bảo dưỡng định kỳ và cung cấp phụ tùng chính hãng. VINALIFT cam kết đồng hành cùng khách hàng trong suốt vòng đời của thiết bị.
- Minh bạch và đáng tin cậy: Mọi báo giá, thông số kỹ thuật, quy trình làm việc đều được công khai và giải thích rõ ràng. Chúng tôi cung cấp dữ liệu thực tế từ các dự án đã triển khai và cam kết về hiệu suất, tuổi thọ thiết bị.
Tối Ưu Hóa Khai Thác Với Cẩu Chân Đế Gầu Ngoạm Từ VINALIFT
Việc lựa chọn đầu tư hoặc thuê thiết bị nâng như cẩu chân đế gầu ngoạm dựa trên thông số kỹ thuật minh bạch từ một đơn vị có năng lực thiết kế, chế tạo, lắp đặt như VINALIFT là quyết định đầu tư chính xác và bền vững cho hoạt động sản xuất, khai thác. Hệ thống thiết bị nâng nếu được thiết kế đúng tải trọng, tốc độ nâng phù hợp và tuân thủ tiêu chuẩn an toàn FEM/ISO sẽ giúp doanh nghiệp giảm chi phí nhân công, tăng năng suất bốc dỡ hàng hóa lên gấp nhiều lần so với phương pháp thủ công, đảm bảo hiệu quả kinh tế và an toàn tuyệt đối.
