Cẩu chân đế cố định thủy lực là gì? Cấu tạo và ứng dụng thực tế

Cẩu chân đế cố định thủy lực là gì vẫn là thắc mắc lớn đối với nhiều chủ đầu tư và kỹ sư, đặc biệt khi họ cần một giải pháp nâng hạ mạnh mẽ, chính xác nhưng lại lo ngại về độ phức tạp và chi phí vận hành. Để giải đáp chi tiết mọi vấn đề, VINALIFT cung cấp tài liệu kỹ thuật toàn diện và đáng tin cậy nhất.

Cẩu Chân Đế Cố Định Thủy Lực Là Gì? Định Nghĩa & Nguyên Lý Hoạt Động Chuyên Sâu

Trong lĩnh vực thiết bị nâng hạ công nghiệp và hàng hải, cẩu chân đế cố định thủy lực đóng vai trò trọng yếu nhờ khả năng vận hành mạnh mẽ, ổn định và độ chính xác cao. Đây là loại cẩu được lắp đặt cố định trên một đế vững chắc (chân đế), sử dụng hệ thống truyền động thủy lực để thực hiện các thao tác nâng, hạ, quay và thay đổi tầm với.

Định nghĩa và đặc điểm của cẩu chân đế thủy lực

Cẩu chân đế cố định thủy lực (Fixed Pedestal Hydraulic Crane), khác biệt với các loại cẩu di động hoặc cẩu điện truyền thống, sử dụng áp suất chất lỏng (thủy lực) để tạo ra lực và truyền động cho các cơ cấu chính. Đặc điểm nổi bật của chúng là:

• Cấu trúc cố định: Cẩu được lắp đặt vĩnh viễn trên một bệ đỡ (chân đế) vững chắc, thường là trên cầu cảng, ụ tàu, hoặc nền móng đặc biệt. Điều này mang lại sự ổn định vượt trội, cho phép nâng các tải trọng rất lớn và hoạt động trong điều kiện gió bão cấp 8-10 (62-102 km/h).
• Hệ thống truyền động thủy lực: Thay vì motor điện và hộp số cơ khí, cẩu thủy lực sử dụng bơm thủy lực, xi lanh thủy lực, van điều khiển và đường ống dẫn dầu. Hệ thống này cung cấp lực lớn, điều khiển mượt mà, chính xác và có khả năng chống quá tải tự nhiên.
• Độ bền cao: Các chi tiết thủy lực thường được chế tạo từ vật liệu chịu mài mòn, chịu áp lực cao, giúp tăng tuổi thọ thiết bị lên đến 20-25 năm nếu bảo dưỡng đúng cách.
• Hoạt động êm ái: So với cẩu cơ khí, cẩu thủy lực giảm thiểu tiếng ồn và rung động đáng kể, cải thiện môi trường làm việc.

Nguyên lý hoạt động chi tiết của hệ thống thủy lực

Nguyên lý hoạt động của cẩu chân đế cố định thủy lực dựa trên định luật Pascal: áp suất tác dụng lên chất lỏng trong một hệ kín sẽ được truyền đi nguyên vẹn theo mọi hướng.

• Máy bơm thủy lực: Là trái tim của hệ thống, được dẫn động bởi động cơ điện hoặc động cơ diesel (thường là motor điện công suất 30-200 kW tùy tải trọng cẩu). Bơm hút dầu thủy lực từ thùng chứa và nén dưới áp suất cao (thường từ 150-300 bar), đẩy vào hệ thống đường ống.
• Xi lanh thủy lực: Áp suất dầu tác động lên pít-tông trong xi lanh, tạo ra lực đẩy hoặc kéo mạnh mẽ để thực hiện các chuyển động nâng/hạ cần, thay đổi tầm với (Luffing) và nâng hạ hàng hóa. Các xi lanh chính có đường kính từ 200-500 mm, chịu tải hàng chục tấn.
• Động cơ thủy lực (Hydraulic Motors): Chuyển năng lượng áp suất dầu thành chuyển động quay để điều khiển cơ cấu tời nâng hạ và cơ cấu quay thân cẩu. Động cơ thủy lực có mô-men xoắn cao ngay từ tốc độ thấp.
• Van điều khiển: Bao gồm van phân phối, van tiết lưu, van an toàn. Chúng điều khiển hướng dòng chảy, lưu lượng và áp suất dầu, từ đó kiểm soát tốc độ và lực của các chuyển động. Hệ thống van tỉ lệ (Proportional Valves) cho phép điều khiển chính xác từng milimet.
• Thùng dầu và bộ lọc: Thùng dầu chứa dầu thủy lực, đóng vai trò tản nhiệt. Bộ lọc đảm bảo dầu luôn sạch, kéo dài tuổi thọ của các bộ phận khác. VINALIFT sử dụng dầu thủy lực chuyên dụng, đảm bảo hoạt động ổn định trong dải nhiệt độ rộng -20°C đến +60°C.

Ưu điểm nổi bật: Hệ thống thủy lực mang lại khả năng điều khiển vô cấp, ổn định tải trọng và khả năng chống sốc tải hiệu quả, giảm thiểu rủi ro cho hàng hóa và thiết bị.

Cấu Tạo Chi Tiết Của Cẩu Chân Đế Cố Định Thủy Lực Theo Tiêu Chuẩn VINALIFT

Một chiếc cẩu chân đế cố định thủy lực do VINALIFT thiết kế và chế tạo bao gồm nhiều bộ phận phức tạp, được tính toán và lắp ráp chính xác để đảm bảo hiệu suất và an toàn tối ưu.

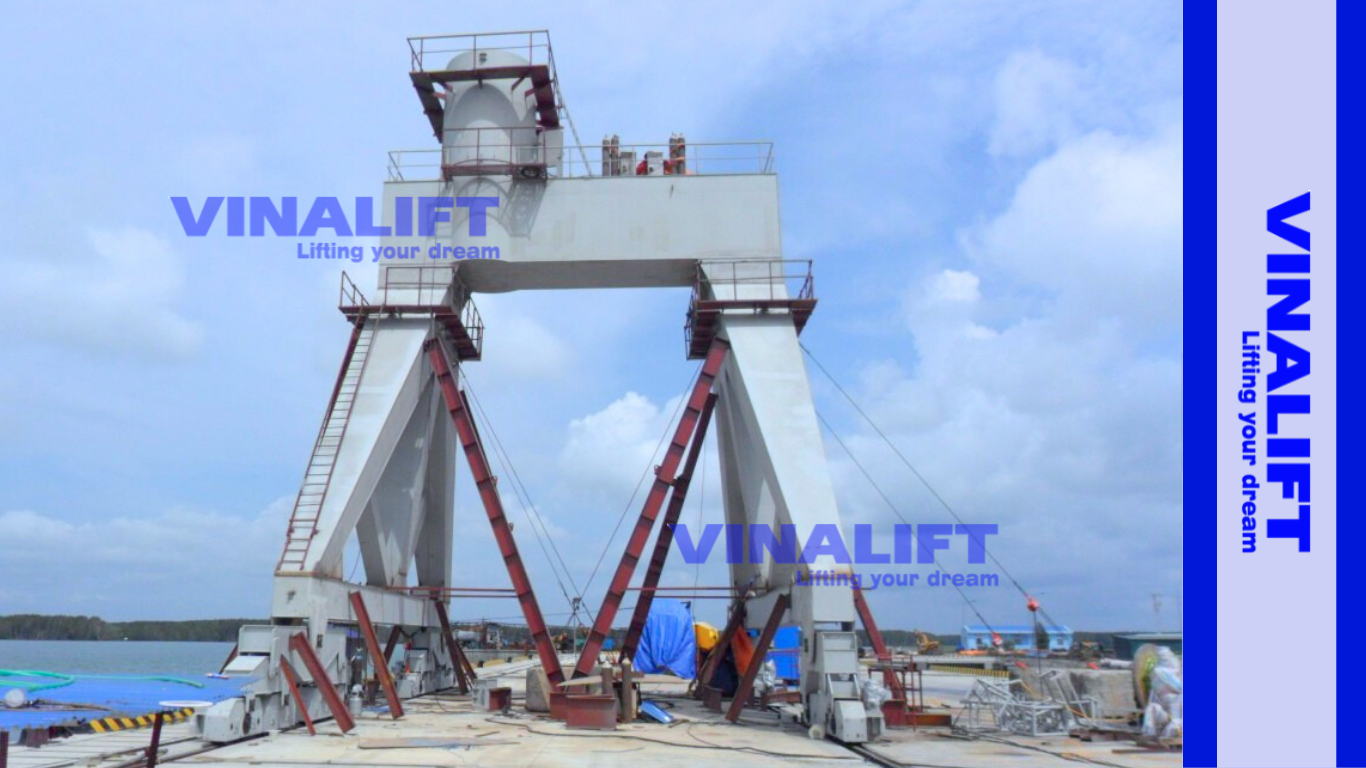

1. Phần chân đế (Pedestal Base)

• Kết cấu: Thường là khối thép hàn hoặc bê tông cốt thép, được neo chặt vào nền móng (cầu cảng, sà lan). Chân đế được thiết kế để chịu toàn bộ tải trọng của cẩu (tải trọng tĩnh), tải trọng nâng (tải trọng động), và các lực tác động từ môi trường như gió (tính toán theo tiêu chuẩn TCVN 2737-1995 hoặc EN 1991-1-4) và địa chấn.
• Mâm quay (Slewing Bearing): Là bộ phận quan trọng cho phép phần thân cẩu quay 360 độ. Mâm quay là loại bạc đạn lớn, có khả năng chịu tải trọng dọc trục, hướng tâm và mô-men lật. VINALIFT sử dụng mâm quay của các hãng uy tín như IMO (Đức) hoặc Rollix (Pháp) với tuổi thọ thiết kế >15 năm.

2. Phần thân cẩu (Crane Body/Column)

• Tháp cẩu (Tower/Column): Là kết cấu thép dạng hộp hoặc giàn không gian, nối liền với mâm quay và nâng đỡ toàn bộ hệ thống cần cẩu. Tháp cẩu được tính toán chịu lực cắt, uốn và nén rất lớn. Vật liệu thép tiêu chuẩn, độ dày tấm từ 15-40mm.
• Cabin điều khiển: Được bố trí trên cao, cung cấp tầm nhìn rộng cho người vận hành. Cabin trang bị điều hòa không khí, ghế ngồi công thái học và các màn hình hiển thị thông số hoạt động (tải trọng, tầm với, tốc độ gió).
• Phòng máy (Machinery House): Chứa toàn bộ hệ thống thủy lực (bơm, thùng dầu, van), động cơ dẫn động và hệ thống điện. Phòng máy được thiết kế cách âm, chống rung và chống cháy.

3. Hệ thống cần cẩu (Boom System)

• Cần cẩu chính (Main Boom): Thường là kết cấu giàn thép dạng ống hoặc hộp. Chiều dài cần có thể từ 20m đến 60m tùy theo tải trọng và tầm với yêu cầu. Cần cẩu được tối ưu hóa về trọng lượng và độ bền thông qua phân tích phần tử hữu hạn (FEA).
• Xi lanh thủy lực cần (Luffing Cylinders): Các xi lanh lớn điều khiển góc nâng hạ của cần cẩu, thay đổi tầm với. Số lượng và kích thước xi lanh tùy thuộc vào tải trọng và động lực học của cần.
• Tời nâng hạ (Hoisting Winch): Bao gồm động cơ thủy lực (hoặc điện), hộp số, tang cuốn cáp và cáp thép chuyên dụng. Tốc độ nâng hạ có thể đạt từ 5-40 m/phút tùy tải trọng. Cáp thép được sử dụng loại chống xoắn, có hệ số an toàn >5 lần tải trọng định mức theo tiêu chuẩn ISO 4301.
• Móc cẩu hoặc gầu ngoạm: Tùy theo ứng dụng, có thể là móc cẩu đơn/đôi, hoặc các loại gầu ngoạm thủy lực cho hàng rời (dung tích gầu từ 5-25 m³).

4. Hệ thống an toàn và điều khiển

• Hệ thống giới hạn tải trọng (Load Moment Limiter – LML): Thiết bị điện tử quan trọng, liên tục giám sát tải trọng thực tế, tầm với và giới hạn tải trọng an toàn. Nếu vượt quá giới hạn (thường là 105-110% tải trọng định mức), LML sẽ tự động ngừng hoạt động của cẩu và cảnh báo.
• Cảm biến hành trình, giới hạn cuối: Ngăn chặn cẩu va chạm vào các cấu trúc xung quanh hoặc vượt quá giới hạn nâng/hạ.
• Hệ thống phanh: Phanh thủy lực và phanh điện từ được trang bị cho tất cả các cơ cấu chuyển động, đảm bảo dừng an toàn trong mọi tình huống.
• Bộ điều khiển PLC (Programmable Logic Controller): Quản lý toàn bộ hoạt động của cẩu, cho phép lập trình các chức năng tự động hóa và tích hợp với hệ thống quản lý cảng. VINALIFT sử dụng PLC của Siemens hoặc Schneider Electric.

Phân Biệt Cẩu Thủy Lực Và Các Loại Cẩu Chân Đế Cố Định Khác

Thị trường có nhiều loại cẩu chân đế cố định, mỗi loại có ưu nhược điểm riêng. Việc hiểu rõ sự khác biệt giúp doanh nghiệp lựa chọn thiết bị phù hợp nhất với mục đích sử dụng và ngân sách đầu tư.

So sánh cẩu chân đế thủy lực với cẩu chân đế điện-cơ

Cẩu chân đế điện-cơ (Electro-Mechanical Pedestal Crane) sử dụng động cơ điện, hộp số và hệ thống cáp/pulley để truyền động.

Tiêu Chí	Cẩu Thủy Lực (VINALIFT)	Cẩu Điện-Cơ
Nguyên lý truyền động	Áp suất dầu thủy lực, xi lanh, động cơ thủy lực	Động cơ điện, hộp số, cáp, pulley
Độ chính xác & êm ái	Rất cao, điều khiển vô cấp, ít rung động	Tốt, nhưng có thể có độ giật nhẹ hơn
Khả năng chống quá tải	Tự động giảm áp, an toàn hơn (van an toàn)	Yêu cầu thiết bị bảo vệ quá tải điện tử
Hiệu suất năng lượng	Cao (đặc biệt khi tải nặng), hao phí qua nhiệt	Cao, hao phí qua ma sát cơ khí
Bảo trì	Yêu cầu kiểm tra dầu, phớt, ống dẫn. Chi phí dầu thủy lực.	Kiểm tra bánh răng, vòng bi, cáp. Chi phí thay thế phụ tùng cơ khí.
Giá thành ban đầu	Thường cao hơn (do hệ thống phức tạp)	Thường thấp hơn

Cẩu chân đế cố định LLC (Level Luffing Crane) – Đặc điểm và ứng dụng

Cẩu chân đế cố định LLC (Level Luffing Crane) là một biến thể đặc biệt, có khả năng nâng hạ cần (luffing) mà vẫn duy trì độ cao của móc cẩu không đổi, giúp di chuyển hàng hóa theo phương ngang một cách hiệu quả mà không cần điều chỉnh độ cao.

• Nguyên lý: Hệ thống cáp phức tạp hoặc cơ cấu thanh giằng đặc biệt kết hợp với hệ thống thủy lực/điện-cơ, đảm bảo đầu cần luôn giữ độ cao ngang bằng khi tầm với thay đổi.
• Ưu điểm: Giảm thời gian chu kỳ làm việc, tăng năng suất, đặc biệt hữu ích khi bốc dỡ hàng hóa trên bãi chứa chật hẹp.
• Ứng dụng: Thường thấy tại các cảng tổng hợp, bến bãi xếp dỡ hàng hóa rời, vật liệu xây dựng, nơi cần di chuyển hàng theo phương ngang nhanh chóng và chính xác.

Cẩu cố định có gầu ngoạm: Giải pháp cho hàng rời

Khi nhu cầu bốc dỡ là hàng rời (than, quặng, ngũ cốc, cát, đá), các loại cẩu cố định có gầu ngoạm (Grab Crane) là lựa chọn tối ưu.

• Gầu ngoạm thủy lực: Được điều khiển bằng hệ thống thủy lực riêng biệt hoặc tích hợp với hệ thống cẩu, mang lại lực kẹp mạnh mẽ và khả năng làm việc liên tục. VINALIFT cung cấp các loại gầu ngoạm 2 dây, 4 dây, hoặc gầu ngoạm điều khiển điện-thủy lực với dung tích từ 5-25 m³.
• Tải trọng và năng suất: Tải trọng nâng bao gồm cả trọng lượng gầu và vật liệu. Năng suất khai thác có thể đạt từ 800-1500 tấn/giờ cho các loại cẩu lớn.
• Ứng dụng: Các nhà máy nhiệt điện, xi măng, kho bãi vật liệu xây dựng, cảng chuyên dụng cho hàng rời.

Ứng Dụng Thực Tế & Thông Số Kỹ Thuật Quan Trọng Của Cẩu Chân Đế Cố Định Thủy Lực

Cẩu chân đế cố định thủy lực của VINALIFT được ứng dụng rộng rãi trong nhiều ngành công nghiệp nặng và hàng hải, nơi đòi hỏi hiệu suất cao, độ bền và an toàn tuyệt đối.

Các lĩnh vực ứng dụng chính

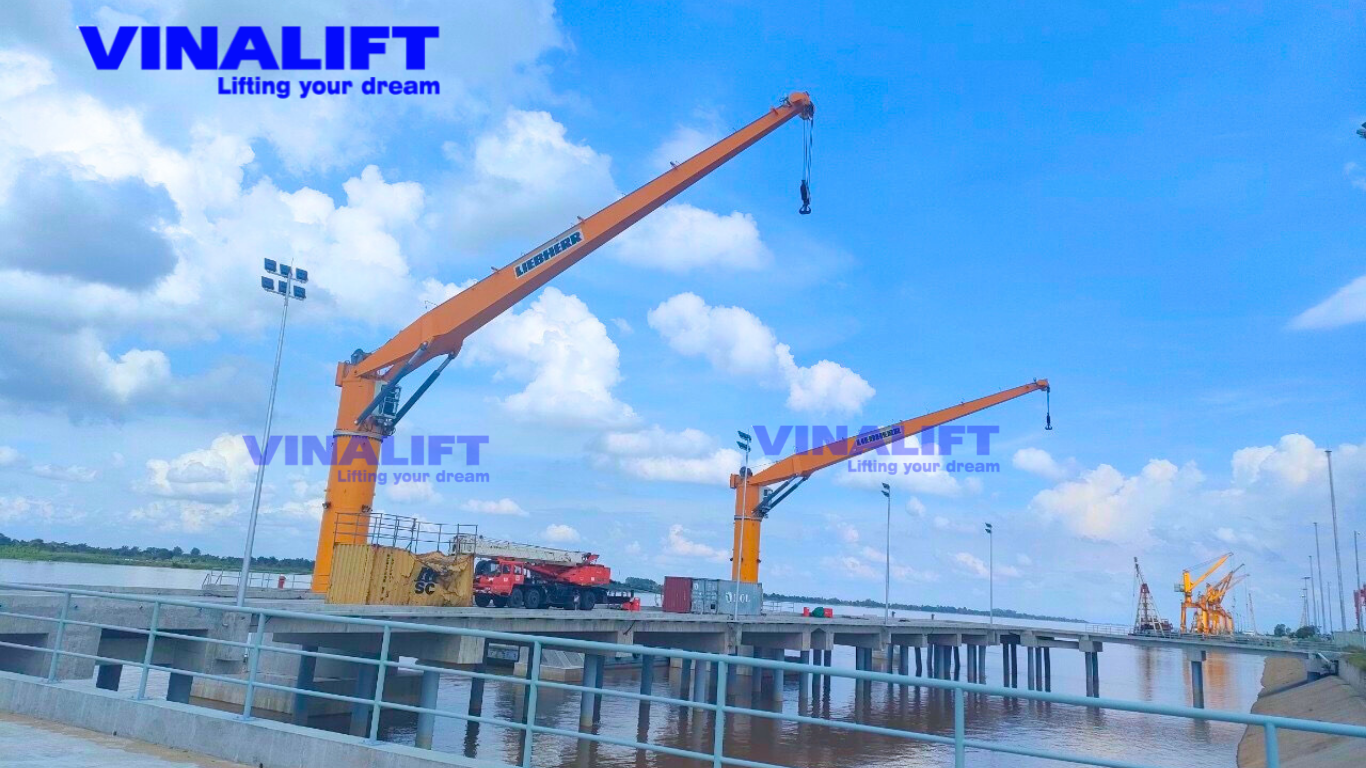

• Cảng biển và logistics: Bốc dỡ container, hàng tổng hợp, hàng rời tại các cầu cảng. Khả năng làm việc liên tục 24/7 với độ tin cậy cao.
• Đóng tàu và sửa chữa tàu: Vận chuyển các cấu kiện lớn, module, thiết bị lên xuống ụ tàu và khu vực lắp ráp. Cẩu chân đế VINALIFT có tải trọng nâng lên đến 200 tấn, tầm với 80m, đáp ứng nhu cầu của các xưởng đóng tàu lớn.
• Công nghiệp nặng: Nhà máy thép, xi măng, nhiệt điện sử dụng cẩu để bốc dỡ nguyên vật liệu thô (quặng, than đá), sản phẩm trung gian và thành phẩm.
• Khai thác dầu khí ngoài khơi: Cẩu chân đế thủy lực trên các giàn khoan, tàu dịch vụ (Offshore Cranes) dùng để nâng hạ thiết bị, vật tư, tiếp tế. Đây là môi trường khắc nghiệt, đòi hỏi cẩu có độ bền và tính năng an toàn đặc biệt.

Thông số kỹ thuật quan trọng khi lựa chọn cẩu chân đế thủy lực

Khi lựa chọn cẩu chân đế cố định thủy lực, doanh nghiệp cần đặc biệt chú ý đến các thông số sau để đảm bảo phù hợp với nhu cầu và tối ưu chi phí:

• Tải trọng nâng tối đa (Maximum Lifting Capacity): Ví dụ: VINALIFT cung cấp cẩu từ 5 tấn đến 200 tấn. Cần xác định tải trọng lớn nhất cần nâng và chọn cẩu có tải trọng danh định cao hơn 20-25% để đảm bảo an toàn và tuổi thọ.
• Tầm với tối đa (Maximum Outreach/Working Radius): Là khoảng cách xa nhất từ tâm quay của cẩu đến móc cẩu. VINALIFT có thể thiết kế cẩu với tầm với từ 15m đến 60m, thậm chí 80m cho các dự án đặc biệt.
• Chiều cao nâng (Lifting Height): Khoảng cách từ mặt sàn/mặt nước đến vị trí cao nhất của móc cẩu. Chiều cao nâng tiêu chuẩn từ 20m đến 45m.
• Tốc độ hoạt động:
  • Tốc độ nâng hạ: 5-40 m/phút (phụ thuộc tải trọng).
  • Tốc độ quay: 0.5-1.5 vòng/phút.
  • Tốc độ thay đổi tầm với: 0.5-1.0 m/s.
• Công suất động cơ (Motor Power): Tổng công suất động cơ thủy lực hoặc điện dẫn động bơm, dao động từ 30kW đến 250kW.
• Tiêu chuẩn thiết kế và an toàn: VINALIFT tuân thủ các tiêu chuẩn quốc tế như FEM, ISO (ISO 4301-1, ISO 8686-1), DIN, và các quy chuẩn quốc gia như QCVN 07:2016/BGTVT, TCVN 4244:2005.

Lợi ích khi lựa chọn cẩu chân đế thủy lực từ VINALIFT

• Độ bền vượt trội: Kết cấu thép cường độ cao (Q345B), hệ thống thủy lực Bosch Rexroth, Parker, Danfoss có tuổi thọ cao.
• An toàn tuyệt đối: Hệ thống an toàn đa cấp (LML, cảm biến chống va chạm, van chống lún, phanh thủy lực khẩn cấp) đạt chuẩn FEM, ISO.
• Tùy chỉnh linh hoạt: Thiết kế và chế tạo theo yêu cầu đặc thù của từng dự án về tải trọng, tầm với, chiều cao, điều kiện môi trường.
• Hiệu quả vận hành: Điều khiển chính xác, êm ái, giảm thiểu thời gian chu kỳ và tối ưu năng suất.

Cẩu Chân Đế Cố Định Thủy Lực: Giải Pháp Nâng Hạ Toàn Diện Từ VINALIFT

Việc hiểu rõ cẩu chân đế cố định thủy lực là gì, cấu tạo, nguyên lý và ứng dụng của nó là nền tảng để các doanh nghiệp đưa ra quyết định đầu tư đúng đắn. Với kinh nghiệm hàng đầu trong thiết kế, chế tạo thiết bị nâng và kết cấu thép phi tiêu chuẩn, VINALIFT cam kết cung cấp các giải pháp cẩu chân đế thủy lực không chỉ đáp ứng mà còn vượt trên mong đợi về hiệu suất, độ an toàn và độ bền. Lựa chọn thiết bị nâng dựa trên thông số kỹ thuật minh bạch từ một đơn vị có năng lực thiết kế, chế tạo, lắp đặt như VINALIFT là quyết định đầu tư chính xác và bền vững cho hoạt động sản xuất, giúp doanh nghiệp giảm chi phí nhân công, tăng năng suất bốc dỡ hàng hóa lên gấp nhiều lần so với phương pháp thủ công, đồng thời đảm bảo an toàn tuyệt đối.

Xem thêm: Cẩu chân đế cố định là gì

Để nhận tư vấn kỹ thuật chi tiết và báo giá chính xác cho nhu cầu của bạn, hãy gọi ngay Hotline: 0393416686. Các chuyên gia của VINALIFT luôn sẵn sàng hỗ trợ!
