Cách lựa chọn thiết bị cho cầu trục một dầm phù hợp và hiệu quả

Cách lựa chọn thiết bị cho cầu trục một dầm phù hợp và hiệu quả đang là thách thức lớn đối với nhiều doanh nghiệp khi đứng trước vô vàn thông số kỹ thuật và chi phí vận hành chưa minh bạch. Để có cái nhìn toàn diện và đưa ra quyết định đầu tư chính xác, VINALIFT cung cấp các phân tích kỹ thuật để hỗ trợ quá trình đánh giá và lựa chọn thiết bị.

Phân Tích Chuyên Sâu Các Tiêu Chí Lựa Chọn Thiết Bị Cầu Trục Một Dầm

Việc chọn thiết bị cầu trục một dầm không chỉ đơn thuần là mua một cỗ máy, mà là một quyết định đầu tư chiến lược ảnh hưởng trực tiếp đến năng suất, an toàn lao động và chi phí vận hành dài hạn của doanh nghiệp. Để tối ưu hóa hiệu quả, chủ đầu tư, kỹ sư và ban quản lý dự án cần nắm vững từng thông số kỹ thuật, tiêu chuẩn an toàn và bài toán kinh tế tổng thể. VINALIFT sẽ phân tích chi tiết để bạn có thể tự tin lựa chọn thiết bị nâng phù hợp nhất.

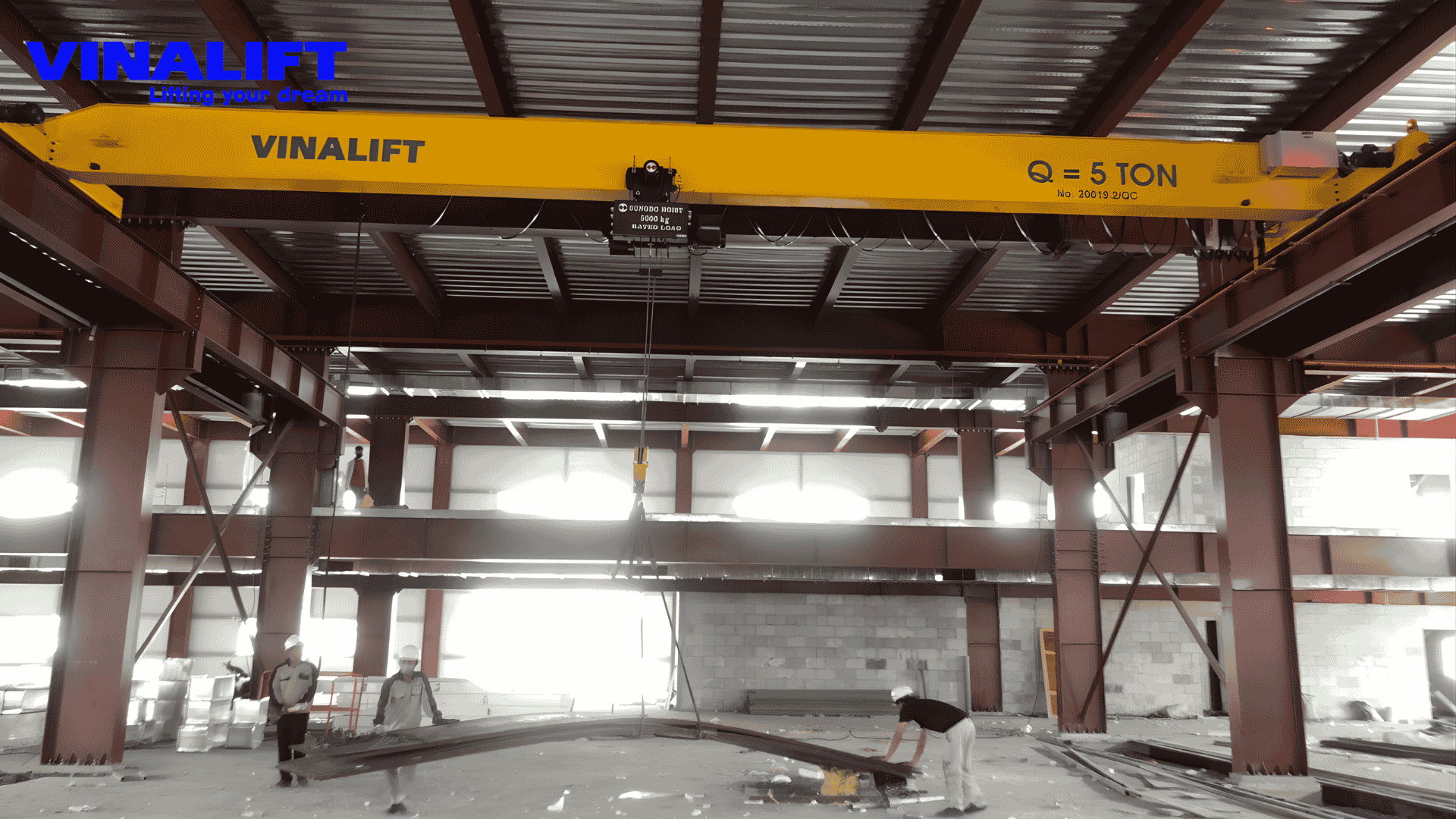

Xác Định Tải Trọng Nâng và Khẩu Độ Phù Hợp

Tải trọng định mức và khẩu độ là hai yếu tố cơ bản nhất khi thiết kế và chế tạo cầu trục. Một sự tính toán sai lầm có thể dẫn đến hệ thống kém hiệu quả hoặc không an toàn.

• Tải trọng định mức (Rated Capacity): Đây là trọng lượng tối đa mà cầu trục có thể nâng an toàn. Với cầu trục một dầm, tải trọng phổ biến dao động từ 1 tấn đến 12.5 tấn. Lựa chọn tải trọng thiết kế lớn hơn nhu cầu thường xuyên (ví dụ: nhu cầu 4 tấn, chọn cầu trục 5 tấn) sẽ giúp thiết bị hoạt động ở chế độ nhẹ hơn, giảm mỏi vật liệu và tăng tuổi thọ, chứ không phải vì lý do mất an toàn.
• Khẩu độ (Span): Là khoảng cách từ tâm ray di chuyển bên này sang tâm ray di chuyển bên kia của cầu trục. Cầu trục một dầm thường có khẩu độ từ 5 mét đến 30 mét. Khẩu độ lớn hơn đòi hỏi kết cấu dầm chính và ray di chuyển phải chắc chắn hơn, ảnh hưởng trực tiếp đến chi phí vật tư và lắp đặt. Độ võng dầm chính được thiết kế tối ưu trong khoảng 1/750 đến 1/1000 tùy theo khẩu độ và nhóm chế độ làm việc, vượt trội so với mức tiêu chuẩn thông thường (1/600), đảm bảo sự ổn định và giảm rung lắc.

Ví dụ thực tế: Một nhà máy cơ khí chế tạo cần nâng các chi tiết máy nặng 3 tấn trong khu vực xưởng rộng 15 mét. Giải pháp phù hợp sẽ là cầu trục một dầm 3.2 tấn, khẩu độ 15 mét.

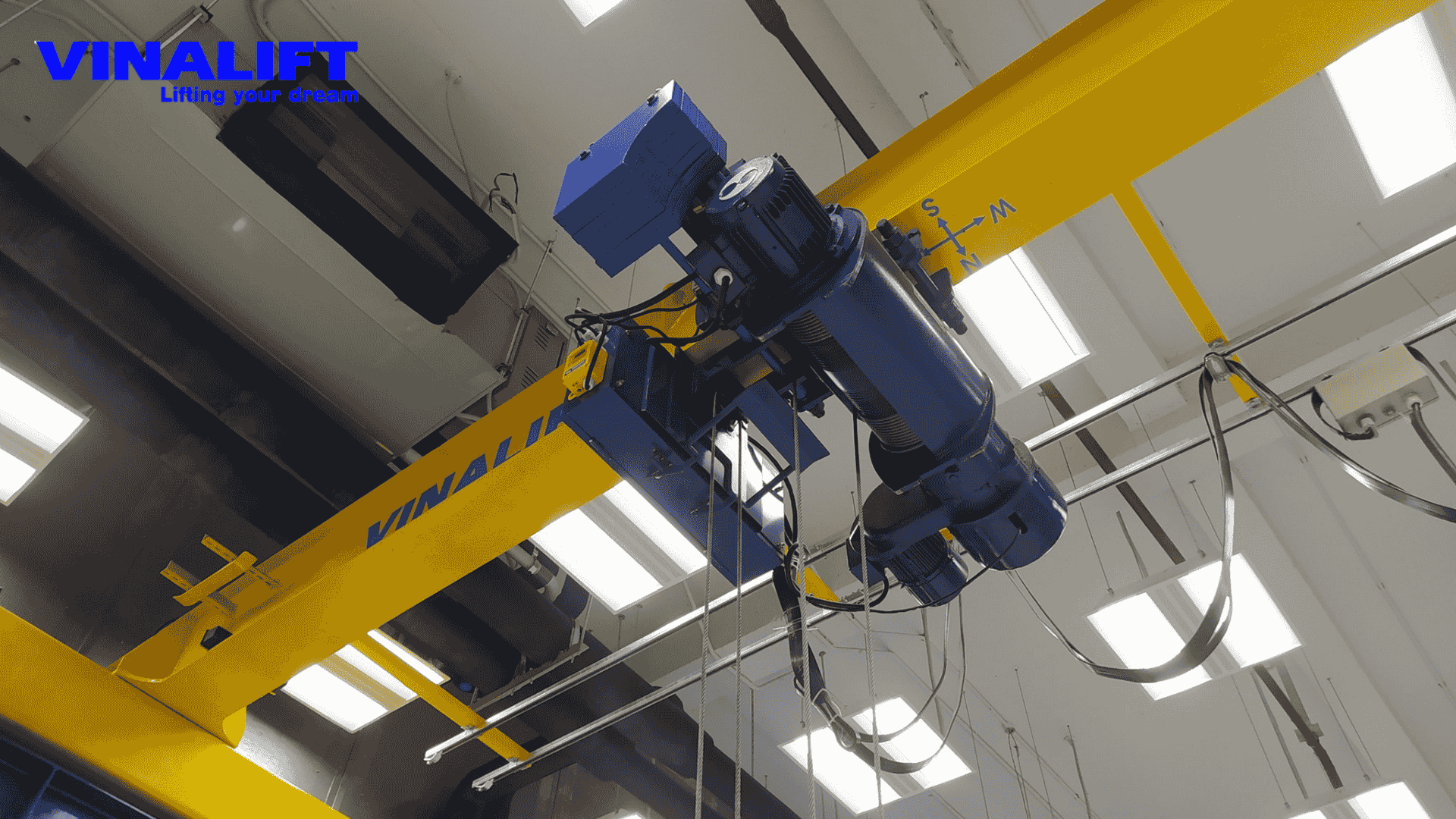

Lựa Chọn Hệ Thống Nâng Hạ (Palang/Tời)

Palang (Hoist) là bộ phận trực tiếp thực hiện chức năng nâng hạ. Việc chọn pa lăng điện hay tời điện cần dựa trên tải trọng, tốc độ và chu kỳ làm việc.

• Loại Palang:
  • Pa lăng cáp điện (Wire Rope Hoist): Thích hợp cho tải trọng lớn hơn (từ 2 tấn trở lên) và yêu cầu tốc độ nâng cao. Tốc độ nâng của pa lăng cáp thường đạt từ 5-12 m/phút.
  • Pa lăng xích điện (Chain Hoist): Phù hợp với tải trọng nhỏ hơn (dưới 5 tấn) và không gian hạn chế. Tốc độ nâng của pa lăng xích thường chậm hơn, khoảng 3-8 m/phút.
• Tốc độ nâng hạ: Đây là yếu tố quan trọng ảnh hưởng đến hiệu suất làm việc. Đối với các ứng dụng yêu cầu nâng hạ nhanh, VINALIFT thường tư vấn lựa chọn pa lăng có tốc độ nâng tối thiểu 8 m/phút. Tốc độ di chuyển pa lăng trên dầm (Cross Travel Speed) thường từ 15-30 m/phút, đảm bảo di chuyển linh hoạt trong khẩu độ.
• Chu kỳ làm việc (Duty Cycle/FEM Class): Tiêu chuẩn FEM (Fédération Européenne de la Manutention) phân loại chu kỳ làm việc của thiết bị nâng. Ví dụ, cấp độ FEM M3 (ISO A3) phù hợp cho các nhà xưởng có tần suất làm việc vừa phải (15-20 chu kỳ/giờ), trong khi cấp độ FEM M5 (ISO A5) dành cho các ứng dụng nặng, liên tục (trên 30 chu kỳ/giờ). Lựa chọn đúng cấp độ giúp tối ưu tuổi thọ thiết bị và tránh hỏng hóc sớm.

VINALIFT khuyên dùng: Đối với cầu trục một dầm, pa lăng cáp điện là lựa chọn phổ biến và hiệu quả hơn nhờ khả năng nâng tải lớn và tốc độ cao. Các thương hiệu pa lăng uy tín như SWF (Đức), STAHL (Đức), hay Sungdo (Hàn Quốc) thường được VINALIFT lựa chọn.

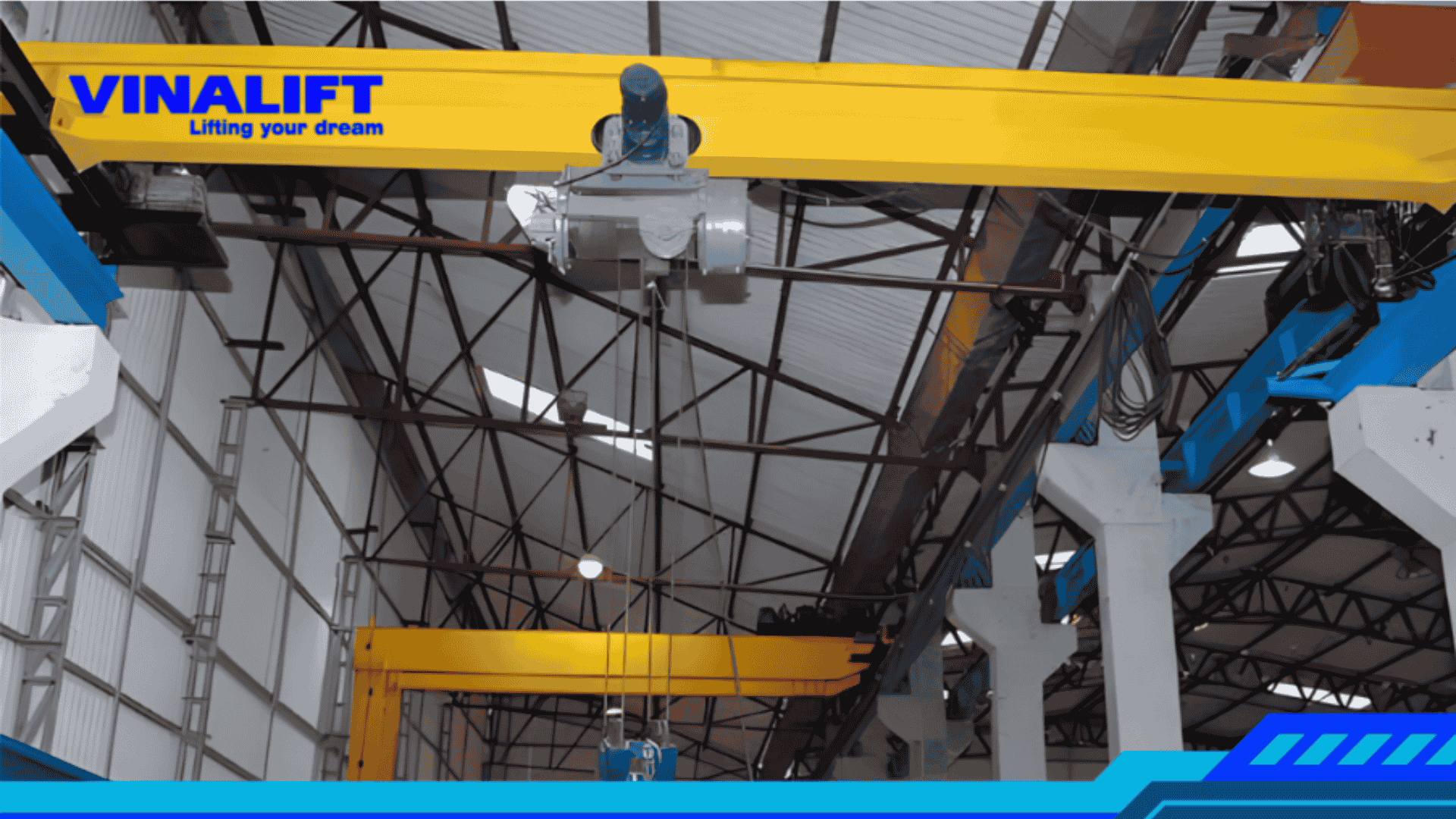

Hệ Thống Di Chuyển Cầu Trục (Motor & Bánh Xe)

Hệ thống di chuyển bao gồm motor di chuyển, hộp giảm tốc và bánh xe, chịu trách nhiệm cho việc dịch chuyển toàn bộ cầu trục dọc theo nhà xưởng.

• Motor di chuyển cầu trục một dầm: Công suất motor di chuyển (Long Travel Motor) thường dao động từ 0.75 kW đến 3.7 kW cho mỗi bên cầu trục, tùy thuộc vào tải trọng và tốc độ yêu cầu. VINALIFT ưu tiên các motor của SEW (Đức), NORD (Đức) hoặc ABM (Đức) với chuẩn IP55 chống bụi, chống nước, đảm bảo hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
• Tốc độ di chuyển cầu trục: Tốc độ tiêu chuẩn thường từ 20-40 m/phút. Đối với các ứng dụng yêu cầu định vị chính xác cao, có thể trang bị biến tần (VFD – Variable Frequency Drive) để điều chỉnh tốc độ mượt mà, từ 5-60 m/phút, giảm thiểu rung lắc và va đập cơ học, tiết kiệm điện năng lên đến 20-30%.
• Bánh xe di chuyển (Wheel Blocks): Thường được làm từ thép hợp kim chịu mài mòn cao, được tôi cứng bề mặt để tăng tuổi thọ. Kích thước và vật liệu bánh xe phải phù hợp với tải trọng và loại ray (ví dụ: ray P, ray vuông).

Lưu ý kỹ thuật: Hệ thống di chuyển của cầu trục một dầm thường sử dụng một động cơ hoặc hai động cơ độc lập cho hai bên dầm, đồng bộ hóa qua biến tần để đảm bảo di chuyển thẳng và ổn định.

Hệ Thống Ray và Dầm Chạy

Ray và dầm chạy là nền tảng mà cầu trục di chuyển. Chúng phải đủ chắc chắn để chịu tải trọng động và tĩnh.

• Loại Ray:
  • Ray vuông: Phổ biến cho cầu trục tải trọng nhỏ và trung bình, dễ lắp đặt.
  • Ray P (Ray thép chữ P): Sử dụng cho tải trọng lớn và cầu trục hoạt động liên tục, mang lại độ ổn định và giảm ma sát tốt hơn.
• Dầm chạy (Runway Beam): Phải được thiết kế bằng thép kết cấu chuẩn SS400 hoặc Q345B, đảm bảo khả năng chịu lực uốn, xoắn và mỏi. Độ lệch tâm của dầm chạy không được vượt quá 1/1000 chiều dài theo tiêu chuẩn TCVN. Việc kiểm tra độ thẳng và song song của ray là cực kỳ quan trọng để tránh hiện tượng kẹt bánh xe và mài mòn không đều.

Hệ Thống Điều Khiển

Hệ thống điều khiển hiện đại giúp vận hành cầu trục an toàn và chính xác hơn.

• Điều khiển bằng tay bấm (Pendant Control): Phổ biến và đơn giản, kết nối trực tiếp với cầu trục bằng dây cáp.
• Điều khiển từ xa bằng sóng radio (Radio Remote Control): Mang lại sự linh hoạt và an toàn cao hơn, cho phép người vận hành đứng ở vị trí an toàn, tối ưu tầm nhìn. VINALIFT khuyến nghị sử dụng điều khiển từ xa của Telecrane (Đài Loan) hoặc Hetronic (Đức) với tầm hoạt động lên đến 100 mét và tần số ổn định.
• Hệ thống an toàn: Cầu trục một dầm phải được trang bị các thiết bị an toàn tiêu chuẩn như giới hạn hành trình nâng/hạ, giới hạn hành trình di chuyển cầu/pa lăng, công tắc dừng khẩn cấp (Emergency Stop), còi báo hiệu và đèn cảnh báo. Cảm biến quá tải (Overload Limit Switch) là bắt buộc, sẽ tự động ngắt điện khi tải trọng vượt quá 110% tải định mức, đảm bảo an toàn tối đa.

So Sánh Các Nhà Sản Xuất và Thương Hiệu

Việc lựa chọn nhà sản xuất cầu trục một dầm uy tín là yếu tố then chốt. Thị trường có nhiều lựa chọn, nhưng không phải ai cũng cung cấp sản phẩm và dịch vụ đạt chuẩn.

• Nhà sản xuất trong nước (VINALIFT): Với kinh nghiệm hơn 15 năm trong ngành, VINALIFT là đơn vị thiết kế, chế tạo và lắp đặt cầu trục, cổng trục hàng đầu tại Việt Nam. Chúng tôi cung cấp các giải pháp chế tạo thiết bị nâng phi tiêu chuẩn, cam kết chất lượng thép kết cấu, motor và các linh kiện nhập khẩu chính hãng. Thiết bị được thử nghiệm nghiêm ngặt theo TCVN 4244:2005 (110% tải động, 125% tải tĩnh) và đáp ứng các tiêu chuẩn thiết kế FEM 1.001.
• Thương hiệu nhập khẩu: Các thương hiệu lớn như Demag (Đức), Konecranes (Phần Lan) sở hữu chất lượng và độ ổn định. Tuy nhiên, thời gian chờ linh kiện và phụ tùng thay thế thường lâu hơn do phụ thuộc vào nguồn hàng nhập khẩu. Với mạng lưới dịch vụ trong nước, thời gian phản ứng nhanh (4–24h) và phụ tùng chính hãng luôn sẵn có tại Việt Nam, VINALIFT giúp rút ngắn đáng kể thời gian bảo trì – bảo dưỡng, tối ưu chi phí đầu tư và đảm bảo hiệu suất vận hành liên tục.

Lời khuyên: Hãy tìm kiếm nhà cung cấp có khả năng tư vấn chọn cầu trục một dầm chuyên sâu, thiết kế theo yêu cầu, và đặc biệt là dịch vụ hậu mãi tốt. Công ty Cổ phần Kết cấu thép và Thiết bị nâng Việt Nam không chỉ là nhà sản xuất mà còn là đối tác kỹ thuật đồng hành cùng doanh nghiệp.

Bài Toán Tổng Chi Phí Sở Hữu và Lợi Ích Kinh Tế của Cầu Trục Một Dầm

Để đánh giá hiệu quả đầu tư, chúng ta cần xem xét không chỉ chi phí mua ban đầu mà còn tổng chi phí sở hữu (Total Cost of Ownership – TCO) bao gồm chi phí vận hành, bảo trì, và tuổi thọ thiết bị.

Chi Phí Vận Hành và Tiết Kiệm Nhân Công

Một hệ thống cầu trục một dầm 5 tấn sử dụng động cơ nâng công suất 5.5 kW và động cơ di chuyển 0.75-1.5 kW. Dữ liệu thực tế tại xưởng của VINALIFT cho thấy:

• Điện năng tiêu thụ: Để nâng 5 tấn hàng hóa liên tục trong 1 giờ, điện năng tiêu thụ chỉ khoảng 5.5 kWh. Theo giá điện trung bình công nghiệp 2.700 VNĐ/kWh, chi phí điện là khoảng 14.850 VNĐ/giờ.
• Tiết kiệm nhân công: Một hệ thống cầu trục 5 tấn có thể thay thế 4 đến 6 lao động bốc xếp thủ công, giảm chi phí nhân công và hạn chế rủi ro tai nạn lao động đáng kể. Giả sử mức lương trung bình 8 triệu VNĐ/người/tháng, bạn có thể tiết kiệm 32 – 48 triệu VNĐ/tháng chỉ riêng chi phí nhân công trực tiếp.

Chi Phí Bảo Trì và Tuổi Thọ Thiết Bị

Với các linh kiện chất lượng cao và quy trình bảo trì định kỳ, cầu trục VINALIFT có tuổi thọ trung bình trên 15 năm.

• Thép kết cấu chuẩn SS400/Q345B: Đảm bảo dầm chính không bị cong vênh, chịu lực tốt trong nhiều năm.
• Motor – hộp giảm tốc từ các hãng uy tín: Có tuổi thọ trung bình trên 10 năm nếu được bảo trì đúng chuẩn.
• Hệ thống chống rung – chống va đập: Giảm 15-20% hao mòn dầm và bánh xe di chuyển.

Theo báo cáo của OSHA (Cục Quản lý An toàn và Sức khỏe Lao động Hoa Kỳ): Đầu tư vào thiết bị nâng hạ đạt chuẩn an toàn có thể giảm 40-60% các tai nạn liên quan đến bốc xếp thủ công, qua đó giảm chi phí bồi thường và gián đoạn sản xuất.

Lựa Chọn VINALIFT: Giải Pháp Cầu Trục Một Dầm Chuyên Nghiệp và Toàn Diện

VINALIFT là đối tác tin cậy, cung cấp không chỉ sản phẩm mà còn là giải pháp tổng thể cho nhu cầu nâng hạ của bạn.

Quy Trình Triển Khai Minh Bạch và Khoa Học

1. Khảo sát và Tư vấn chuyên sâu: Đội ngũ kỹ sư của VINALIFT sẽ trực tiếp khảo sát mặt bằng, đánh giá nhu cầu tải trọng, tần suất sử dụng, môi trường làm việc để đưa ra phương án tối ưu nhất.
2. Thiết kế và Chế tạo theo tiêu chuẩn: Bản vẽ kỹ thuật chi tiết được lập theo tiêu chuẩn FEM/ISO và TCVN, sử dụng phần mềm CAD/CAM hiện đại. Quy trình chế tạo tại xưởng VINALIFT được kiểm soát chặt chẽ từng công đoạn.
3. Lắp đặt và Kiểm định an toàn: Đội ngũ lắp đặt chuyên nghiệp, tuân thủ nghiêm ngặt quy trình an toàn. Sau lắp đặt, thiết bị sẽ được kiểm định bởi cơ quan chức năng, cung cấp đầy đủ hồ sơ kiểm định an toàn theo QCVN 07:2016/BGTVT.
4. Hướng dẫn vận hành và Bảo trì: Chuyển giao công nghệ, hướng dẫn vận hành an toàn và quy trình bảo trì định kỳ chi tiết cho đội ngũ của khách hàng.

Cam Kết Chất Lượng và Dịch Vụ Hậu Mãi

• Chất lượng vật tư: Toàn bộ thép kết cấu được nhập khẩu có chứng chỉ xuất xứ rõ ràng. Các linh kiện điện, motor, hộp giảm tốc đều từ các thương hiệu hàng đầu thế giới.
• Bảo hành dài hạn: Chính sách bảo hành lên đến 24 tháng cho toàn bộ hệ thống.
• Hỗ trợ kỹ thuật 24/7: Đội ngũ kỹ sư sẵn sàng có mặt trong vòng 4-24 giờ để xử lý sự cố, đảm bảo hoạt động liên tục của nhà máy.

Kết Luận: Đầu Tư Đúng Đắn Cho Năng Suất Vượt Trội

Việc lựa chọn thiết bị cho cầu trục một dầm không chỉ đơn thuần là mua một thiết bị mà là một quyết định chiến lược đầu tư. Với các phân tích kỹ thuật chi tiết và số liệu thực nghiệm tại nhà máy, VINALIFT cam kết cung cấp giải pháp phù hợp nhất cho từng dây chuyền sản xuất và tải trọng nâng. Hệ thống thiết bị nâng như cầu trục, hay cổng trục nếu được thiết kế đúng tải trọng, tốc độ nâng phù hợp và tuân thủ tiêu chuẩn an toàn FEM/ISO sẽ giúp doanh nghiệp giảm chi phí nhân công, tăng năng suất bốc dỡ hàng hóa lên gấp nhiều lần so với phương pháp thủ công, đảm bảo an toàn tuyệt đối và hiệu quả vận hành bền vững.

Xem thêm: Cầu trục một dầm có cấu tạo như thế nào

Để nhận tư vấn kỹ thuật chi tiết và báo giá chính xác cho nhu cầu của bạn, hãy gọi ngay Hotline: 0393416686. Các chuyên gia của VINALIFT luôn sẵn sàng hỗ trợ!
