Cách lựa chọn thiết bị cho cầu trục dầm đơn phù hợp nhất

Đăng vào bởi Vinalift
18
Th11

Cách lựa chọn thiết bị cho cầu trục dầm đơn phù hợp nhất đang là nỗi băn khoăn lớn của nhiều chủ đầu tư và kỹ sư, đặc biệt khi các thông số kỹ thuật phức tạp và chi phí đầu tư, vận hành thiếu minh bạch. Để giải quyết triệt để những vấn đề này, VINALIFT cung cấp hướng dẫn chi tiết, đáng tin cậy giúp bạn đưa ra quyết định tối ưu.

Tiêu Chí Cốt Lõi Khi Lựa Chọn Thiết Bị Cầu Trục Dầm Đơn

Việc chọn thiết bị cầu trục dầm đơn đúng đắn không chỉ ảnh hưởng đến hiệu suất vận hành mà còn tác động trực tiếp đến chi phí đầu tư ban đầu và tổng chi phí sở hữu (TCO). Theo dữ liệu khảo sát từ các dự án của VINALIFT, hơn 70% các lỗi kỹ thuật phát sinh sau 3 năm sử dụng đều do lựa chọn thiết bị không phù hợp với tải trọng định mức và môi trường làm việc. Dưới đây là các tiêu chí quan trọng nhất, được phân tích dựa trên tiêu chuẩn FEM/ISO và kinh nghiệm thực tế của chúng tôi.

Xác Định Tải Trọng Nâng và Khẩu Độ Làm Việc Thực Tế

Đây là bước đầu tiên và quan trọng nhất khi lựa chọn motor cầu trục dầm đơn và các thành phần khác. Sai lầm phổ biến là chỉ tính toán dựa trên tải trọng tối đa mà bỏ qua tần suất nâng hạ và kích thước không gian làm việc.

  • Tải trọng định mức (Rated Capacity): Thể hiện khả năng nâng tối đa của cầu trục. Tuy nhiên, theo khuyến nghị của VINALIFT và tiêu chuẩn FEM, tải trọng vận hành liên tục chỉ nên ở mức 80% tải trọng danh định để đảm bảo tuổi thọ thiết bị và an toàn. Ví dụ, cầu trục 5 tấn thực tế nên vận hành thường xuyên với tải trọng không quá 4 tấn.
  • Khẩu độ (Span): Là khoảng cách giữa hai đường ray. Đối với cầu trục dầm đơn, khẩu độ thường dao động từ 5m đến 25m. Khẩu độ càng lớn, dầm chính càng phải được thiết kế chắc chắn hơn với tiết diện I-beam hoặc hộp để chống võng và đảm bảo ổn định.
  • Chiều cao nâng (Lifting Height): Khoảng cách từ mặt sàn đến móc cẩu ở vị trí cao nhất. Điều này ảnh hưởng trực tiếp đến chiều dài cáp pa lăng và kết cấu khung nhà xưởng. Chiều cao nâng tiêu chuẩn thường từ 6m đến 18m tùy thuộc vào loại hình nhà máy và sản phẩm.

Đánh Giá Môi Trường Hoạt Động và Cấp Độ Làm Việc

Môi trường và tần suất hoạt động là yếu tố then chốt để tư vấn chọn cầu trục dầm đơn có độ bền và hiệu suất tối ưu.

  • Môi trường:
    • Môi trường thông thường: Nhà xưởng cơ khí, kho bãi khô ráo. Yêu cầu chống bụi, độ ẩm tiêu chuẩn.
    • Môi trường khắc nghiệt: Nhà máy hóa chất, xi măng, đúc, ngoài trời, nơi có nhiệt độ cao, bụi bẩn, hóa chất ăn mòn. Cần thiết bị có cấp độ bảo vệ IP cao (ví dụ: IP55 cho motor), sơn chống ăn mòn, hoặc vật liệu đặc biệt.
  • Cấp độ làm việc (Duty Class theo FEM/ISO 4301-1): Đây là thông số quan trọng cho biết khả năng hoạt động liên tục của cầu trục.
    • FEM 1Am (ISO M4): Hoạt động nhẹ, không thường xuyên (kho trung chuyển nhỏ). Chu kỳ khởi động/dừng khoảng 10-15 lần/giờ.
    • FEM 2m (ISO M5): Hoạt động trung bình (nhà máy gia công, sản xuất vừa). Chu kỳ khởi động/dừng khoảng 20-30 lần/giờ. Đây là cấp độ phổ biến nhất cho cầu trục dầm đơn.
    • FEM 3m (ISO M6): Hoạt động nặng (nhà máy thép, đúc, công nghiệp nặng). Chu kỳ khởi động/dừng khoảng 40-50 lần/giờ hoặc hơn.

Lựa chọn sai cấp độ làm việc sẽ dẫn đến quá tải, giảm tuổi thọ thiết bị hoặc chi phí đầu tư ban đầu không cần thiết.

Lựa Chọn Các Thành Phần Thiết Bị Chính

Mỗi thành phần đóng vai trò then chốt trong hiệu suất và độ an toàn của cầu trục dầm đơn. VINALIFT cam kết sử dụng linh kiện từ các nhà sản xuất uy tín, đảm bảo chất lượng và khả năng tương thích.

Pa Lăng Điện (Hoist) – Trái Tim Của Cầu Trục

Pa lăng điện là bộ phận trực tiếp nâng hạ tải. Có hai loại chính: pa lăng cáp điện và pa lăng xích điện.

  • Pa lăng cáp điện:
    • Ưu điểm: Tải trọng nâng lớn (từ 1 tấn đến 50 tấn), tốc độ nâng cao (từ 5m/phút đến 12m/phút), độ bền cao, phù hợp cho các ứng dụng công nghiệp nặng. Dây cáp bền bỉ, ít bị xoắn.
    • Nhược điểm: Giá thành cao hơn pa lăng xích.
    • Ứng dụng: Nhà máy thép, cơ khí, đúc, chế tạo máy, kho hàng lớn.
    • Thương hiệu đề xuất bởi VINALIFT: Stahl (Đức), Konecranes (Phần Lan), Sungdo (Hàn Quốc), Hitachi (Nhật Bản). Các thương hiệu này đảm bảo tiêu chuẩn an toàn EN và tuổi thọ trên 10 năm.
  • Pa lăng xích điện:
    • Ưu điểm: Nhỏ gọn, dễ lắp đặt, giá thành phải chăng, phù hợp tải trọng nhỏ (dưới 5 tấn).
    • Nhược điểm: Tốc độ nâng chậm hơn (từ 2m/phút đến 8m/phút), độ bền xích cần bảo trì thường xuyên hơn cáp.
    • Ứng dụng: Kho nhỏ, xưởng sửa chữa, các công việc nâng hạ không thường xuyên.
    • Thương hiệu đề xuất bởi VINALIFT: Kito (Nhật Bản), Elephant (Nhật Bản), Verlinde (Pháp).

Lưu ý quan trọng: Một pa lăng điện chất lượng cao sẽ có motor đạt cấp độ bảo vệ IP55, tích hợp cảm biến quá tải 110% tải định mức và công tắc giới hạn hành trình để đảm bảo an toàn tuyệt đối.

Motor Di Chuyển Cầu Trục và Pa Lăng

Motor di chuyển (động cơ di chuyển) quyết định tốc độ và độ êm ái khi cầu trục/palang di chuyển trên ray. Lựa chọn motor cầu trục dầm đơn phải xem xét công suất, tốc độ và khả năng điều khiển.

  • Motor di chuyển palang (Trolley Motor): Thường có công suất nhỏ hơn, từ 0.2kW đến 0.75kW, tốc độ di chuyển ngang pa lăng từ 10m/phút đến 30m/phút.
  • Motor di chuyển cầu trục (Long Travel Motor): Thường có công suất lớn hơn, từ 0.75kW đến 2.2kW (tùy tải trọng và khẩu độ), tốc độ di chuyển cầu trục từ 20m/phút đến 60m/phút.
  • Loại motor:
    • Motor 1 cấp tốc độ: Đơn giản, chi phí thấp, nhưng giật cục khi khởi động/dừng, không phù hợp cho tải trọng yêu cầu độ chính xác cao.
    • Motor 2 cấp tốc độ: Có tốc độ nhanh và tốc độ bò (creep speed), giúp di chuyển êm ái hơn, giảm rung lắc.
    • Motor kết hợp biến tần (VFD – Variable Frequency Drive): Cho phép điều chỉnh tốc độ vô cấp, khởi động mềm, dừng êm, tiết kiệm điện năng tới 15-20% và kéo dài tuổi thọ motor. Đây là lựa chọn tối ưu cho hầu hết các ứng dụng công nghiệp hiện đại.
  • Thương hiệu đề xuất bởi VINALIFT: SEW-Eurodrive (Đức), Nord (Đức), ABM Greiffenberger (Đức), Schneider Electric (Pháp). Các thương hiệu này cung cấp motor hiệu suất cao, tiết kiệm năng lượng và độ bền vượt trội.

Hệ Thống Điều Khiển

Hệ thống điều khiển ảnh hưởng trực tiếp đến sự tiện lợi và an toàn của người vận hành.

  • Điều khiển bằng tay (Tay bấm có dây): Phổ biến, chi phí thấp, dễ sử dụng. Dây điều khiển thường dài từ 3m đến 10m.
  • Điều khiển từ xa (Remote Control): Tiện lợi, tăng tính linh hoạt cho người vận hành, giảm rủi ro va chạm. Tầm hoạt động hiệu quả lên đến 100m. VINALIFT khuyên dùng remote của Telecrane (Đài Loan), HBC Radiomatic (Đức) với độ tin cậy cao và tính năng chống nhiễu.
  • Hệ thống điều khiển lập trình PLC: Dành cho các hệ thống phức tạp, tích hợp tự động hóa, điều khiển đa trục.

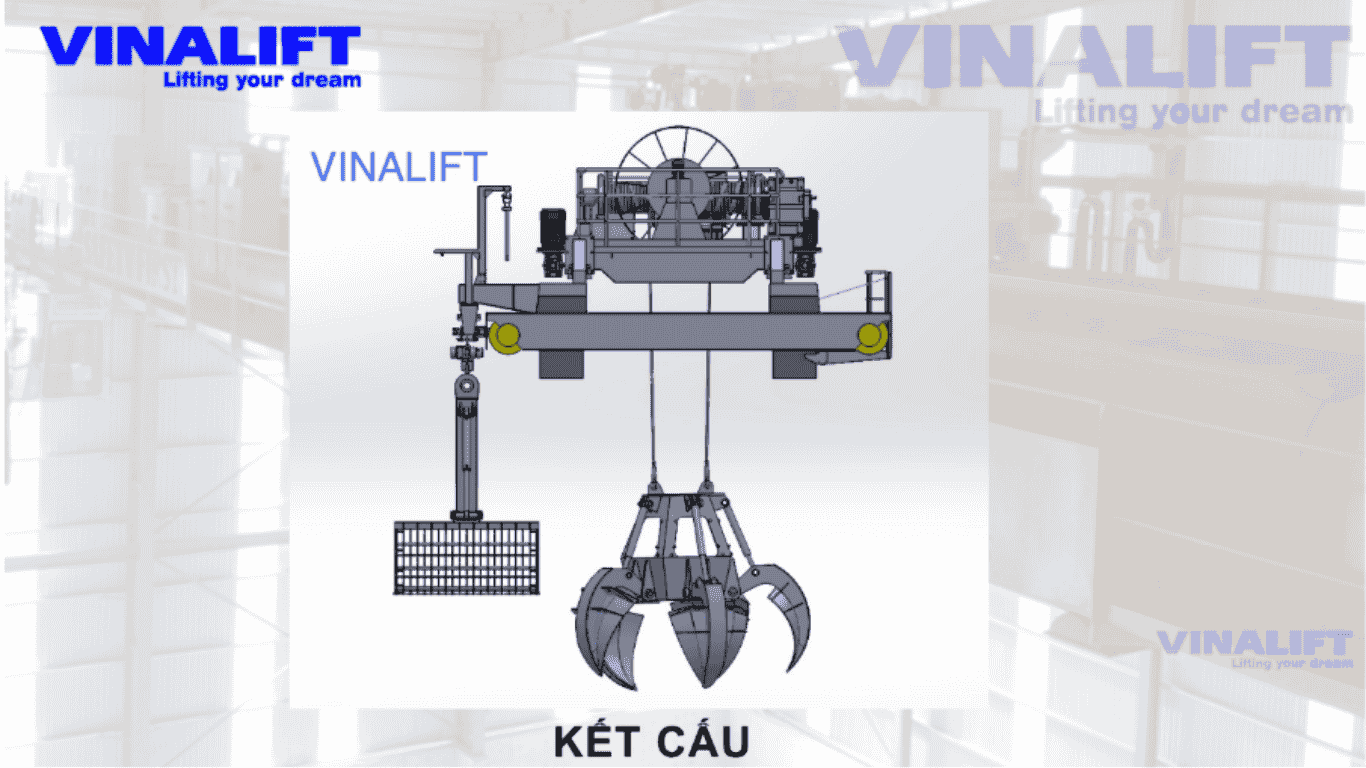

Kết Cấu Thép Dầm Cầu Trục và Hệ Thống Ray

Độ bền vững của cầu trục dầm đơn phụ thuộc rất lớn vào kết cấu thép và hệ thống ray di chuyển.

  • Dầm chính (Main Girder): Đối với cầu trục dầm đơn, dầm chính thường là dầm thép hình I-beam hoặc dầm hộp.
  • Dầm I-beam: Phù hợp cho tải trọng nhỏ và khẩu độ trung bình (dưới 15 tấn, khẩu độ dưới 18m). Tiết kiệm chi phí.
  • Dầm hộp (Box Girder): Cung cấp độ cứng vững cao hơn, chịu xoắn tốt, phù hợp cho tải trọng lớn hơn và khẩu độ dài hơn (từ 10 tấn, khẩu độ trên 18m). Thiết kế dầm hộp cũng giúp tích hợp đường điện và cáp điều khiển gọn gàng hơn.
  • Vật liệu: Thép kết cấu chuẩn SS400 (Nhật Bản), Q235B/Q345B (Trung Quốc) hoặc tương đương, đảm bảo giới hạn bền kéo và độ dẻo phù hợp. Dữ liệu đo đạc thực tế tại xưởng chế tạo của VINALIFT cho thấy, việc sử dụng thép có độ dày và chất lượng mối hàn đúng tiêu chuẩn là yếu tố quyết định độ võng dưới tải trọng tối đa, chỉ cho phép độ võng nhỏ hơn 1/800 khẩu độ.
  • Dầm biên (End Carriages): Chịu tải trực tiếp từ dầm chính và truyền lực xuống ray. Dầm biên của VINALIFT được chế tạo từ thép hình hoặc hộp, tích hợp bánh xe di chuyển và động cơ. Bánh xe di chuyển thường làm từ thép đúc hoặc thép hợp kim nhiệt luyện để chống mài mòn.

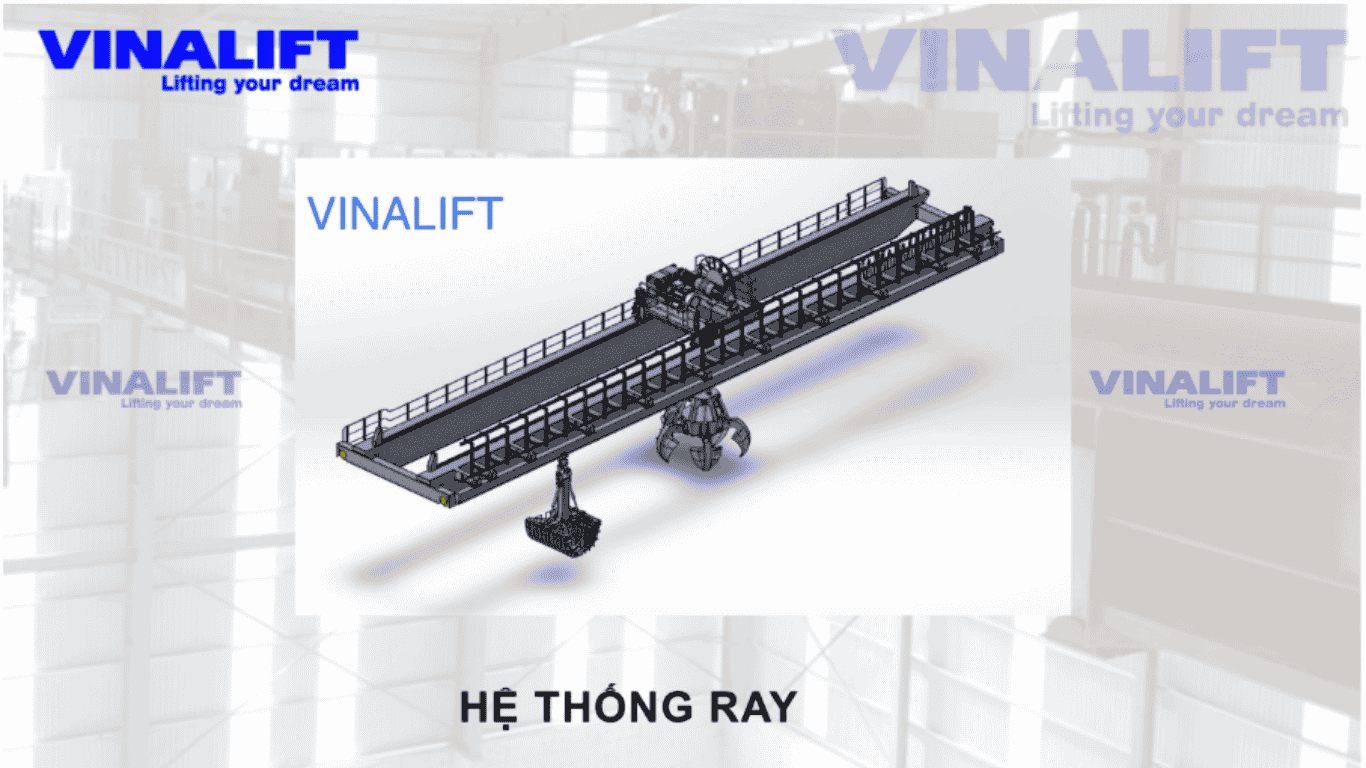

  • Hệ thống ray:
    • Loại ray: Ray vuông (square bar) hoặc ray P (rail profile). Ray P có độ chính xác cao hơn, chịu tải tốt hơn, phù hợp cho cầu trục tải trọng lớn và tần suất hoạt động cao.
  • Lắp đặt: Ray phải được lắp đặt song song, độ cao chênh lệch không quá ±3mm trên 10m chiều dài, đảm bảo cầu trục di chuyển êm ái, giảm hao mòn bánh xe và đường ray.

Phân Tích Chi Phí Tổng Thể (TCO)

Ngoài chi phí đầu tư ban đầu, chủ đầu tư cần xem xét kỹ lưỡng tổng chi phí sở hữu (TCO) bao gồm chi phí vận hành, bảo trì, thay thế linh kiện và cả chi phí cơ hội do sự cố. Chon nhà sản xuất cầu trục dầm đơn uy tín sẽ giúp tối ưu TCO.

Chi Phí Vận Hành và Tiết Kiệm Năng Lượng

  • Điện năng tiêu thụ: Một cầu trục dầm đơn 5 tấn với motor nâng 5.5kW và motor di chuyển 0.75kW (có biến tần) tiêu thụ trung bình khoảng 5.5 – 7 kWh/giờ hoạt động liên tục. Với giá điện công nghiệp trung bình 2.700 VNĐ/kWh, chi phí điện cho 8 giờ/ngày, 22 ngày/tháng chỉ khoảng 2.6 – 3.3 triệu VNĐ/tháng. Điều này tiết kiệm đáng kể so với việc thuê nhiều nhân công hoặc xe nâng dầu.
  • Chi phí nhân công: Một cầu trục có thể thay thế 4-6 lao động bốc xếp thủ công, giảm chi phí lương, bảo hiểm và rủi ro tai nạn lao động đến 70-80%.

Chi Phí Bảo Trì và Tuổi Thọ Thiết Bị

Việc bảo trì định kỳ đúng cách giúp kéo dài tuổi thọ thiết bị và giảm thiểu sự cố.

  • Bảo trì định kỳ: Bao gồm kiểm tra cáp, dầu hộp số, bánh xe, phanh, hệ thống điện. Chi phí bảo trì hàng năm thường chiếm khoảng 2-5% giá trị đầu tư ban đầu. VINALIFT cung cấp gói bảo trì trọn gói với quy trình rõ ràng, thay thế linh kiện chính hãng.
  • Tuổi thọ dự kiến: Một cầu trục dầm đơn được thiết kế và lắp đặt theo tiêu chuẩn của VINALIFT, sử dụng linh kiện chất lượng cao và bảo trì đúng cách, có thể đạt tuổi thọ hoạt động trên 15 năm. Các bộ phận như cáp, phanh, bánh xe có thể cần thay thế sau 5-7 năm tùy tần suất sử dụng.

Lựa Chọn Đơn Vị Cung Cấp và Lắp Đặt Uy Tín

Một nguyên tắc vàng trong đầu tư thiết bị nâng là: lựa chọn nhà cung cấp có năng lực thiết kế, chế tạo và lắp đặt trọn gói. VINALIFT tự hào là đối tác chiến lược của hơn 500+ nhà máy và tổng thầu tại Việt Nam.

  • Năng lực thiết kế & chế tạo: VINALIFT sở hữu đội ngũ kỹ sư giàu kinh nghiệm, xưởng sản xuất hiện đại, tuân thủ nghiêm ngặt tiêu chuẩn thiết kế FEM/ISO và quy chuẩn an toàn QCVN 07:2016/BGTVT. Mọi thiết bị đều được thử tải 110%-125% tải định mức trước khi bàn giao.
  • Minh bạch thông tin: Chúng tôi cung cấp đầy đủ hồ sơ kỹ thuật, bản vẽ chi tiết, chứng chỉ nguồn gốc vật tư (CO/CQ) và báo cáo kiểm định an toàn sau lắp đặt.
  • Dịch vụ hậu mãi: Bảo hành dài hạn, hỗ trợ kỹ thuật 24/7, cung cấp linh kiện thay thế chính hãng và dịch vụ bảo trì định kỳ chuyên nghiệp.

Các Câu Hỏi Thường Gặp Về Cầu Trục Dầm Đơn

Cầu trục dầm đơn có an toàn không?

Hoàn toàn an toàn nếu được thiết kế, chế tạo và lắp đặt theo đúng tiêu chuẩn kỹ thuật (FEM, ISO, QCVN) và được vận hành, bảo trì đúng cách. VINALIFT tích hợp nhiều tính năng an toàn như cảm biến quá tải, công tắc giới hạn hành trình, nút dừng khẩn cấp và hệ thống chống va đập.

Chi phí đầu tư cầu trục dầm đơn có đắt không?

Chi phí phụ thuộc vào tải trọng, khẩu độ, chiều cao nâng và thương hiệu linh kiện. Tuy nhiên, nếu tính toán TCO trong dài hạn (giảm chi phí nhân công, tăng hiệu suất, giảm rủi ro), đầu tư cầu trục mang lại hiệu quả kinh tế vượt trội. Một cầu trục dầm đơn 5 tấn, khẩu độ 15m có thể có mức đầu tư ban đầu từ 150 triệu VNĐ đến 300 triệu VNĐ tùy cấu hình.

Thời gian lắp đặt cầu trục dầm đơn là bao lâu?

Thời gian chế tạo và lắp đặt phụ thuộc vào độ phức tạp của dự án. Với cầu trục dầm đơn tiêu chuẩn, thời gian chế tạo khoảng 3-4 tuần, và lắp đặt tại công trình thường chỉ mất 3-7 ngày. VINALIFT cam kết tiến độ và chất lượng.

VINALIFT có cung cấp dịch vụ cho thuê thiết bị nâng không?

Có, ngoài việc thiết kế và chế tạo, VINALIFT còn cung cấp dịch vụ cho thuê các loại cầu trục, cổng trục và thiết bị nâng khác với đa dạng tải trọng và cấu hình, đáp ứng nhu cầu ngắn hạn hoặc các dự án đặc thù của khách hàng.

Kết Luận: Đầu Tư Thông Minh Với Cầu Trục Dầm Đơn Từ VINALIFT

Việc lựa chọn thiết bị cho cầu trục dầm đơn dựa trên thông số kỹ thuật minh bạch từ một đơn vị có năng lực thiết kế, chế tạo, lắp đặt như VINALIFT là quyết định đầu tư chính xác và bền vững cho hoạt động sản xuất. Hệ thống thiết bị nâng như cầu trục dầm đơn, hay cổng trục nếu được thiết kế đúng tải trọng, tốc độ nâng phù hợp và tuân thủ tiêu chuẩn an toàn FEM/ISO sẽ giúp doanh nghiệp giảm chi phí nhân công, tăng năng suất bốc dỡ hàng hóa lên gấp nhiều lần so với phương pháp thủ công. Theo tính toán của VINALIFT, một hệ thống cầu trục 10 tấn có thể tiết kiệm đến 150 triệu VNĐ/năm chi phí nhân công và tăng hiệu suất vận chuyển hàng hóa lên gấp 3 lần.
